幻彩灯条及控制器说明书样本

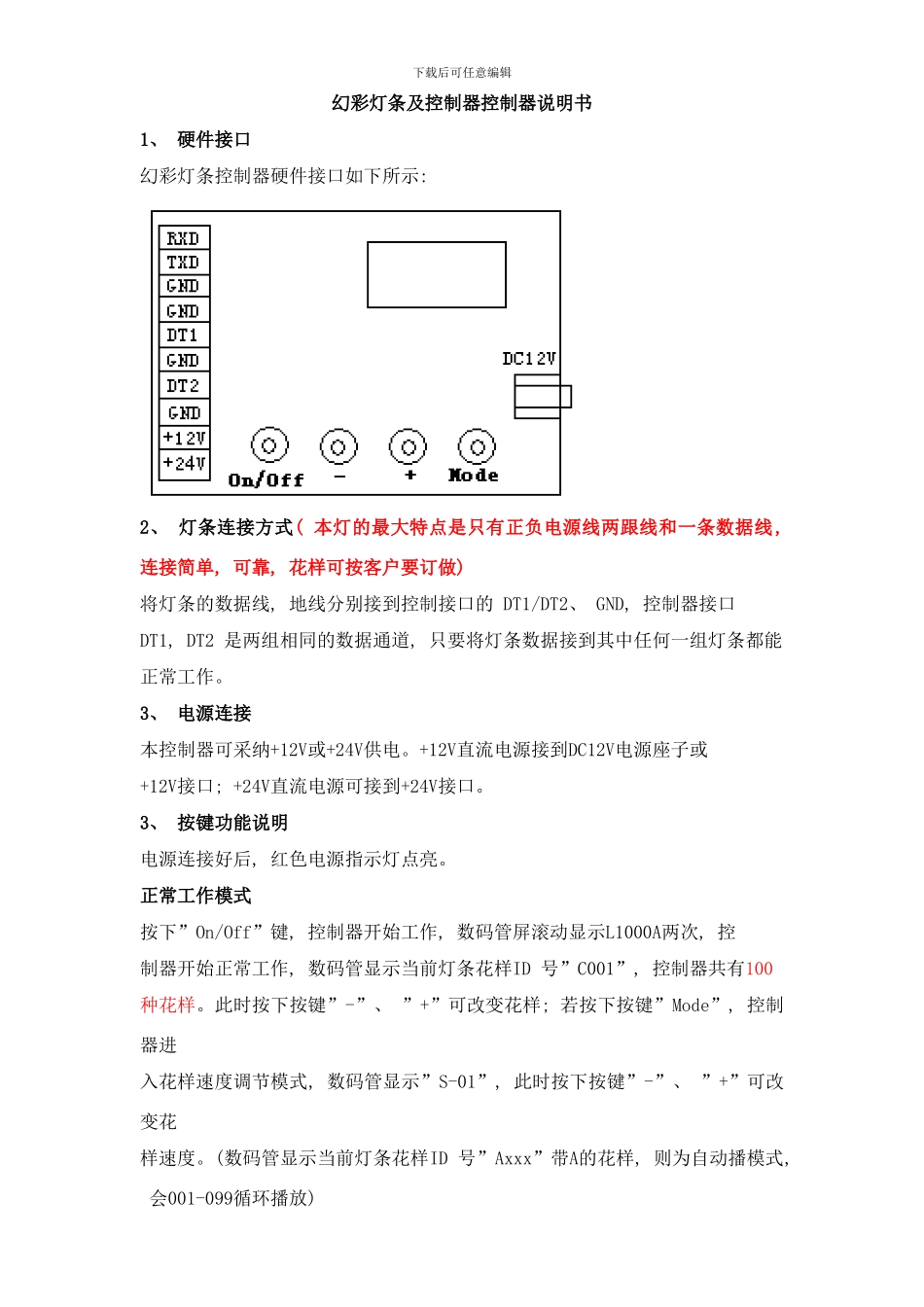

幻彩灯条及控制器说明书样本_第1页
1/3

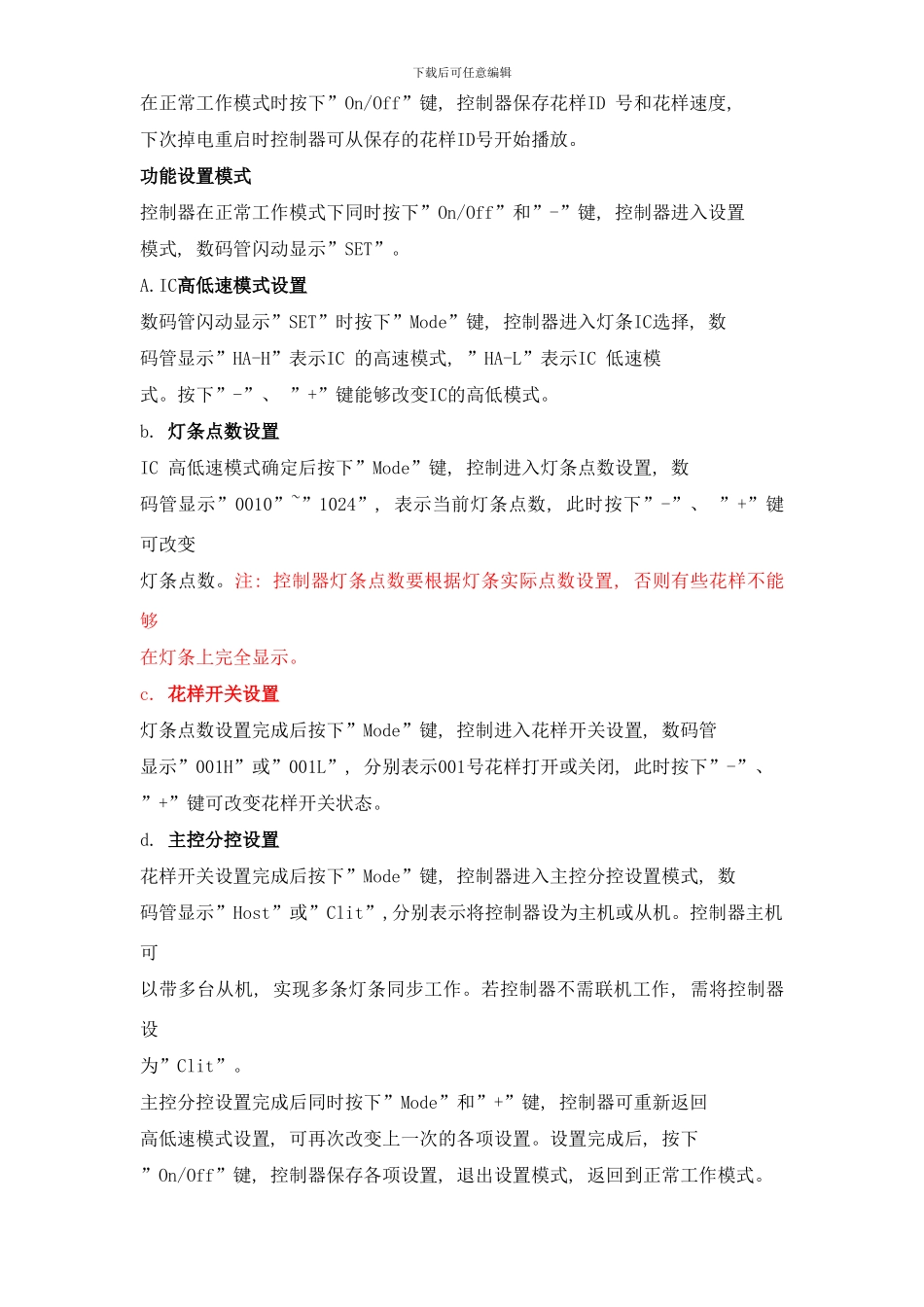

幻彩灯条及控制器说明书样本_第2页
2/3

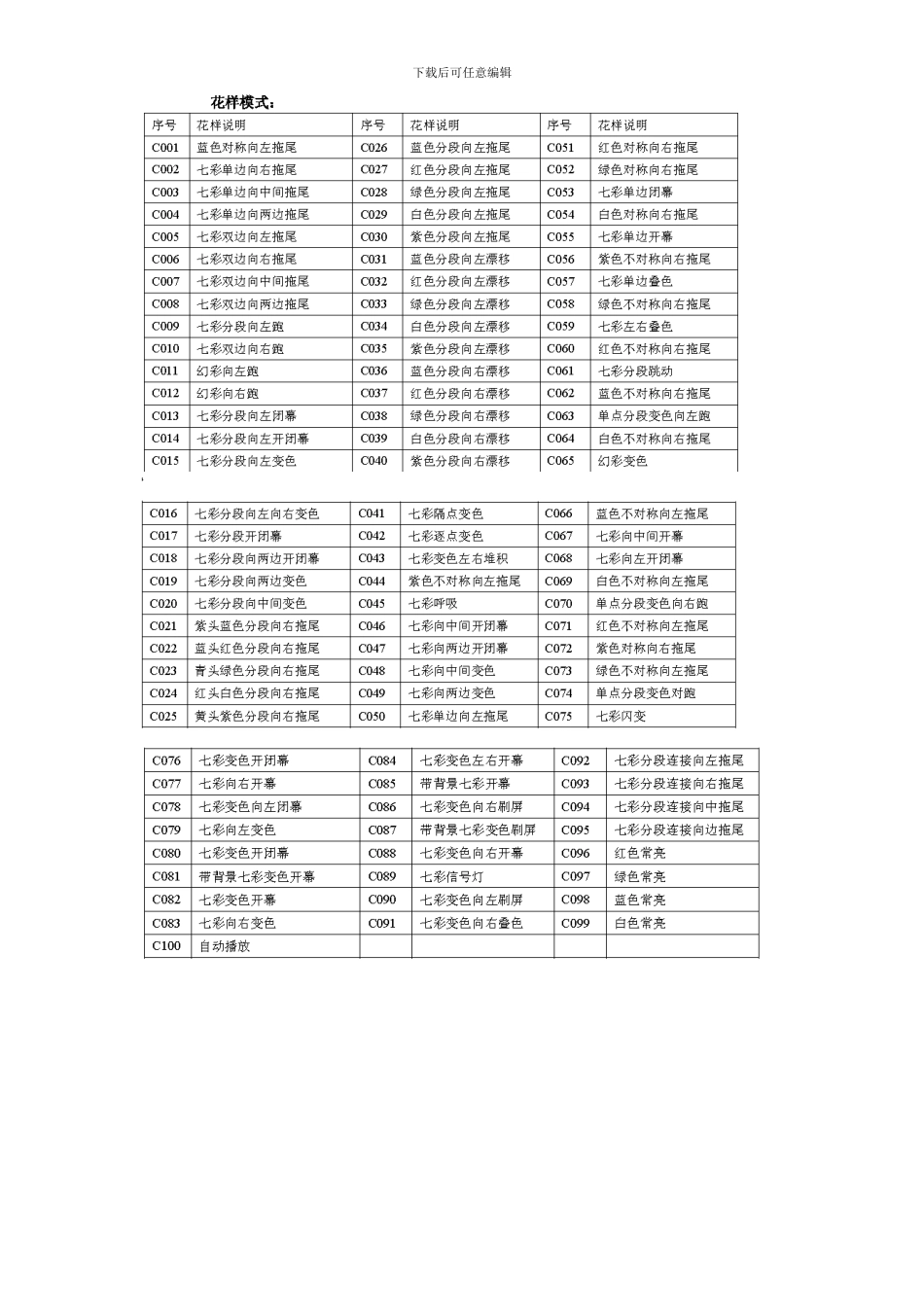

幻彩灯条及控制器说明书样本_第3页
3/3
下载后可任意编辑幻彩灯条及控制器控制器说明书1、 硬件接口幻彩灯条控制器硬件接口如下所示: 2、 灯条连接方式( 本灯的最大特点是只有正负电源线两跟线和一条数据线, 连接简单, 可靠, 花样可按客户要订做) 将灯条的数据线, 地线分别接到控制接口的 DT1/DT2、 GND, 控制器接口DT1, DT2 是两组相同的数据通道, 只要将灯条数据接到其中任何一组灯条都能正常工作。3、 电源连接本控制器可采纳+12V或+24V供电。+12V直流电源接到DC12V电源座子或+12V接口; +24V直流电源可接到+24V接口。3、 按键功能说明电源连接好后, 红色电源指示灯点亮。正常工作模式按下”On/Off”键, 控制器开始工作, 数码管屏滚动显示L1000A两次, 控制器开始正常工作, 数码管显示当前灯条花样ID 号”C001”, 控制器共有100种花样。此时按下按键”-”、 ”+”可改变花样; 若按下按键”Mode”, 控制器进入花样速度调节模式, 数码管显示”S-01”, 此时按下按键”-”、 ”+”可改变花样速度。(数码管显示当前灯条花样ID 号”Axxx”带A的花样, 则为自动播模式, 会001-099循环播放)下载后可任意编辑在正常工作模式时按下”On/Off”键, 控制器保存花样ID 号和花样速度, 下次掉电重启时控制器可从保存的花样ID号开始播放。功能设置模式控制器在正常工作模式下同时按下”On/Off”和”-”键, 控制器进入设置模式, 数码管闪动显示”SET”。A.IC高低速模式设置数码管闪动显示”SET”时按下”Mode”键, 控制器进入灯条IC选择, 数码管显示”HA-H”表示IC 的高速模式, ”HA-L”表示IC 低速模式。按下”-”、 ”+”键能够改变IC的高低模式。b. 灯条点数设置IC 高低速模式确定后按下”Mode”键, 控制进入灯条点数设置, 数码管显示”0010”~”1024”, 表示当前灯条点数, 此时按下”-”、 ”+”键可改变灯条点数。注: 控制器灯条点数要根据灯条实际点数设置, 否则有些花样不能够在灯条上完全显示。c. 花样开关设置灯条点数设置完成后按下”Mode”键, 控制进入花样开关设置, 数码管显示”001H”或”001L”, 分别表示001号花样打开或关闭, 此时按下”-”、 ”+”键可改变花样开关状态。d. 主控分控设置花样开关设置完成后按下”Mode”键, 控制器进入主控分控设置模式, 数码管显示”Host”或”Clit”,分别表示将控制器设为主机或从机。控制器主机可以带多台从机, 实现多条灯条同步工作。若控制器不需联机工作, 需将控制器设为”Clit”...
