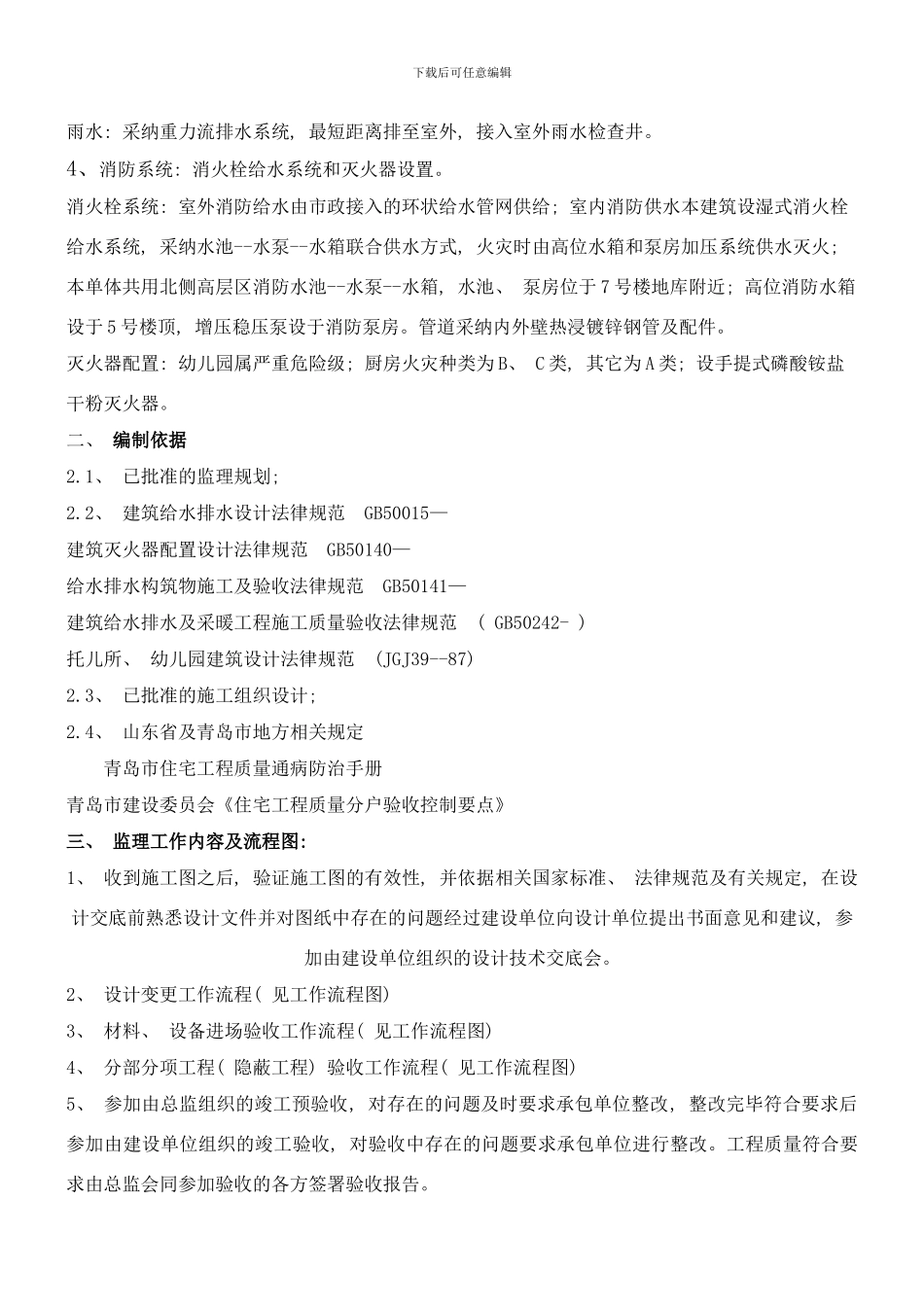

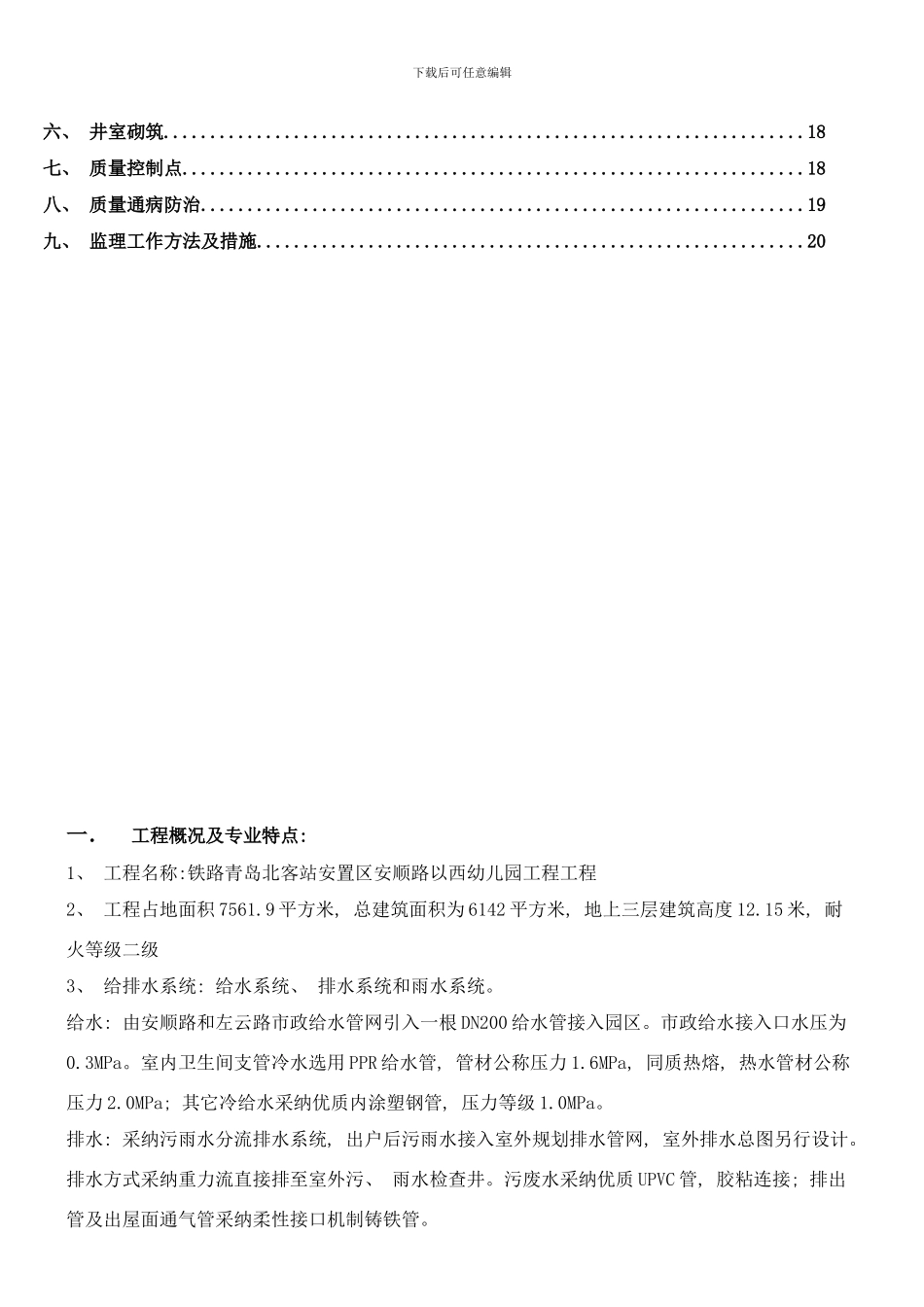

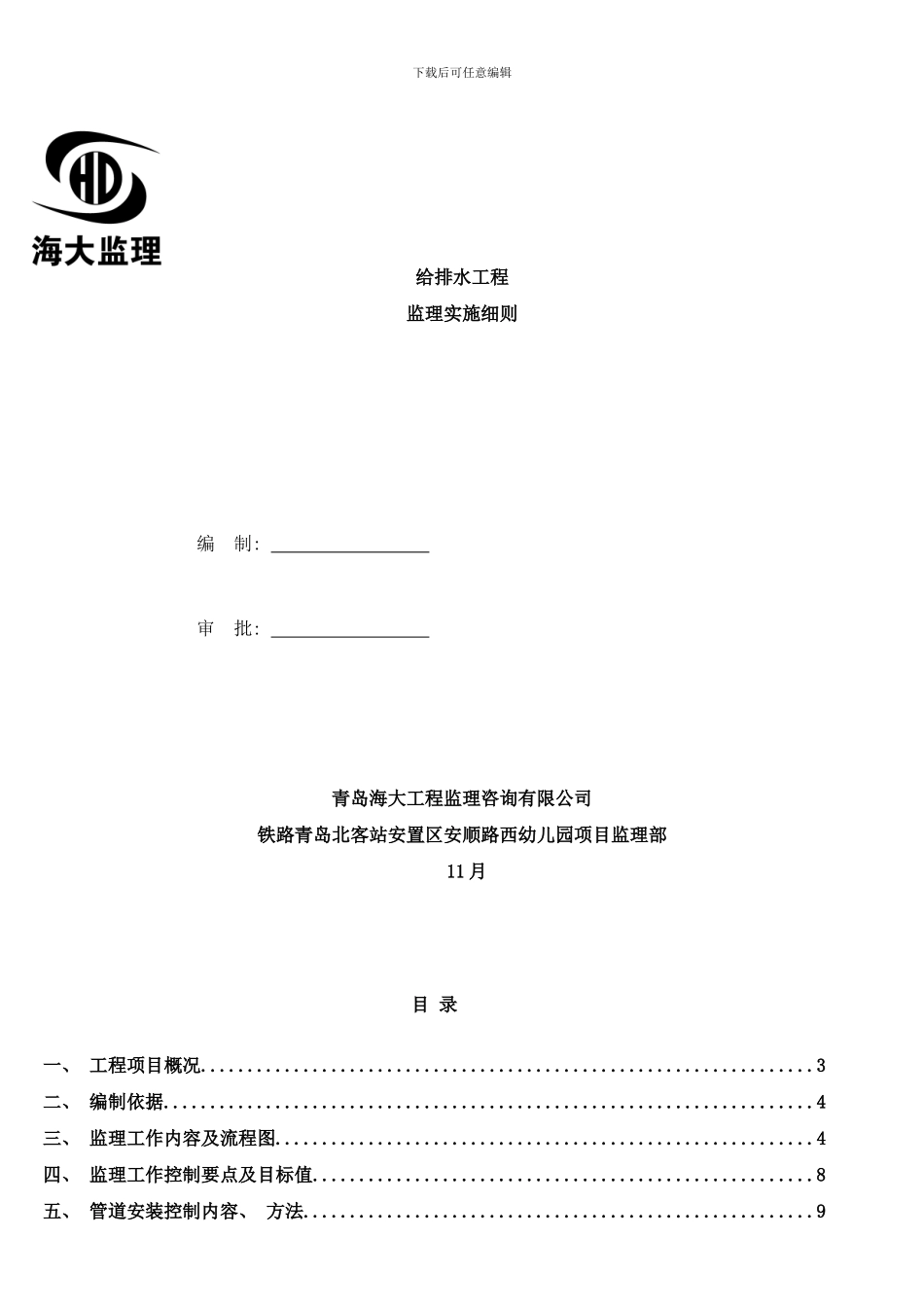

下载后可任意编辑给排水工程监理实施细则编 制: 审 批: 青岛海大工程监理咨询有限公司铁路青岛北客站安置区安顺路西幼儿园项目监理部 11 月目 录一、 工程项目概况..................................................................3二、 编制依据......................................................................4三、 监理工作内容及流程图..........................................................4四、 监理工作控制要点及目标值......................................................8五、 管道安装控制内容、 方法.......................................................9下载后可任意编辑六、 井室砌筑.....................................................................18七、 质量控制点...................................................................18八、 质量通病防治.................................................................19九、 监理工作方法及措施...........................................................20一．工程概况及专业特点: 1、 工程名称:铁路青岛北客站安置区安顺路以西幼儿园工程工程2、 工程占地面积 7561.9 平方米, 总建筑面积为 6142 平方米, 地上三层建筑高度 12.15 米, 耐火等级二级3、 给排水系统: 给水系统、 排水系统和雨水系统。给水: 由安顺路和左云路市政给水管网引入一根 DN200 给水管接入园区。市政给水接入口水压为0.3MPa。室内卫生间支管冷水选用 PPR 给水管, 管材公称压力 1.6MPa, 同质热熔, 热水管材公称压力 2.0MPa; 其它冷给水采纳优质内涂塑钢管, 压力等级 1.0MPa。排水: 采纳污雨水分流排水系统, 出户后污雨水接入室外规划排水管网, 室外排水总图另行设计。排水方式采纳重力流直接排至室外污、 雨水检查井。污废水采纳优质 UPVC 管, 胶粘连接; 排出管及出屋面通气管采纳柔性接口机制铸铁管。下载后可任意编辑雨水: 采纳重力流排水系统, 最短距离排至室外, 接入室外雨水检查井。4、消防系统: 消火栓给水系统和灭火器设置。消火栓系统: 室外消防给水由市政接入的环状给水管网供给; 室内消防供水本建筑设湿式消火栓给水系统, 采纳水池--水泵--水箱联合供水方式, 火灾时由高位水箱和泵房加压系统供水灭火; 本单体共用北侧高层区消防水池--水泵--水箱, 水池、 泵房位于 7 号楼地库...
