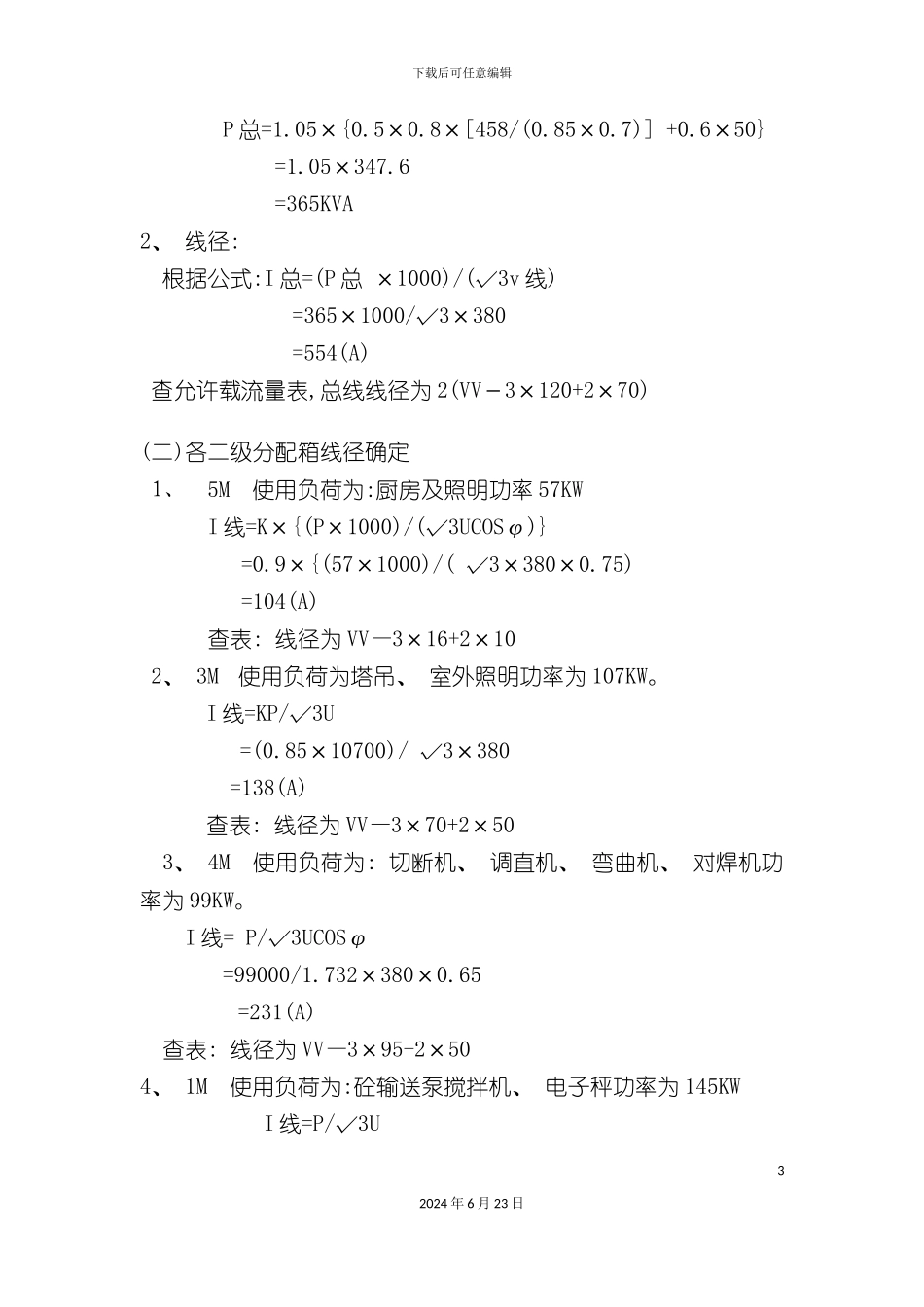

下载后可任意编辑广场 C 座临时用电施工组织设计12024 年 6 月 23 日下载后可任意编辑临时用电施工组织设计一、 凯旋广场 C、 E 座工程位于朱雀路南端, C 座为 26 层, 地下一层, E 座为 11 层, 地下一层, 总建筑面积 38000 平方米, 地下室为人防兼做停车场。一层为超市, 二层为办公用房, 三层以上为商住楼, 主楼总高度为 85m。二、 现场施工用电由施工场地北面箱式变电站( 供电局施工) ZBW12, 计量柜引入配电室, 配电室内设低压配电柜 380V、 600A、 50HZ 一只, 装机容量出于施工设备考虑, 本配电系统分成五路输出: 现场用电、 搅拌台、 塔吊、 施工电梯、 食堂( 生活用电) 。为确保用电设备及人身安全配电线路实行三相五线制, 三级配电二级保护, 总配柜、 开关箱、 设备金属外壳必须重复接地。为了提高施工场地形象线路均钢管埋地铺设。三、 用电设备功率表附后四、 计算（一） 总用电量计算1、根据公式: P 总=K0{( K1K2∑P1) /( ηCOSφ) +K3∑P2}式中:P 总:总用电量(KVA) ∑P1:设备额定总功率(KW)∑P2:照明总功率(KW)η:电机效率 0.85 COSφ:平均功率因数 0.7 K0 :需用系数 1.05—1.1K1:动力设备同时使用系数取 0.5K2 :动力负荷系数 0.8—1.0 K3:照明同时使用系数 0.7—0.8代入 得: 22024 年 6 月 23 日下载后可任意编辑 P 总=1.05×{0.5×0.8×[458/(0.85×0.7)] +0.6×50}=1.05×347.6=365KVA 2、 线径: 根据公式:I 总=(P 总 ×1000)/(√3v 线)=365×1000/√3×380=554(A) 查允许载流量表,总线线径为 2(VV－3×120+2×70)(二)各二级分配箱线径确定1、5M 使用负荷为:厨房及照明功率 57KWI 线=K×{(P×1000)/(√3UCOSφ)} =0.9×{(57×1000)/( √3×380×0.75) =104(A)查表: 线径为 VV—3×16+2×10 2、 3M 使用负荷为塔吊、 室外照明功率为 107KW。I 线=KP/√3U =(0.85×10700)/ √3×380 =138(A)查表: 线径为 VV—3×70+2×503、 4M 使用负荷为: 切断机、 调直机、 弯曲机、 对焊机功率为 99KW。 I 线= P/√3UCOSφ =99000/1.732×380×0.65=231(A)查表: 线径为 VV—3×95+2×504、 1M 使用负荷为:砼输送泵搅拌机、 电子秤功率为 145KWI 线=P/√3U32024 年 6 月 23 日下载后可任意编辑 =145000/√3×380=220(A)查表:线径为 VV_3×95+2×50 5、 2M 使用负荷为:人货梯、 楼层配电、 室外照明功...
