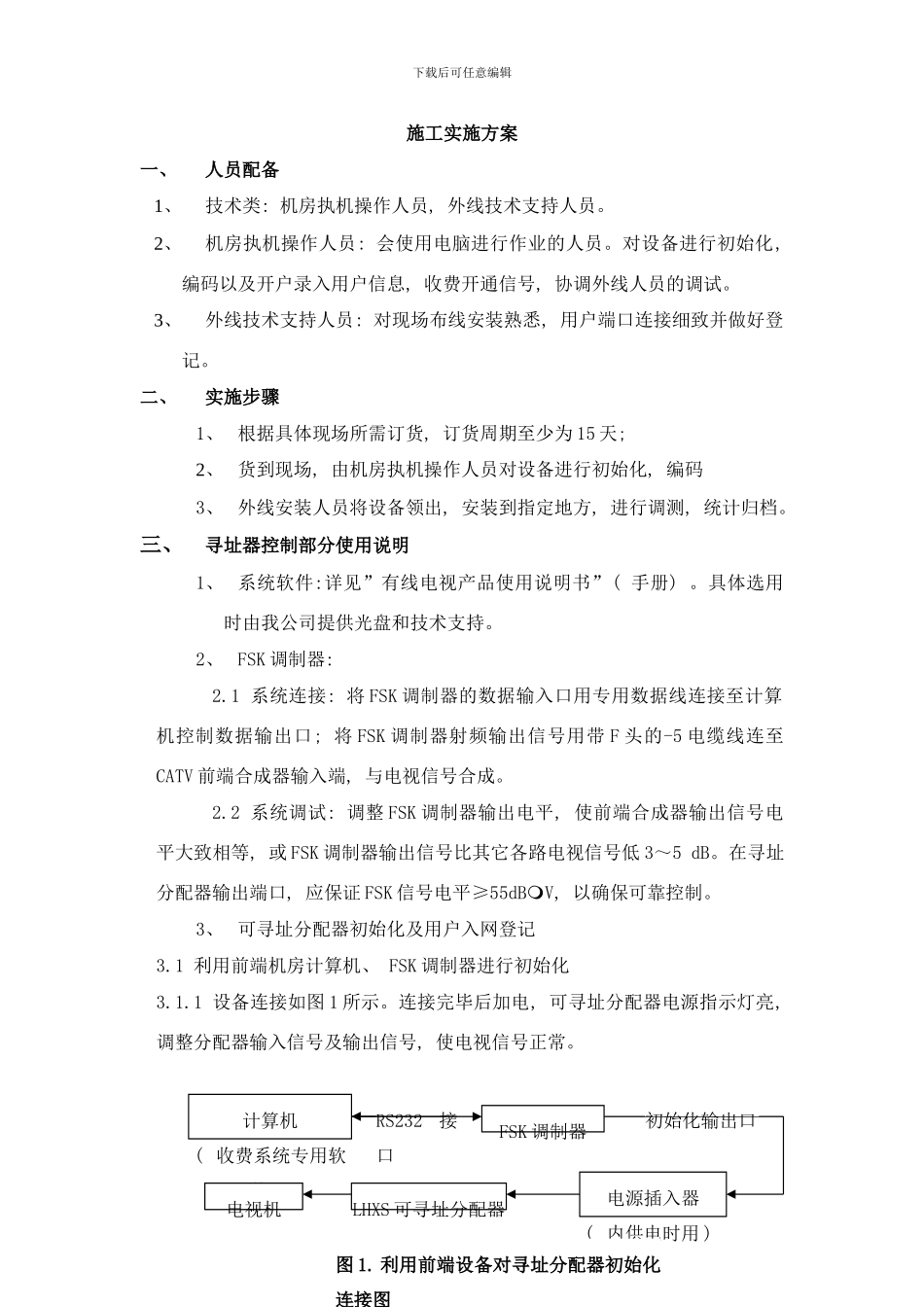

下载后可任意编辑施工实施方案一、人员配备1、技术类: 机房执机操作人员, 外线技术支持人员。2、机房执机操作人员: 会使用电脑进行作业的人员。对设备进行初始化, 编码以及开户录入用户信息, 收费开通信号, 协调外线人员的调试。3、外线技术支持人员: 对现场布线安装熟悉, 用户端口连接细致并做好登记。二、实施步骤1、 根据具体现场所需订货, 订货周期至少为 15 天; 2、 货到现场, 由机房执机操作人员对设备进行初始化, 编码3、 外线安装人员将设备领出, 安装到指定地方, 进行调测, 统计归档。三、寻址器控制部分使用说明1、 系统软件:详见”有线电视产品使用说明书”( 手册) 。具体选用时由我公司提供光盘和技术支持。2、 FSK 调制器: 2.1 系统连接: 将 FSK 调制器的数据输入口用专用数据线连接至计算机控制数据输出口; 将 FSK 调制器射频输出信号用带 F 头的-5 电缆线连至CATV 前端合成器输入端, 与电视信号合成。2.2 系统调试: 调整 FSK 调制器输出电平, 使前端合成器输出信号电平大致相等, 或 FSK 调制器输出信号比其它各路电视信号低 3～5 dB。在寻址分配器输出端口, 应保证 FSK 信号电平≥55dBV, 以确保可靠控制。3、 可寻址分配器初始化及用户入网登记3.1 利用前端机房计算机、 FSK 调制器进行初始化3.1.1 设备连接如图 1 所示。连接完毕后加电, 可寻址分配器电源指示灯亮, 调整分配器输入信号及输出信号, 使电视信号正常。计算机( 收费系统专用软件 ) FSK 调制器电源插入器( 内供电时用 ) LHXS 可寻址分配器电视机RS232接口初始化输出口图 1. 利用前端设备对寻址分配器初始化连接图下载后可任意编辑3.1.2 初始化时先将初始化钥匙插入可寻址分配器初始化口( 此时, 初始化指示灯为橘红色) , 启动可寻址收费系统专用软件的地址写入功能, 为可寻址分配器写入一指定地址后, 根据计算机的提示将初始化钥匙拔出( 此时, 初始化指示灯为绿色) , 即完成初始化操作。请将可寻址分配器地址号码记录在随机附表上备用。( 注: 初始化成功后, 各输出端口为导通状态) 3.2 利用地址码直接写入器进行初始化3.2.1 设备连接如图 2 所示。将地址码直接写入器输出电缆头插入可寻址分配器放大盒直接地址写入接口。写入器不需另外加电,它经过电缆头从寻址分配器中直接取电。寻址分配器加电后即可按地址码直接写入器使用说明书中相关步骤, 经过操作写入器键盘对寻址...
