底板钢筋工程技术交底模板

底板钢筋工程技术交底模板_第1页
1/11
底板钢筋工程技术交底模板_第2页
2/11
底板钢筋工程技术交底模板_第3页
3/11

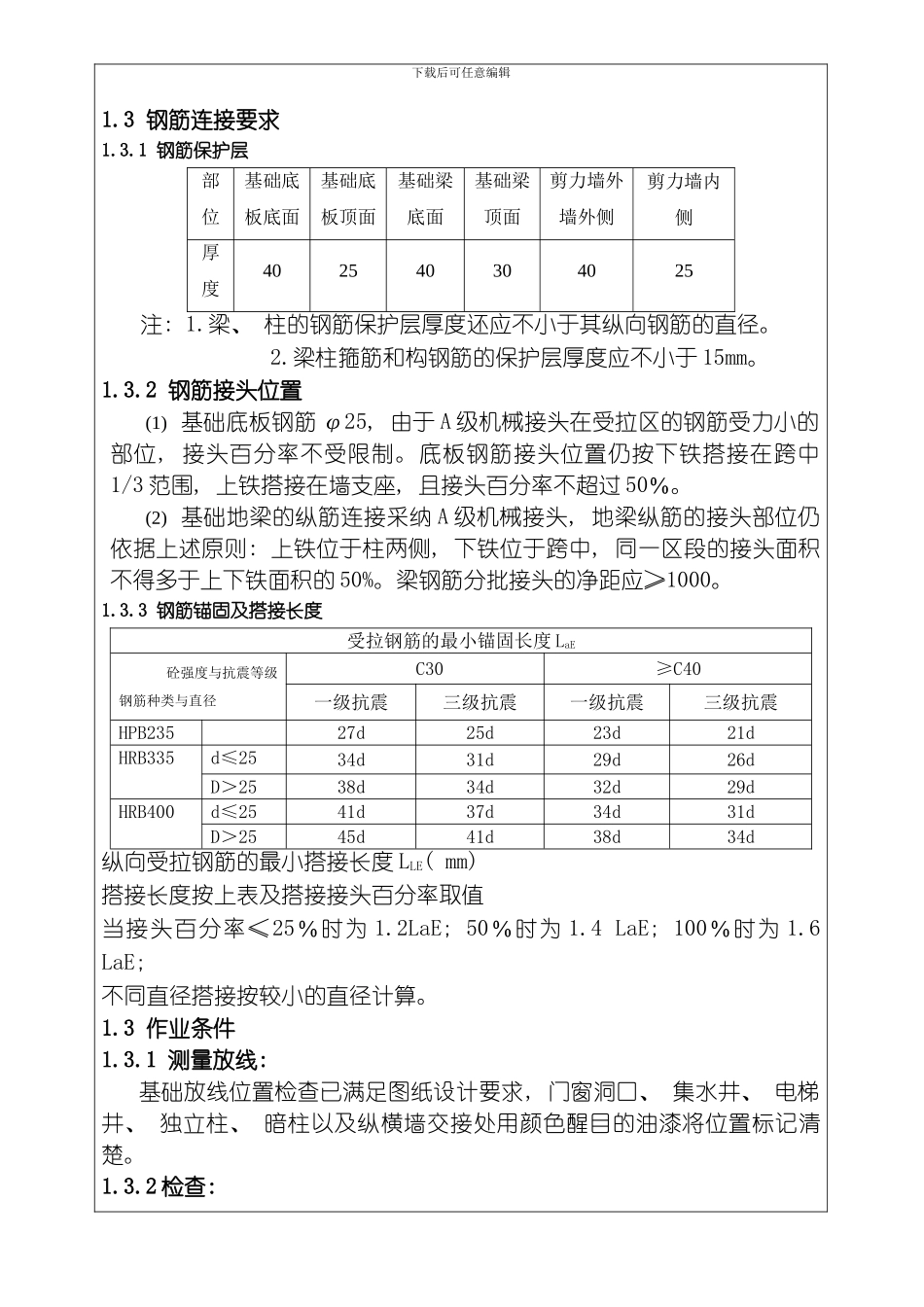

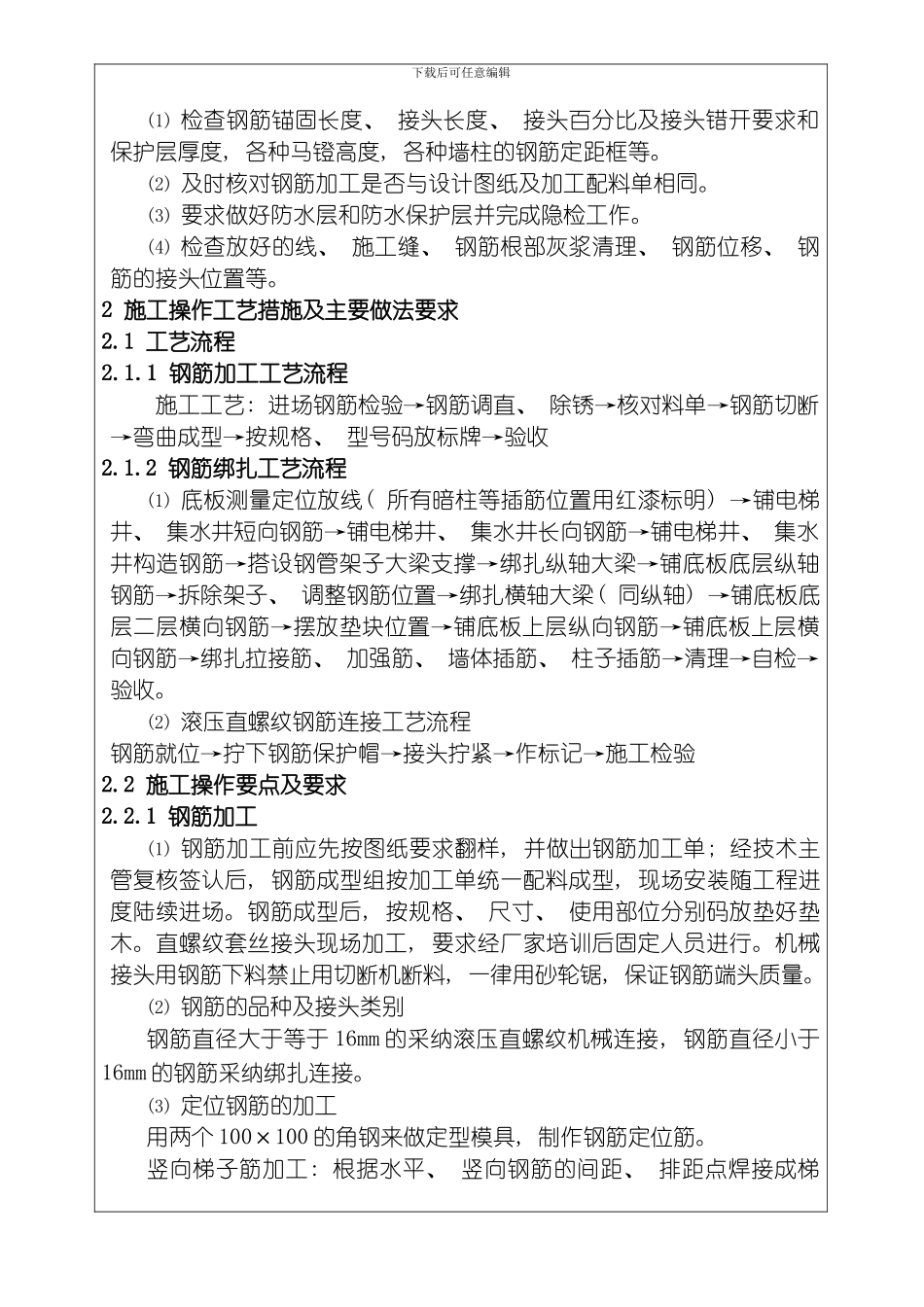

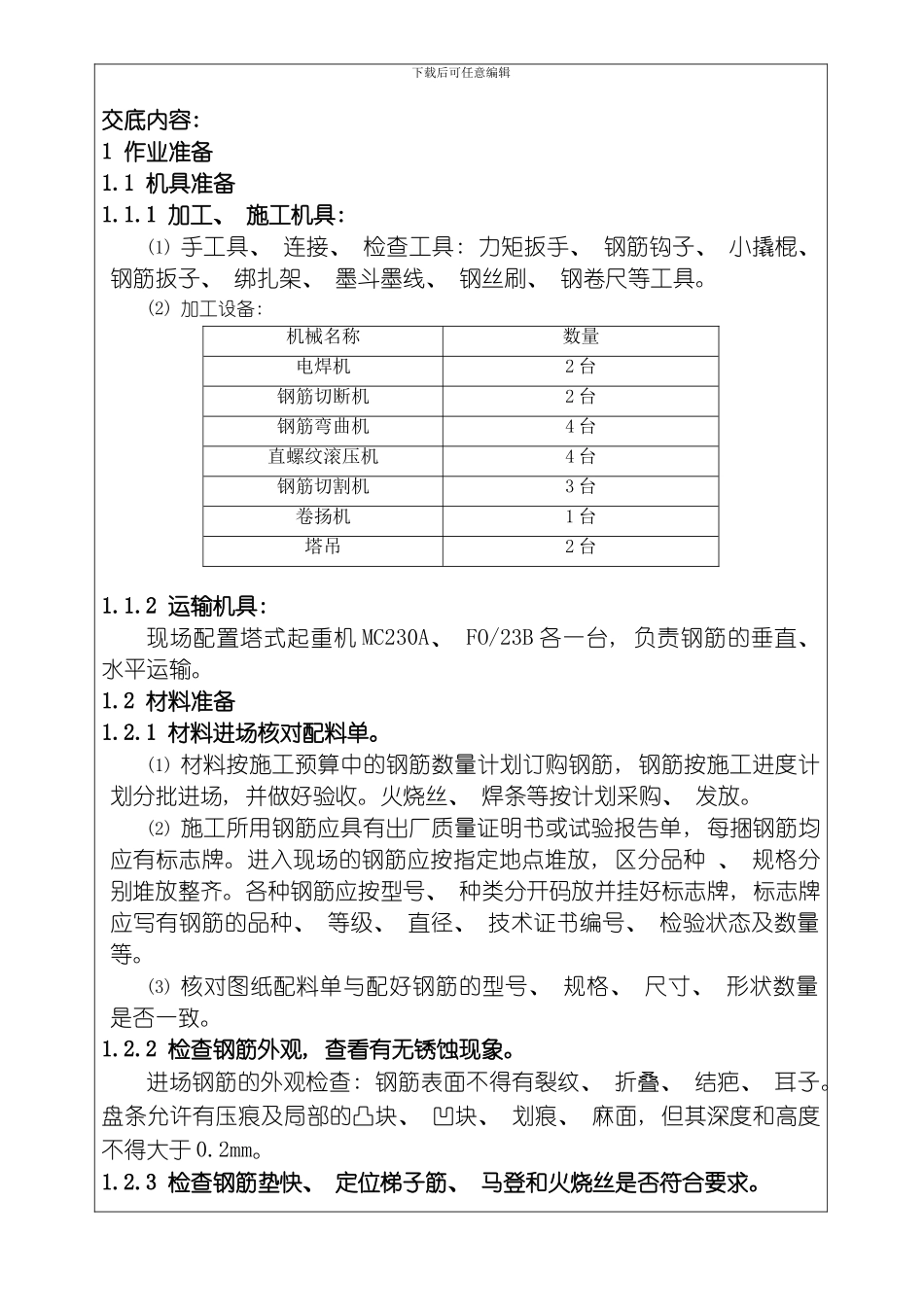

下载后可任意编辑交底内容: 1 作业准备1.1 机具准备1.1.1 加工、 施工机具: (1) 手工具、 连接、 检查工具: 力矩扳手、 钢筋钩子、 小撬棍、 钢筋扳子、 绑扎架、 墨斗墨线、 钢丝刷、 钢卷尺等工具。(2) 加工设备: 机械名称数量电焊机2 台钢筋切断机2 台钢筋弯曲机4 台直螺纹滚压机4 台钢筋切割机3 台卷扬机1 台塔吊2 台1.1.2 运输机具: 现场配置塔式起重机 MC230A、 FO/23B 各一台, 负责钢筋的垂直、 水平运输。1.2 材料准备1.2.1 材料进场核对配料单。(1) 材料按施工预算中的钢筋数量计划订购钢筋, 钢筋按施工进度计划分批进场, 并做好验收。火烧丝、 焊条等按计划采购、 发放。(2) 施工所用钢筋应具有出厂质量证明书或试验报告单, 每捆钢筋均应有标志牌。进入现场的钢筋应按指定地点堆放, 区分品种 、 规格分别堆放整齐。各种钢筋应按型号、 种类分开码放并挂好标志牌, 标志牌应写有钢筋的品种、 等级、 直径、 技术证书编号、 检验状态及数量等。(3) 核对图纸配料单与配好钢筋的型号、 规格、 尺寸、 形状数量是否一致。1.2.2 检查钢筋外观, 查看有无锈蚀现象。进场钢筋的外观检查: 钢筋表面不得有裂纹、 折叠、 结疤、 耳子。盘条允许有压痕及局部的凸块、 凹块、 划痕、 麻面, 但其深度和高度不得大于 0.2mm。1.2.3 检查钢筋垫快、 定位梯子筋、 马登和火烧丝是否符合要求。下载后可任意编辑1.3 钢筋连接要求1.3.1 钢筋保护层部位基础底板底面基础底板顶面基础梁底面基础梁顶面剪力墙外墙外侧剪力墙内侧厚度402540304025注: 1.梁、 柱的钢筋保护层厚度还应不小于其纵向钢筋的直径。2.梁柱箍筋和构钢筋的保护层厚度应不小于 15mm。1.3.2 钢筋接头位置(1) 基础底板钢筋 φ25, 由于 A 级机械接头在受拉区的钢筋受力小的部位, 接头百分率不受限制。底板钢筋接头位置仍按下铁搭接在跨中1/3 范围, 上铁搭接在墙支座, 且接头百分率不超过 50%。(2) 基础地梁的纵筋连接采纳 A 级机械接头, 地梁纵筋的接头部位仍依据上述原则: 上铁位于柱两侧, 下铁位于跨中, 同一区段的接头面积不得多于上下铁面积的 50%。梁钢筋分批接头的净距应≥1000。1.3.3 钢筋锚固及搭接长度受拉钢筋的最小锚固长度 LaE砼强度与抗震等级钢筋种类与直径C30≥C40一级抗震三级抗震一级抗震三级抗震HPB23527d25d23d21dHRB335d≤2534d31d29d26dD>2538d34d32d29dHRB400d≤2541d37...
