废热锅炉检验和试验方案模板

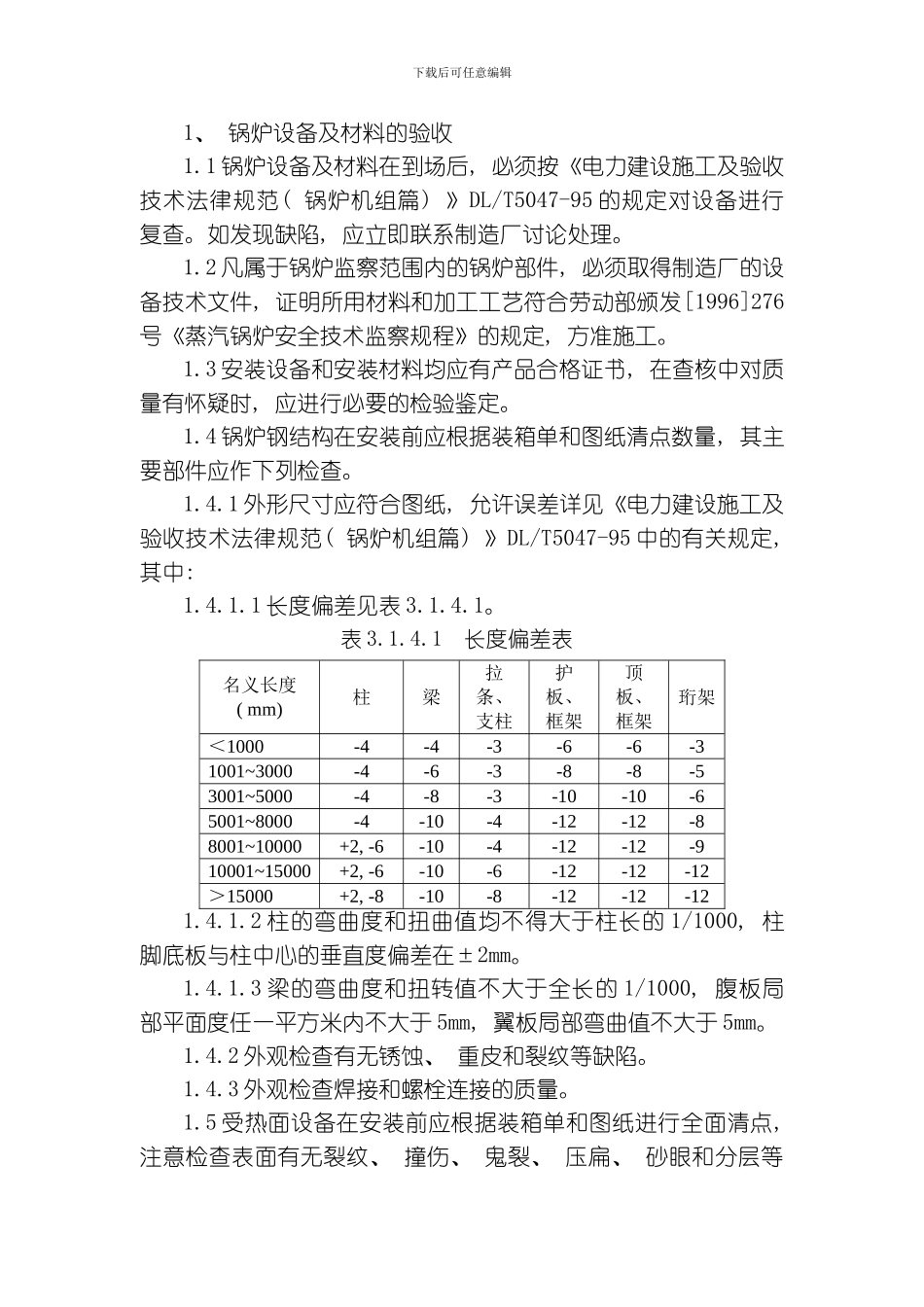

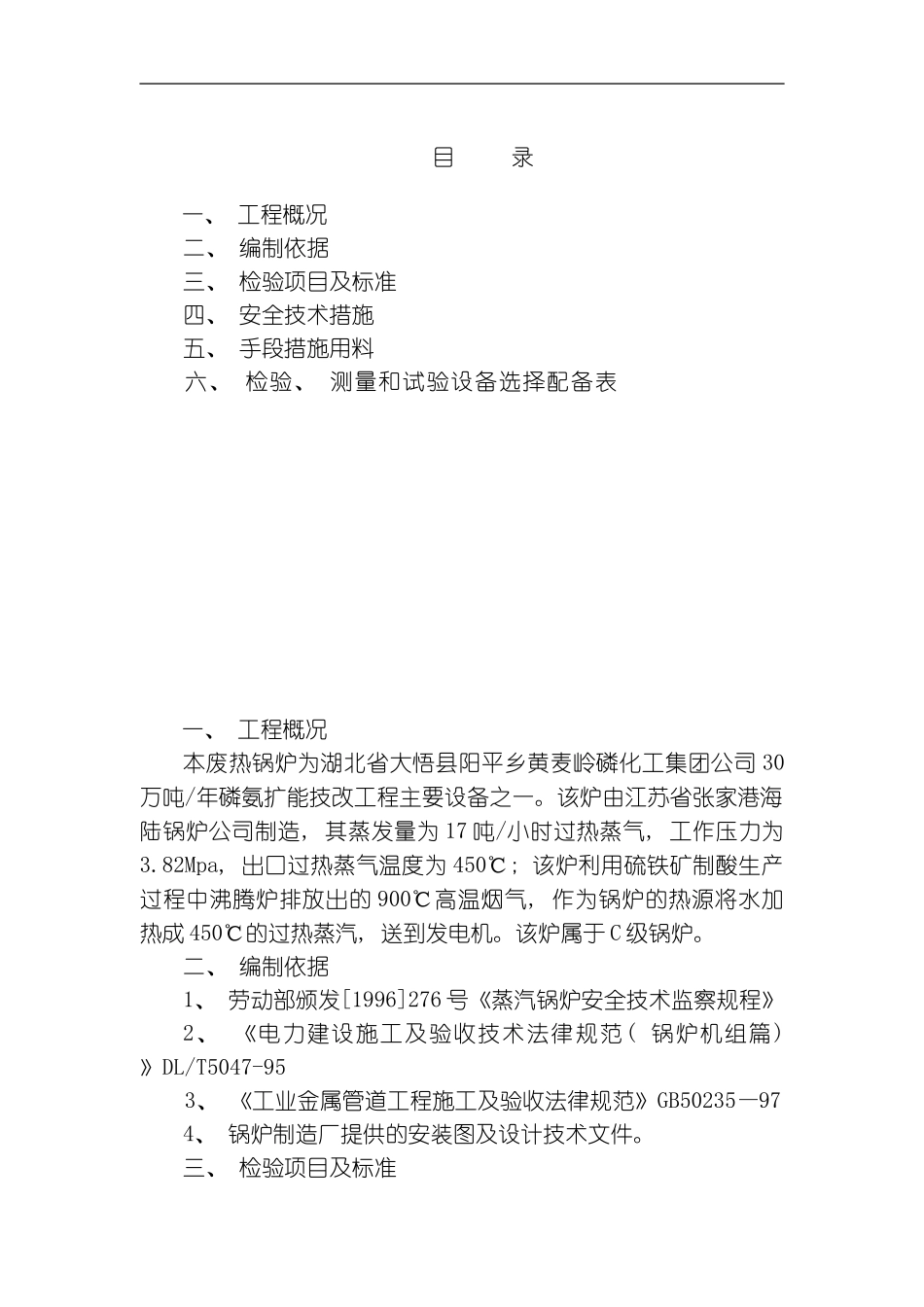

目 录一、 工程概况二、 编制依据三、 检验项目及标准四、 安全技术措施五、 手段措施用料六、 检验、 测量和试验设备选择配备表一、 工程概况本废热锅炉为湖北省大悟县阳平乡黄麦岭磷化工集团公司 30万吨/年磷氨扩能技改工程主要设备之一。该炉由江苏省张家港海陆锅炉公司制造, 其蒸发量为 17 吨/小时过热蒸气, 工作压力为3.82Mpa, 出口过热蒸气温度为 450℃; 该炉利用硫铁矿制酸生产过程中沸腾炉排放出的 900℃高温烟气, 作为锅炉的热源将水加热成 450℃的过热蒸汽, 送到发电机。该炉属于 C 级锅炉。二、 编制依据1、 劳动部颁发[1996]276 号《蒸汽锅炉安全技术监察规程》2、 《电力建设施工及验收技术法律规范( 锅炉机组篇) 》DL/T5047-953、 《工业金属管道工程施工及验收法律规范》GB50235—974、 锅炉制造厂提供的安装图及设计技术文件。三、 检验项目及标准下载后可任意编辑1、 锅炉设备及材料的验收1.1 锅炉设备及材料在到场后, 必须按《电力建设施工及验收技术法律规范( 锅炉机组篇) 》DL/T5047-95 的规定对设备进行复查。如发现缺陷, 应立即联系制造厂讨论处理。1.2 凡属于锅炉监察范围内的锅炉部件, 必须取得制造厂的设备技术文件, 证明所用材料和加工工艺符合劳动部颁发[1996]276号《蒸汽锅炉安全技术监察规程》的规定, 方准施工。1.3 安装设备和安装材料均应有产品合格证书, 在查核中对质量有怀疑时, 应进行必要的检验鉴定。1.4 锅炉钢结构在安装前应根据装箱单和图纸清点数量, 其主要部件应作下列检查。1.4.1 外形尺寸应符合图纸, 允许误差详见《电力建设施工及验收技术法律规范( 锅炉机组篇) 》DL/T5047-95 中的有关规定, 其中: 1.4.1.1 长度偏差见表 3.1.4.1。表 3.1.4.1 长度偏差表名义长度( mm) 柱梁拉条、 支柱护板、 框架顶板、 框架珩架＜1000-4-4-3-6-6-31001~3000-4-6-3-8-8-53001~5000-4-8-3-10-10-65001~8000-4-10-4-12-12-88001~10000+2, -6-10-4-12-12-910001~15000+2, -6-10-6-12-12-12＞15000+2, -8-10-8-12-12-121.4.1.2 柱的弯曲度和扭曲值均不得大于柱长的 1/1000, 柱脚底板与柱中心的垂直度偏差在±2mm。1.4.1.3 梁的弯曲度和扭转值不大于全长的 1/1000, 腹板局部平面度任一平方米内不大于 5mm, 翼板局部弯曲值不大于 5mm。1.4.2 外观检查有无锈蚀、 重皮和裂纹等缺陷。1.4.3 外观检查焊接和螺栓连接的质量。1.5 受热面设备在...
