康华煤矿瓦斯抽放系统方案设计模板

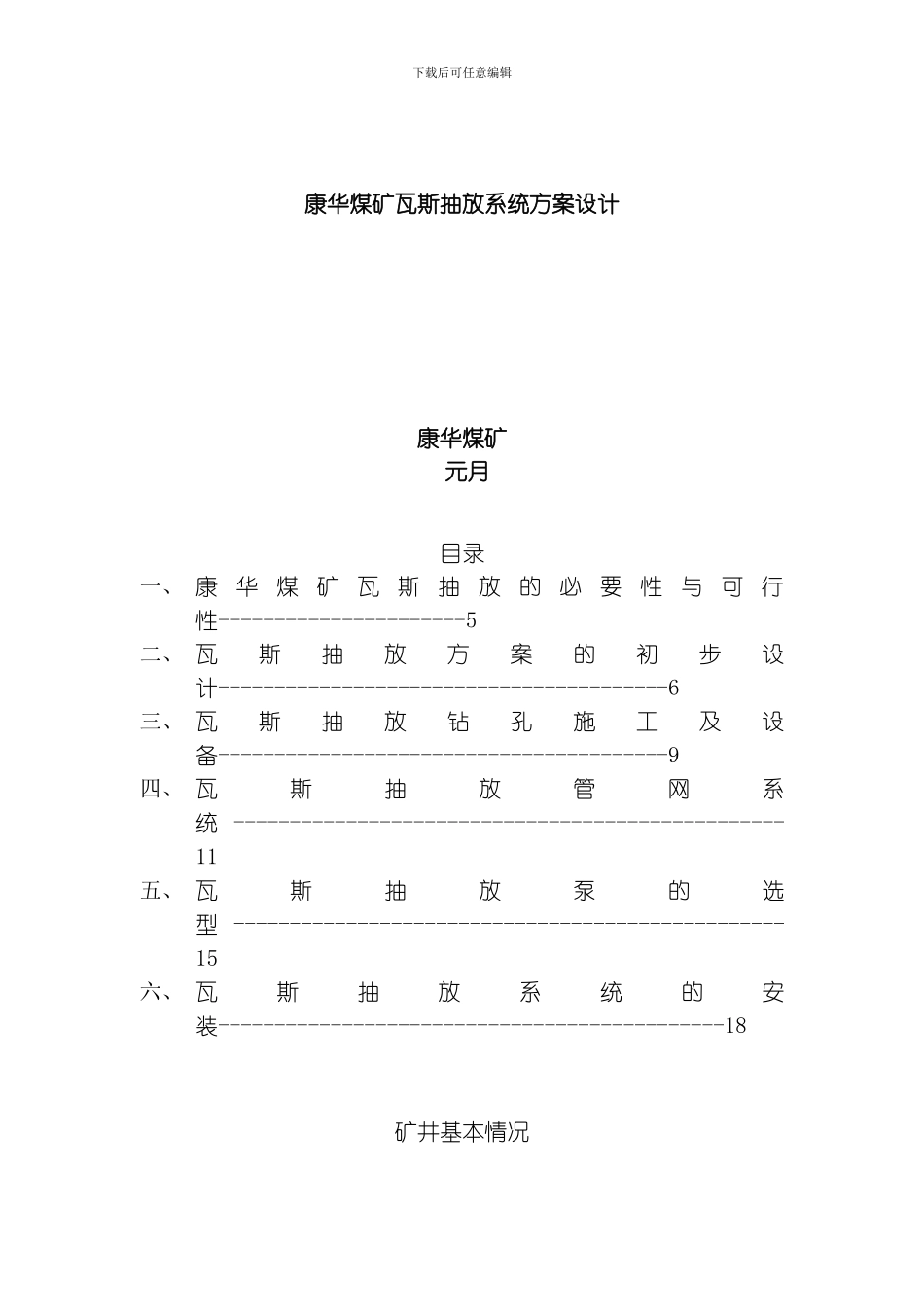

下载后可任意编辑康华煤矿瓦斯抽放系统方案设计康华煤矿 元月目录一、 康 华 煤 矿 瓦 斯 抽 放 的 必 要 性 与 可 行性----------------------5二、 瓦斯抽放方案的初步设计----------------------------------------6三、 瓦斯抽放钻孔施工及设备----------------------------------------9四、 瓦斯抽放管网系统 -------------------------------------------------11五、 瓦斯抽放泵的选型 -------------------------------------------------15六、 瓦斯抽放系统的安装---------------------------------------------18矿井基本情况下载后可任意编辑郑新康华( 新密) 煤业有限公司原名郑州康华实业贸易有限公司, 9 月与郑煤集团郑新煤业有限责任公司兼并重组而成, 位于新密市牛店镇谭村湾村境内, 矿井属六证齐全合法生产矿井。井田面积 0.7174 平方公里, 开采二 1煤层, 地质储量 148.6 万吨, 可采储量 62 万吨, 设计生产能力 15 万吨/年, 设计服务年限 3.54年。矿井水文地质类型属中等, 矿井设计正常涌水量 30m3/h, 最大涌水量 60m3/h。煤层倾角 2°—10°之间, 平均厚度 3m, 属 III类不易自燃煤层, 煤尘具有爆炸性, 爆炸性指数 14.12﹪。井田范围内除主副井筒及工业广场保护煤柱、 风井保护煤柱外, 其它区域开采属复采区域, 煤层瓦斯已得到有效释放, 煤层瓦斯含量较小, 属低瓦斯区域。矿井采纳三立井单水平上下山开拓, 通风方式为中央分列式, 通风方法为机械抽出式, 主通风机安装在风井井口地面附近, 副立井升降人员、 物料兼做进风井, 主立井提煤兼做进风井, 风井专用回风, 主井、 风井均安装有行人梯子间作为安全出口。主提升采纳 1.5t 非标箕斗, 井下运输采纳胶带运输机配刮板运输机运输, 副提升采纳 0.75t 非标罐笼提升。矿井供电实现双回路供电, 地面主副井各建一个变电所, 实现分区域供电, 主要通风机、 提升绞车等重点设备实现双回路供电。当前, 矿井有两个采区两个采煤工作面、 三个掘进工作面, 分别为: 11 采区和 21 采区, 两个采区交替生产, 现有 11001 和21001 两个回采工作面 , 有 11012 皮带巷、 11012 回风巷、 21001 上副巷改造巷三个掘进工作面。采煤方法为走向长壁手镐配风镐落煤煤采煤法, 回采工作面采纳单体液压支柱配合 π 型钢梁支护。编制本设计方案的依据: 1.《矿井抽放瓦斯工程设计法律规范》。2.《矿井抽...
