建筑工程大板块铝板密拼安装施工工法模板

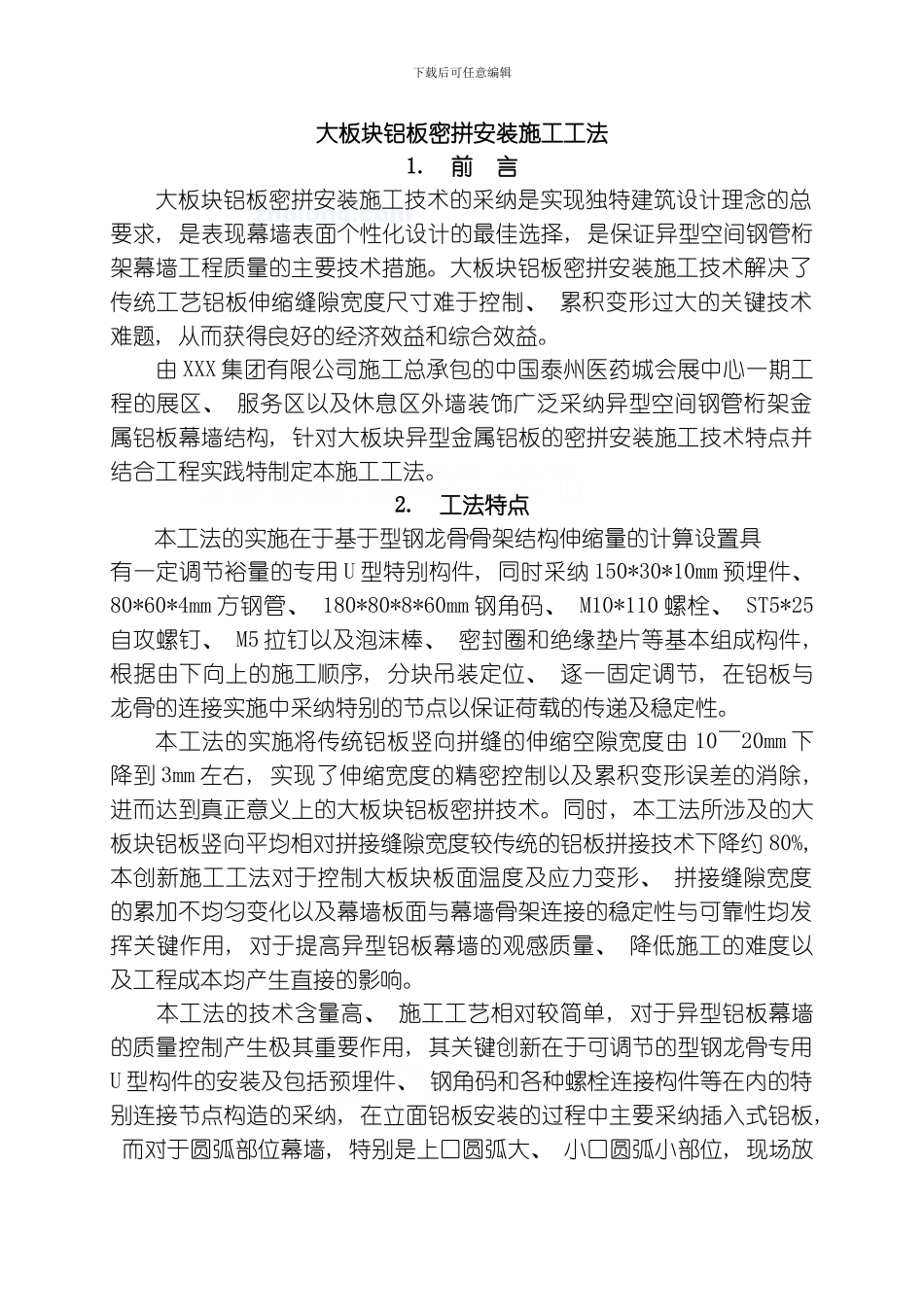

建筑工程大板块铝板密拼安装施工工法模板_第1页
1/13

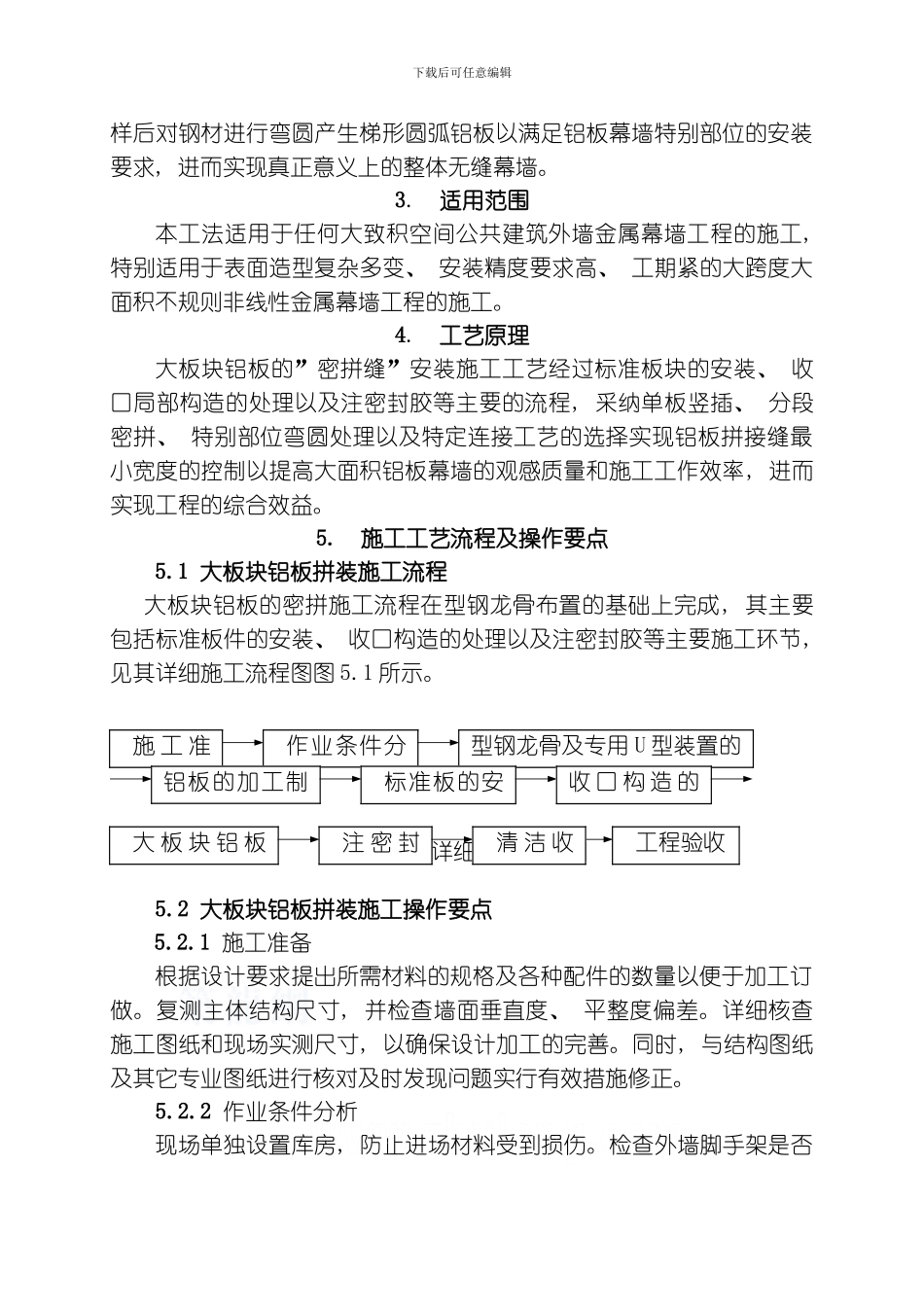

建筑工程大板块铝板密拼安装施工工法模板_第2页
2/13

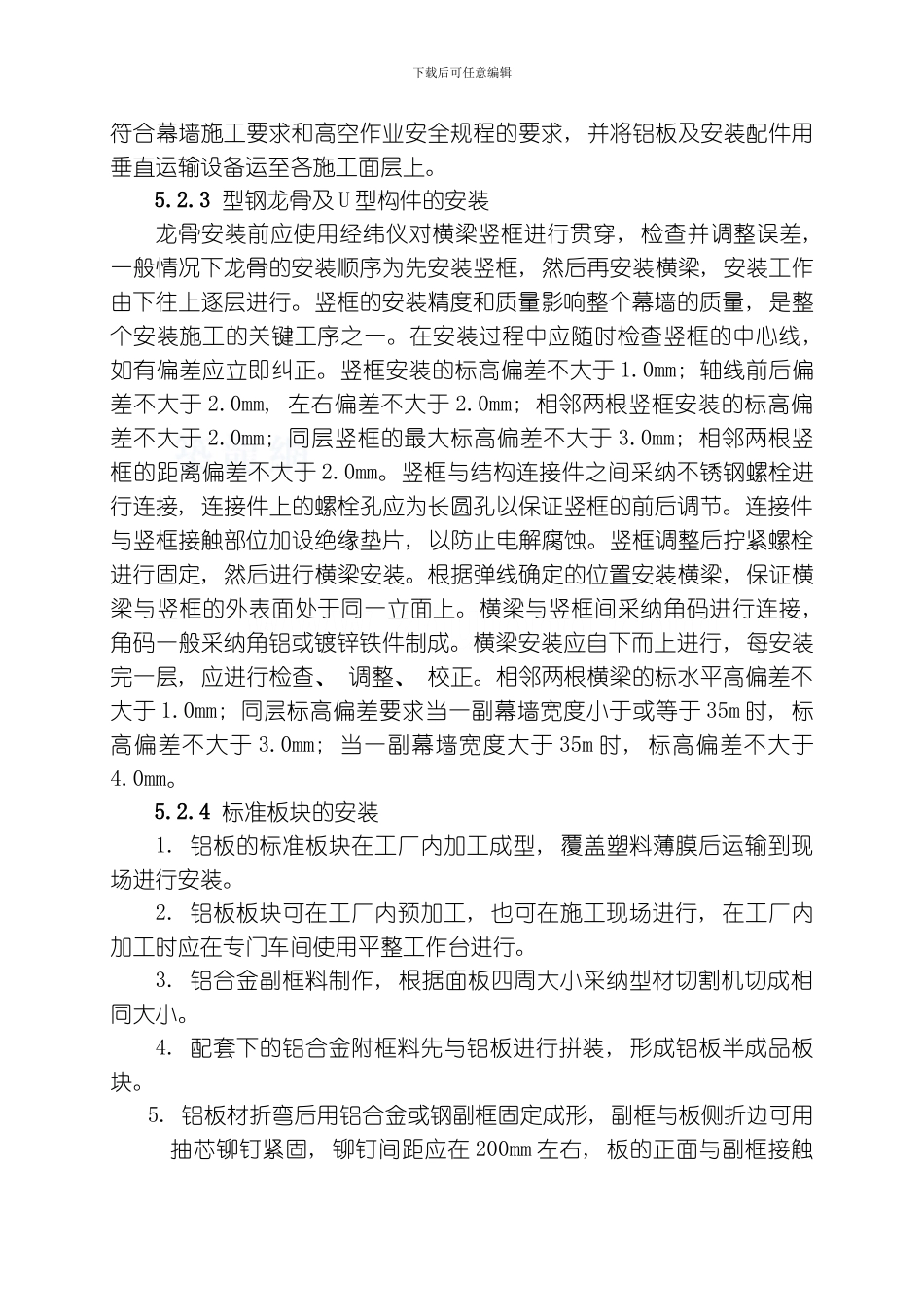

建筑工程大板块铝板密拼安装施工工法模板_第3页
3/13
下载后可任意编辑大板块铝板密拼安装施工工法1. 前 言大板块铝板密拼安装施工技术的采纳是实现独特建筑设计理念的总要求, 是表现幕墙表面个性化设计的最佳选择, 是保证异型空间钢管桁架幕墙工程质量的主要技术措施。大板块铝板密拼安装施工技术解决了传统工艺铝板伸缩缝隙宽度尺寸难于控制、 累积变形过大的关键技术难题, 从而获得良好的经济效益和综合效益。由 XXX 集团有限公司施工总承包的中国泰州医药城会展中心一期工程的展区、 服务区以及休息区外墙装饰广泛采纳异型空间钢管桁架金属铝板幕墙结构, 针对大板块异型金属铝板的密拼安装施工技术特点并结合工程实践特制定本施工工法。2. 工法特点本工法的实施在于基于型钢龙骨骨架结构伸缩量的计算设置具有一定调节裕量的专用 U 型特别构件, 同时采纳 150*30*10mm 预埋件、 80*60*4mm 方钢管、 180*80*8*60mm 钢角码、 M10*110 螺栓、 ST5*25自攻螺钉、 M5 拉钉以及泡沫棒、 密封圈和绝缘垫片等基本组成构件, 根据由下向上的施工顺序, 分块吊装定位、 逐一固定调节, 在铝板与龙骨的连接实施中采纳特别的节点以保证荷载的传递及稳定性。本工法的实施将传统铝板竖向拼缝的伸缩空隙宽度由 10~20mm 下降到 3mm 左右, 实现了伸缩宽度的精密控制以及累积变形误差的消除, 进而达到真正意义上的大板块铝板密拼技术。同时, 本工法所涉及的大板块铝板竖向平均相对拼接缝隙宽度较传统的铝板拼接技术下降约 80%, 本创新施工工法对于控制大板块板面温度及应力变形、 拼接缝隙宽度的累加不均匀变化以及幕墙板面与幕墙骨架连接的稳定性与可靠性均发挥关键作用, 对于提高异型铝板幕墙的观感质量、 降低施工的难度以及工程成本均产生直接的影响。本工法的技术含量高、 施工工艺相对较简单, 对于异型铝板幕墙的质量控制产生极其重要作用, 其关键创新在于可调节的型钢龙骨专用U 型构件的安装及包括预埋件、 钢角码和各种螺栓连接构件等在内的特别连接节点构造的采纳, 在立面铝板安装的过程中主要采纳插入式铝板, 而对于圆弧部位幕墙, 特别是上口圆弧大、 小口圆弧小部位, 现场放下载后可任意编辑样后对钢材进行弯圆产生梯形圆弧铝板以满足铝板幕墙特别部位的安装要求, 进而实现真正意义上的整体无缝幕墙。3. 适用范围本工法适用于任何大致积空间公共建筑外墙金属幕墙工程的施工, 特别适用于表面造型复杂多变、 安装精度要求高、 工期紧的大跨度大面积不...
