几种口腔内科充填材料VIP免费

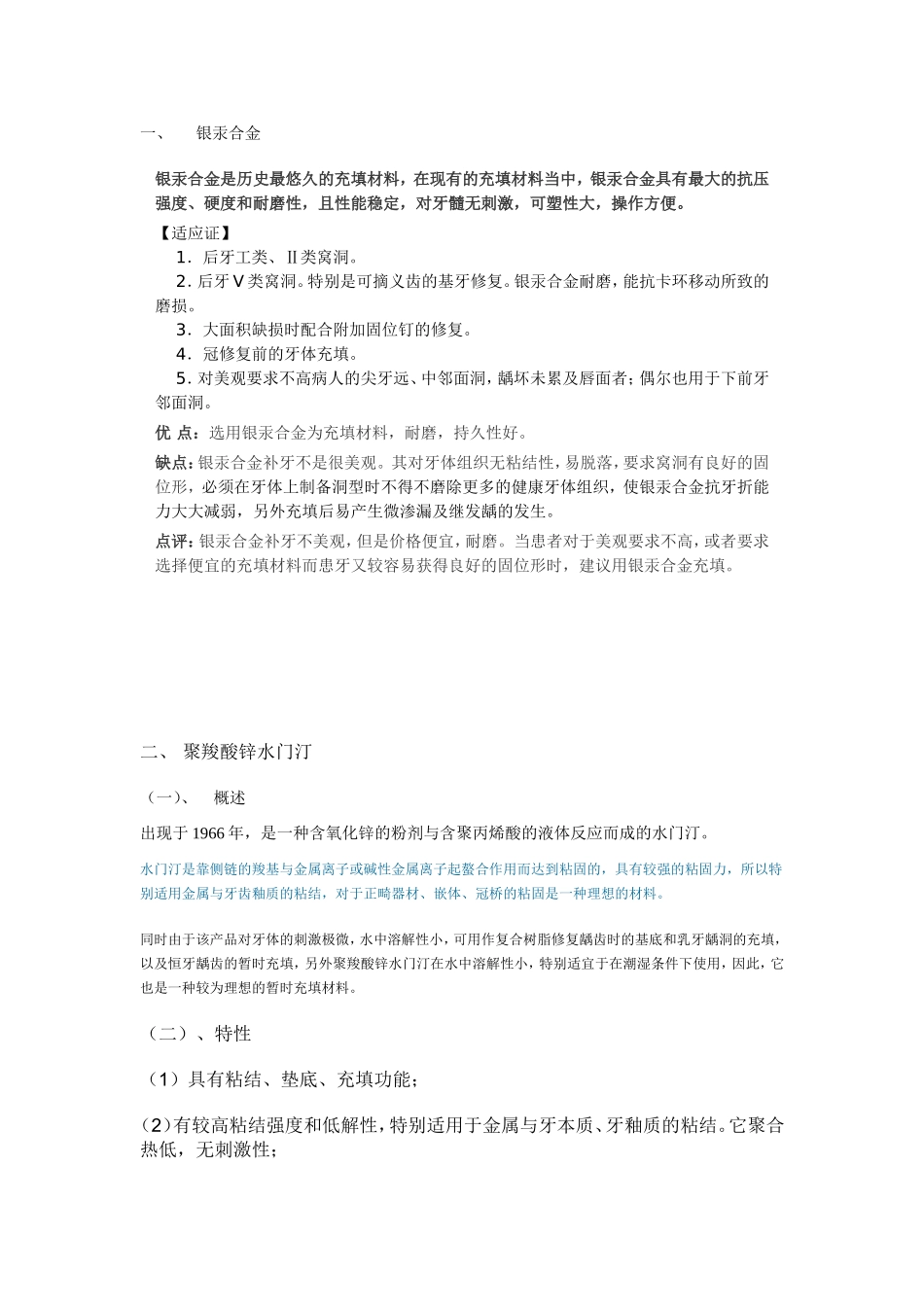

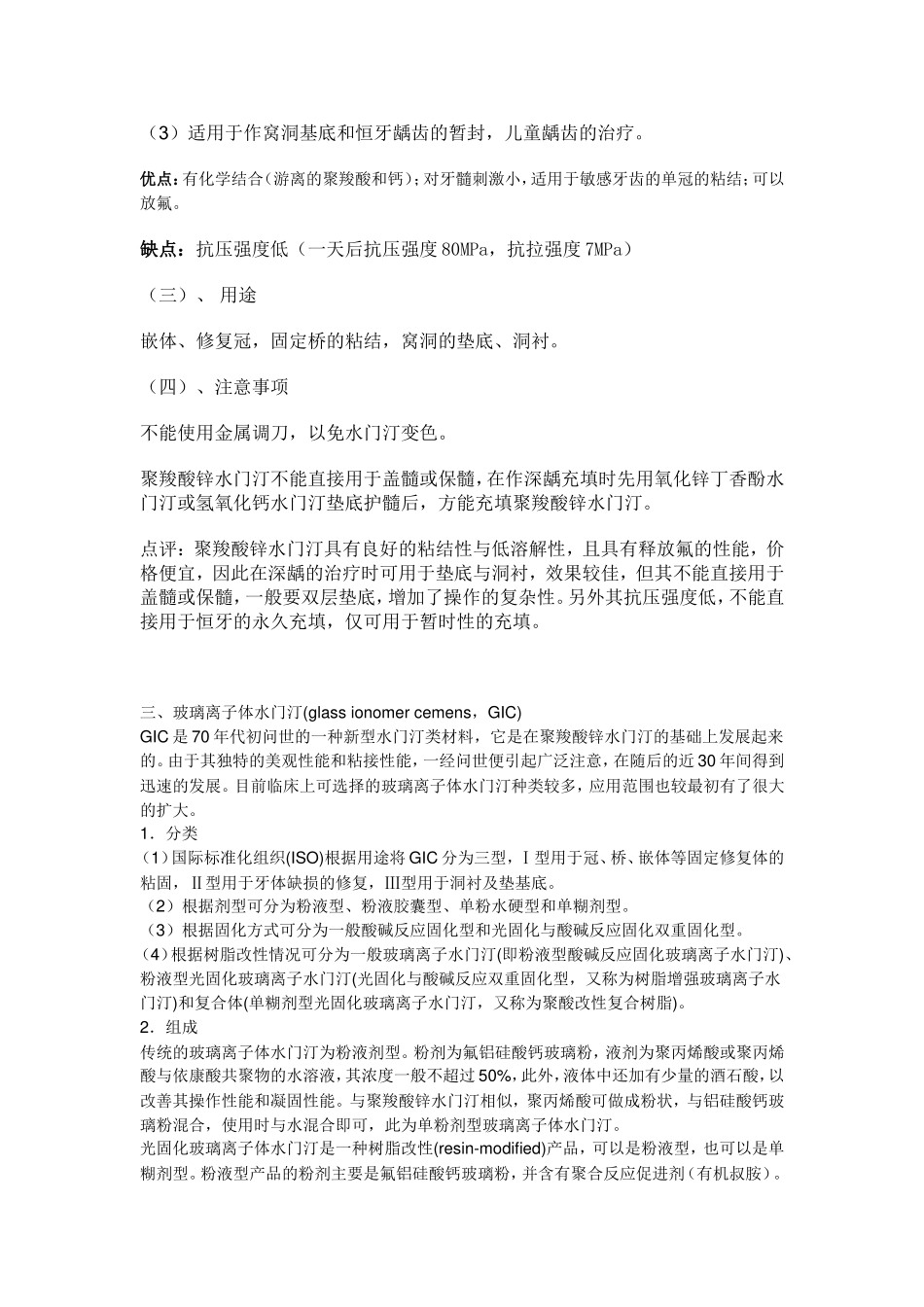

一、银汞合金银汞合金是历史最悠久的充填材料，在现有的充填材料当中，银汞合金具有最大的抗压强度、硬度和耐磨性，且性能稳定，对牙髓无刺激，可塑性大，操作方便。【适应证】1．后牙工类、Ⅱ类窝洞。2．后牙V类窝洞。特别是可摘义齿的基牙修复。银汞合金耐磨，能抗卡环移动所致的磨损。3．大面积缺损时配合附加固位钉的修复。4．冠修复前的牙体充填。5．对美观要求不高病人的尖牙远、中邻面洞，龋坏未累及唇面者；偶尔也用于下前牙邻面洞。优点：选用银汞合金为充填材料，耐磨，持久性好。缺点：银汞合金补牙不是很美观。其对牙体组织无粘结性，易脱落，要求窝洞有良好的固位形，必须在牙体上制备洞型时不得不磨除更多的健康牙体组织，使银汞合金抗牙折能力大大减弱，另外充填后易产生微渗漏及继发龋的发生。点评：银汞合金补牙不美观，但是价格便宜，耐磨。当患者对于美观要求不高，或者要求选择便宜的充填材料而患牙又较容易获得良好的固位形时，建议用银汞合金充填。二、聚羧酸锌水门汀（一）、概述出现于1966年，是一种含氧化锌的粉剂与含聚丙烯酸的液体反应而成的水门汀。水门汀是靠侧链的羧基与金属离子或碱性金属离子起螯合作用而达到粘固的，具有较强的粘固力，所以特别适用金属与牙齿釉质的粘结，对于正畸器材、嵌体、冠桥的粘固是一种理想的材料。同时由于该产品对牙体的刺激极微，水中溶解性小，可用作复合树脂修复龋齿时的基底和乳牙龋洞的充填，以及恒牙龋齿的暂时充填，另外聚羧酸锌水门汀在水中溶解性小，特别适宜于在潮湿条件下使用，因此，它也是一种较为理想的暂时充填材料。（二）、特性（1）具有粘结、垫底、充填功能；（2）有较高粘结强度和低解性，特别适用于金属与牙本质、牙釉质的粘结。它聚合热低，无刺激性；（3）适用于作窝洞基底和恒牙龋齿的暂封，儿童龋齿的治疗。优点：有化学结合（游离的聚羧酸和钙）；对牙髓刺激小，适用于敏感牙齿的单冠的粘结；可以放氟。缺点：抗压强度低（一天后抗压强度80MPa，抗拉强度7MPa）（三）、用途嵌体、修复冠，固定桥的粘结，窝洞的垫底、洞衬。（四）、注意事项不能使用金属调刀，以免水门汀变色。聚羧酸锌水门汀不能直接用于盖髓或保髓，在作深龋充填时先用氧化锌丁香酚水门汀或氢氧化钙水门汀垫底护髓后，方能充填聚羧酸锌水门汀。点评：聚羧酸锌水门汀具有良好的粘结性与低溶解性，且具有释放氟的性能，价格便宜，因此在深龋的治疗时可用于垫底与洞衬，效果较佳，但其不能直接用于盖髓或保髓，一般要双层垫底，增加了操作的复杂性。另外其抗压强度低，不能直接用于恒牙的永久充填，仅可用于暂时性的充填。三、玻璃离子体水门汀(glassionomercemens，GIC)GIC是70年代初问世的一种新型水门汀类材料，它是在聚羧酸锌水门汀的基础上发展起来的。由于其独特的美观性能和粘接性能，一经问世便引起广泛注意，在随后的近30年间得到迅速的发展。目前临床上可选择的玻璃离子体水门汀种类较多，应用范围也较最初有了很大的扩大。1．分类（1）国际标准化组织(ISO)根据用途将GIC分为三型，Ⅰ型用于冠、桥、嵌体等固定修复体的粘固，Ⅱ型用于牙体缺损的修复，Ⅲ型用于洞衬及垫基底。（2）根据剂型可分为粉液型、粉液胶囊型、单粉水硬型和单糊剂型。（3）根据固化方式可分为一般酸碱反应固化型和光固化与酸碱反应固化双重固化型。（4）根据树脂改性情况可分为一般玻璃离子水门汀(即粉液型酸碱反应固化玻璃离子水门汀)、粉液型光固化玻璃离子水门汀(光固化与酸碱反应双重固化型，又称为树脂增强玻璃离子水门汀)和复合体(单糊剂型光固化玻璃离子水门汀，又称为聚酸改性复合树脂)。2．组成传统的玻璃离子体水门汀为粉液剂型。粉剂为氟铝硅酸钙玻璃粉，液剂为聚丙烯酸或聚丙烯酸与依康酸共聚物的水溶液，其浓度一般不超过50%，此外，液体中还加有少量的酒石酸，以改善其操作性能和凝固性能。与聚羧酸锌水门汀相似，聚丙烯酸可做成粉状，与铝硅酸钙玻璃粉混合，使用时与水混合即可，此为单粉剂型玻璃离子体水门汀。光固化玻璃离子体水门汀是一种树脂改性(resin-modified)产品，可以是粉液型，也可以是单糊剂型。粉液型产品的粉剂...
