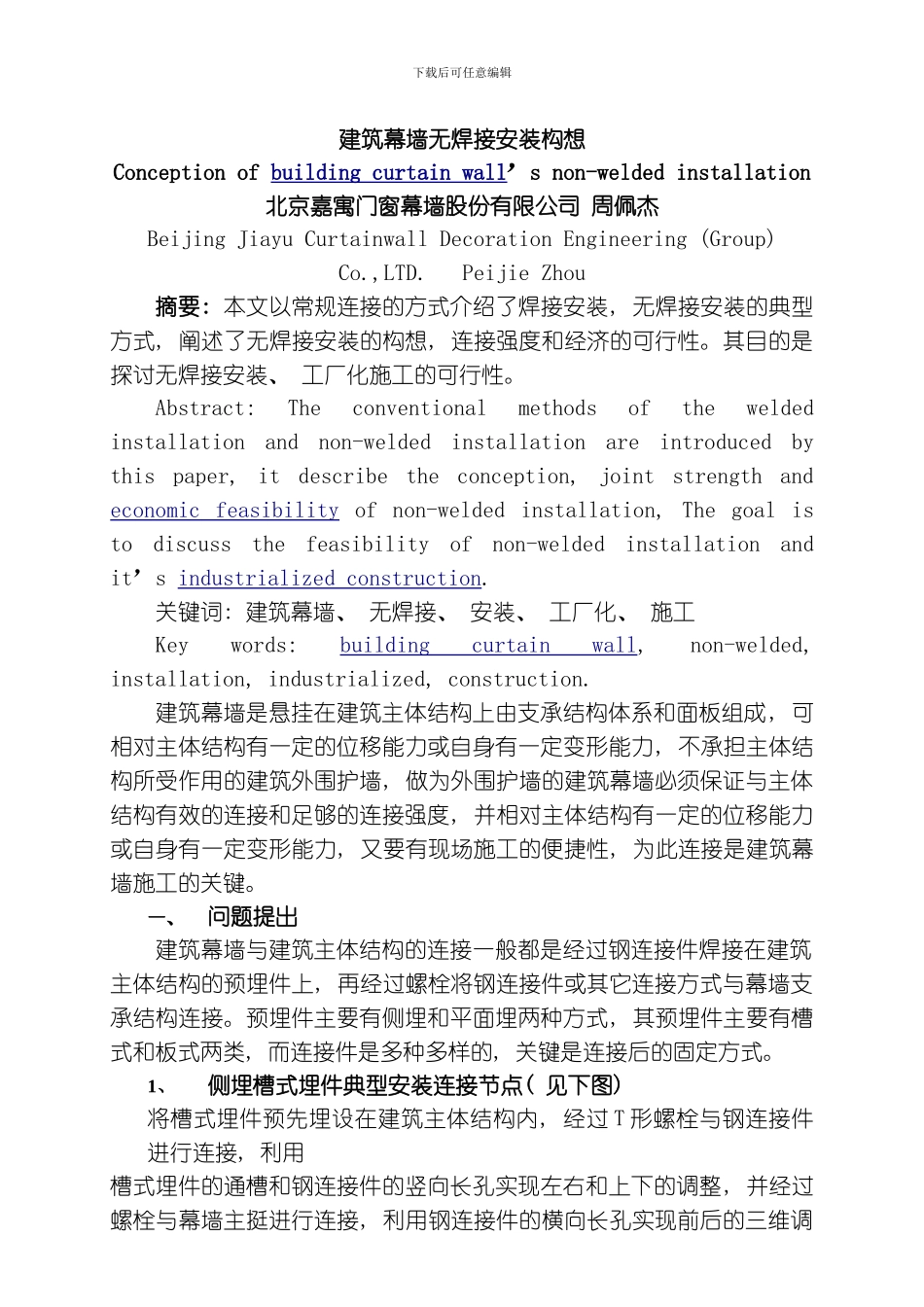

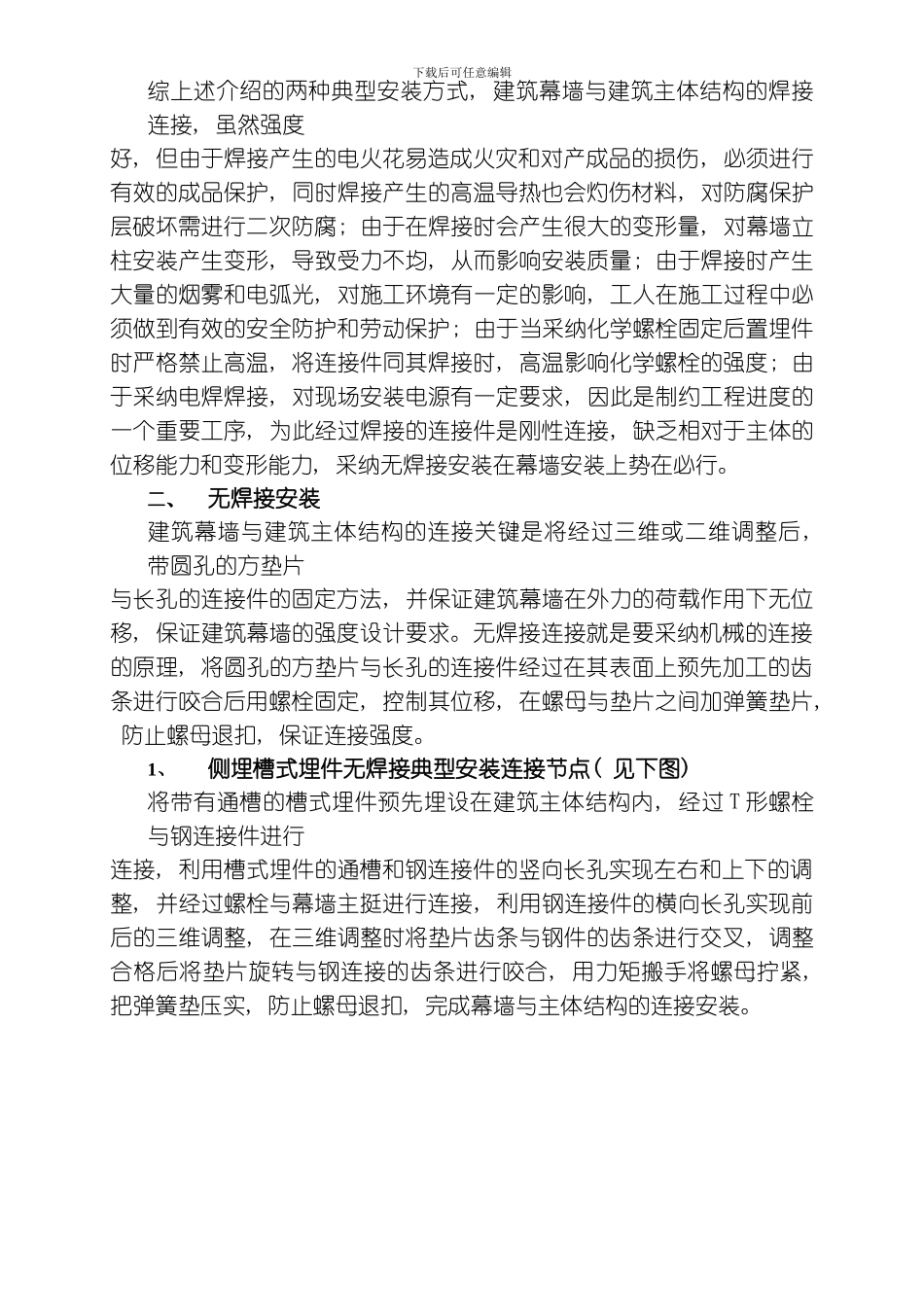

下载后可任意编辑建筑幕墙无焊接安装构想Conception of building curtain wall’s non-welded installation北京嘉寓门窗幕墙股份有限公司 周佩杰Beijing Jiayu Curtainwall Decoration Engineering (Group) Co.,LTD. Peijie Zhou摘要: 本文以常规连接的方式介绍了焊接安装, 无焊接安装的典型方式, 阐述了无焊接安装的构想, 连接强度和经济的可行性。其目的是探讨无焊接安装、 工厂化施工的可行性。Abstract: The conventional methods of the welded installation and non-welded installation are introduced by this paper, it describe the conception, joint strength and economic feasibility of non-welded installation, The goal is to discuss the feasibility of non-welded installation and it’s industrialized construction.关键词: 建筑幕墙、 无焊接、 安装、 工厂化、 施工Key words: building curtain wall, non-welded, installation, industrialized, construction.建筑幕墙是悬挂在建筑主体结构上由支承结构体系和面板组成, 可相对主体结构有一定的位移能力或自身有一定变形能力, 不承担主体结构所受作用的建筑外围护墙, 做为外围护墙的建筑幕墙必须保证与主体结构有效的连接和足够的连接强度, 并相对主体结构有一定的位移能力或自身有一定变形能力, 又要有现场施工的便捷性, 为此连接是建筑幕墙施工的关键。一、问题提出建筑幕墙与建筑主体结构的连接一般都是经过钢连接件焊接在建筑主体结构的预埋件上, 再经过螺栓将钢连接件或其它连接方式与幕墙支承结构连接。预埋件主要有侧埋和平面埋两种方式, 其预埋件主要有槽式和板式两类, 而连接件是多种多样的, 关键是连接后的固定方式。1、侧埋槽式埋件典型安装连接节点( 见下图) 将槽式埋件预先埋设在建筑主体结构内, 经过 T 形螺栓与钢连接件进行连接, 利用槽式埋件的通槽和钢连接件的竖向长孔实现左右和上下的调整, 并经过螺栓与幕墙主挺进行连接, 利用钢连接件的横向长孔实现前后的三维调下载后可任意编辑整, 三维调整合格后将螺母与垫片、 垫片与钢连接件焊接牢固, 完成幕墙与主体结构的连接安装。2、侧埋板式埋件典型安装连接节点( 见下图) 将板式埋件预先埋设在建筑主体结构内, 将钢连接件与板式埋件进行点焊, 并经过螺栓与幕墙主挺进行连接, 利用钢连接件的横向...
