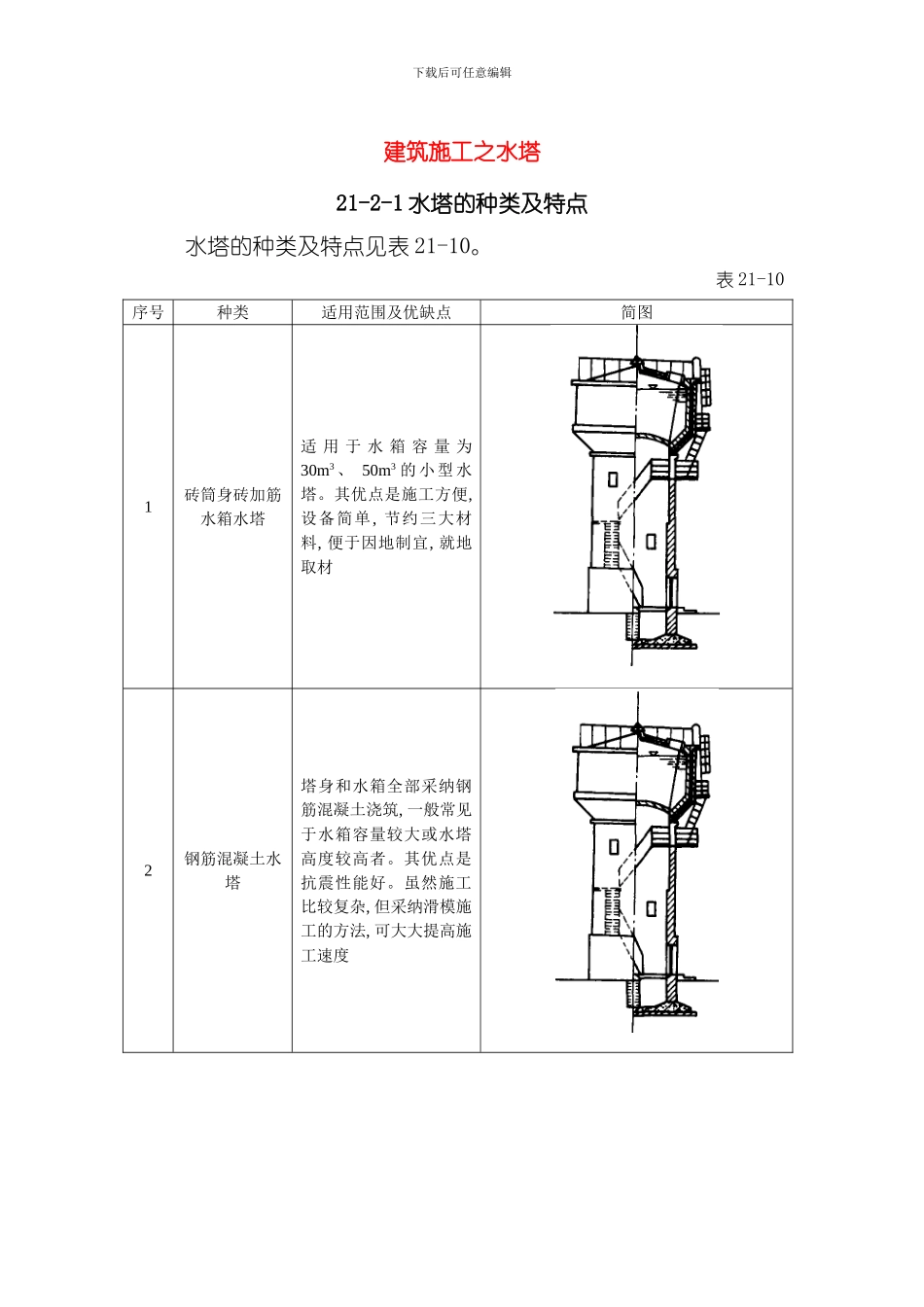

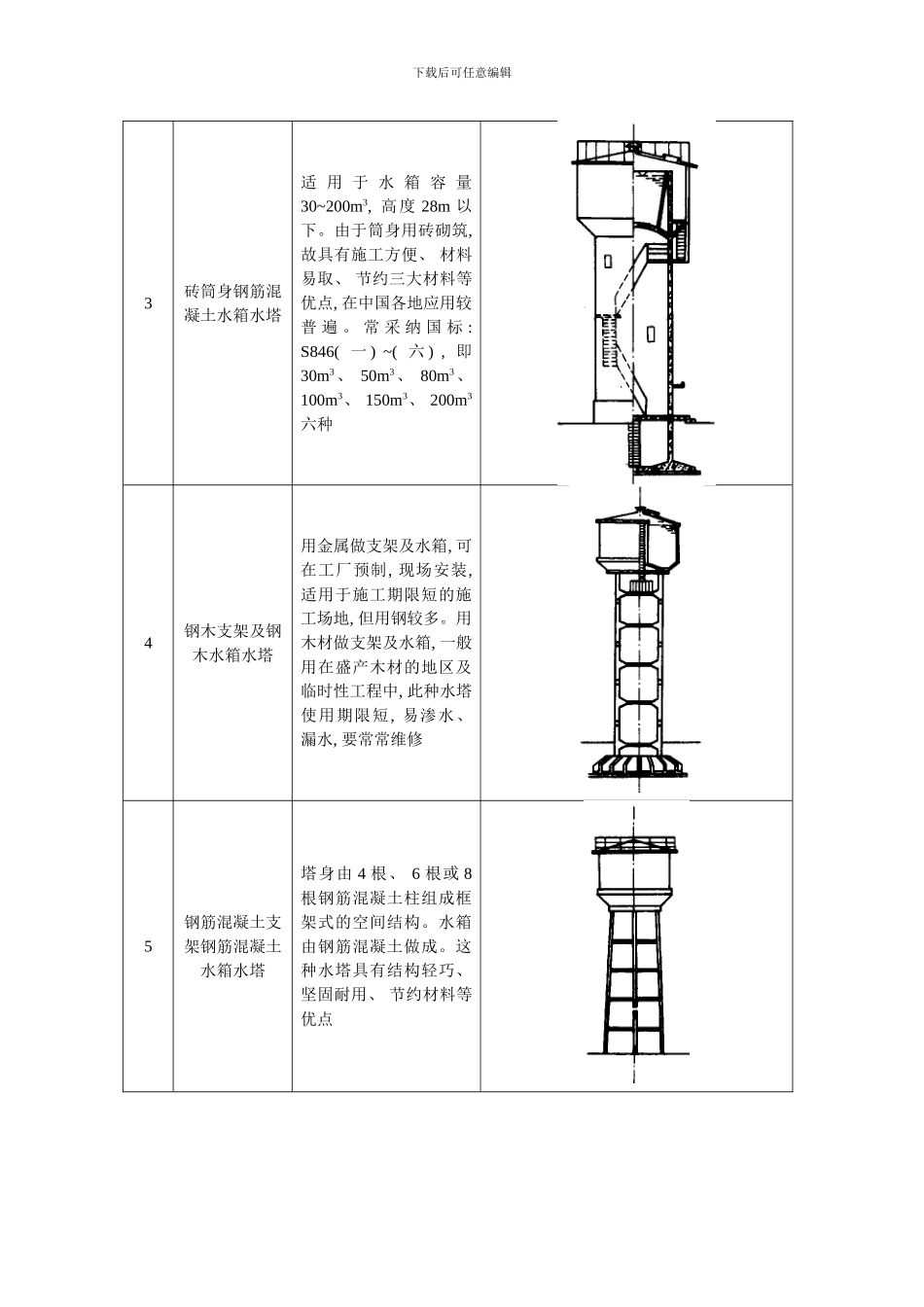

下载后可任意编辑建筑施工之水塔21-2-1 水塔的种类及特点水塔的种类及特点见表 21-10。表 21-10序号种类适用范围及优缺点简图1砖筒身砖加筋水箱水塔适 用 于 水 箱 容 量 为30m3、 50m3 的小型水塔。其优点是施工方便, 设备简单, 节约三大材料, 便于因地制宜, 就地取材2钢筋混凝土水塔塔身和水箱全部采纳钢筋混凝土浇筑, 一般常见于水箱容量较大或水塔高度较高者。其优点是抗震性能好。虽然施工比较复杂, 但采纳滑模施工的方法, 可大大提高施工速度下载后可任意编辑3砖筒身钢筋混凝土水箱水塔适 用 于 水 箱 容 量30~200m3, 高度 28m 以下。由于筒身用砖砌筑, 故具有施工方便、 材料易取、 节约三大材料等优点, 在中国各地应用较普 遍 。 常 采 纳 国 标 : S846( 一 ) ~( 六 ) , 即30m3、 50m3、 80m3、 100m3、 150m3、 200m3六种4钢木支架及钢木水箱水塔用金属做支架及水箱, 可在工厂预制, 现场安装, 适用于施工期限短的施工场地, 但用钢较多。用木材做支架及水箱, 一般用在盛产木材的地区及临时性工程中, 此种水塔使用期限短, 易渗水、 漏水, 要常常维修5钢筋混凝土支架钢筋混凝土水箱水塔塔身由 4 根、 6 根或 8根钢筋混凝土柱组成框架式的空间结构。水箱由钢筋混凝土做成。这种水塔具有结构轻巧、 坚固耐用、 节约材料等优点下载后可任意编辑6装配式水塔装配式水塔由钢丝网水泥水箱、 装配式预应力钢筋混凝土抽空杆件支架及板式基础组成, 除基础现浇外, 水箱和支架杆件均为预制吊装。这种水塔具有节约材料、 缩短工期、 便于机械化施工等优点7钢筋混凝土倒锥壳水塔塔身为钢筋混凝土( 可采纳滑模施工) , 倒锥壳钢筋混凝土水箱就地预制, 利用液压提升设备提升到设计高度后, 用钢梁固定, 再进行防水处理。这 种 水 塔 具 有 结 构 紧凑、 造型美观、 施工期短等优点8烟囱水塔利用烟囱作为水塔的塔身, 将水箱套在烟囱筒身上, 水箱常见钢筋混凝土制作。这种水塔由于不需另做塔身, 因此, 节约了材料, 减少了投资, 并具有一定的保温效果21-2-2 水箱的构造及适用范围水箱的构造及适用范围见表 21-11。下载后可任意编辑水箱的构造及适用范围表 21-11序号名称构造特点构造简图适用范围1钢 筋混 凝土 平底 水箱混凝土强度等级为 C20, 护 壁 为 M5 砂 浆 砌MU7.5 砖, 池顶做保温层、 防水层, 池内抹防水层适 用 于30m3、 50m3 ...
