建筑施工之脚手架结构范本支撑架的构造和设计模板

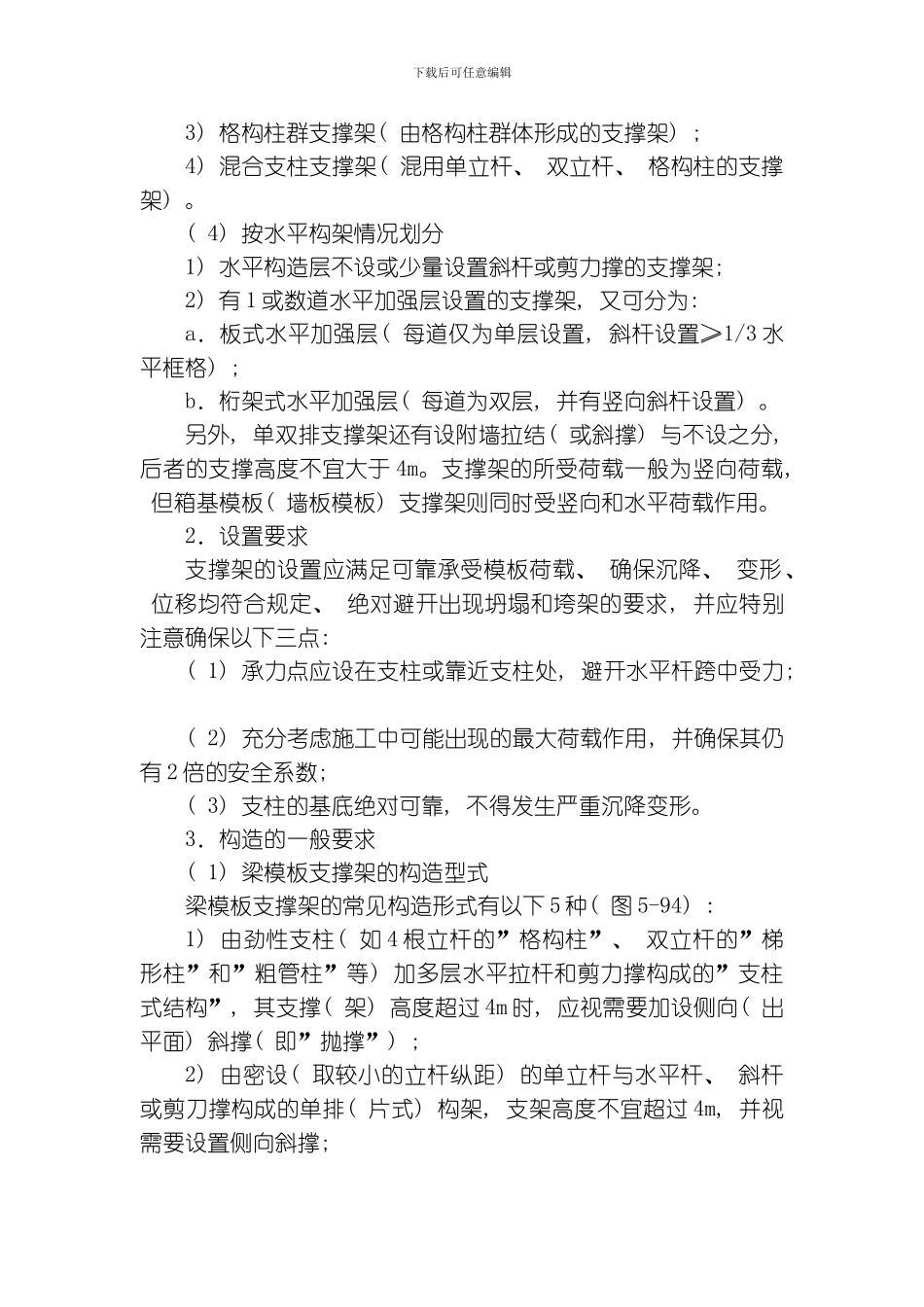

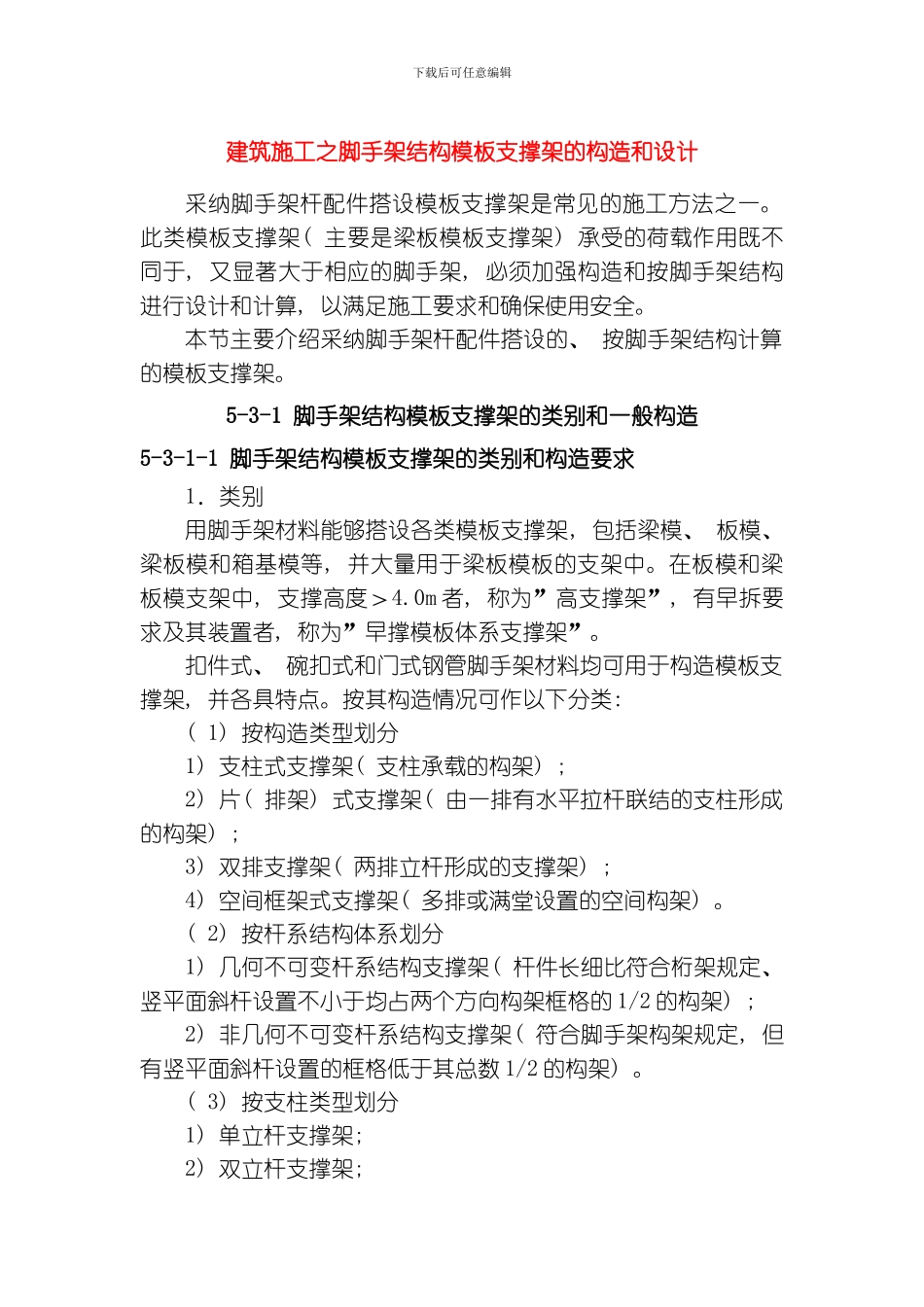

下载后可任意编辑建筑施工之脚手架结构模板支撑架的构造和设计采纳脚手架杆配件搭设模板支撑架是常见的施工方法之一。此类模板支撑架( 主要是梁板模板支撑架) 承受的荷载作用既不同于, 又显著大于相应的脚手架, 必须加强构造和按脚手架结构进行设计和计算, 以满足施工要求和确保使用安全。本节主要介绍采纳脚手架杆配件搭设的、 按脚手架结构计算的模板支撑架。5-3-1 脚手架结构模板支撑架的类别和一般构造5-3-1-1 脚手架结构模板支撑架的类别和构造要求1．类别用脚手架材料能够搭设各类模板支撑架, 包括梁模、 板模、 梁板模和箱基模等, 并大量用于梁板模板的支架中。在板模和梁板模支架中, 支撑高度＞4.0m 者, 称为”高支撑架”, 有早拆要求及其装置者, 称为”早撑模板体系支撑架”。扣件式、 碗扣式和门式钢管脚手架材料均可用于构造模板支撑架, 并各具特点。按其构造情况可作以下分类: ( 1) 按构造类型划分1) 支柱式支撑架( 支柱承载的构架) ; 2) 片( 排架) 式支撑架( 由一排有水平拉杆联结的支柱形成的构架) ; 3) 双排支撑架( 两排立杆形成的支撑架) ; 4) 空间框架式支撑架( 多排或满堂设置的空间构架) 。( 2) 按杆系结构体系划分1) 几何不可变杆系结构支撑架( 杆件长细比符合桁架规定、 竖平面斜杆设置不小于均占两个方向构架框格的 1/2 的构架) ; 2) 非几何不可变杆系结构支撑架( 符合脚手架构架规定, 但有竖平面斜杆设置的框格低于其总数 1/2 的构架) 。( 3) 按支柱类型划分1) 单立杆支撑架; 2) 双立杆支撑架; 下载后可任意编辑3) 格构柱群支撑架( 由格构柱群体形成的支撑架) ; 4) 混合支柱支撑架( 混用单立杆、 双立杆、 格构柱的支撑架) 。( 4) 按水平构架情况划分1) 水平构造层不设或少量设置斜杆或剪力撑的支撑架; 2) 有 1 或数道水平加强层设置的支撑架, 又可分为: a．板式水平加强层( 每道仅为单层设置, 斜杆设置≥1/3 水平框格) ; b．桁架式水平加强层( 每道为双层, 并有竖向斜杆设置) 。另外, 单双排支撑架还有设附墙拉结( 或斜撑) 与不设之分, 后者的支撑高度不宜大于 4m。支撑架的所受荷载一般为竖向荷载, 但箱基模板( 墙板模板) 支撑架则同时受竖向和水平荷载作用。2．设置要求支撑架的设置应满足可靠承受模板荷载、 确保沉降、 变形、 位移均符合规定、 绝对避开出现坍塌和垮架的要求, 并应特别注意确保以下三点: ( 1)...
