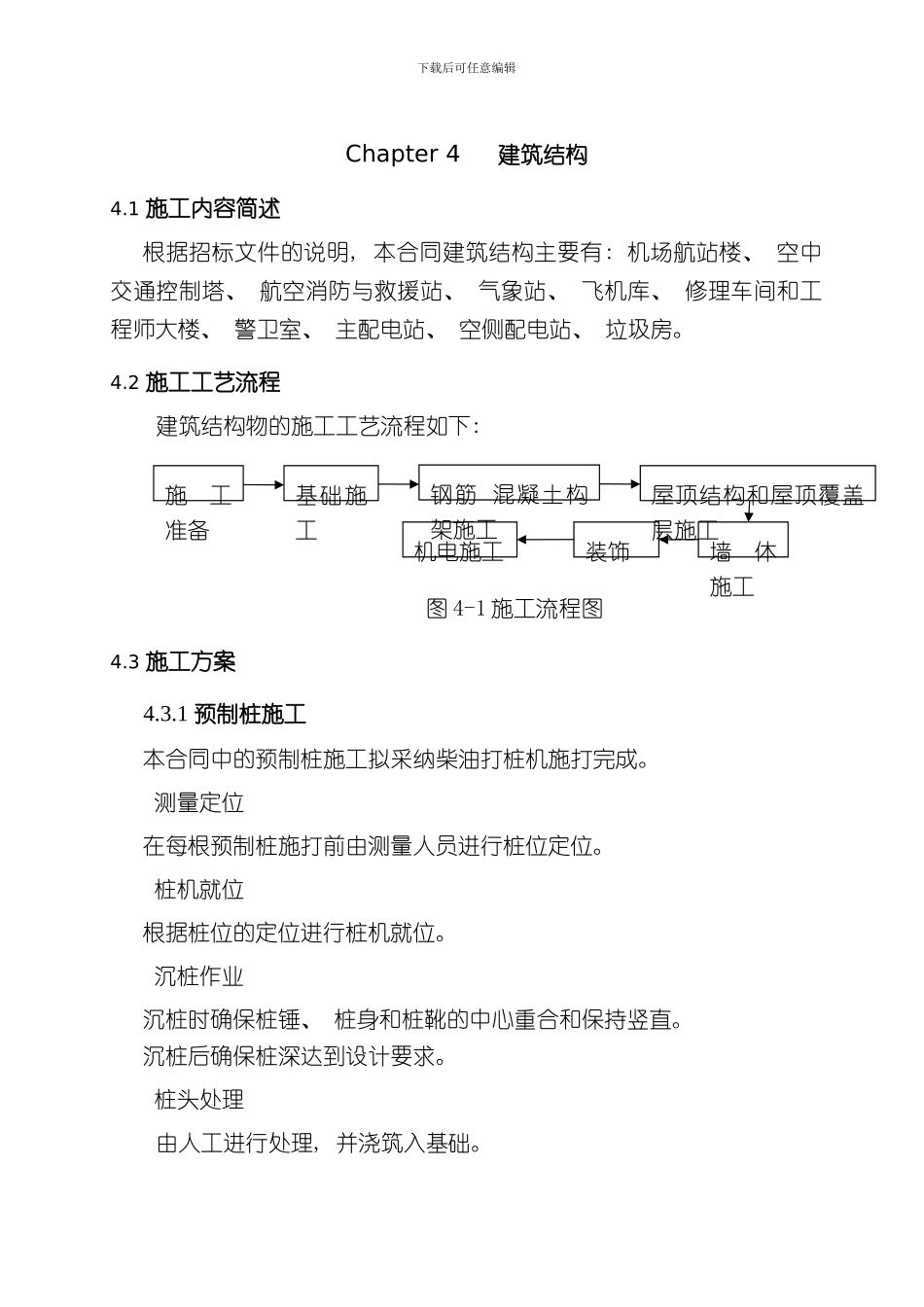

下载后可任意编辑Chapter 4 建筑结构4.1 施工内容简述根据招标文件的说明, 本合同建筑结构主要有: 机场航站楼、 空中交通控制塔、 航空消防与救援站、 气象站、 飞机库、 修理车间和工程师大楼、 警卫室、 主配电站、 空侧配电站、 垃圾房。4.2 施工工艺流程建筑结构物的施工工艺流程如下: 图 4-1 施工流程图4.3 施工方案4.3.1 预制桩施工本合同中的预制桩施工拟采纳柴油打桩机施打完成。测量定位在每根预制桩施打前由测量人员进行桩位定位。桩机就位根据桩位的定位进行桩机就位。沉桩作业沉桩时确保桩锤、 桩身和桩靴的中心重合和保持竖直。沉桩后确保桩深达到设计要求。桩头处理由人工进行处理, 并浇筑入基础。机电施工装饰墙体施工施工准备基础施工钢筋 混凝土构架施工屋顶结构和屋顶覆盖层施工下载后可任意编辑4.3.2 模板工程为保证结构的混凝土施工质量, 本工程拟采纳木模与钢模相结合确保混凝土达到内实外光的效果。4.3.2.1 基础模板基础周边及基础底板采纳木模支设, 地梁采纳砖胎模。4.3.2.2 柱模板柱模采组合钢模与木模进行架设。施工工艺流程如下: 图 4-2 柱体施工流程图4.3.2.3 梁板模板梁板模板根据木模板碗扣架支撑体系施工。为配合梁钢筋绑扎, 模板必须跳格支设, 严格控制起拱率, 用双面胶粘贴拼缝, 涂刷脱模剂。4.3.2.4 电梯井模板电梯井模板用普通木模板散拼, 四角用钢角模, 在墙体内预埋套管, 用高强螺杆对拉, 用双面海棉胶贴拼缝。4.3.2.5 楼梯模板楼梯模板采纳封闭式模板, 踏步上模板两端预留楼梯栏杆埋件孔。4.3.3 钢筋工程清 理 柱 基杂物校 正 柱 插筋搭 设 脚 手架弹线定位校正柱模固定拉筋浇 筑 混 凝土拆 除 脚 手架拆模清 理 、 修整模板养 护 混 凝土绑扎柱钢、 安放预埋件模 板 下 口找平柱 模 板 就位柱模组合下载后可任意编辑4.3.3.1 施工流程钢筋进场→钢筋下料→钢筋加工→现场施工→整改验收4.3.3.2 钢筋工程施工要点1、 钢筋进场根据设计图纸要求数量、 型号、 规格, 仔细核对, 合理采购钢筋钢筋进场后及时上报主管部门验收, 同时根据规定进行见证取样工作, 合格后方可进行下道工序。2、 钢筋下料依据结构施工图、 法律规范要求、 施工方案, 确定弯曲调整值、 弯钩增加长度、 箍筋调整值等参数, 钢筋下料单由技术部门审核后才能正式施工, 确保下料长度准确。3、 钢筋加工钢筋加工要严格根据放样结果和操作规程进行,...
