环控电控柜设备样机验收大纲

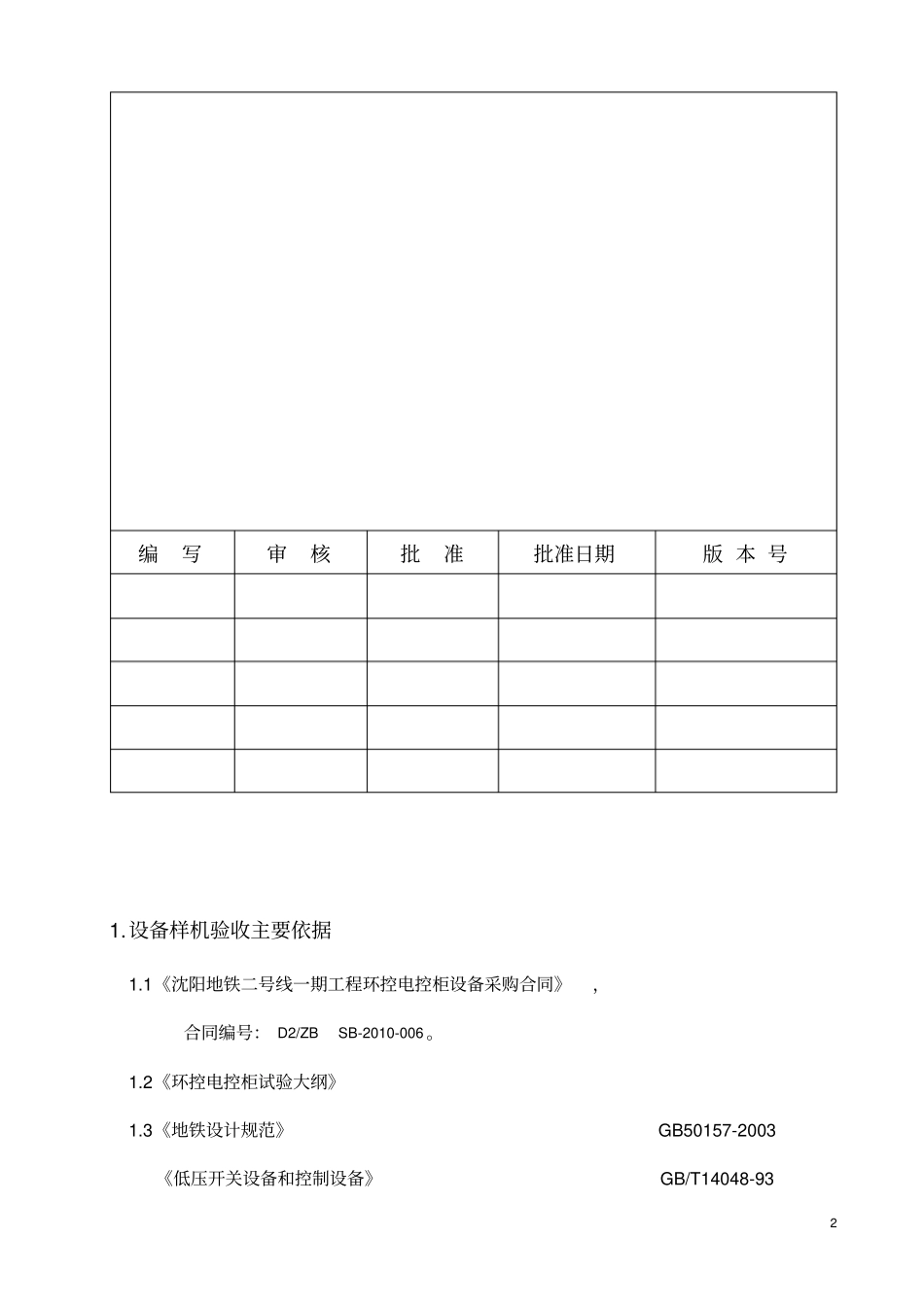

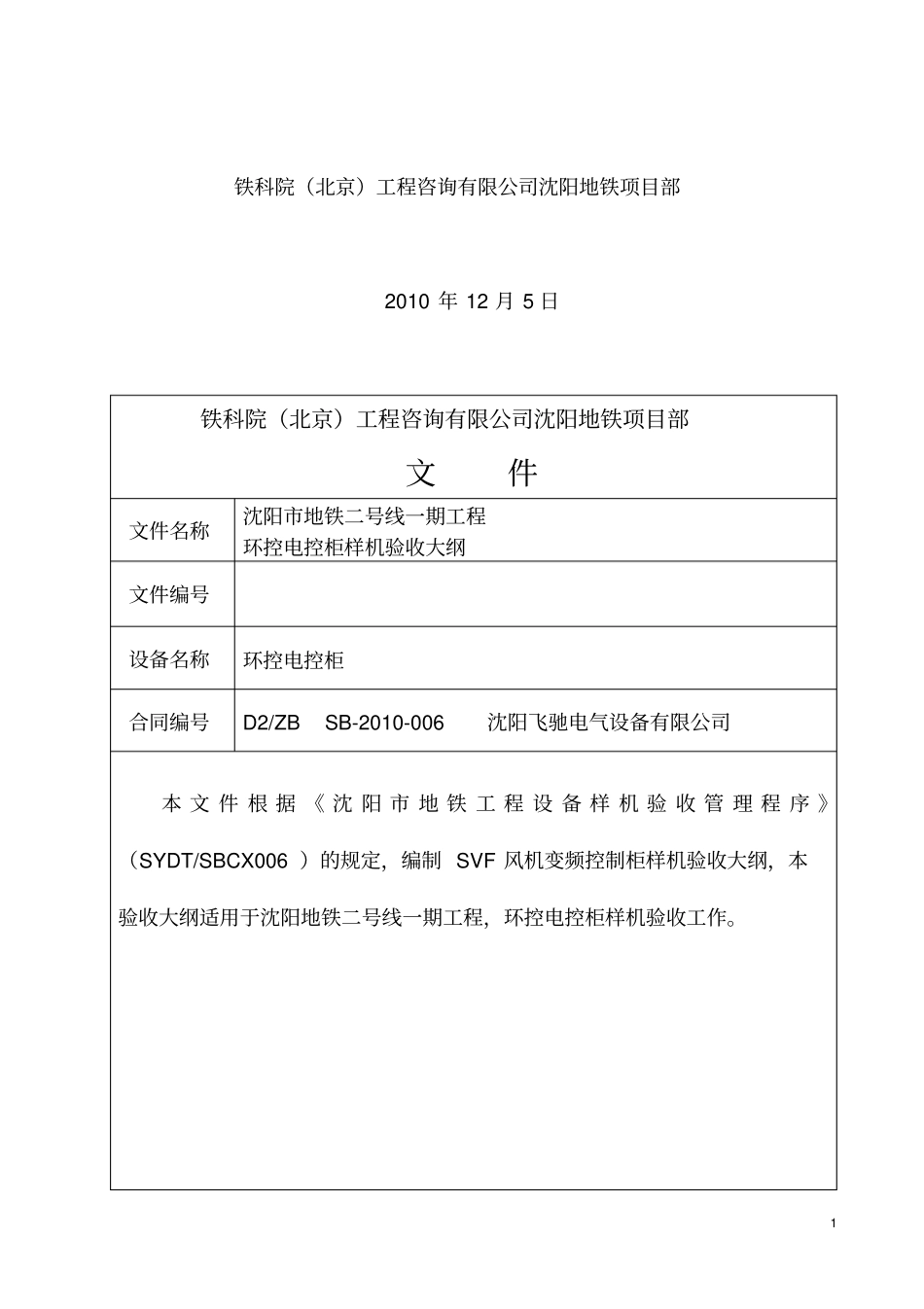

SYDT/SBCX006-1 设备样机验收大纲沈阳市地铁二号线一期工程（动力、照明系统）设备样机验收大纲设备名称：环控电控柜型号规格： MNS 系列380V AC/220 V AC生产厂家：沈阳飞驰电气设备有限公司1 铁科院（北京）工程咨询有限公司沈阳地铁项目部2010 年 12 月 5 日铁科院（北京）工程咨询有限公司沈阳地铁项目部文件文件名称沈阳市地铁二号线一期工程环控电控柜样机验收大纲文件编号设备名称环控电控柜合同编号D2/ZB SB-2010-006 沈阳飞驰电气设备有限公司本 文 件 根 据 《 沈 阳 市 地 铁 工 程 设 备 样 机 验 收 管 理 程 序 》（SYDT/SBCX006 ）的规定，编制 SVF 风机变频控制柜样机验收大纲，本验收大纲适用于沈阳地铁二号线一期工程，环控电控柜样机验收工作。2 编写审核批准批准日期版 本 号1.设备样机验收主要依据1.1《沈阳地铁二号线一期工程环控电控柜设备采购合同》，合同编号： D2/ZB SB-2010-006。1.2《环控电控柜试验大纲》1.3《地铁设计规范》GB50157-2003 《低压开关设备和控制设备》GB/T14048-93 3 《低压成套开关设备和控制设备》GB7251.1-97 《低压成套开关设备和控制设备》GB7251.2-97 《低压空气式隔离器、开关、隔离开关及熔断器组合电器》GB4012-85 《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.2-1998 《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》B/T17626.3-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》B/T17626.4-1998 《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》GB/T17626.5-1998 《远动终端通用技术条件》GB/T13729-1992 《远动设备及系统》GB/T15153-1998 《配电网自动化系统远动终端》DL/T721-2000 《直接动作指标模拟电气测量仪器及其附件IEC51 《指示灯和按钮的色标环境条件》IEC73 《交流断路器和接地保护》IEC129 《电流互感器》IEC185 《电压互感器》IEC186 《继电器》IEC255 《低压熔断器》IEC269 《低压开关设备和控制设备成套装置》IEC439 《绝缘和非绝缘导体的色标》IEC446 《人 -机界面（ MMI）动作规则》IEC447 《外壳防护等级》IEC529 《低压开关设备和控制设备》IEC947 1.4《沈阳市地铁工程设备样机验收管理程序》（SYDT/SBCX006 ）4 1.5《甲供设备监理实施细则》 （设备制造阶段）2.样机验收工作程序及方式按照设备样机验收管理程序(SYDT/SBCX006) 的要求，设备承包商向监理提...
