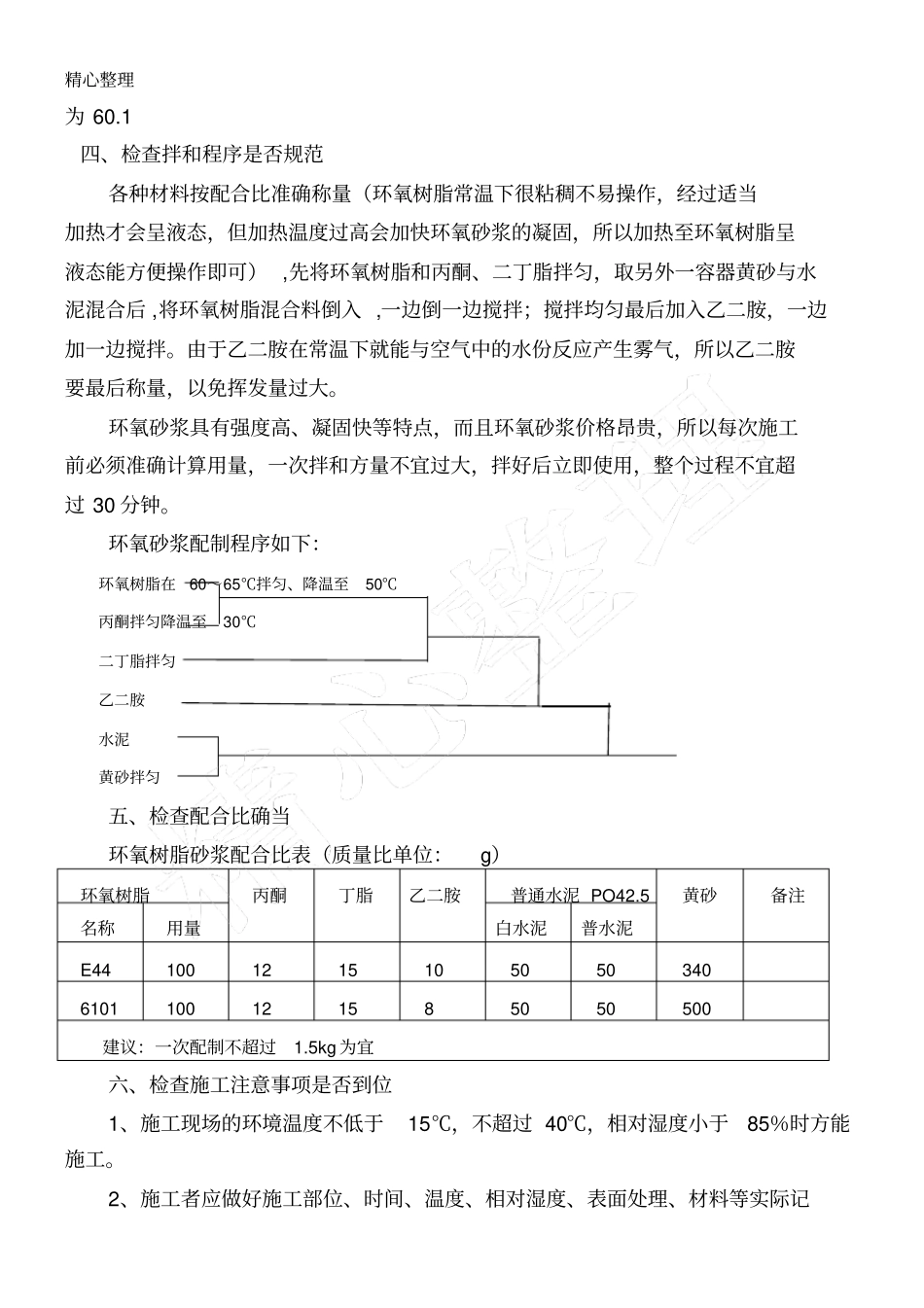

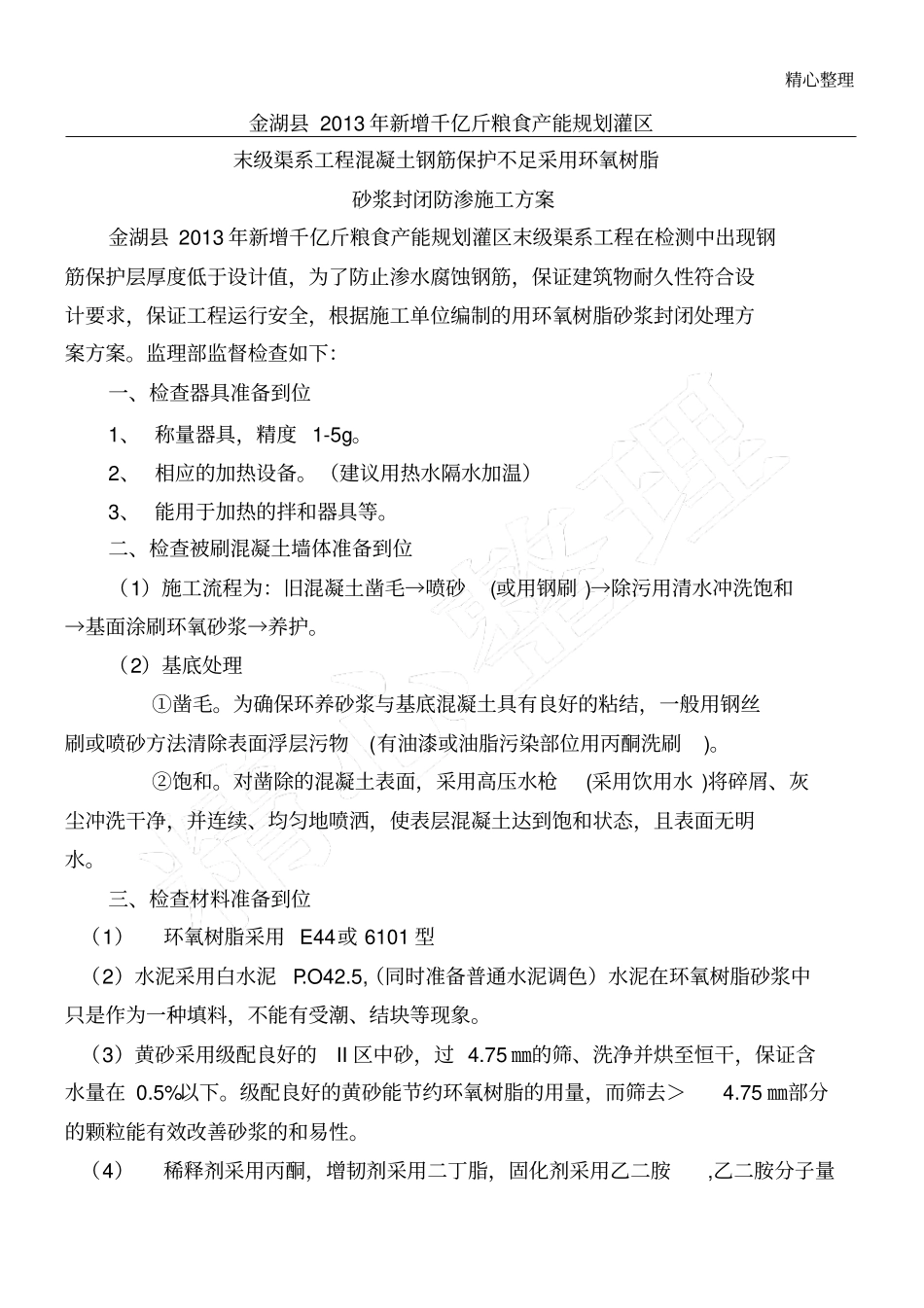

精心整理金湖县 2013 年新增千亿斤粮食产能规划灌区末级渠系工程混凝土钢筋保护不足采用环氧树脂砂浆封闭防渗施工方案金湖县 2013 年新增千亿斤粮食产能规划灌区末级渠系工程在检测中出现钢筋保护层厚度低于设计值，为了防止渗水腐蚀钢筋，保证建筑物耐久性符合设计要求，保证工程运行安全，根据施工单位编制的用环氧树脂砂浆封闭处理方案方案。监理部监督检查如下：一、检查器具准备到位1、 称量器具，精度 1-5g。2、 相应的加热设备。（建议用热水隔水加温）3、 能用于加热的拌和器具等。二、检查被刷混凝土墙体准备到位（1）施工流程为：旧混凝土凿毛→喷砂(或用钢刷 )→除污用清水冲洗饱和→基面涂刷环氧砂浆→养护。（2）基底处理①凿毛。为确保环养砂浆与基底混凝土具有良好的粘结，一般用钢丝刷或喷砂方法清除表面浮层污物(有油漆或油脂污染部位用丙酮洗刷)。②饱和。对凿除的混凝土表面，采用高压水枪(采用饮用水 )将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。三、检查材料准备到位（1）环氧树脂采用 E44或 6101 型（2）水泥采用白水泥P.O42.5,（同时准备普通水泥调色）水泥在环氧树脂砂浆中只是作为一种填料，不能有受潮、结块等现象。（3）黄砂采用级配良好的II 区中砂，过 4.75 ㎜的筛、洗净并烘至恒干，保证含水量在 0.5%以下。级配良好的黄砂能节约环氧树脂的用量，而筛去＞4.75 ㎜部分的颗粒能有效改善砂浆的和易性。（4）稀释剂采用丙酮，增韧剂采用二丁脂，固化剂采用乙二胺,乙二胺分子量精心整理为 60.1 四、检查拌和程序是否规范各种材料按配合比准确称量（环氧树脂常温下很粘稠不易操作，经过适当加热才会呈液态，但加热温度过高会加快环氧砂浆的凝固，所以加热至环氧树脂呈液态能方便操作即可） ,先将环氧树脂和丙酮、二丁脂拌匀，取另外一容器黄砂与水泥混合后 ,将环氧树脂混合料倒入 ,一边倒一边搅拌；搅拌均匀最后加入乙二胺，一边加一边搅拌。由于乙二胺在常温下就能与空气中的水份反应产生雾气，所以乙二胺要最后称量，以免挥发量过大。环氧砂浆具有强度高、凝固快等特点，而且环氧砂浆价格昂贵，所以每次施工前必须准确计算用量，一次拌和方量不宜过大，拌好后立即使用，整个过程不宜超过 30 分钟。环氧砂浆配制程序如下：环氧树脂在60～65℃拌匀、降温至50℃丙酮拌匀降温至30℃二丁脂拌匀乙二胺水泥黄砂拌匀五、检查配合比确当环氧树脂砂浆配合比表...
