强电施工技术及质量交底模板

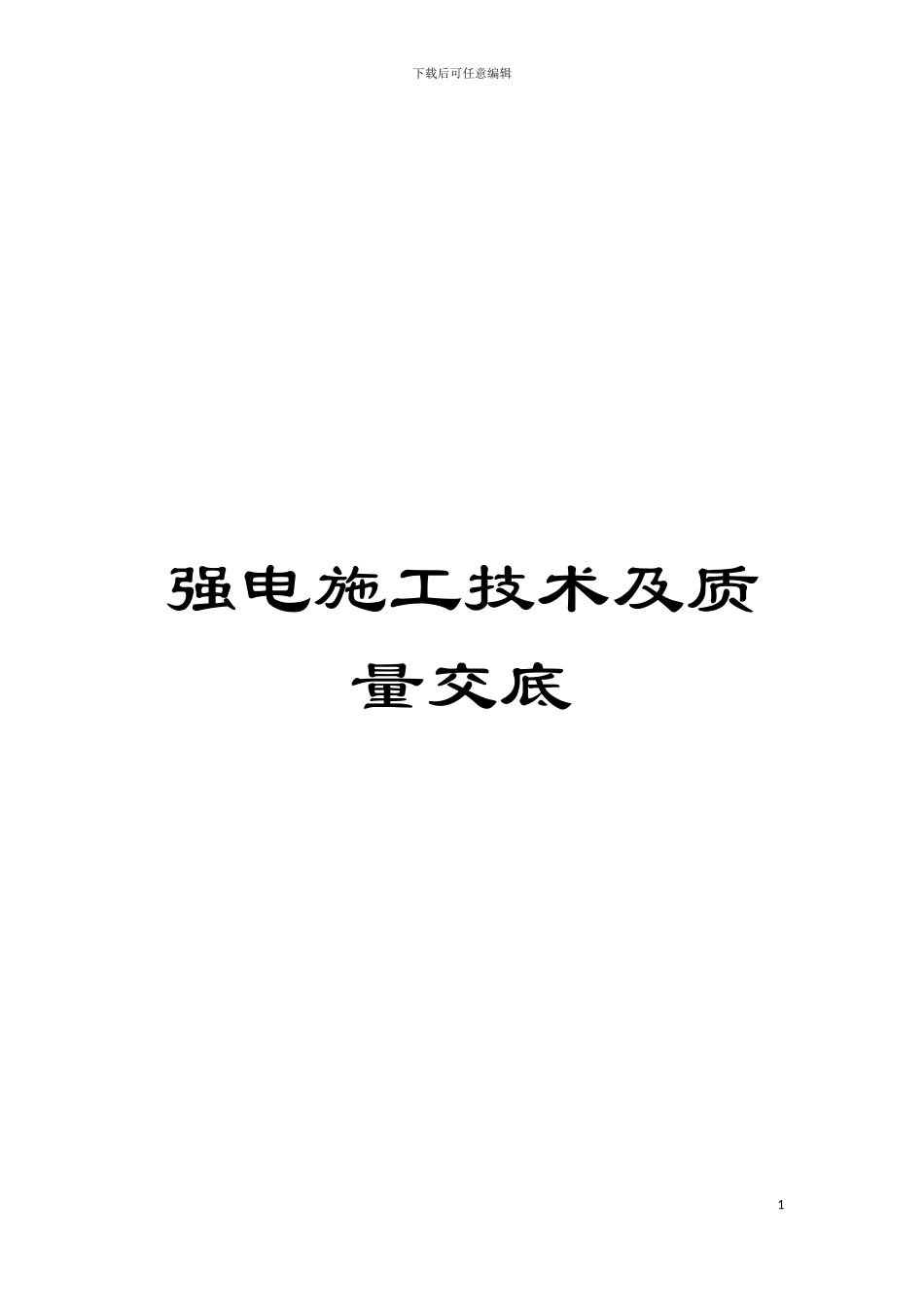

强电施工技术及质量交底模板_第1页
1/62

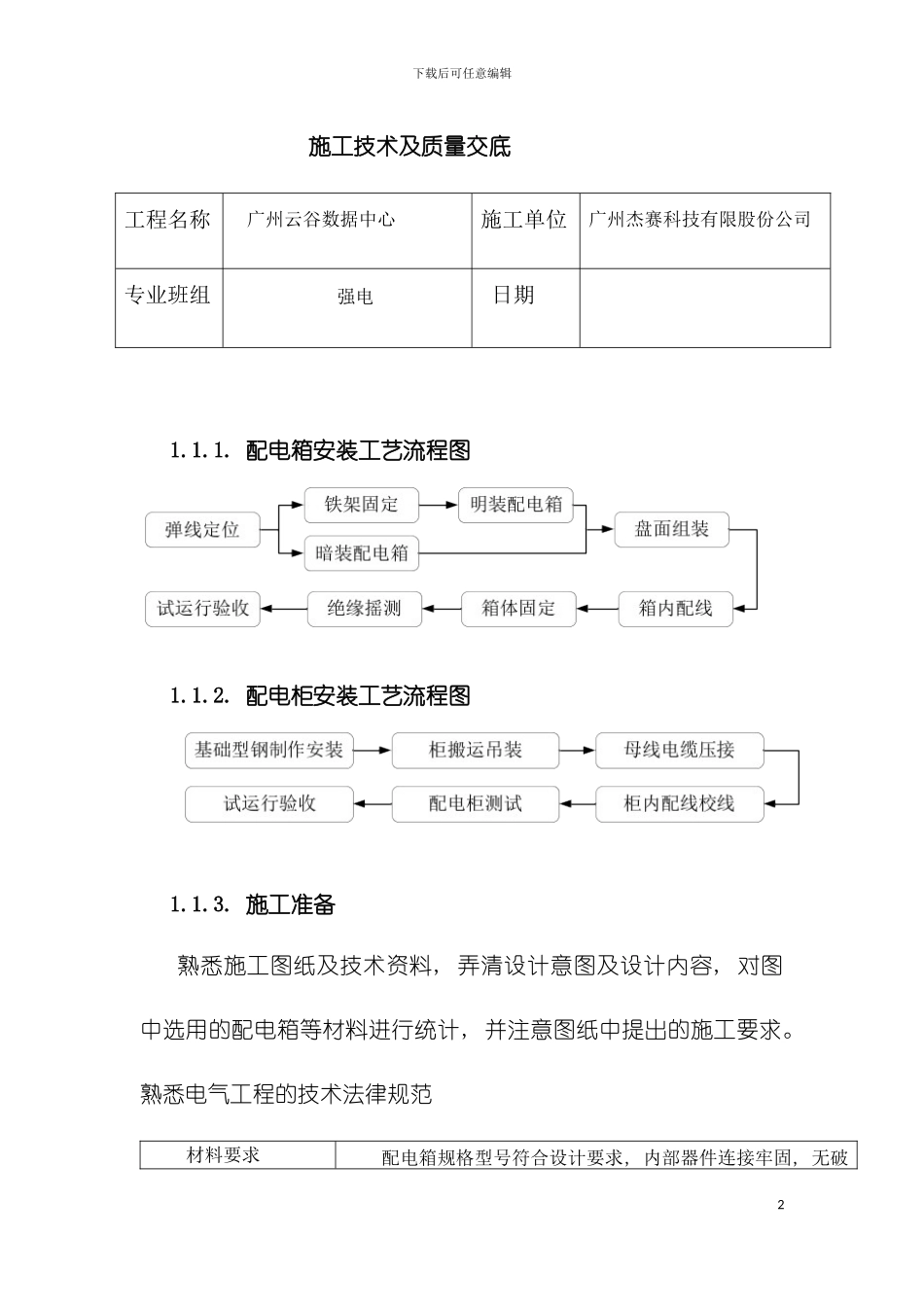

强电施工技术及质量交底模板_第2页
2/62

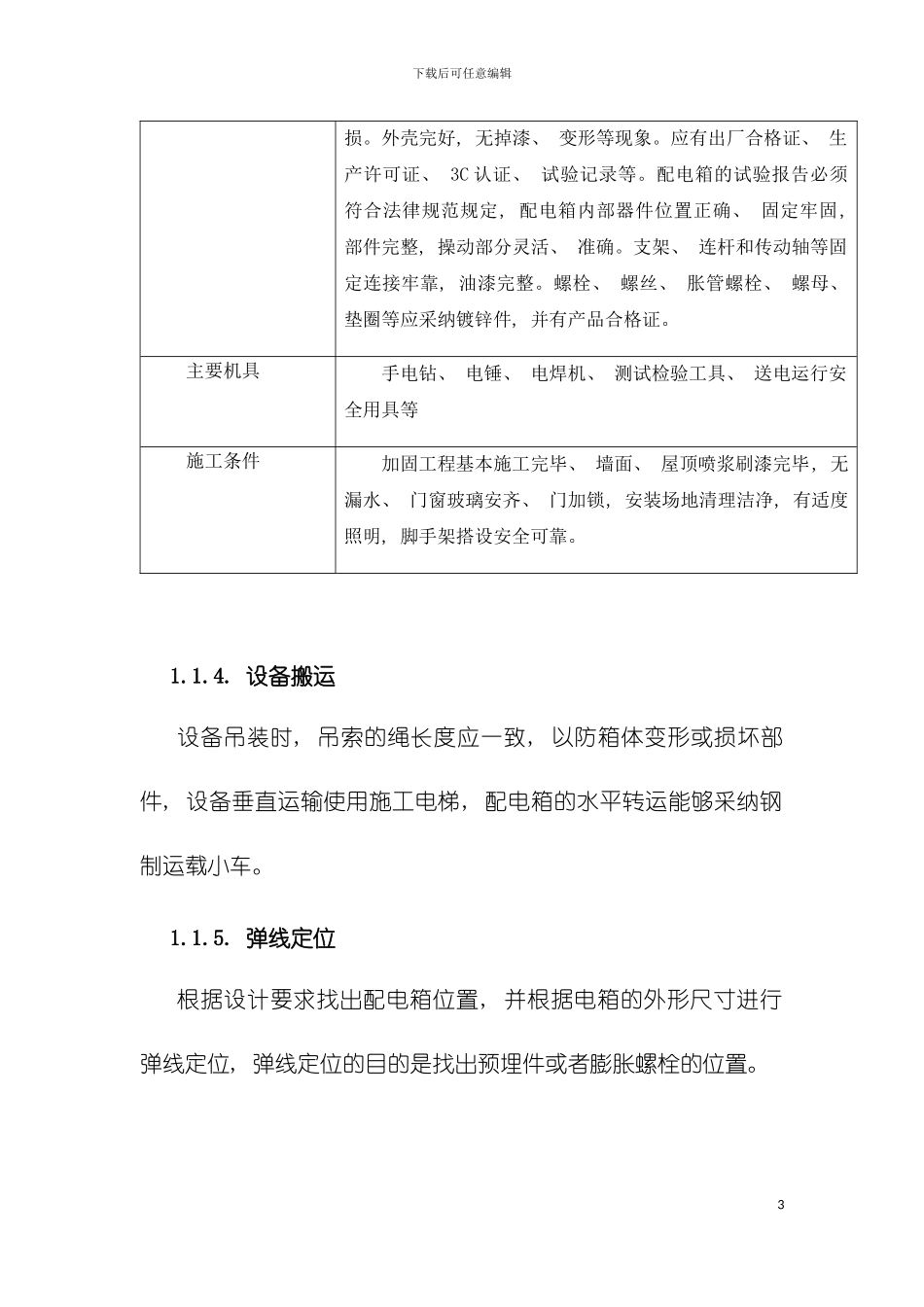

强电施工技术及质量交底模板_第3页
3/62
下载后可任意编辑强电施工技术及质量交底1下载后可任意编辑 施工技术及质量交底工程名称广州云谷数据中心施工单位广州杰赛科技有限股份公司专业班组强电 日期1.1.1. 配电箱安装工艺流程图1.1.2. 配电柜安装工艺流程图1.1.3. 施工准备熟悉施工图纸及技术资料, 弄清设计意图及设计内容, 对图中选用的配电箱等材料进行统计, 并注意图纸中提出的施工要求。熟悉电气工程的技术法律规范材料要求配电箱规格型号符合设计要求, 内部器件连接牢固, 无破2下载后可任意编辑损。外壳完好, 无掉漆、 变形等现象。应有出厂合格证、 生产许可证、 3C 认证、 试验记录等。配电箱的试验报告必须符合法律规范规定, 配电箱内部器件位置正确、 固定牢固, 部件完整, 操动部分灵活、 准确。支架、 连杆和传动轴等固定连接牢靠, 油漆完整。螺栓、 螺丝、 胀管螺栓、 螺母、 垫圈等应采纳镀锌件, 并有产品合格证。主要机具手电钻、 电锤、 电焊机、 测试检验工具、 送电运行安全用具等施工条件加固工程基本施工完毕、 墙面、 屋顶喷浆刷漆完毕, 无漏水、 门窗玻璃安齐、 门加锁, 安装场地清理洁净, 有适度照明, 脚手架搭设安全可靠。1.1.4. 设备搬运设备吊装时, 吊索的绳长度应一致, 以防箱体变形或损坏部件, 设备垂直运输使用施工电梯, 配电箱的水平转运能够采纳钢制运载小车。1.1.5. 弹线定位根据设计要求找出配电箱位置, 并根据电箱的外形尺寸进行弹线定位, 弹线定位的目的是找出预埋件或者膨胀螺栓的位置。3下载后可任意编辑1.1.6. 配电箱明装在混凝土墙上采纳金属膨胀螺栓固定配电箱时应根据弹线定位的要求找出准确的固定点位置, 用电钻或冲击钻在固定点位置钻孔, 其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内。在陶粒砖砌筑墙体明装配电箱时, 在深化设计前期将配电箱准确定位, 与加固专业砌墙配合施工时将配电箱定位点的墙体采纳混凝土加固处理。在轻钢龙骨隔墙上安装配电箱时应注意配电箱安装位置应正确, 部件齐全, 箱体开孔与导管管径适配。配电箱的所有进出电线导管及开孔处须有保护措施, 以防止损坏电线电缆。4下载后可任意编辑石膏板隔墙挂墙式明装多面配电箱, 室内隔墙承重不够, 隔墙的龙骨需加密处理。1.1.7. 配电箱暗装在轻钢龙骨隔墙上施工应注意箱体厚度不能超过墙体尺寸, 施工时应注意和装修专业的协调配合及成品保护。5下载后可任意编辑1.1.8. 配电柜安装落地柜在基础型钢上安装, 基础型...
