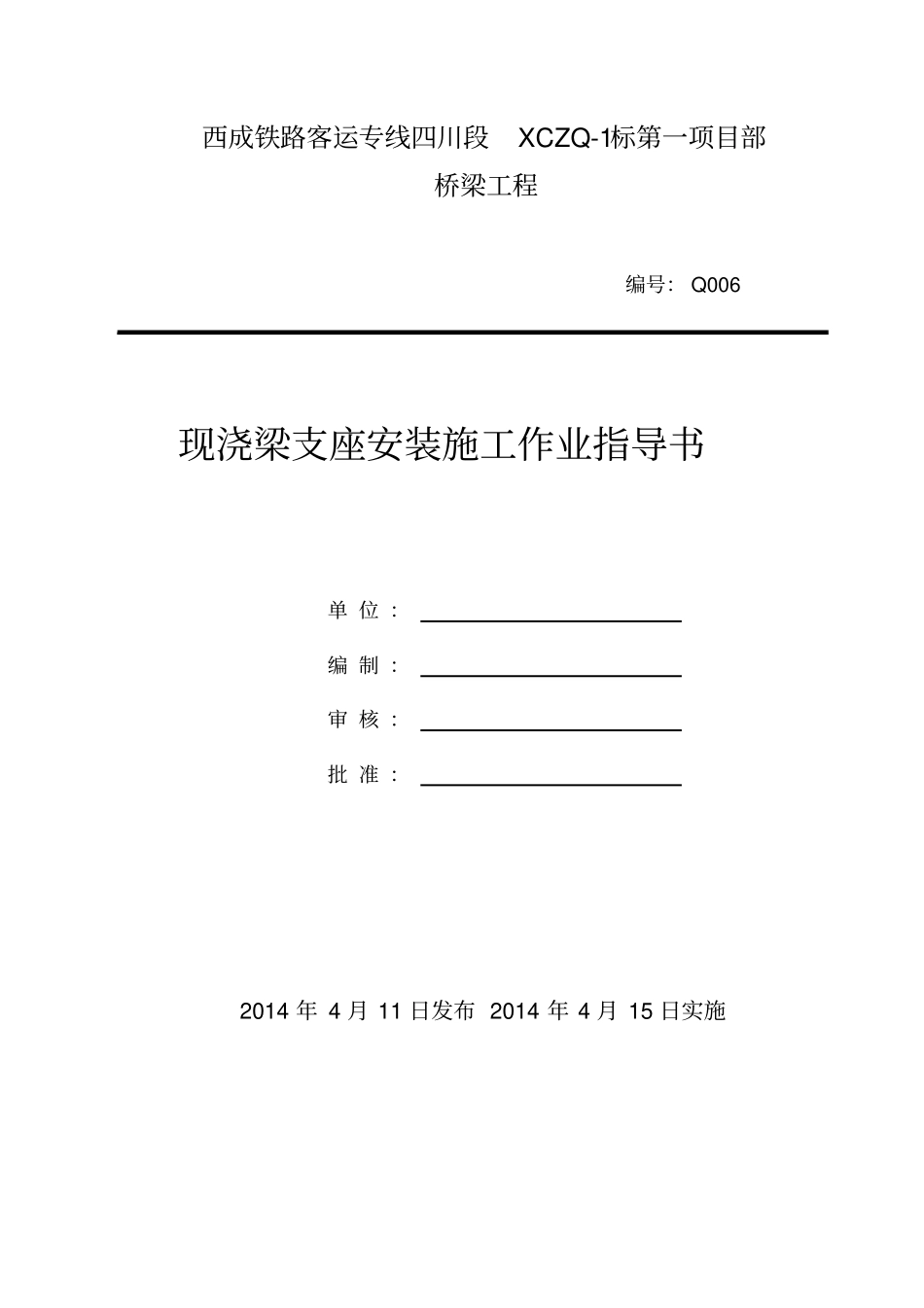

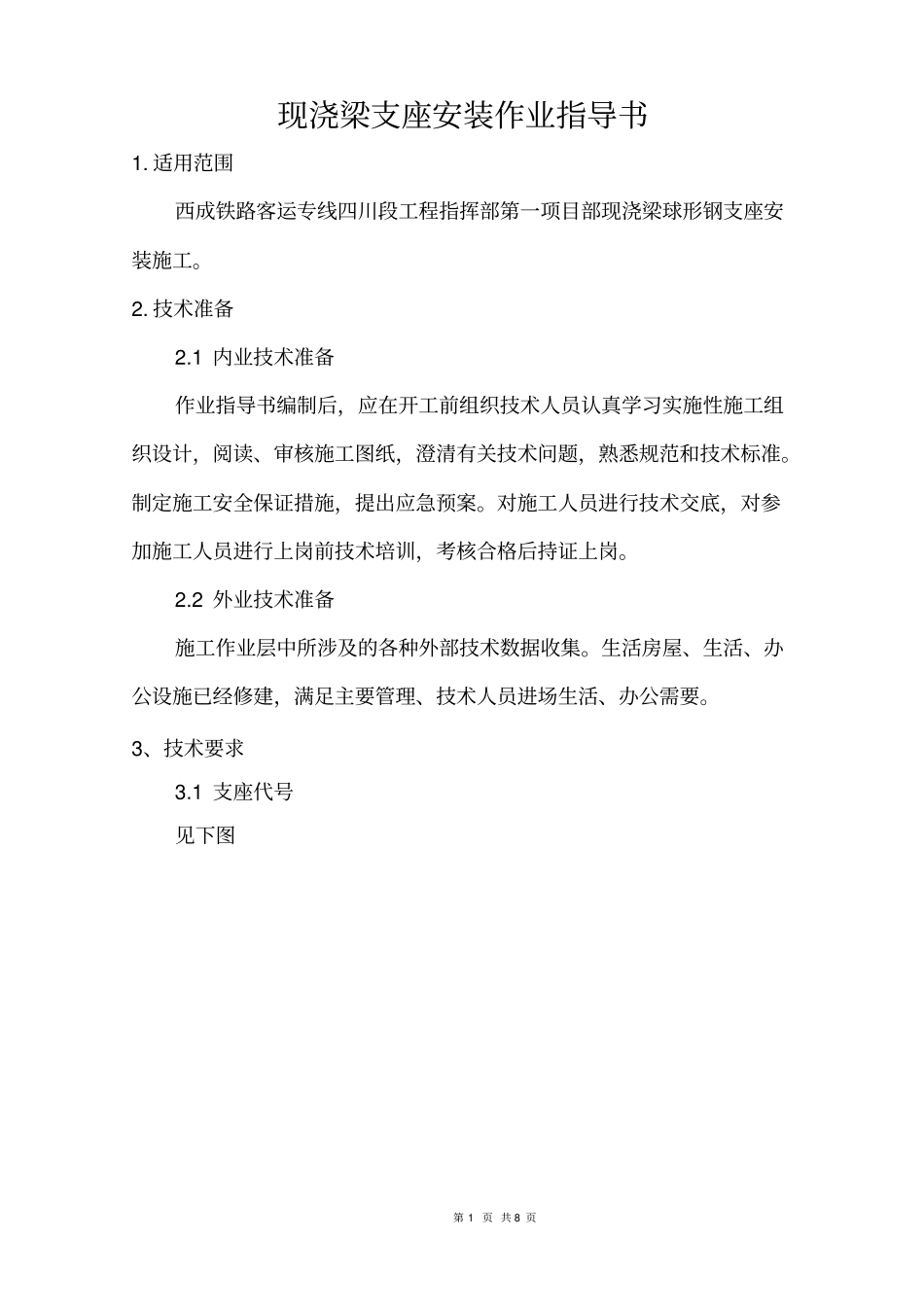

西成铁路客运专线四川段XCZQ-1标第一项目部桥梁工程编号： Q006 现浇梁支座安装施工作业指导书单 位 ：编 制 ：审 核 ：批 准 ：2014 年 4 月 11 日发布 2014 年 4 月 15 日实施第 1 页 共 8 页现浇梁支座安装作业指导书1. 适用范围西成铁路客运专线四川段工程指挥部第一项目部现浇梁球形钢支座安装施工。2. 技术准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。生活房屋、生活、办公设施已经修建，满足主要管理、技术人员进场生活、办公需要。3、技术要求3.1 支座代号见下图第 2 页 共 8 页3.2 支座技术性能3.2.1 支座竖向设计承载力分为3000,3500,4000,4500,5000,5500,6000KN 。3.2.2 设计水平力（主力）固定支座、纵向活动支座横桥向、横向活动支座顺桥向的设计水平力为支座竖向设计承载力的：15％-- 设计地震动峰值加速度Ag≤0.1g 地区；22.5 ％-- 设计地震动峰值加速度0.1g
