现浇结构尺寸允许偏差和检验方法同名20370

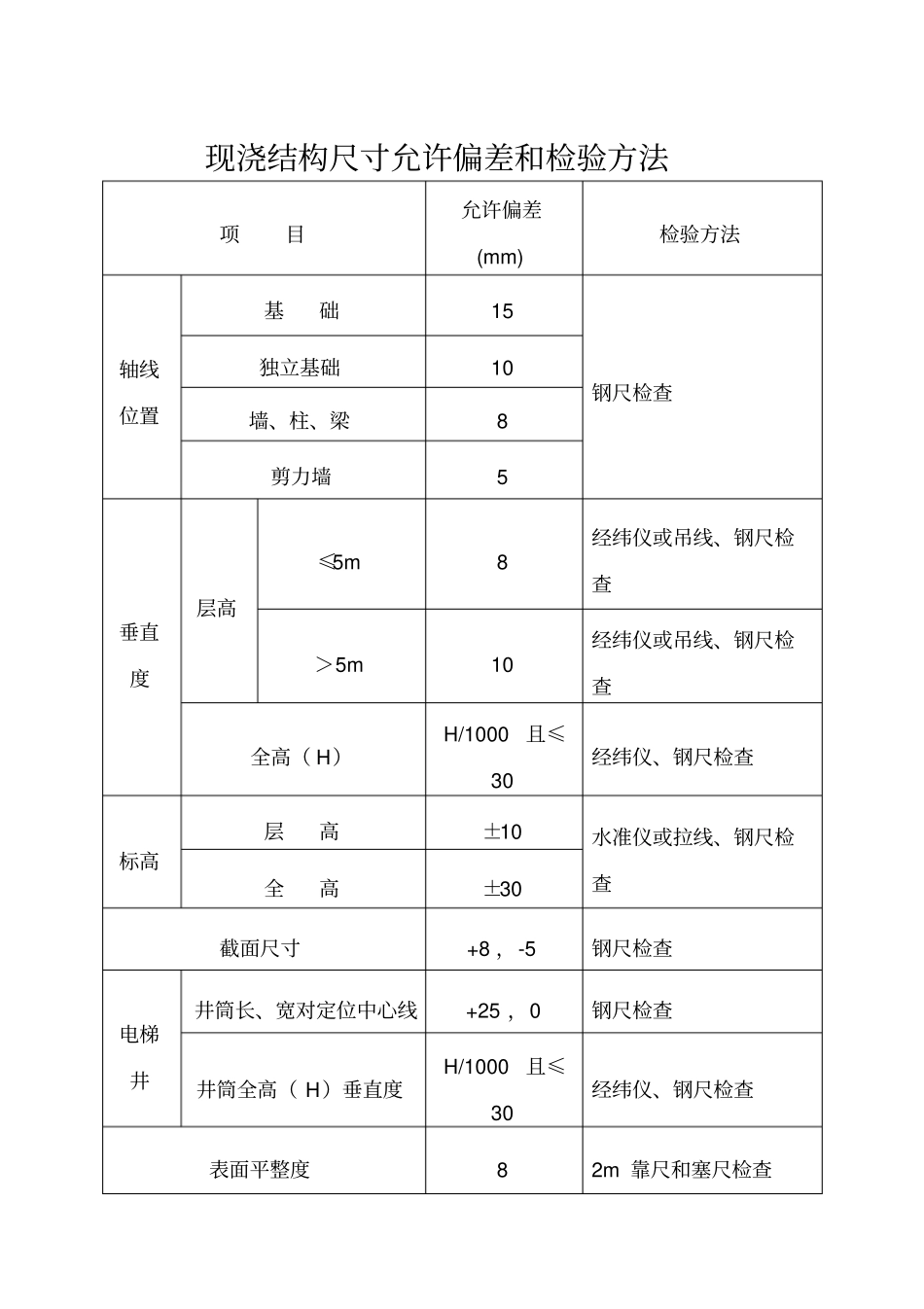

现浇结构尺寸允许偏差和检验方法同名20370_第1页
1/7

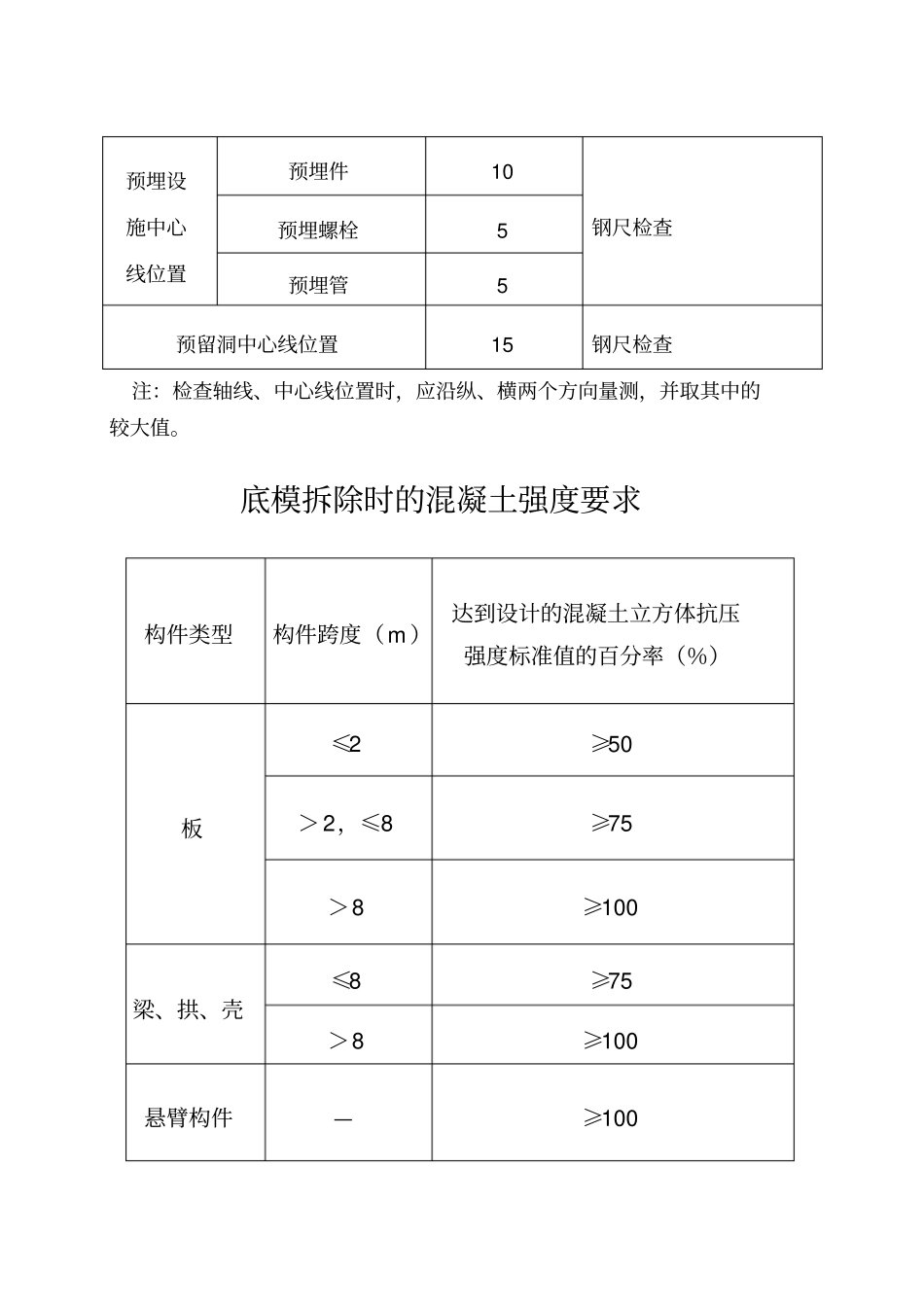

现浇结构尺寸允许偏差和检验方法同名20370_第2页
2/7
现浇结构尺寸允许偏差和检验方法同名20370_第3页
3/7
现浇结构尺寸允许偏差和检验方法项目允许偏差(mm) 检验方法轴线位置基础15 钢尺检查独立基础10 墙、柱、梁8 剪力墙5 垂直度层高≤5m 8 经纬仪或吊线、钢尺检查>5m 10 经纬仪或吊线、钢尺检查全高( H)H/1000且≤30 经纬仪、钢尺检查标高层高±10 水准仪或拉线、钢尺检查全高±30 截面尺寸+8 ,-5 钢尺检查电梯井井筒长、宽对定位中心线+25 ,0 钢尺检查井筒全高( H)垂直度H/1000且≤30 经纬仪、钢尺检查表面平整度8 2m 靠尺和塞尺检查预埋设施中心线位置预埋件10 钢尺检查预埋螺栓5 预埋管5 预留洞中心线位置15 钢尺检查注:检查轴线、中心线位置时,应沿纵、横两个方向量测,并取其中的较大值。底模拆除时的混凝土强度要求构件类型构件跨度(m )达到设计的混凝土立方体抗压强度标准值的百分率(%)板≤2 ≥50 >2,≤8 ≥75 >8 ≥100 梁、拱、壳≤8 ≥75 >8 ≥100 悬臂构件—≥100 钢筋安装位置的允许偏差和检验方法注:1、检查预埋件中心线位置时,应沿纵、横两个方向量测,并取其中项目允许偏差(mm) 检验方法绑扎钢筋网长、宽±10 钢尺检查网眼尺寸±20 钢尺量连续三档,取最大值绑扎钢筋骨架长±10 钢尺检查宽、高±5 钢尺检查受力钢筋间距±10 钢尺量两端、中间各一点,取最大值排距±5 保护层厚度基础±10 钢尺检查柱、梁±5 钢尺检查板、墙、壳±3 钢尺检查绑扎箍筋、横向钢筋间距±20 钢尺量连续三档,取最大值钢筋弯起点位置20 钢尺检查预埋件中心线位置5 钢尺检查水平高差+3.0 钢尺和塞尺检查的较大值; 2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到 90%及以上,且不得有超过表中数值1.5 倍的尺寸偏差。填充墙砌体一般尺寸允许偏差项次项目允许偏差(mm) 检验方法1 轴线位移10 用尺检查垂直度小于或等于 3m 5 用 2m 托线板或吊线、尺检查大于 3m 10 2 表面平整度8 用 2m 靠尺和楔形塞尺检查3 门窗洞口高、宽(后塞口)±5 用尺检查4 外墙上、下窗口偏移20 用经纬仪或吊线检查一般抹灰的允许偏差和检验方法项次项目允许偏差 (mm)检验方法普通抹灰高级抹灰1 立面垂直度4 3 用 2m垂直检测尺检查2 表面平整度4 3 用 2m靠尺和塞尺检查3 阴阳角方正4 3 用直角检测尺检查4 分格条(缝)直线度4 3 拉 5m线,不足 5m拉通线,用钢直尺检查5 墙裙、勒脚上口直钱度4 3 拉 5m线,不足 5m接通线,用钢直尺检查注: 1、普通抹灰,本表第3 项阴角方正可不检查; 2、顶棚抹灰,本表第2 项表面平整度可不检查,但应平顺。
