化工设备选型与工艺设计(11级)VIP免费

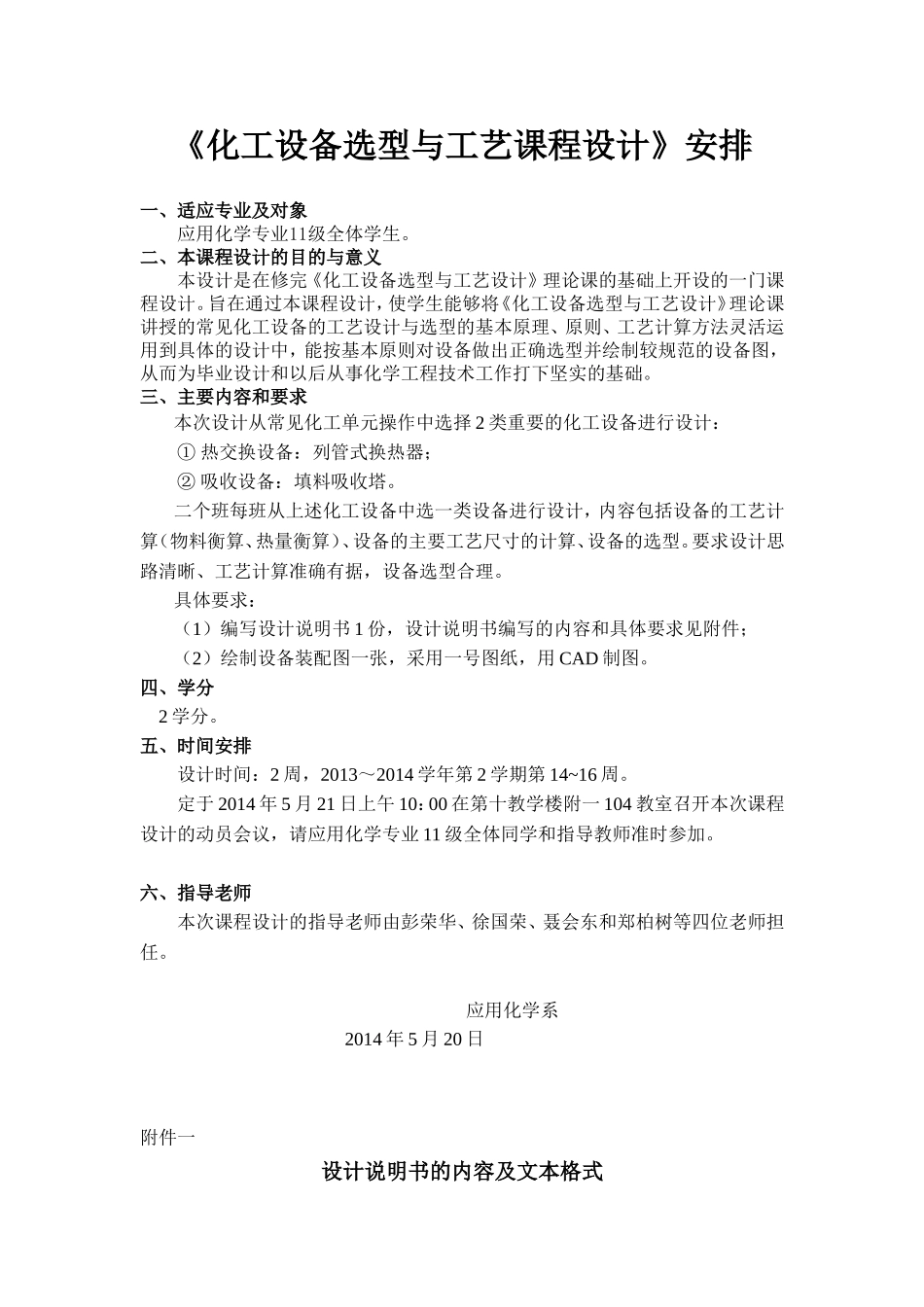

化工设备选型与工艺设计(11级)_第1页
1/7

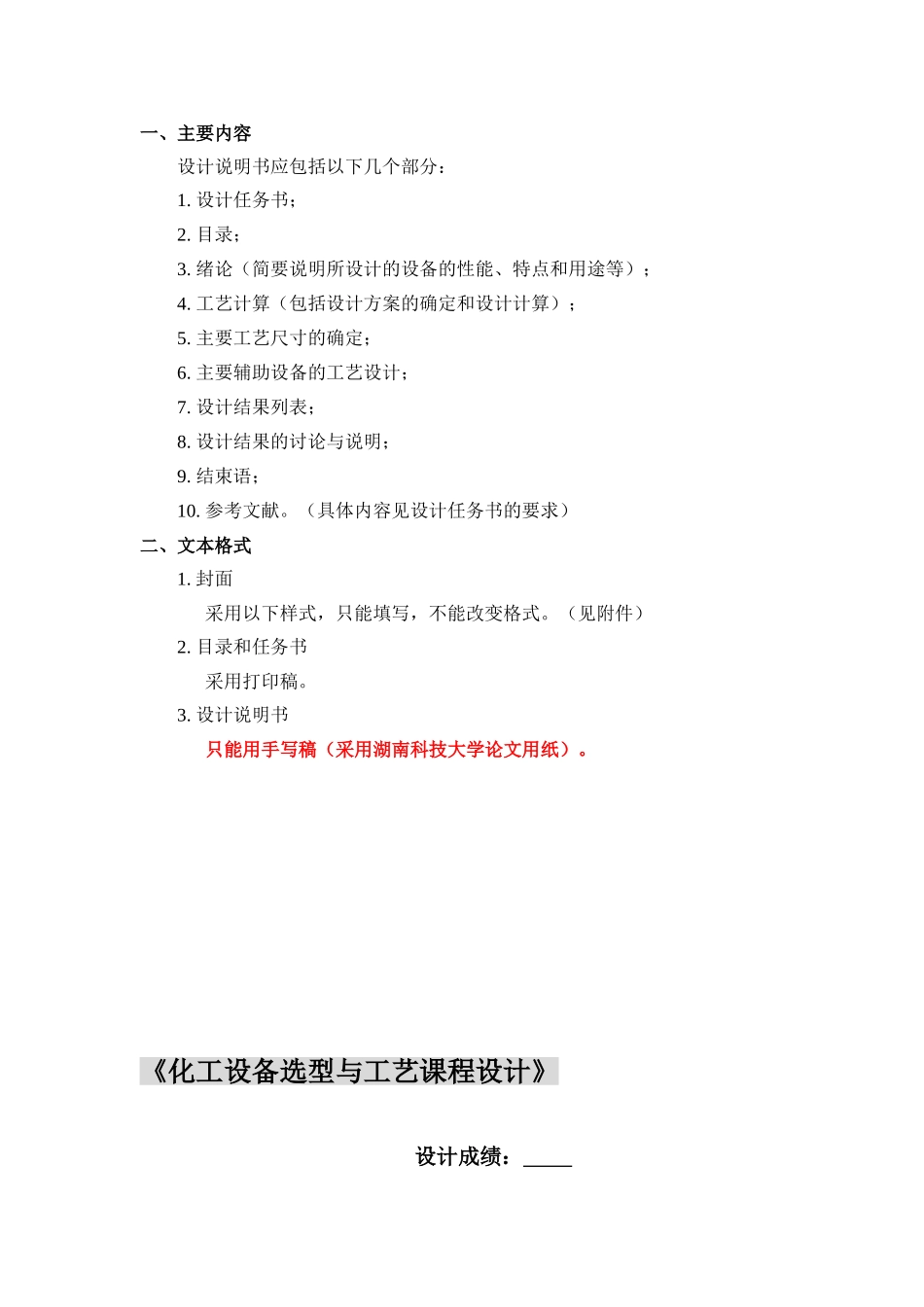

化工设备选型与工艺设计(11级)_第2页
2/7

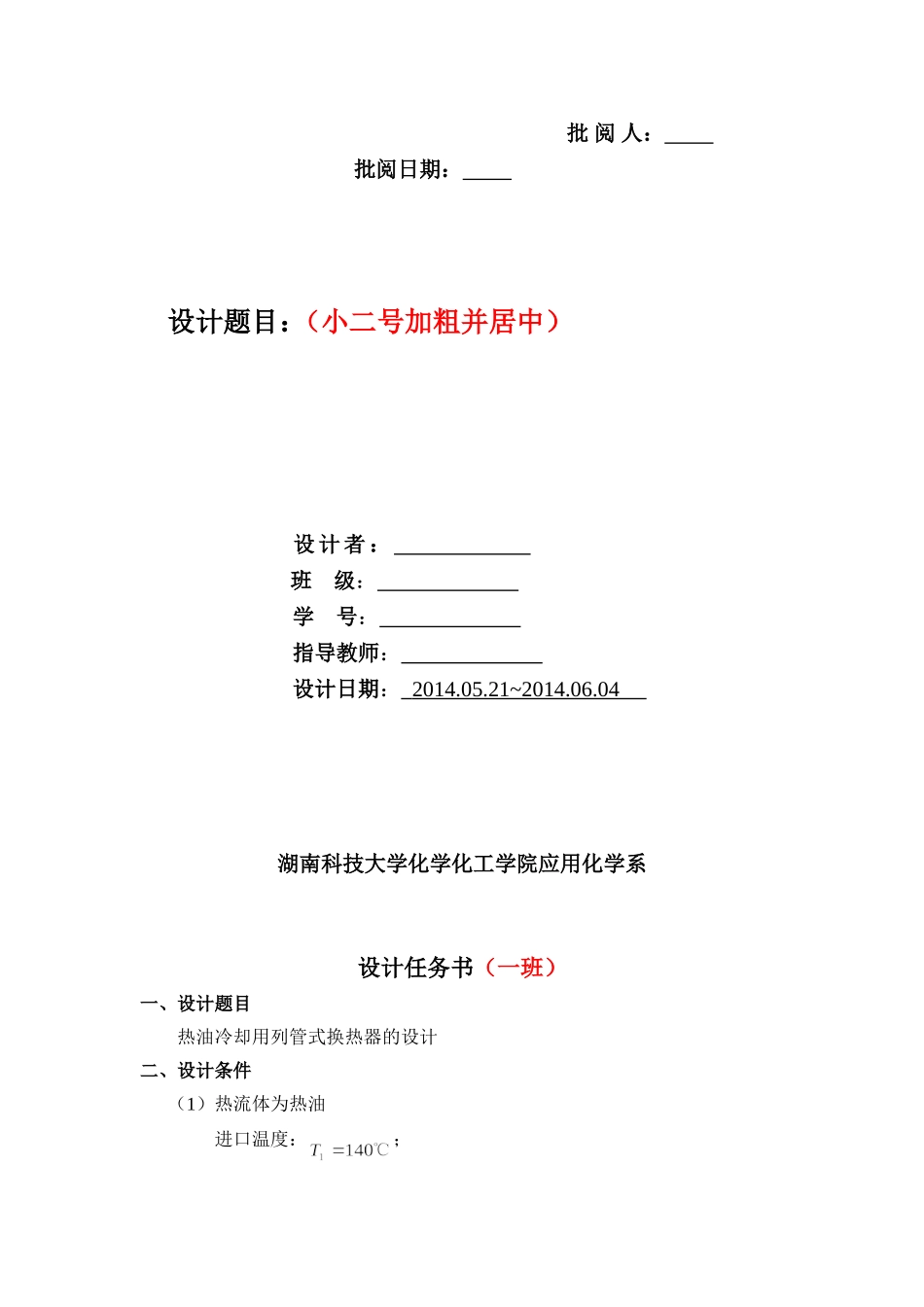

化工设备选型与工艺设计(11级)_第3页
3/7
《化工设备选型与工艺课程设计》安排一、适应专业及对象应用化学专业11级全体学生。二、本课程设计的目的与意义本设计是在修完《化工设备选型与工艺设计》理论课的基础上开设的一门课程设计。旨在通过本课程设计,使学生能够将《化工设备选型与工艺设计》理论课讲授的常见化工设备的工艺设计与选型的基本原理、原则、工艺计算方法灵活运用到具体的设计中,能按基本原则对设备做出正确选型并绘制较规范的设备图,从而为毕业设计和以后从事化学工程技术工作打下坚实的基础。三、主要内容和要求本次设计从常见化工单元操作中选择2类重要的化工设备进行设计:①热交换设备:列管式换热器;②吸收设备:填料吸收塔。二个班每班从上述化工设备中选一类设备进行设计,内容包括设备的工艺计算(物料衡算、热量衡算)、设备的主要工艺尺寸的计算、设备的选型。要求设计思路清晰、工艺计算准确有据,设备选型合理。具体要求:(1)编写设计说明书1份,设计说明书编写的内容和具体要求见附件;(2)绘制设备装配图一张,采用一号图纸,用CAD制图。四、学分2学分。五、时间安排设计时间:2周,2013~2014学年第2学期第14~16周。定于2014年5月21日上午10:00在第十教学楼附一104教室召开本次课程设计的动员会议,请应用化学专业11级全体同学和指导教师准时参加。六、指导老师本次课程设计的指导老师由彭荣华、徐国荣、聂会东和郑柏树等四位老师担任。应用化学系2014年5月20日附件一设计说明书的内容及文本格式一、主要内容设计说明书应包括以下几个部分:1.设计任务书;2.目录;3.绪论(简要说明所设计的设备的性能、特点和用途等);4.工艺计算(包括设计方案的确定和设计计算);5.主要工艺尺寸的确定;6.主要辅助设备的工艺设计;7.设计结果列表;8.设计结果的讨论与说明;9.结束语;10.参考文献。(具体内容见设计任务书的要求)二、文本格式1.封面采用以下样式,只能填写,不能改变格式。(见附件)2.目录和任务书采用打印稿。3.设计说明书只能用手写稿(采用湖南科技大学论文用纸)。《化工设备选型与工艺课程设计》设计成绩:批阅人:批阅日期:设计题目:(小二号加粗并居中)设计者:班级:学号:指导教师:设计日期:2014.05.21~2014.06.04湖南科技大学化学化工学院应用化学系设计任务书(一班)一、设计题目热油冷却用列管式换热器的设计二、设计条件(1)热流体为热油进口温度:;出口温度:;压力:0.3MPa已知油在90℃的有关物性数据:密度:恒压比热容:导热系数:粘度:(2)冷却介质为循环水进口温度:;出口温度:;压力:0.4MPa已知冷却循环水在35℃的有关物性数据:密度:恒压比热容:导热系数:粘度:(3)生产能力(每位同学的具体设计生产能力为G=1500+XY×50kg/h,XY为学号的最后二位数。注意在打印设计任务书时必须把自己实际设计产量替代1500~3000kg/h并去掉括号内说明)三、设计内容与要求(1)传热面积、换热管根数;(2)确定管束的排列方式、程数,挡板的规格、数量;(3)壳体直径;(4)冷热流体进、出口管径;(5)管、壳程的流体阻力损失;(6)评价设计成果。四、设计成果(1)设计说明书一份;(2)列管式换热器装配图一张。五、设计时间设计时间为2周,从2014年05月21日至2014年06月04日。设计任务书(二班)一、设计题目氨吸收填料塔的设计二、设计条件(1)处理对象:合成氨厂精炼再生气中氨的吸收(2)生产能力:处理再生气量为1000~7000Nm3/h;(每位同学的具体设计生产能力为G=1000+XY×200Nm3/h,XY为学号做的最后二位数。注意在打印设计任务书时必须把自己实际设计产量替代1000~7000并去掉括号内说明)(3)操作方式:连续操作;(4)操作温度:30℃;(5)操作压力:常压;(6)混合气组成:CO为89.9%,NH3为10.1%(体积分数);(7)吸收剂:清水;(8)出塔尾气浓度:NH3≤0.05%(体积分数);(9)出塔氨水浓度:含NH3不大于2%(质量分数)。三、设计内容与要求(1)流程的布置与说明;(2)吸收塔的设计计算;(3)填料的选择;(4)填料塔的工艺尺寸的确定;(5)输送机械功率的计算与选型;(6)附属装置的选择。四、设计成果(1)编写...
