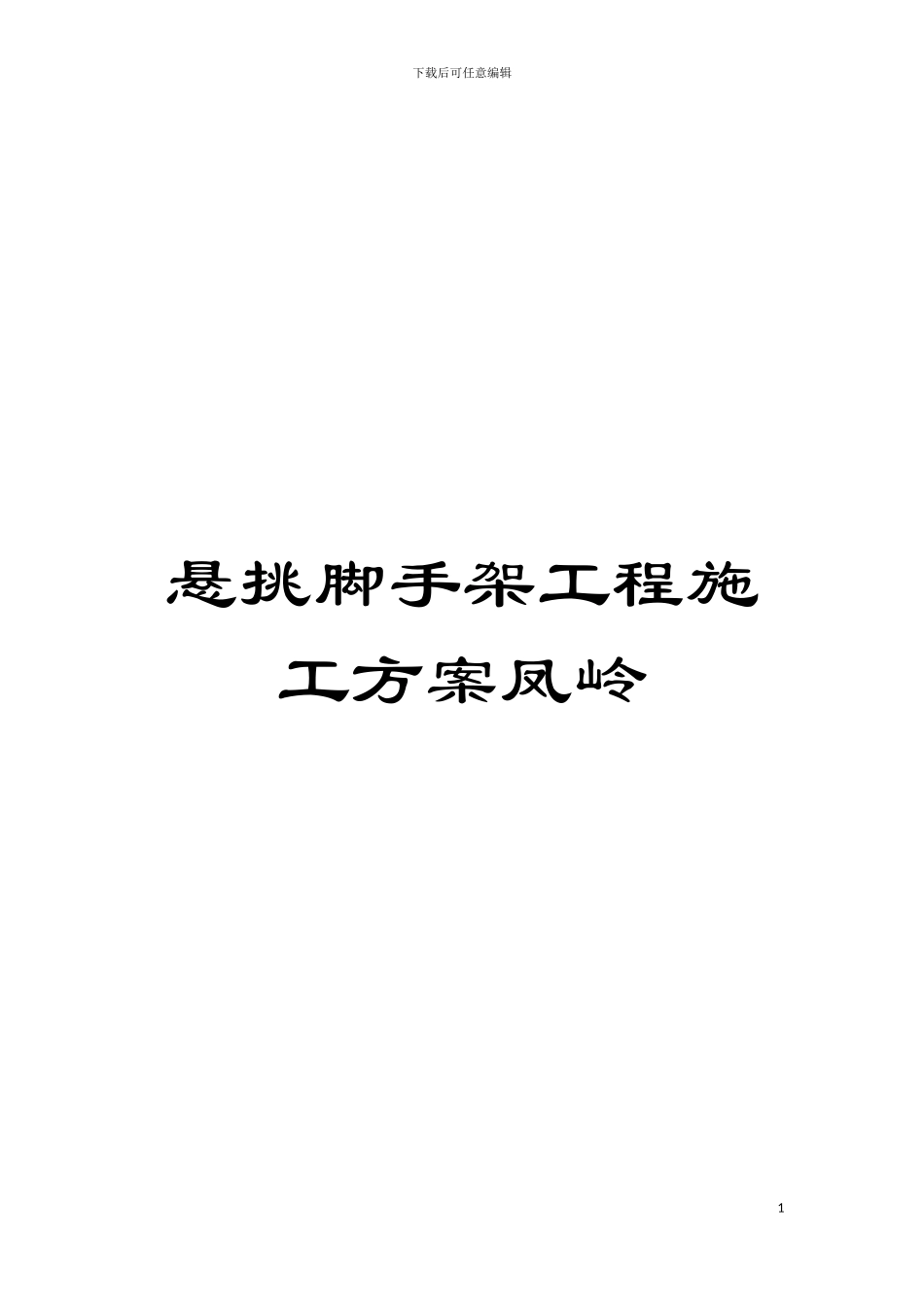

悬挑脚手架工程施工方案凤岭模板

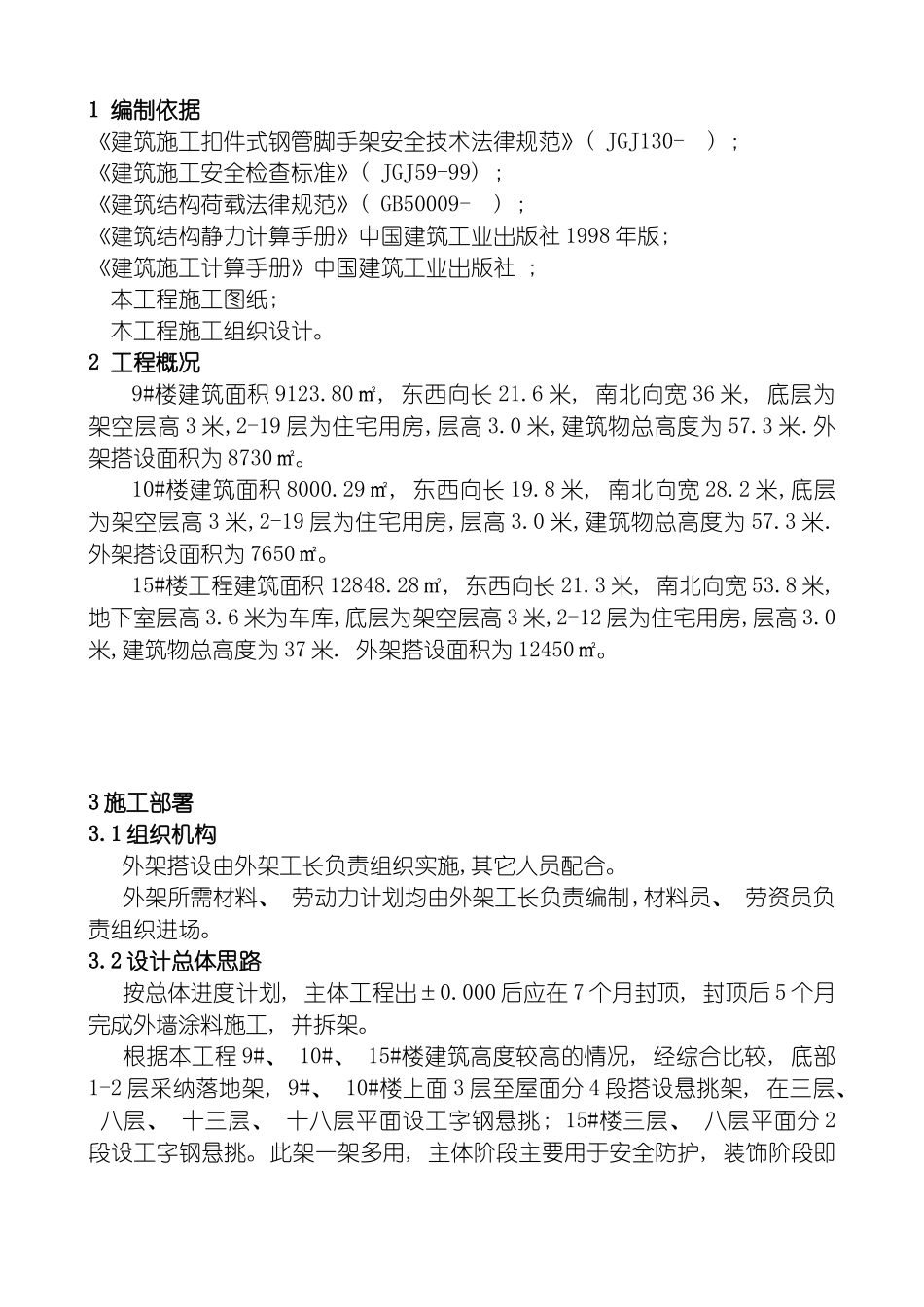

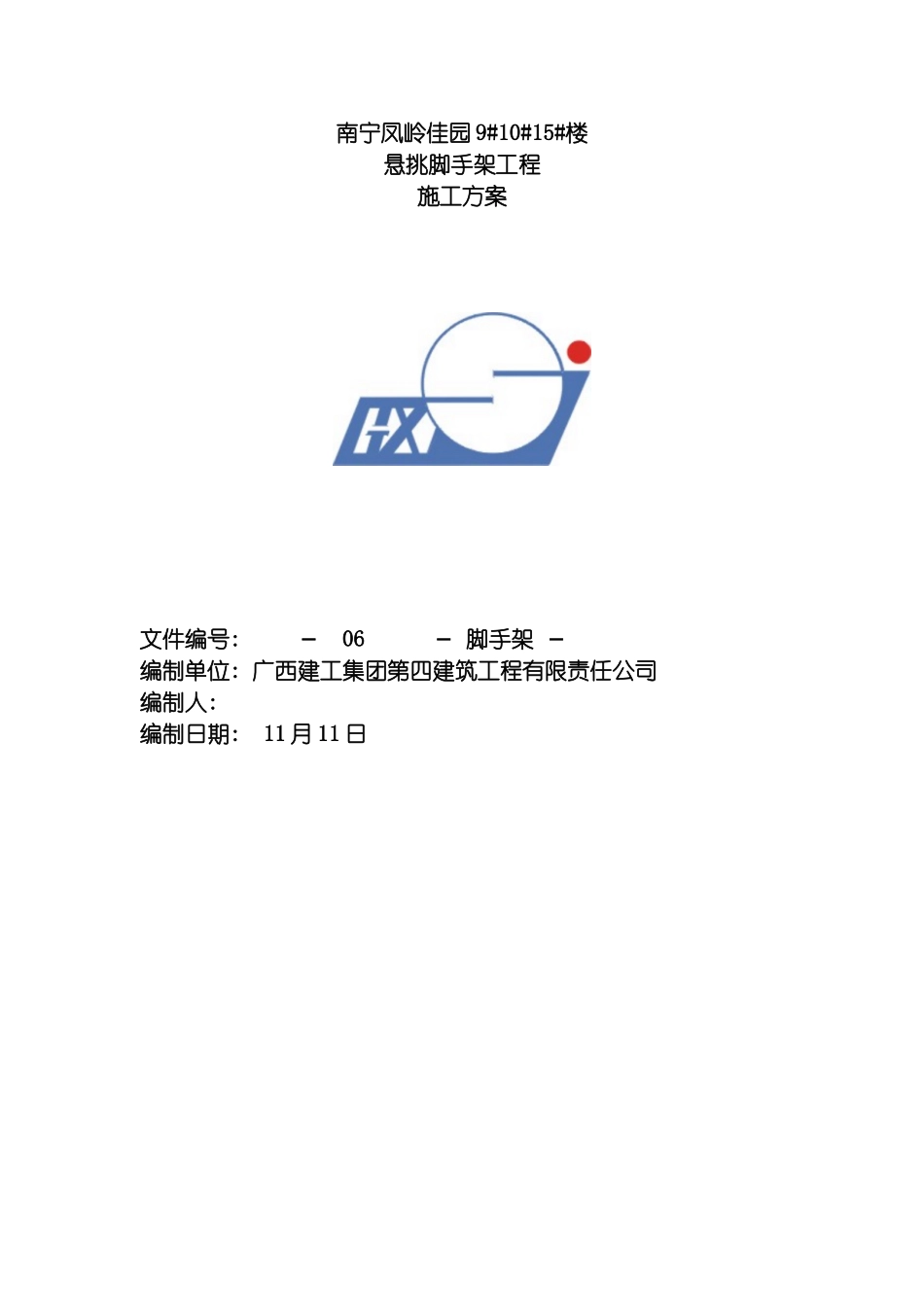

下载后可任意编辑悬挑脚手架工程施工方案凤岭1南宁凤岭佳园 9#10#15#楼悬挑脚手架工程施工方案文件编号: － 06 － 脚手架 －编制单位: 广西建工集团第四建筑工程有限责任公司编制人: 编制日期: 11 月 11 日1 编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130- ) ;《建筑施工安全检查标准》( JGJ59-99) ;《建筑结构荷载法律规范》( GB50009- ) ;《建筑结构静力计算手册》中国建筑工业出版社 1998 年版;《建筑施工计算手册》中国建筑工业出版社 ; 本工程施工图纸; 本工程施工组织设计。2 工程概况9#楼建筑面积 9123.80㎡, 东西向长 21.6 米, 南北向宽 36 米, 底层为架空层高 3 米,2-19 层为住宅用房,层高 3.0 米,建筑物总高度为 57.3 米.外架搭设面积为 8730㎡。10#楼建筑面积 8000.29㎡, 东西向长 19.8 米, 南北向宽 28.2 米,底层为架空层高 3 米,2-19 层为住宅用房,层高 3.0 米,建筑物总高度为 57.3 米. 外架搭设面积为 7650㎡。15#楼工程建筑面积 12848.28㎡, 东西向长 21.3 米, 南北向宽 53.8 米, 地下室层高 3.6 米为车库,底层为架空层高 3 米,2-12 层为住宅用房,层高 3.0米,建筑物总高度为 37 米. 外架搭设面积为 12450㎡。3 施工部署3.1 组织机构 外架搭设由外架工长负责组织实施,其它人员配合。 外架所需材料、 劳动力计划均由外架工长负责编制,材料员、 劳资员负责组织进场。3.2 设计总体思路 按总体进度计划, 主体工程出±0.000 后应在 7 个月封顶, 封顶后 5 个月完成外墙涂料施工, 并拆架。 根据本工程 9#、 10#、 15#楼建筑高度较高的情况, 经综合比较, 底部1-2 层采纳落地架, 9#、 10#楼上面 3 层至屋面分 4 段搭设悬挑架, 在三层、 八层、 十三层、 十八层平面设工字钢悬挑; 15#楼三层、 八层平面分 2段设工字钢悬挑。此架一架多用, 主体阶段主要用于安全防护, 装饰阶段即下载后可任意编辑用于装修施工也兼作安全防护, 装修施工按 2 层作业考虑, 悬挑架装修施工按 1 层作业层考虑。3.3 劳动力准备 搭设阶段共需架子工 16 名, 维护阶段共需架子工 6 名, 拆除阶段共需外架工 6 名。所有架子工均需持证上岗。 搭设阶段安排 2 名测量放线工配合。3.4 材料准备及材料质量要求3.4.1 材料准备 本工程外架, 卸料平台所用的钢管, 扣件均由租赁公司提供。钢梁、 竹串脚手板和其它...
