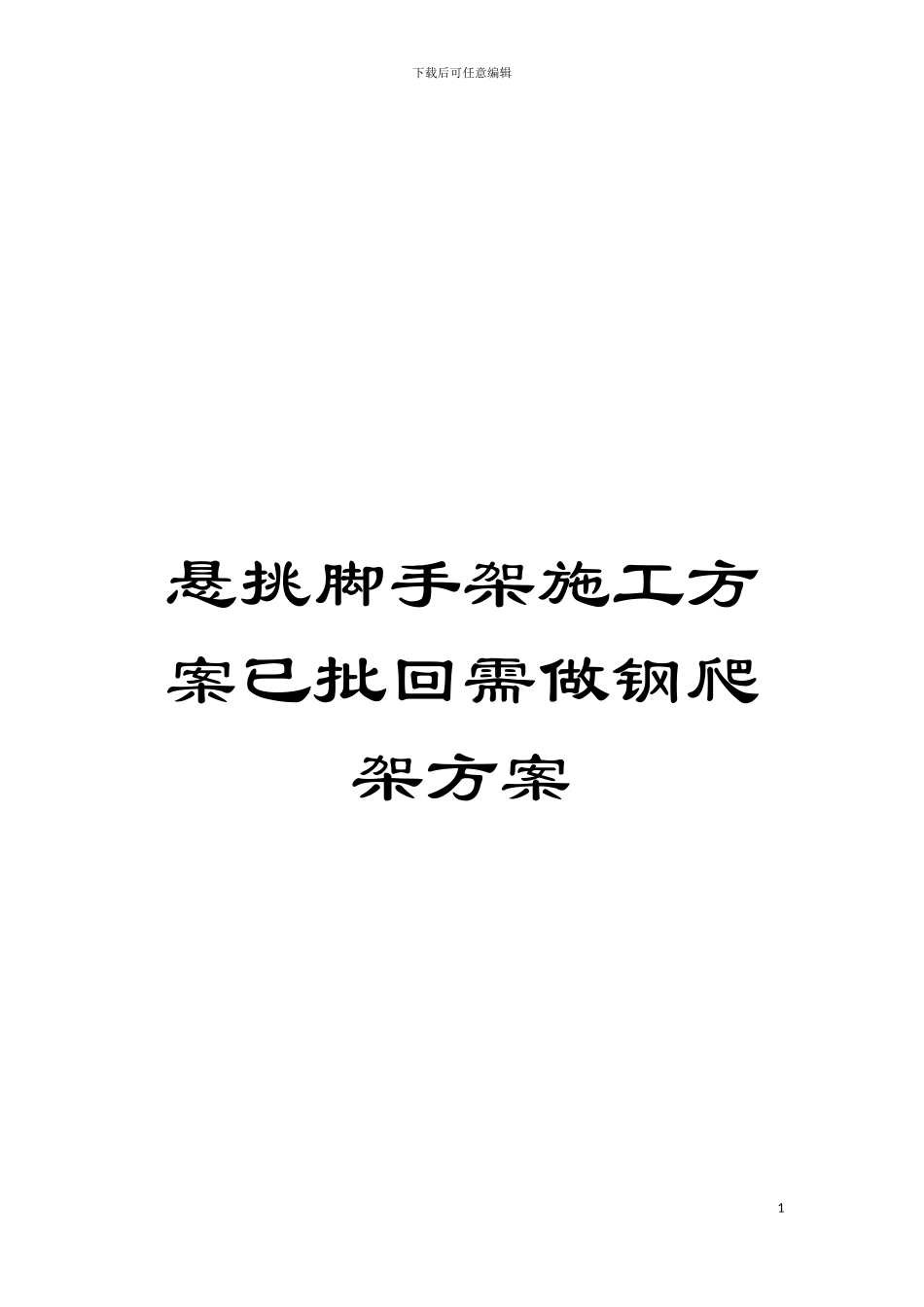

悬挑脚手架施工方案已批回需做钢爬架方案模板VIP专享

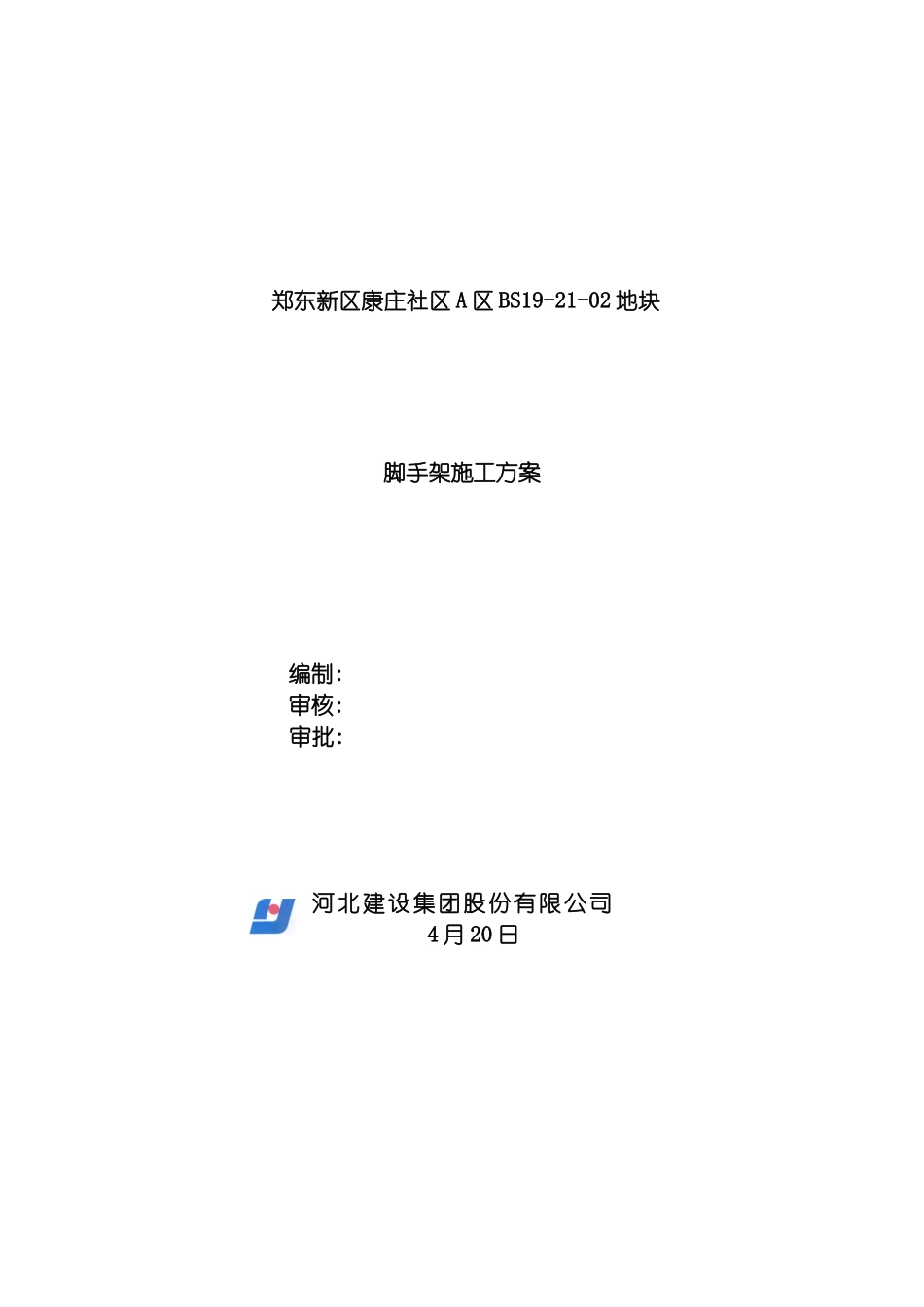

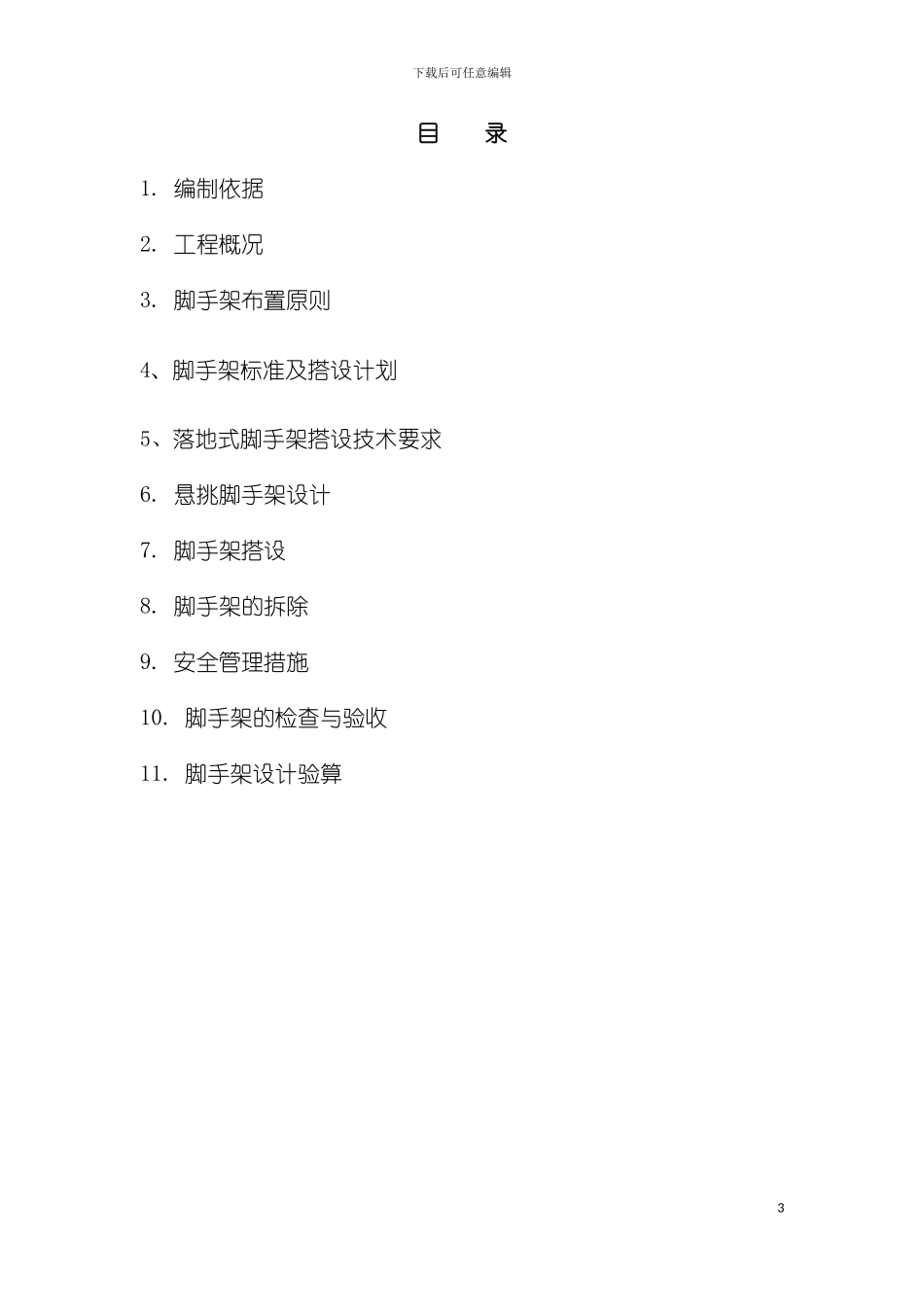

下载后可任意编辑悬挑脚手架施工方案已批回需做钢爬架方案1郑东新区康庄社区 A 区 BS19-21-02 地块脚手架施工方案 编制: 审核: 审批: 河北建设集团股份有限公司 4 月 20 日下载后可任意编辑目 录1. 编制依据2. 工程概况3. 脚手架布置原则4、脚手架标准及搭设计划5、落地式脚手架搭设技术要求6. 悬挑脚手架设计7. 脚手架搭设8. 脚手架的拆除9. 安全管理措施10. 脚手架的检查与验收11. 脚手架设计验算3下载后可任意编辑脚手架施工方案1. 编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- )《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术》( JGJ80－91) 《钢结构设计法律规范》(GB50017- )《施工手册》 (第三版)建筑施工脚手架使用手册施工图纸2. 工程概况 本工程 1#、 2#、 3#、 4#楼为剪力墙结构, 地下三层, 地上26 层, 建筑檐口高度 75.3m, 标准层层高 2.9m。5#、 6#楼三层商业及附属用房, 框架结构, 总高度 12.3 米; 7#楼为地上 2 层框架结构, 建筑高度 7.5 米。3. 脚手架布置原则结合工程特点及结构形式,3 层以下施工外架采纳落地钢管架包含 5#、 6#、 7#楼三层以下建筑, 搭设高 6 米局部达到 18m, 支撑于基础筏板及车库顶板上; 3 层以上结构施工外脚手架采纳外挑架, 商业及附属用房采纳落地式钢管扣件脚手架。外脚手架分三个阶段搭设:第一阶段: 跟随结构施工逐层向上搭设单排架至第 3 层, 最大搭设高度 18m, 作为结构施工的安全防护, 用密目网全封闭。第二阶段: 分别在在第 3、 9、 15、 21 层顶安装外悬挑架, 外挑架高度 17.4 米, 防护 6 层。外挑架采纳密目防尘网进行立面全封闭, 底部采纳 50mm 木板封闭, 施工层铺设钢笆脚手板进行防护。第三阶段: 主体结构施工完毕后, 外架主要是为装修工程服务, 在装修阶段, 保证 3 层满铺脚手板。以结构外边线+0.35m 作为外墙脚手架内排立柱的位置, 分别为外挑架施工、 落地式脚手架施工。本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统, 地下部分脚手架升4下载后可任意编辑至二层, 从三层开始搭设双排悬挑脚手架。6、脚手架标准及搭设计划4.1.施工标准: 根据郑州市文明施工场地标准施工1) 外架安装可靠牢固、 外形洁净美观。2) 楼梯间、 电梯井、 洞口和外墙临边安全防护等四口五临边安全防护均采纳可拆卸工具式标准防护栏; 3) 外挑架采...
