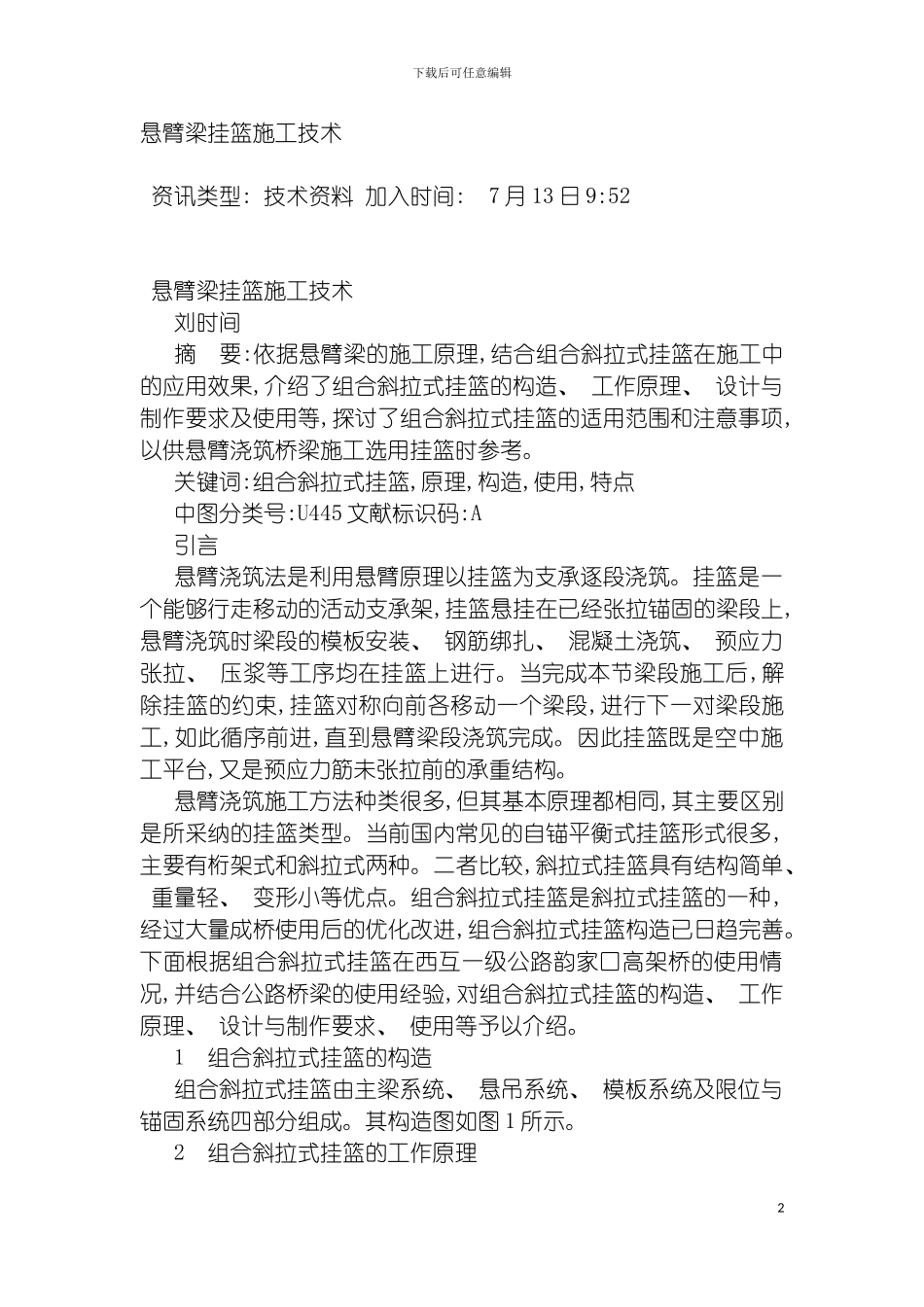

下载后可任意编辑悬臂梁挂篮施工技术1下载后可任意编辑悬臂梁挂篮施工技术 资讯类型: 技术资料 加入时间: 7 月 13 日 9:52 悬臂梁挂篮施工技术 刘时间 摘 要:依据悬臂梁的施工原理,结合组合斜拉式挂篮在施工中的应用效果,介绍了组合斜拉式挂篮的构造、 工作原理、 设计与制作要求及使用等,探讨了组合斜拉式挂篮的适用范围和注意事项,以供悬臂浇筑桥梁施工选用挂篮时参考。 关键词:组合斜拉式挂篮,原理,构造,使用,特点 中图分类号:U445 文献标识码:A 引言 悬臂浇筑法是利用悬臂原理以挂篮为支承逐段浇筑。挂篮是一个能够行走移动的活动支承架,挂篮悬挂在已经张拉锚固的梁段上,悬臂浇筑时梁段的模板安装、 钢筋绑扎、 混凝土浇筑、 预应力张拉、 压浆等工序均在挂篮上进行。当完成本节梁段施工后,解除挂篮的约束,挂篮对称向前各移动一个梁段,进行下一对梁段施工,如此循序前进,直到悬臂梁段浇筑完成。因此挂篮既是空中施工平台,又是预应力筋未张拉前的承重结构。 悬臂浇筑施工方法种类很多,但其基本原理都相同,其主要区别是所采纳的挂篮类型。当前国内常见的自锚平衡式挂篮形式很多,主要有桁架式和斜拉式两种。二者比较,斜拉式挂篮具有结构简单、 重量轻、 变形小等优点。组合斜拉式挂篮是斜拉式挂篮的一种,经过大量成桥使用后的优化改进,组合斜拉式挂篮构造已日趋完善。下面根据组合斜拉式挂篮在西互一级公路韵家口高架桥的使用情况,并结合公路桥梁的使用经验,对组合斜拉式挂篮的构造、 工作原理、 设计与制作要求、 使用等予以介绍。 1 组合斜拉式挂篮的构造 组合斜拉式挂篮由主梁系统、 悬吊系统、 模板系统及限位与锚固系统四部分组成。其构造图如图 1 所示。 2 组合斜拉式挂篮的工作原理2下载后可任意编辑 组合斜拉式挂篮是以悬吊系统和限位锚固系统为主要受力构件,以主梁系统和底篮为传力构件,将荷载传于已浇梁段上。 其工作原理是:1)主梁系统先行就位并用锚固筋限位器固定。2)在外滑梁上移动侧模和底篮就位并用下后锚带、 斜拉带及限位器固定。3)梁段底、 腹板钢筋及预埋件完成后,利用内滑梁移动支承内模。 3 组合斜拉式挂篮的设计与制作要求 3.1 挂篮设计 1)挂篮的设计总体要求是:结构简单、 自重轻、 受力明确、 变形较小、 走行移动安全、 装拆方便,以达到梁段浇筑安全、 优质、 快速、 高效的目的。 2)挂篮设计荷载。a.模板重:包括侧模、 内模、 底模和端模等各部件重,平均重可...
