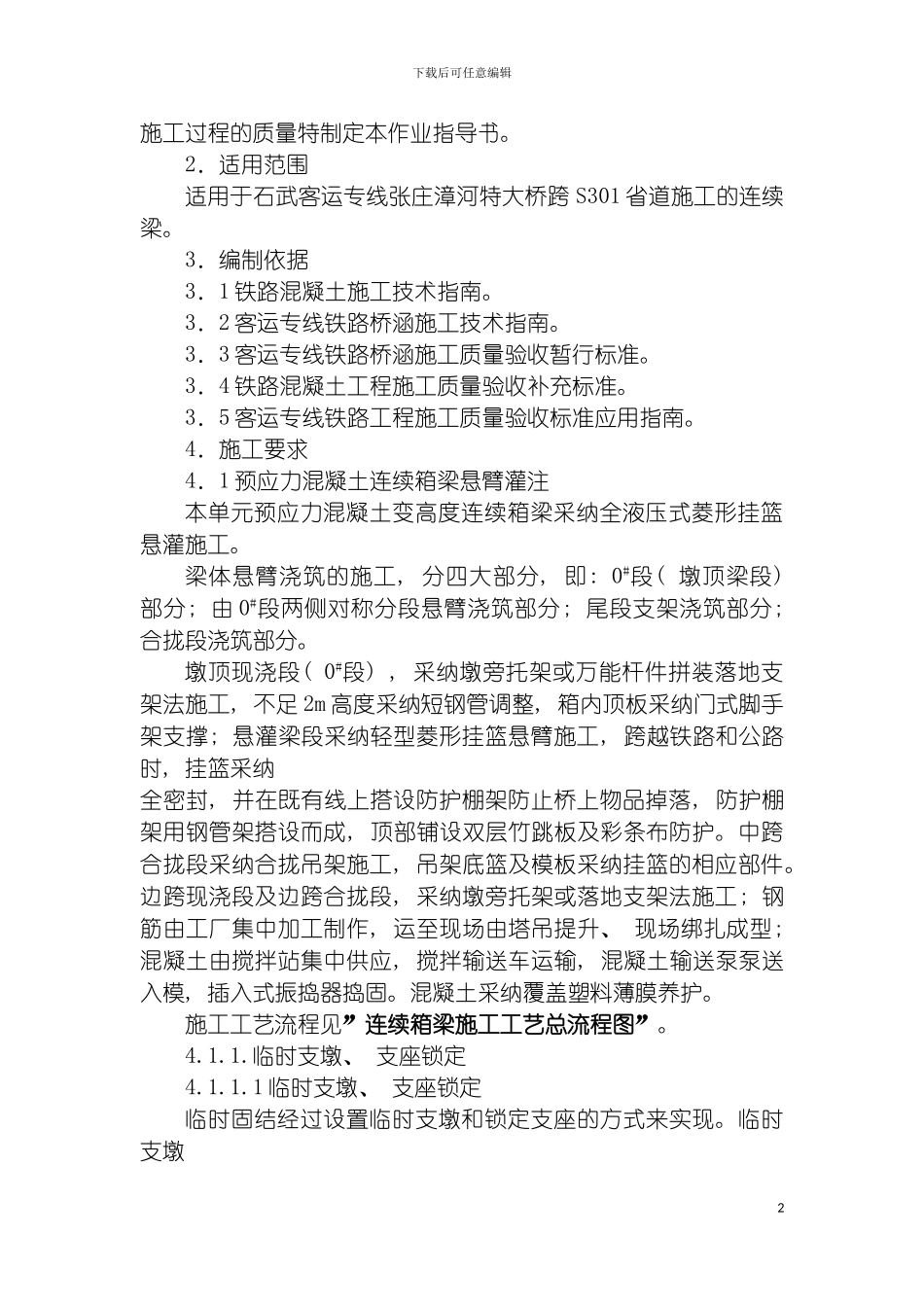

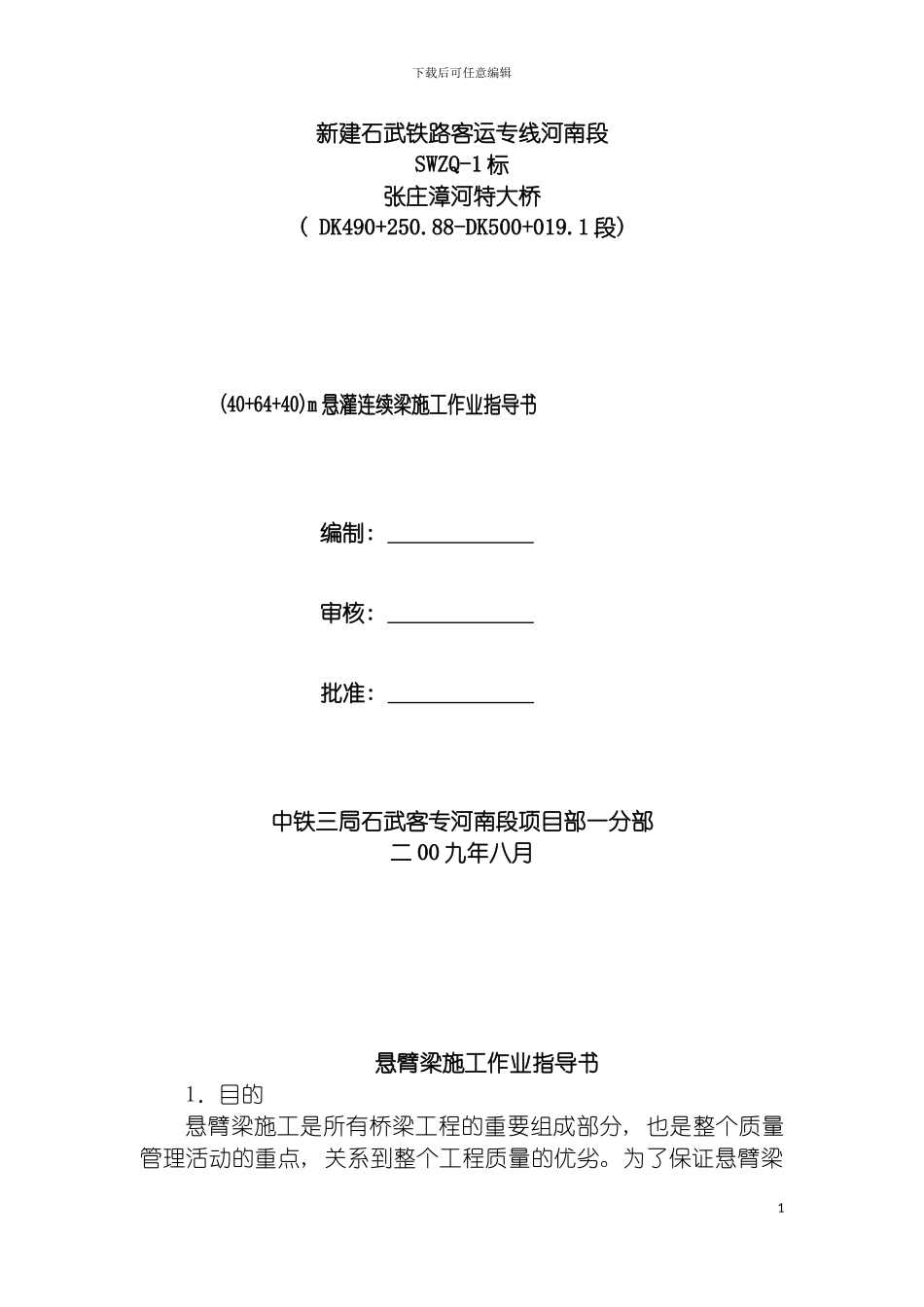

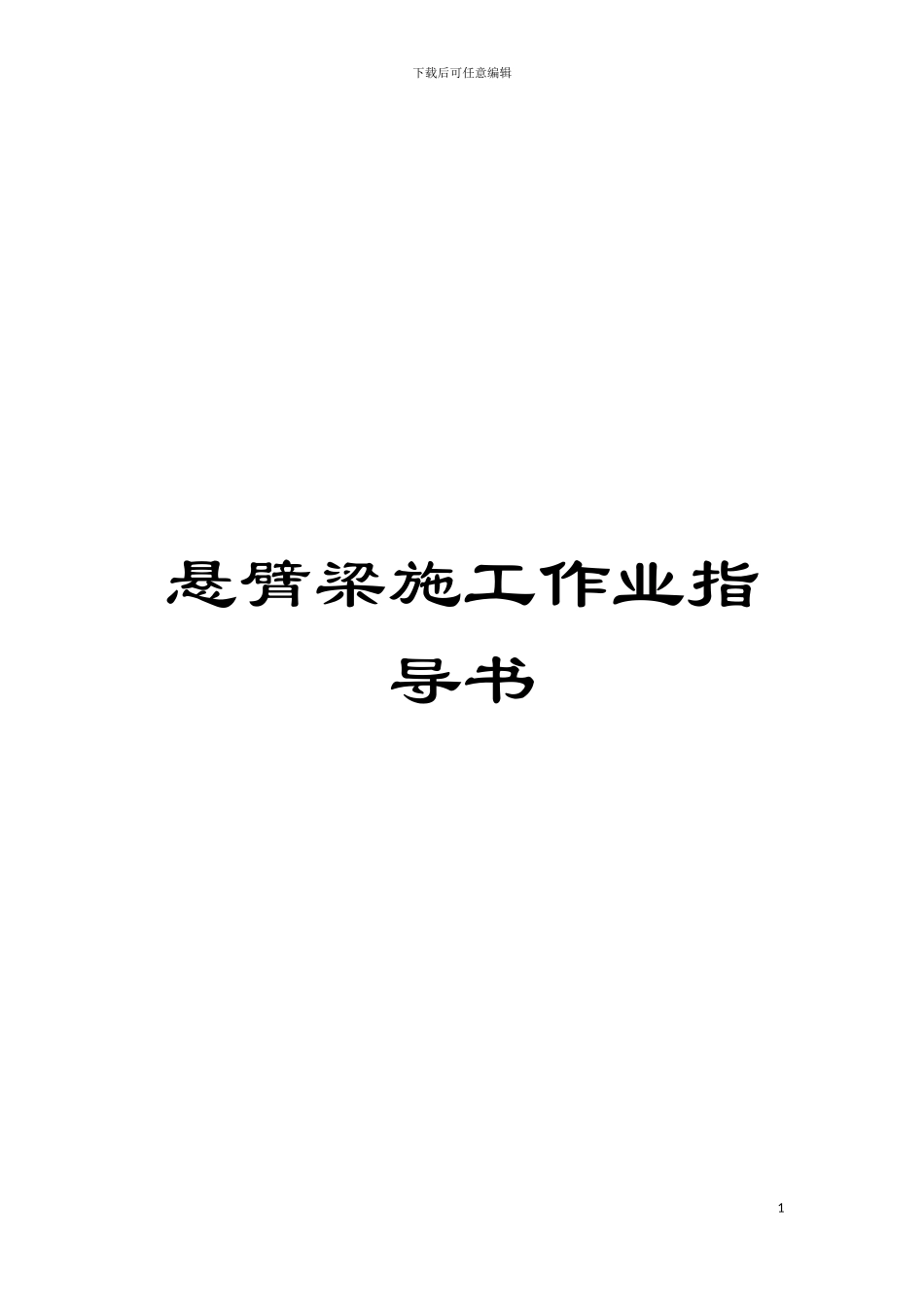

下载后可任意编辑悬臂梁施工作业指导书1下载后可任意编辑新建石武铁路客运专线河南段SWZQ-1 标张庄漳河特大桥( DK490+250.88-DK500+019.1 段) (40+64+40)m 悬灌连续梁施工作业指导书编制: 审核: 批准: 中铁三局石武客专河南段项目部一分部二 00 九年八月悬臂梁施工作业指导书1．目的悬臂梁施工是所有桥梁工程的重要组成部分, 也是整个质量管理活动的重点, 关系到整个工程质量的优劣。为了保证悬臂梁1下载后可任意编辑施工过程的质量特制定本作业指导书。2．适用范围适用于石武客运专线张庄漳河特大桥跨 S301 省道施工的连续梁。3．编制依据3．1 铁路混凝土施工技术指南。3．2 客运专线铁路桥涵施工技术指南。3．3 客运专线铁路桥涵施工质量验收暂行标准。3．4 铁路混凝土工程施工质量验收补充标准。3．5 客运专线铁路工程施工质量验收标准应用指南。4．施工要求4．1 预应力混凝土连续箱梁悬臂灌注本单元预应力混凝土变高度连续箱梁采纳全液压式菱形挂篮悬灌施工。梁体悬臂浇筑的施工, 分四大部分, 即: 0#段( 墩顶梁段) 部分; 由 0#段两侧对称分段悬臂浇筑部分; 尾段支架浇筑部分; 合拢段浇筑部分。墩顶现浇段( 0#段) , 采纳墩旁托架或万能杆件拼装落地支架法施工, 不足 2m 高度采纳短钢管调整, 箱内顶板采纳门式脚手架支撑; 悬灌梁段采纳轻型菱形挂篮悬臂施工, 跨越铁路和公路时, 挂篮采纳全密封, 并在既有线上搭设防护棚架防止桥上物品掉落, 防护棚架用钢管架搭设而成, 顶部铺设双层竹跳板及彩条布防护。中跨合拢段采纳合拢吊架施工, 吊架底篮及模板采纳挂篮的相应部件。边跨现浇段及边跨合拢段, 采纳墩旁托架或落地支架法施工; 钢筋由工厂集中加工制作, 运至现场由塔吊提升、 现场绑扎成型; 混凝土由搅拌站集中供应, 搅拌输送车运输, 混凝土输送泵泵送入模, 插入式振捣器捣固。混凝土采纳覆盖塑料薄膜养护。施工工艺流程见”连续箱梁施工工艺总流程图”。4.1.1.临时支墩、 支座锁定4.1.1.1 临时支墩、 支座锁定临时固结经过设置临时支墩和锁定支座的方式来实现。临时支墩2下载后可任意编辑设有厚 15～20 厘米内设有电阻丝的硫磺砂浆夹层, 经过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶底设塑料薄膜隔离层。4.1.1.2 结构体系的转换连续梁桥采纳悬臂施工法, 在结构体系转换时, 为保证施工阶段的稳定, 边跨先合拢, 释放梁墩锚固, 结构由双悬臂状态变成单悬臂状态, ...
