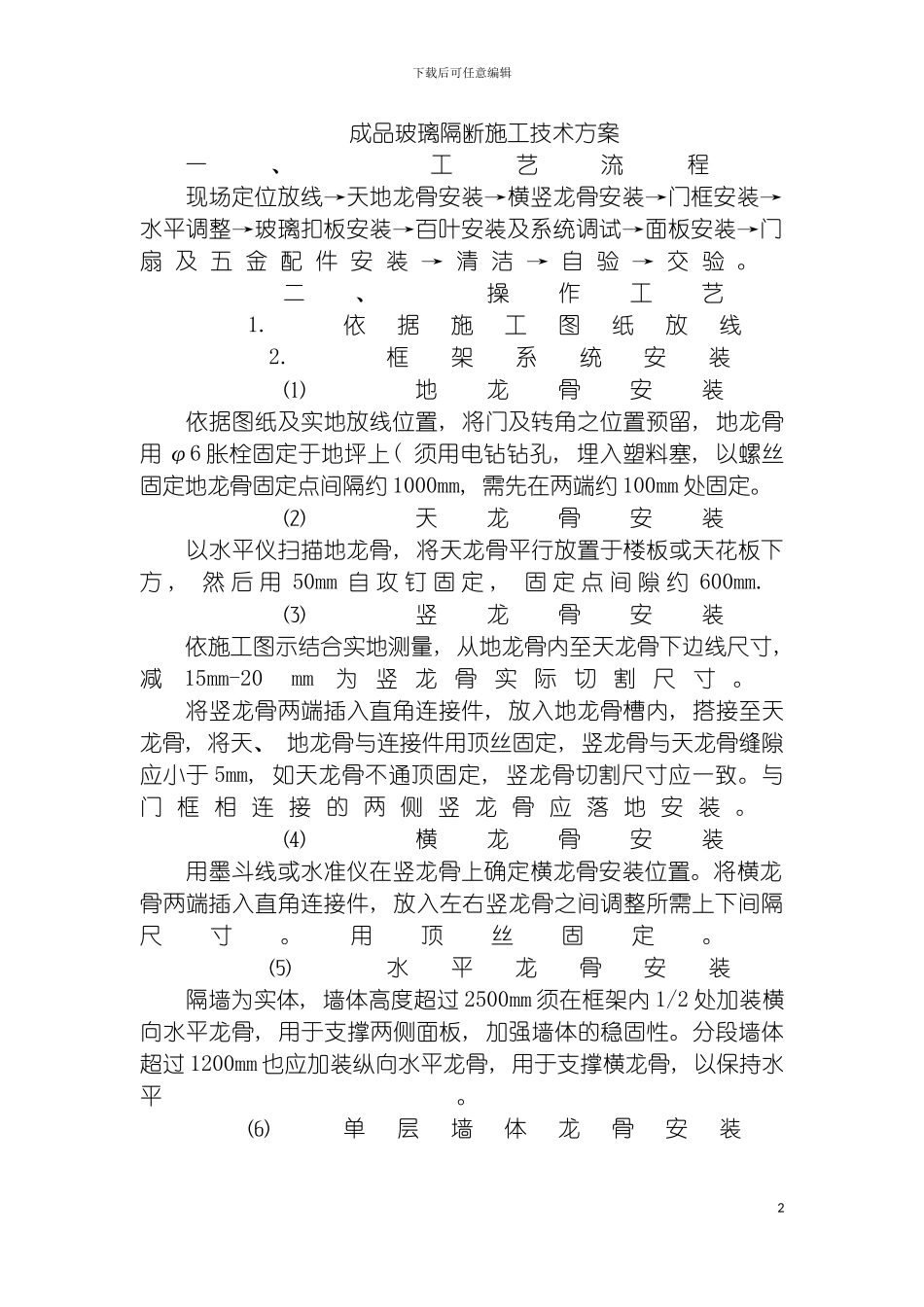

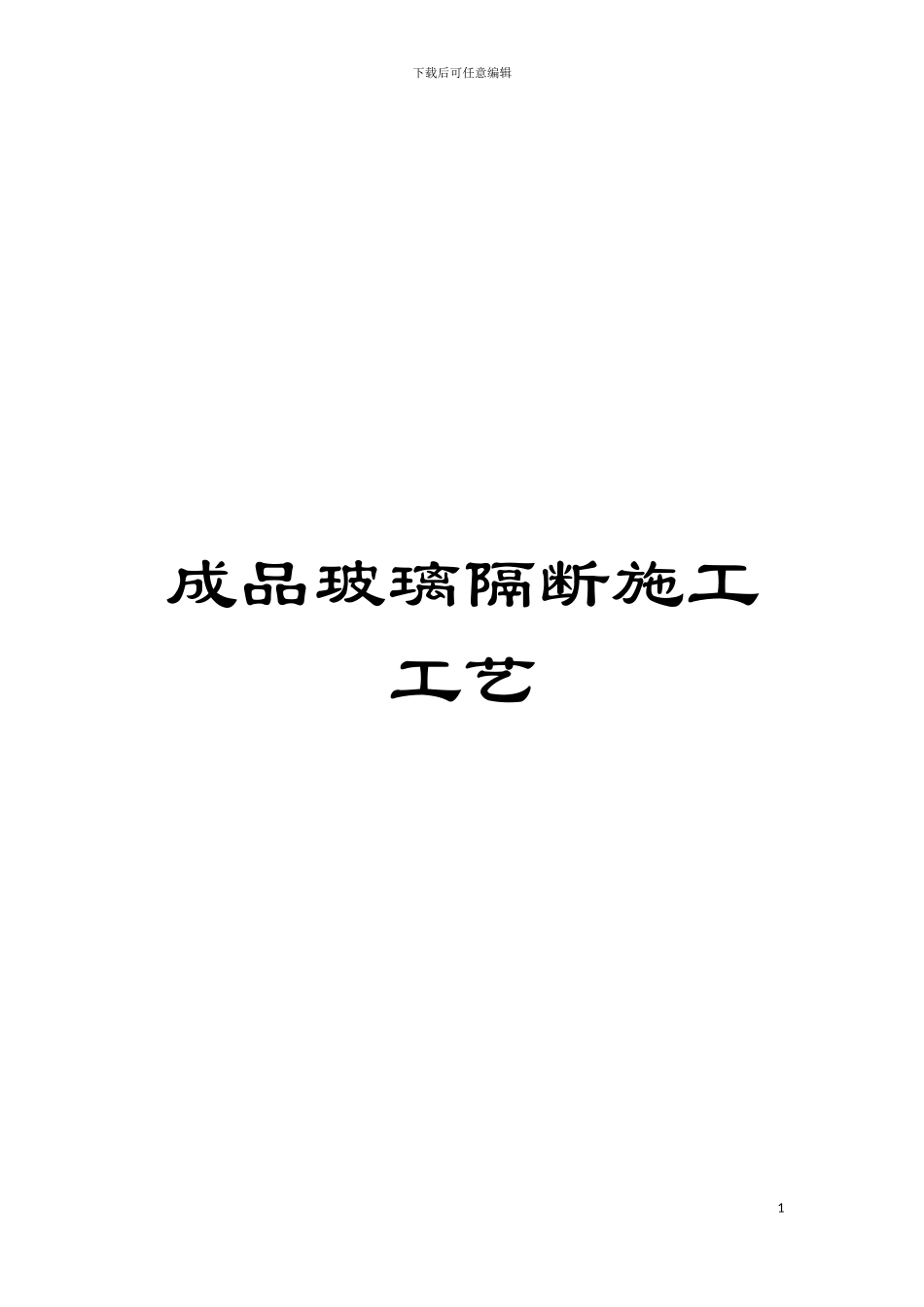

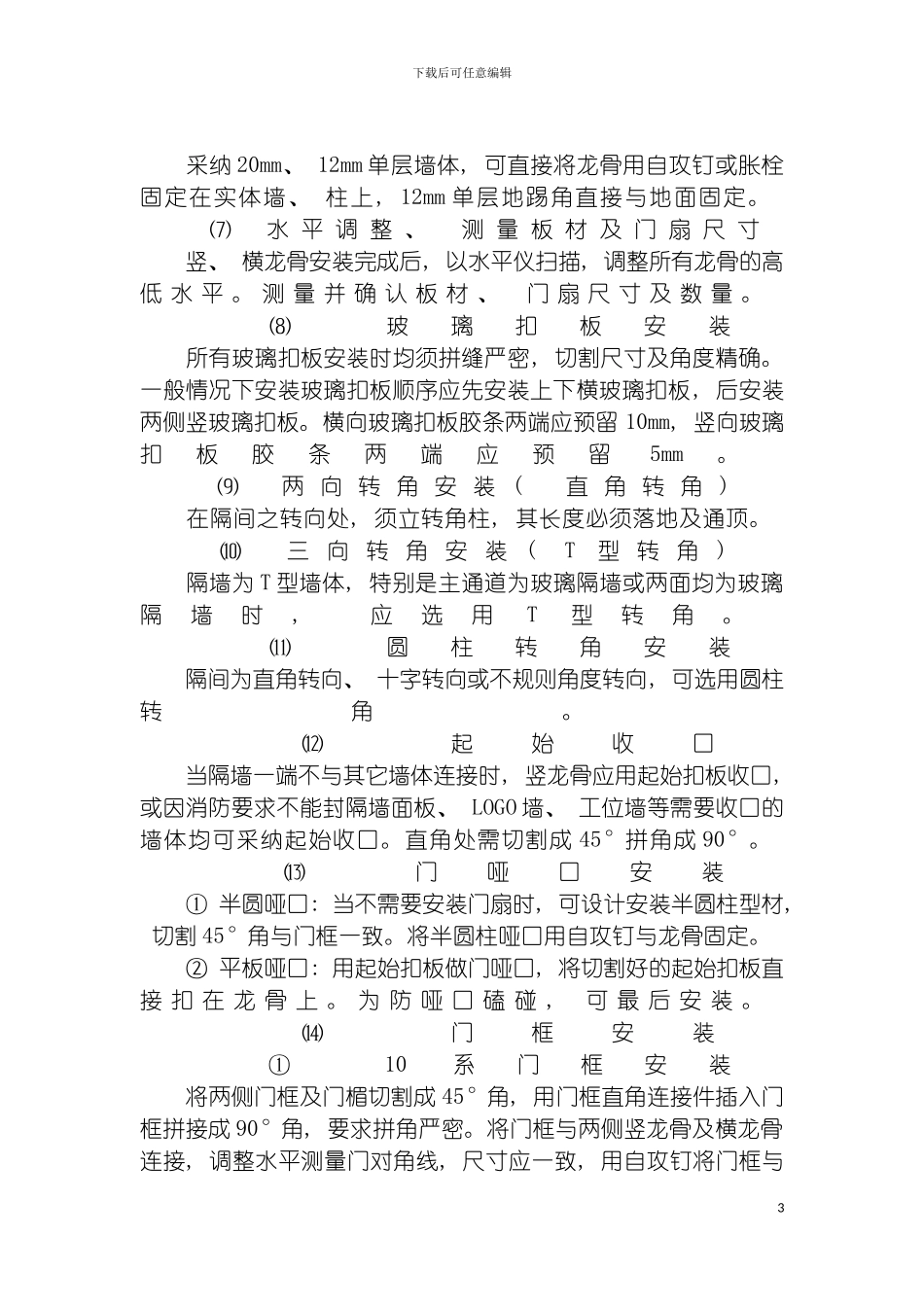

下载后可任意编辑成品玻璃隔断施工工艺1下载后可任意编辑成品玻璃隔断施工技术方案一、 工艺流程 现场定位放线→天地龙骨安装→横竖龙骨安装→门框安装→水平调整→玻璃扣板安装→百叶安装及系统调试→面板安装→门扇 及 五 金 配 件 安 装 → 清 洁 → 自 验 → 交 验 。 二、 操作工艺 1. 依据施工图纸放线 2. 框架系统安装 ⑴ 地龙骨安装 依据图纸及实地放线位置, 将门及转角之位置预留, 地龙骨用 φ6 胀栓固定于地坪上( 须用电钻钻孔, 埋入塑料塞, 以螺丝固定地龙骨固定点间隔约 1000mm, 需先在两端约 100mm 处固定。 ⑵ 天龙骨安装 以水平仪扫描地龙骨, 将天龙骨平行放置于楼板或天花板下方 , 然 后 用 50mm 自 攻 钉 固 定 , 固 定 点 间 隙 约 600mm. ⑶ 竖龙骨安装 依施工图示结合实地测量, 从地龙骨内至天龙骨下边线尺寸, 减15mm-20 mm为 竖 龙 骨 实 际 切 割 尺 寸 。 将竖龙骨两端插入直角连接件, 放入地龙骨槽内, 搭接至天龙骨, 将天、 地龙骨与连接件用顶丝固定, 竖龙骨与天龙骨缝隙应小于 5mm, 如天龙骨不通顶固定, 竖龙骨切割尺寸应一致。与门 框 相 连 接 的 两 侧 竖 龙 骨 应 落 地 安 装 。 ⑷ 横龙骨安装 用墨斗线或水准仪在竖龙骨上确定横龙骨安装位置。将横龙骨两端插入直角连接件, 放入左右竖龙骨之间调整所需上下间隔尺寸。用顶丝固定。 ⑸ 水平龙骨安装 隔墙为实体, 墙体高度超过 2500mm 须在框架内 1/2 处加装横向水平龙骨, 用于支撑两侧面板, 加强墙体的稳固性。分段墙体超过 1200mm 也应加装纵向水平龙骨, 用于支撑横龙骨, 以保持水平。 ⑹ 单层墙体龙骨安装 2下载后可任意编辑 采纳 20mm、 12mm 单层墙体, 可直接将龙骨用自攻钉或胀栓固定在实体墙、 柱上, 12mm 单层地踢角直接与地面固定。 ⑺ 水 平 调 整 、 测 量 板 材 及 门 扇 尺 寸 竖、 横龙骨安装完成后, 以水平仪扫描, 调整所有龙骨的高低 水 平 。 测 量 并 确 认 板 材 、 门 扇 尺 寸 及 数 量 。 ⑻ 玻璃扣板安装 所有玻璃扣板安装时均须拼缝严密, 切割尺寸及角度精确。一般情况下安装玻璃扣板顺序应先安装上下横玻璃扣板, 后安装两侧竖玻璃扣板。横向玻璃扣板胶条两端应预留 10mm, 竖向玻璃扣板胶条两端应预留5mm。 ⑼ 两 向 转 角 安 装 ( 直 角 转...
