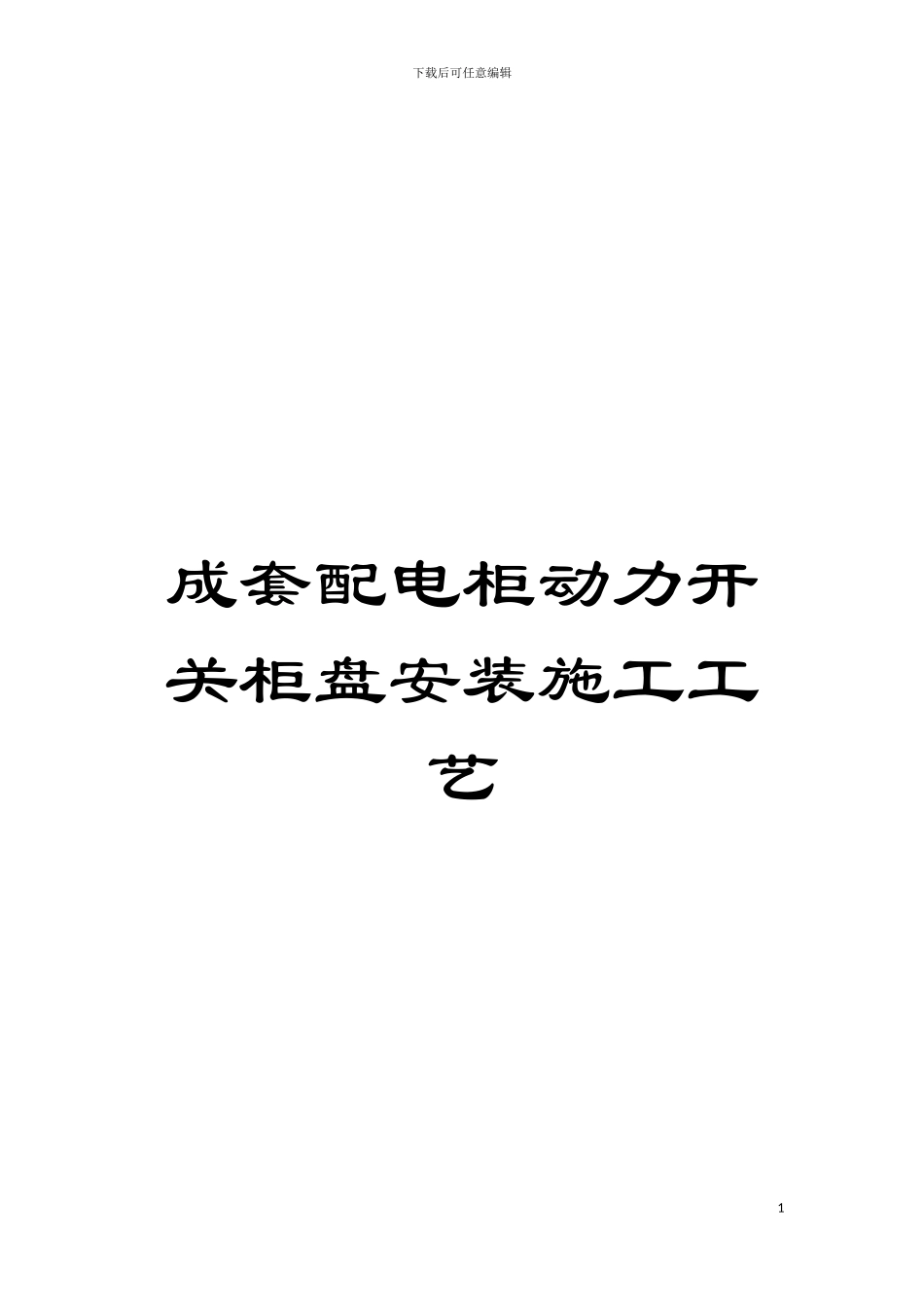

成套配电柜动力开关柜盘安装施工工艺模板

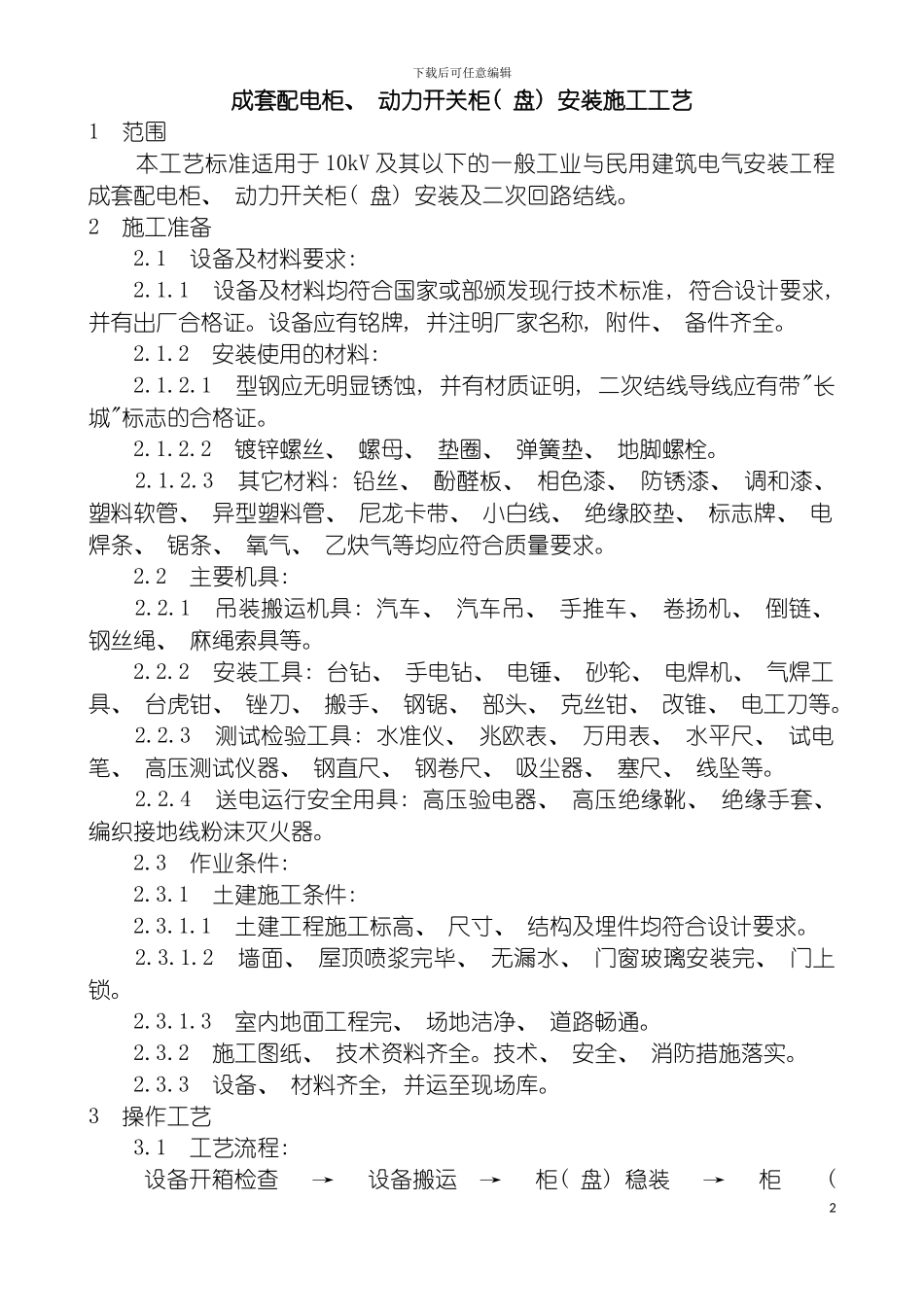

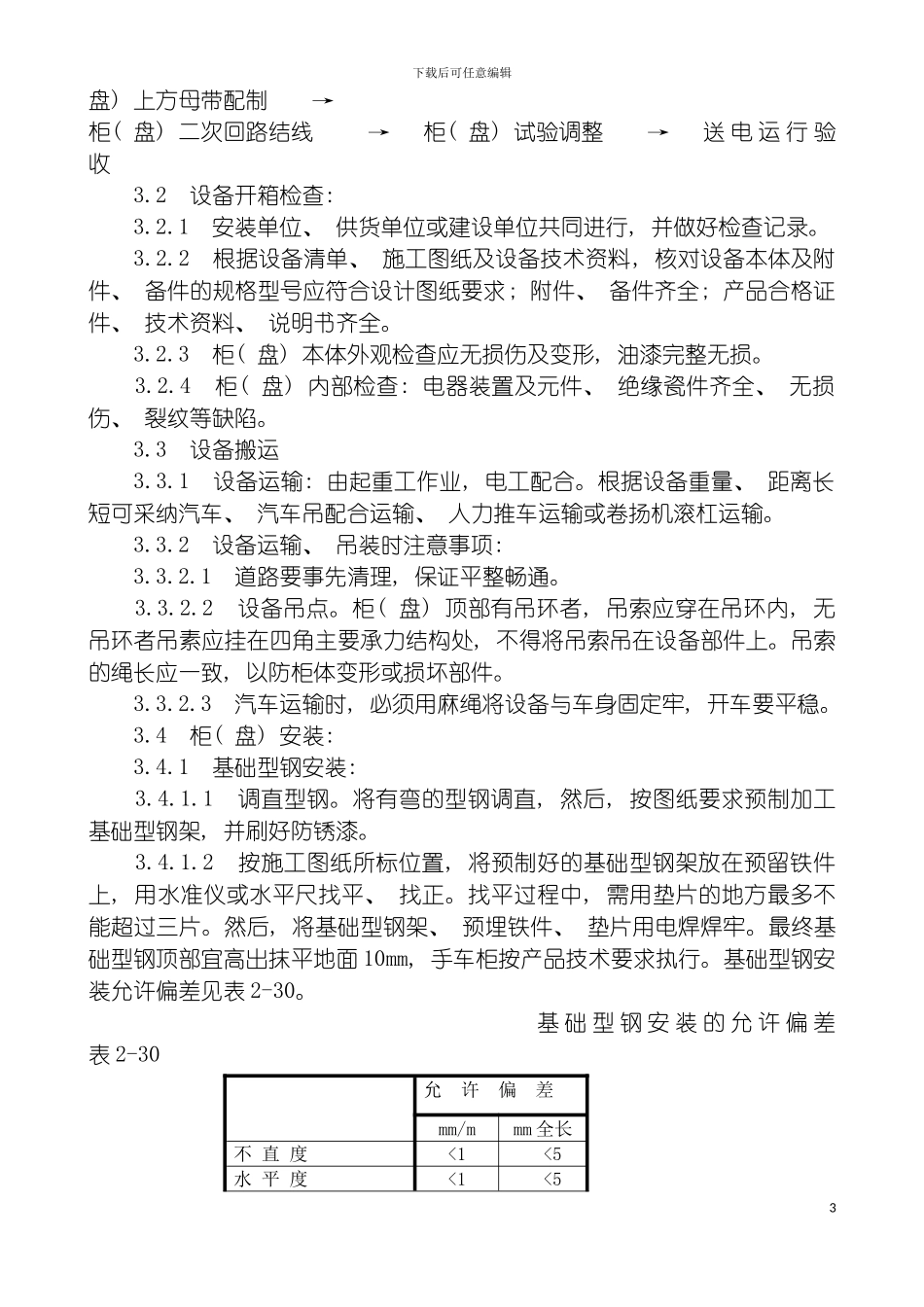

下载后可任意编辑成套配电柜动力开关柜盘安装施工工艺1下载后可任意编辑成套配电柜、 动力开关柜( 盘) 安装施工工艺1 范围 本工艺标准适用于 10kV 及其以下的一般工业与民用建筑电气安装工程成套配电柜、 动力开关柜( 盘) 安装及二次回路结线。2 施工准备 2.1 设备及材料要求: 2.1.1 设备及材料均符合国家或部颁发现行技术标准, 符合设计要求, 并有出厂合格证。设备应有铭牌, 并注明厂家名称, 附件、 备件齐全。 2.1.2 安装使用的材料: 2.1.2.1 型钢应无明显锈蚀, 并有材质证明, 二次结线导线应有带"长城"标志的合格证。 2.1.2.2 镀锌螺丝、 螺母、 垫圈、 弹簧垫、 地脚螺栓。 2.1.2.3 其它材料: 铅丝、 酚醛板、 相色漆、 防锈漆、 调和漆、 塑料软管、 异型塑料管、 尼龙卡带、 小白线、 绝缘胶垫、 标志牌、 电焊条、 锯条、 氧气、 乙炔气等均应符合质量要求。 2.2 主要机具: 2.2.1 吊装搬运机具: 汽车、 汽车吊、 手推车、 卷扬机、 倒链、 钢丝绳、 麻绳索具等。 2.2.2 安装工具: 台钻、 手电钻、 电锤、 砂轮、 电焊机、 气焊工具、 台虎钳、 锉刀、 搬手、 钢锯、 部头、 克丝钳、 改锥、 电工刀等。 2.2.3 测试检验工具: 水准仪、 兆欧表、 万用表、 水平尺、 试电笔、 高压测试仪器、 钢直尺、 钢卷尺、 吸尘器、 塞尺、 线坠等。 2.2.4 送电运行安全用具: 高压验电器、 高压绝缘靴、 绝缘手套、 编织接地线粉沫灭火器。 2.3 作业条件: 2.3.1 土建施工条件: 2.3.1.1 土建工程施工标高、 尺寸、 结构及埋件均符合设计要求。 2.3.1.2 墙面、 屋顶喷浆完毕、 无漏水、 门窗玻璃安装完、 门上锁。 2.3.1.3 室内地面工程完、 场地洁净、 道路畅通。 2.3.2 施工图纸、 技术资料齐全。技术、 安全、 消防措施落实。 2.3.3 设备、 材料齐全, 并运至现场库。3 操作工艺 3.1 工艺流程: 设备开箱检查→设备搬运→柜( 盘) 稳装→柜( 2下载后可任意编辑盘) 上方母带配制→柜( 盘) 二次回路结线→柜( 盘) 试验调整→送 电 运 行 验收 3.2 设备开箱检查: 3.2.1 安装单位、 供货单位或建设单位共同进行, 并做好检查记录。 3.2.2 根据设备清单、 施工图纸及设备技术资料, 核对设备本体及附件、 备件的规格型号应符合设计图纸要求; 附件、 备件齐全; 产品合格证件、 技术资料、 说明书齐全...
