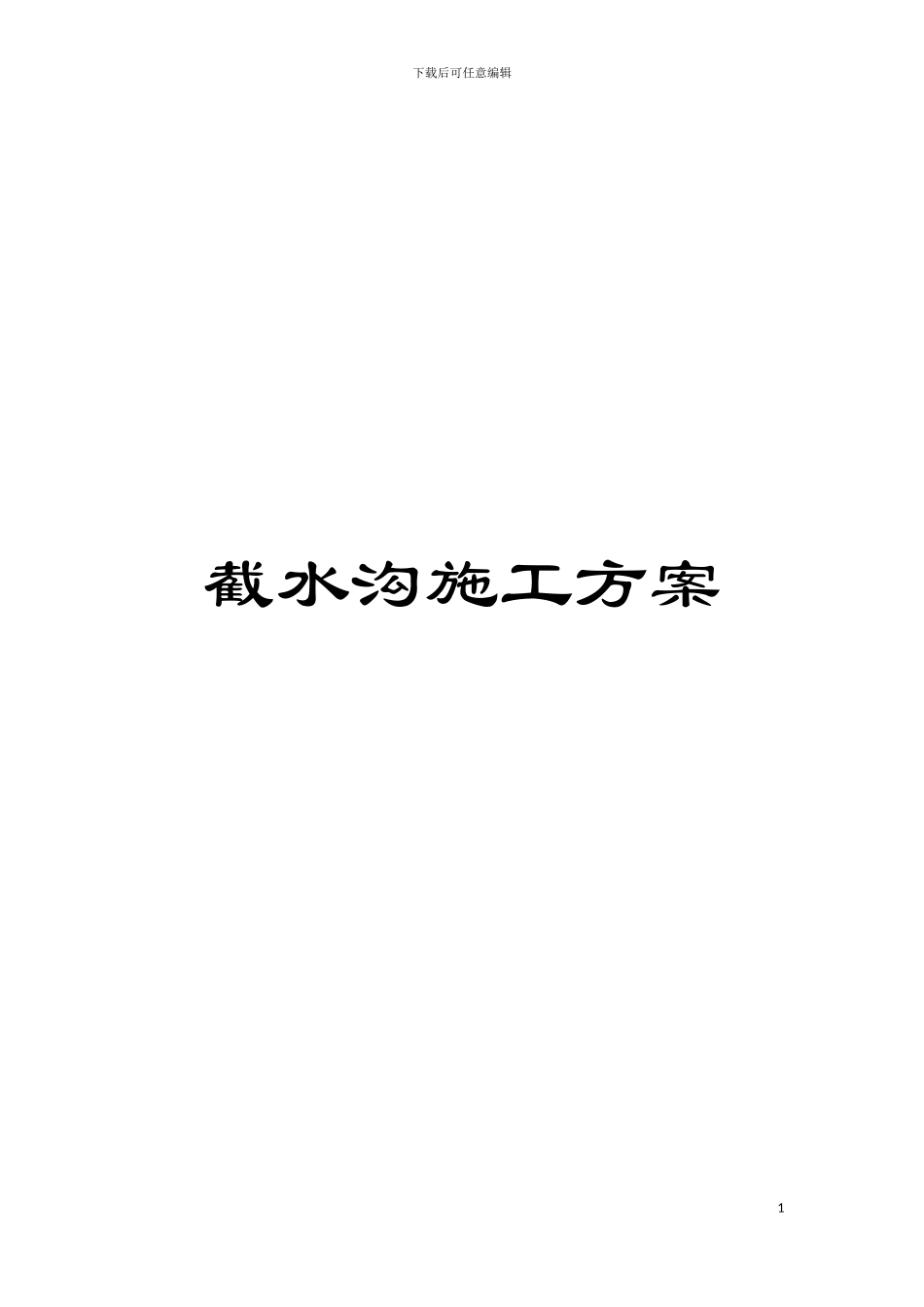

截水沟施工方案模板

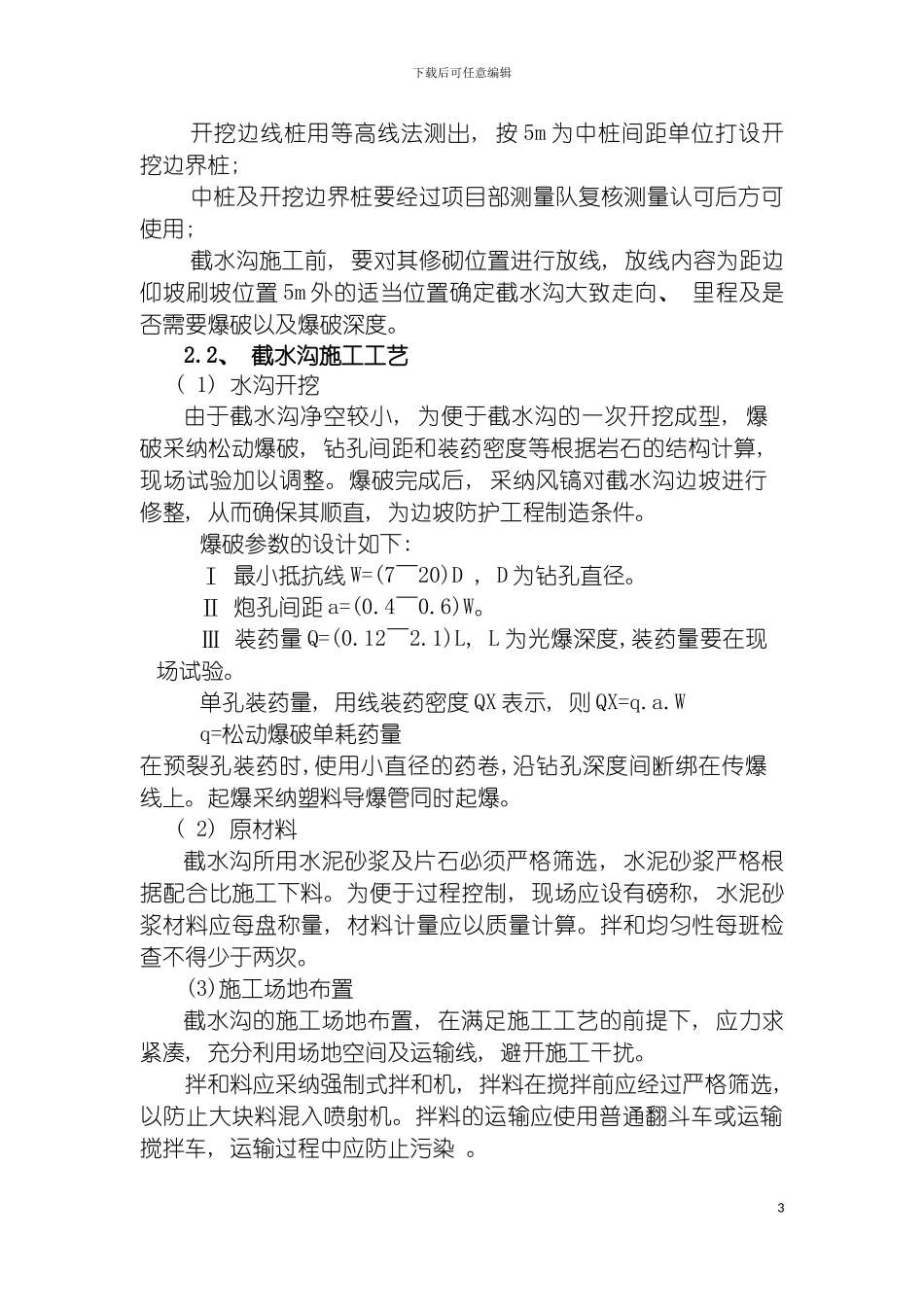

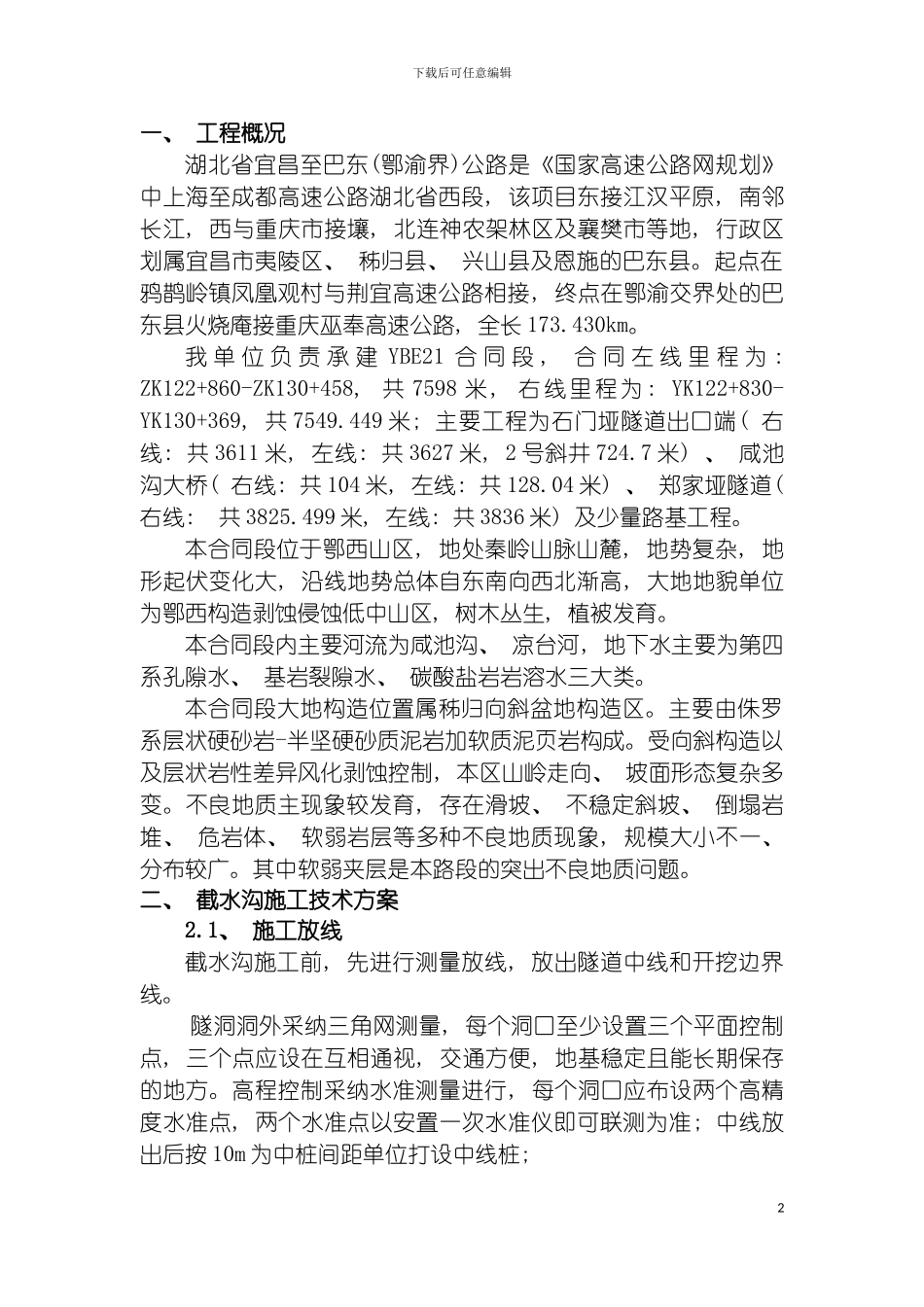

下载后可任意编辑截水沟施工方案1下载后可任意编辑一、 工程概况湖北省宜昌至巴东(鄂渝界)公路是《国家高速公路网规划》中上海至成都高速公路湖北省西段, 该项目东接江汉平原, 南邻长江, 西与重庆市接壤, 北连神农架林区及襄樊市等地, 行政区划属宜昌市夷陵区、 秭归县、 兴山县及恩施的巴东县。起点在鸦鹊岭镇凤凰观村与荆宜高速公路相接, 终点在鄂渝交界处的巴东县火烧庵接重庆巫奉高速公路, 全长 173.430km。我 单 位 负 责 承 建 YBE21 合 同 段 , 合 同 左 线 里 程 为 : ZK122+860-ZK130+458, 共 7598 米, 右线里程为: YK122+830-YK130+369, 共 7549.449 米; 主要工程为石门垭隧道出口端( 右线: 共 3611 米, 左线: 共 3627 米, 2 号斜井 724.7 米) 、 咸池沟大桥( 右线: 共 104 米, 左线: 共 128.04 米) 、 郑家垭隧道( 右线: 共 3825.499 米, 左线: 共 3836 米) 及少量路基工程。本合同段位于鄂西山区, 地处秦岭山脉山麓, 地势复杂, 地形起伏变化大, 沿线地势总体自东南向西北渐高, 大地地貌单位为鄂西构造剥蚀侵蚀低中山区, 树木丛生, 植被发育。本合同段内主要河流为咸池沟、 凉台河, 地下水主要为第四系孔隙水、 基岩裂隙水、 碳酸盐岩岩溶水三大类。本合同段大地构造位置属秭归向斜盆地构造区。主要由侏罗系层状硬砂岩-半坚硬砂质泥岩加软质泥页岩构成。受向斜构造以及层状岩性差异风化剥蚀控制, 本区山岭走向、 坡面形态复杂多变。不良地质主现象较发育, 存在滑坡、 不稳定斜坡、 倒塌岩堆、 危岩体、 软弱岩层等多种不良地质现象, 规模大小不一、 分布较广。其中软弱夹层是本路段的突出不良地质问题。二、 截水沟施工技术方案2.1、 施工放线截水沟施工前, 先进行测量放线, 放出隧道中线和开挖边界线。隧洞洞外采纳三角网测量, 每个洞口至少设置三个平面控制点, 三个点应设在互相通视, 交通方便, 地基稳定且能长期保存的地方。高程控制采纳水准测量进行, 每个洞口应布设两个高精度水准点, 两个水准点以安置一次水准仪即可联测为准; 中线放出后按 10m 为中桩间距单位打设中线桩; 2下载后可任意编辑开挖边线桩用等高线法测出, 按 5m 为中桩间距单位打设开挖边界桩; 中桩及开挖边界桩要经过项目部测量队复核测量认可后方可使用; 截水沟施工前, 要对其修砌位置进行放线, 放线内容为距边仰坡刷坡位置 5m 外的适当位...
