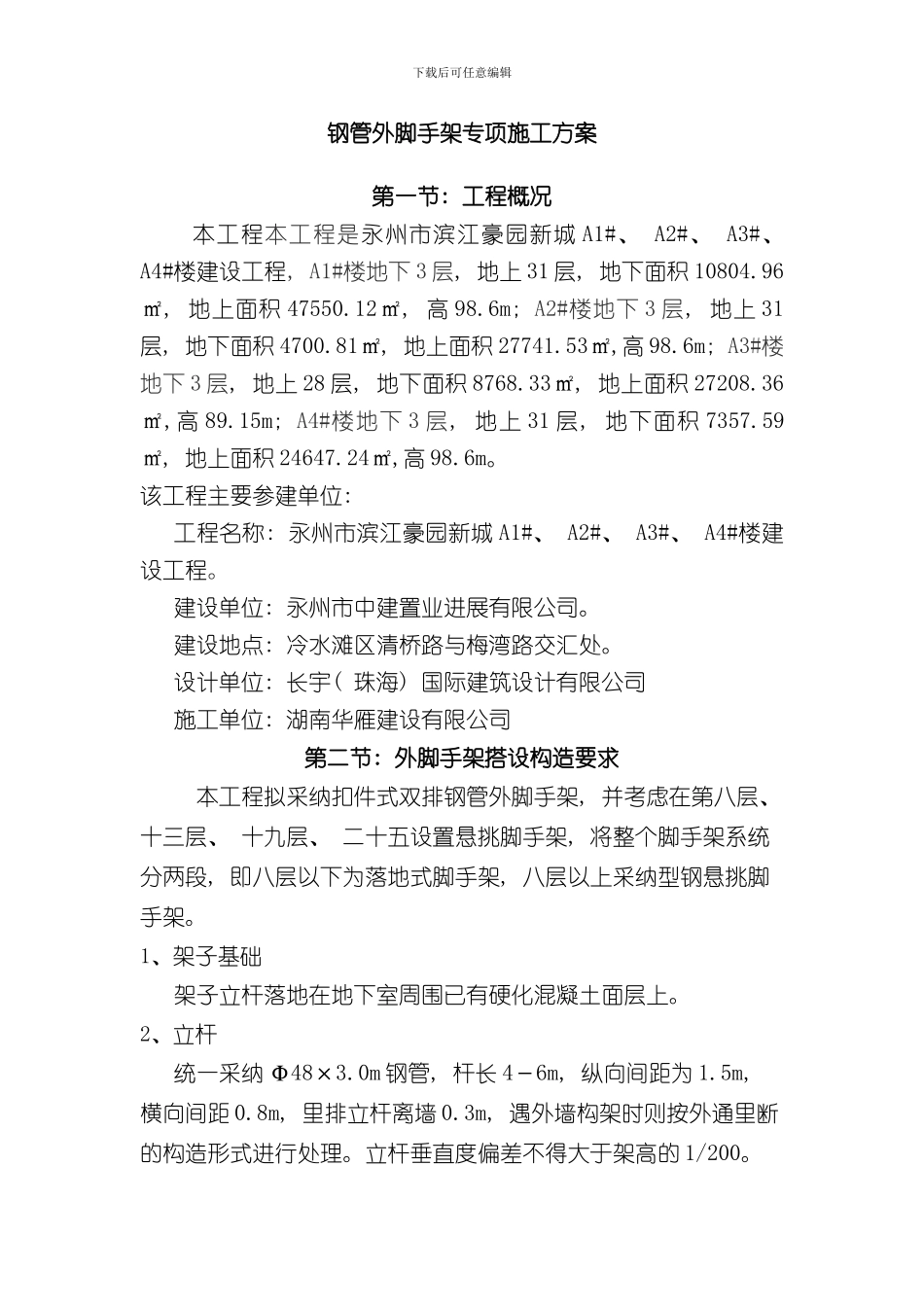

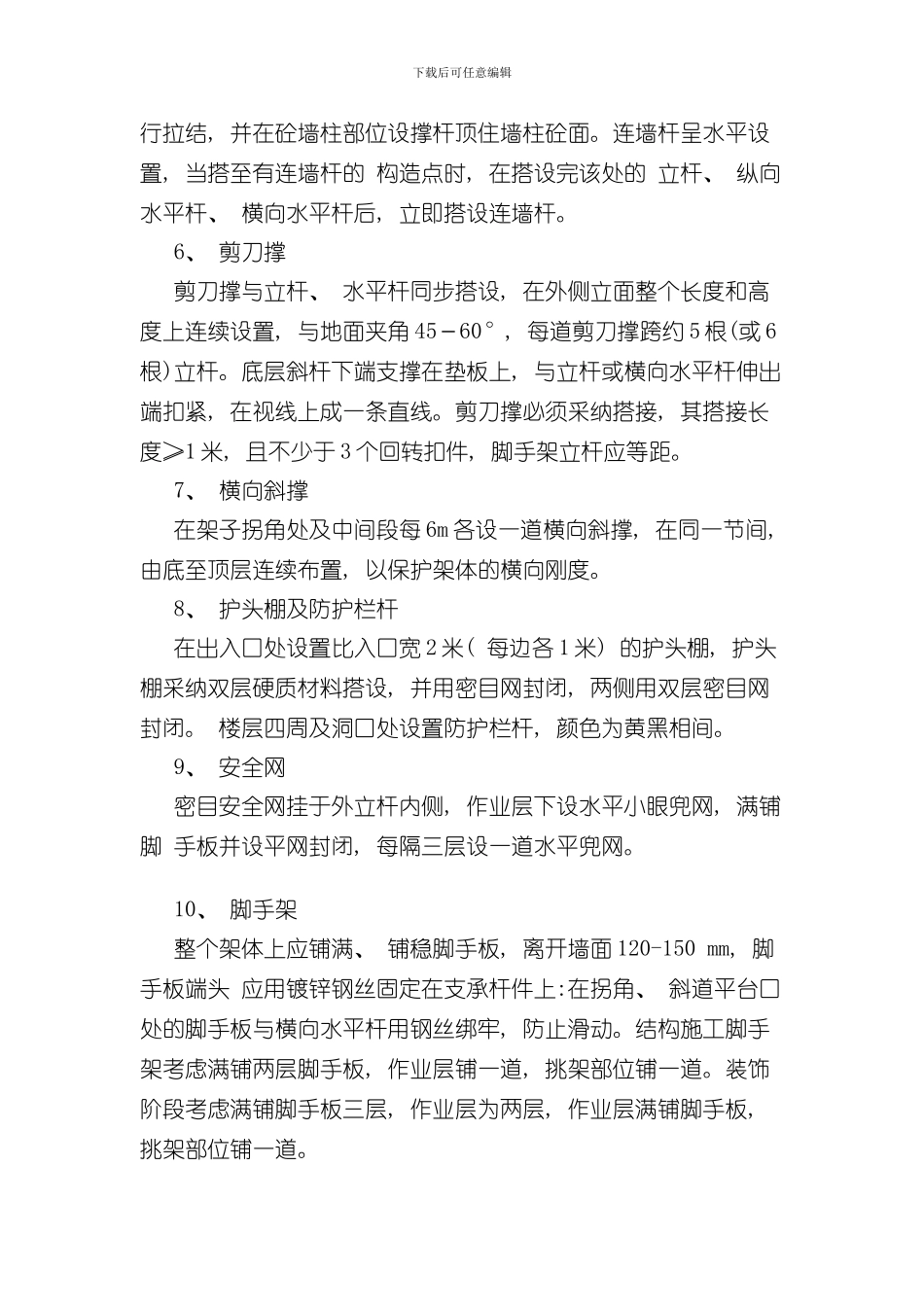

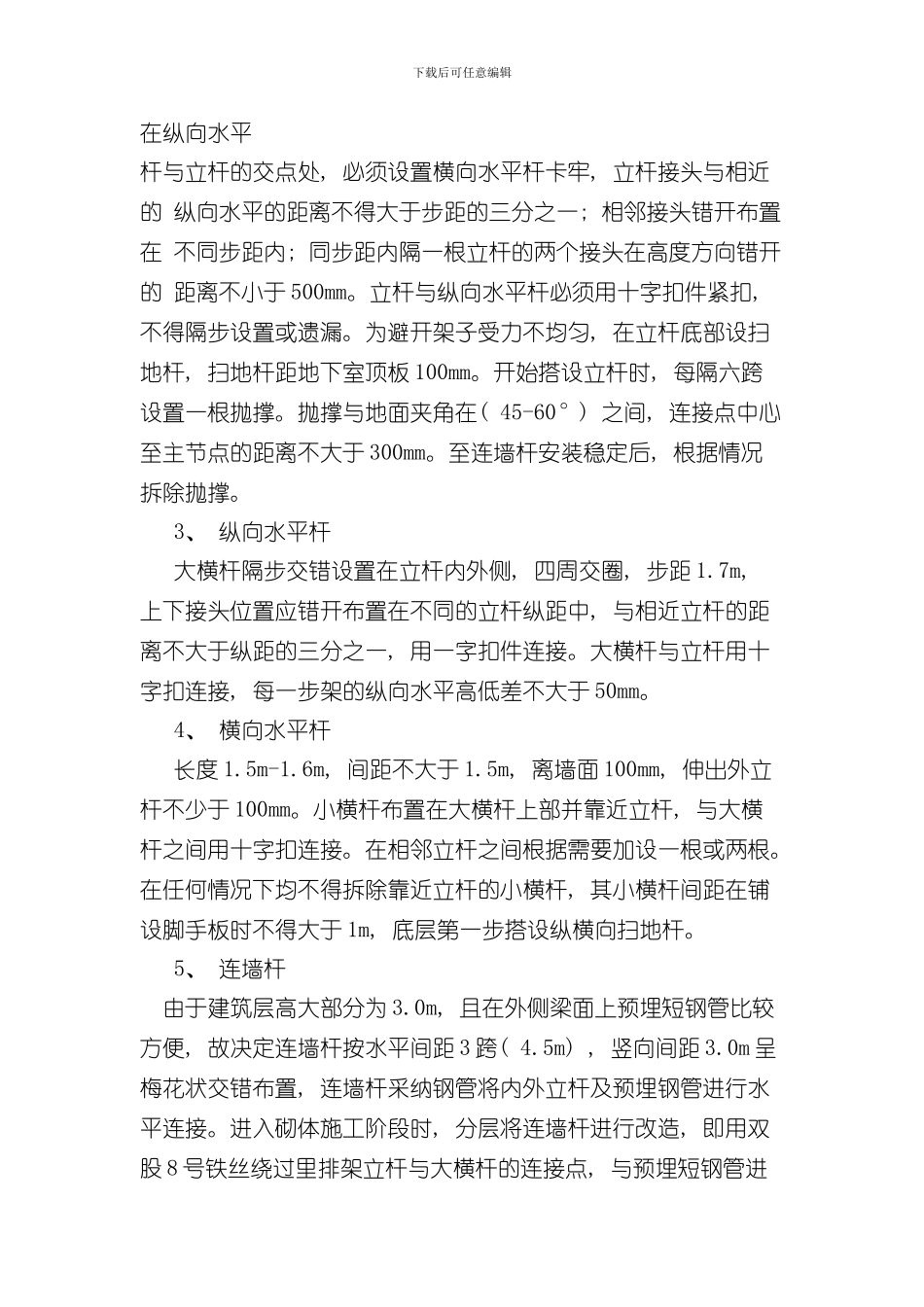

下载后可任意编辑钢管外脚手架专项施工方案第一节: 工程概况 本工程本工程是永州市滨江豪园新城 A1#、 A2#、 A3#、 A4#楼建设工程, A1#楼地下 3 层, 地上 31 层, 地下面积 10804.96㎡, 地上面积 47550.12㎡, 高 98.6m; A2#楼地下 3 层, 地上 31层, 地下面积 4700.81㎡, 地上面积 27741.53㎡,高 98.6m; A3#楼地下 3 层, 地上 28 层, 地下面积 8768.33㎡, 地上面积 27208.36㎡,高 89.15m; A4#楼地下 3 层, 地上 31 层, 地下面积 7357.59㎡, 地上面积 24647.24㎡,高 98.6m。该工程主要参建单位: 工程名称: 永州市滨江豪园新城 A1#、 A2#、 A3#、 A4#楼建设工程。 建设单位: 永州市中建置业进展有限公司。建设地点: 冷水滩区清桥路与梅湾路交汇处。设计单位: 长宇( 珠海) 国际建筑设计有限公司施工单位: 湖南华雁建设有限公司第二节: 外脚手架搭设构造要求 本工程拟采纳扣件式双排钢管外脚手架, 并考虑在第八层、 十三层、 十九层、 二十五设置悬挑脚手架, 将整个脚手架系统分两段, 即八层以下为落地式脚手架, 八层以上采纳型钢悬挑脚手架。1、架子基础 架子立杆落地在地下室周围已有硬化混凝土面层上。2、立杆 统一采纳 Φ48×3.0m 钢管, 杆长 4－6m, 纵向间距为 1.5m, 横向间距 0.8m, 里排立杆离墙 0.3m, 遇外墙构架时则按外通里断的构造形式进行处理。立杆垂直度偏差不得大于架高的 1/200。下载后可任意编辑在纵向水平杆与立杆的交点处, 必须设置横向水平杆卡牢, 立杆接头与相近的 纵向水平的距离不得大于步距的三分之一; 相邻接头错开布置在 不同步距内; 同步距内隔一根立杆的两个接头在高度方向错开的 距离不小于 500mm。立杆与纵向水平杆必须用十字扣件紧扣, 不得隔步设置或遗漏。为避开架子受力不均匀, 在立杆底部设扫地杆, 扫地杆距地下室顶板 100mm。开始搭设立杆时, 每隔六跨设置一根抛撑。抛撑与地面夹角在( 45-60°) 之间, 连接点中心至主节点的距离不大于 300mm。至连墙杆安装稳定后, 根据情况拆除抛撑。 3、 纵向水平杆 大横杆隔步交错设置在立杆内外侧, 四周交圈, 步距 1.7m, 上下接头位置应错开布置在不同的立杆纵距中, 与相近立杆的距离不大于纵距的三分之一, 用一字扣件连接。大横杆与立杆用十字扣连接, 每一步架的纵向水平高低差不大于 50mm。 4、 横向水平杆 长度 1.5m-1.6m, 间距不大于 1.5m, 离墙...
