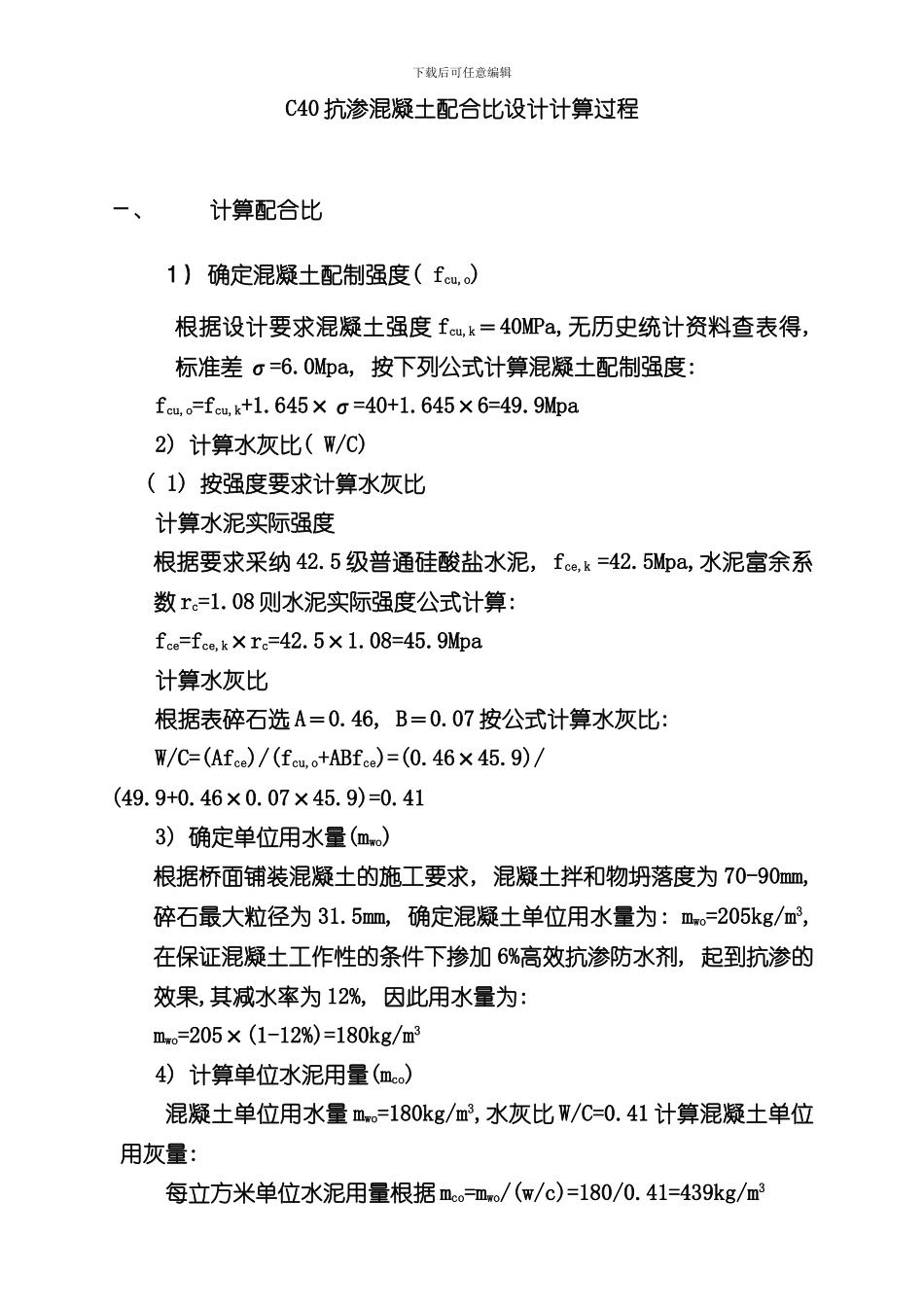

下载后可任意编辑C40 抗渗混凝土配合比设计计算过程一、计算配合比1） 确定混凝土配制强度( fcu,o) 根据设计要求混凝土强度 fcu,k＝40MPa,无历史统计资料查表得, 标准差 σ=6.0Mpa, 按下列公式计算混凝土配制强度: fcu,o=fcu,k+1.645×σ=40+1.645×6=49.9Mpa 2) 计算水灰比( W/C) ( 1) 按强度要求计算水灰比计算水泥实际强度根据要求采纳 42.5 级普通硅酸盐水泥, fce,k =42.5Mpa,水泥富余系数 rc=1.08 则水泥实际强度公式计算: fce=fce,k×rc=42.5×1.08=45.9Mpa计算水灰比根据表碎石选 A＝0.46, B＝0.07 按公式计算水灰比: W/C=(Afce)/(fcu,o+ABfce)=(0.46×45.9)/(49.9+0.46×0.07×45.9)=0.413) 确定单位用水量(mwo)根据桥面铺装混凝土的施工要求, 混凝土拌和物坍落度为 70-90mm, 碎石最大粒径为 31.5mm, 确定混凝土单位用水量为: mwo=205kg/m3,在保证混凝土工作性的条件下掺加 6%高效抗渗防水剂, 起到抗渗的效果,其减水率为 12%, 因此用水量为: mwo=205×(1-12%)=180kg/m34) 计算单位水泥用量(mco) 混凝土单位用水量 mwo=180kg/m3,水灰比 W/C=0.41 计算混凝土单位用灰量: 每立方米单位水泥用量根据 mco=mwo/(w/c)=180/0.41=439kg/m3下载后可任意编辑每立方米单位外加剂用量, 439×6%=26.3Kg/m35)确定砂率: 根据碎石最大料径 31.5mm, 且水灰比为 0.41, 又根据抗渗混凝土对砂率的要求选定混凝土砂率为: Sp＝35%6) 计算粗、 细集料单位用量( mgo、 mso) ( 1) 采纳质量法根据式: mco+mgo+mso+mwo=Phmso/(mgo+mso)× 100%=Sp且已知: mco=439kg/m3;mwo=180kg/m3;Sp=35%;假定 Ph=2450kg/m3代入公式可得: 439+mgo+mso+180=2450mso/(mgo+mso) ×100%=35%解之得: mso=641kg/m3; mgo=1190kg/m3按质量法得混凝土初步配合比为: mco:mso:mgo:mwo:mjo=439: 641: 1190: 180: 26.3=1: 1.46: 2.71: 0.41: 0.06二、 试拌调整, 提出基准配合比( 1) 计算试拌材料用量按计算初步配合比试拌 15L 混凝土拌合物, 各种材料用量为: 水泥: 439×0.015=6.59kg砂子: 641×0.015=9.62kg碎石: 1190×0.015=17.85 kg10-30mm(20%): 3.57 kg10-20mm(50%): 8.93kg5-10mm(30%): 5.36kg水: 180×0.015=2.7kg外加剂: 6.59×6%＝0.395Kg(2)调整工作性, 提出基准配合比: 按计算材料用量拌制混凝土拌合物, 测定混合料坍落度满足设计要下载后可任意编辑求, 粘聚性和保水性良好, 满足...
