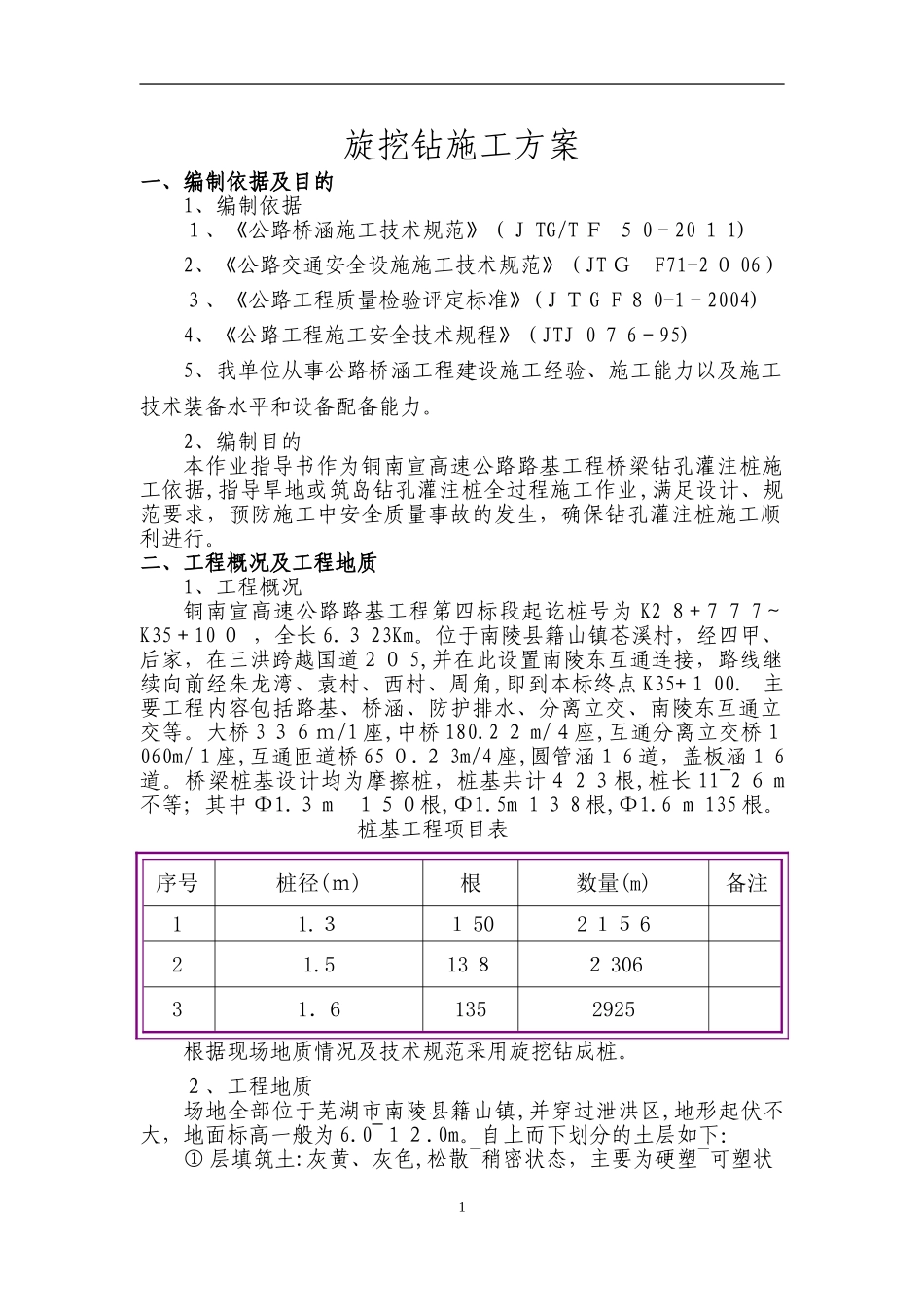

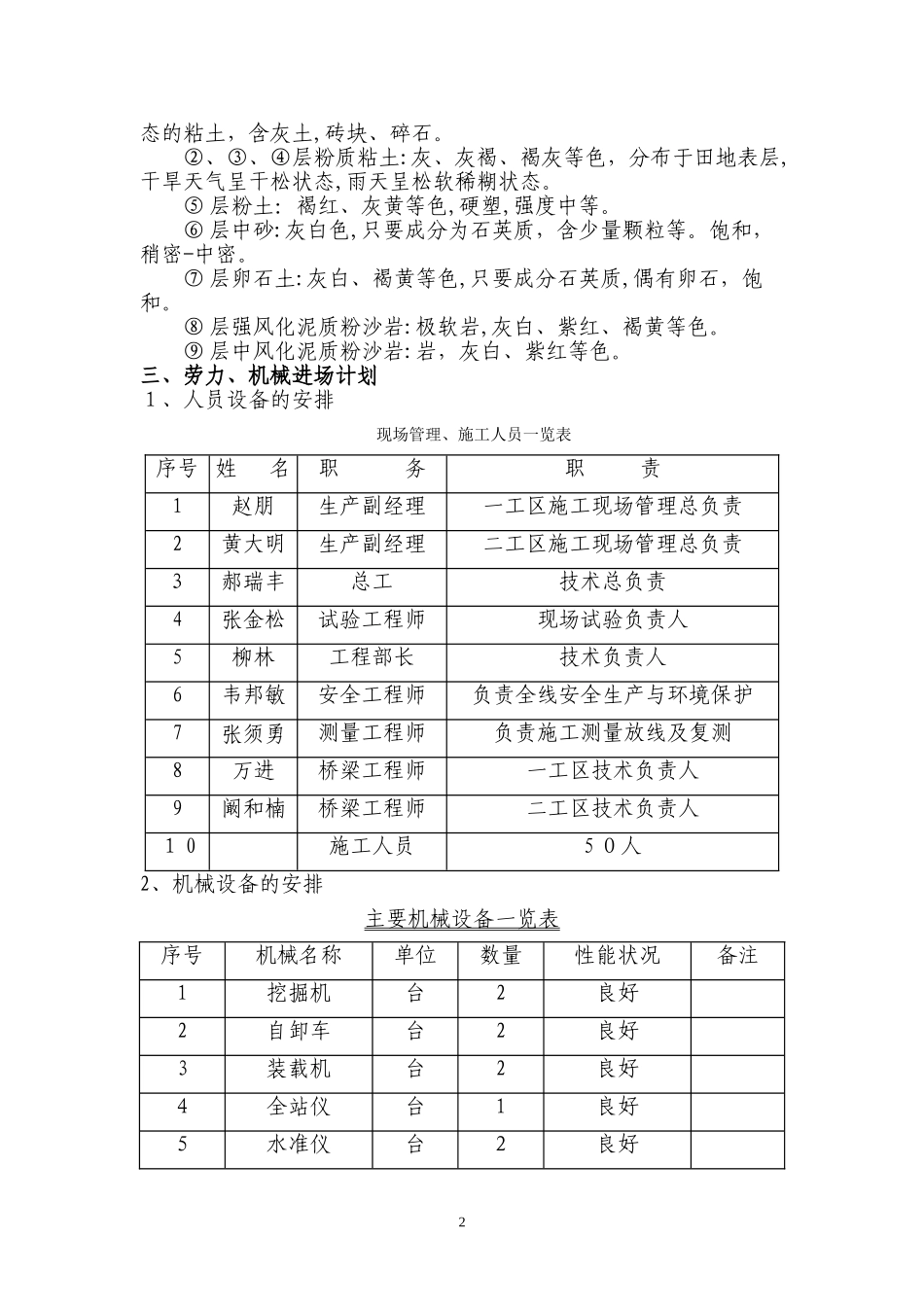

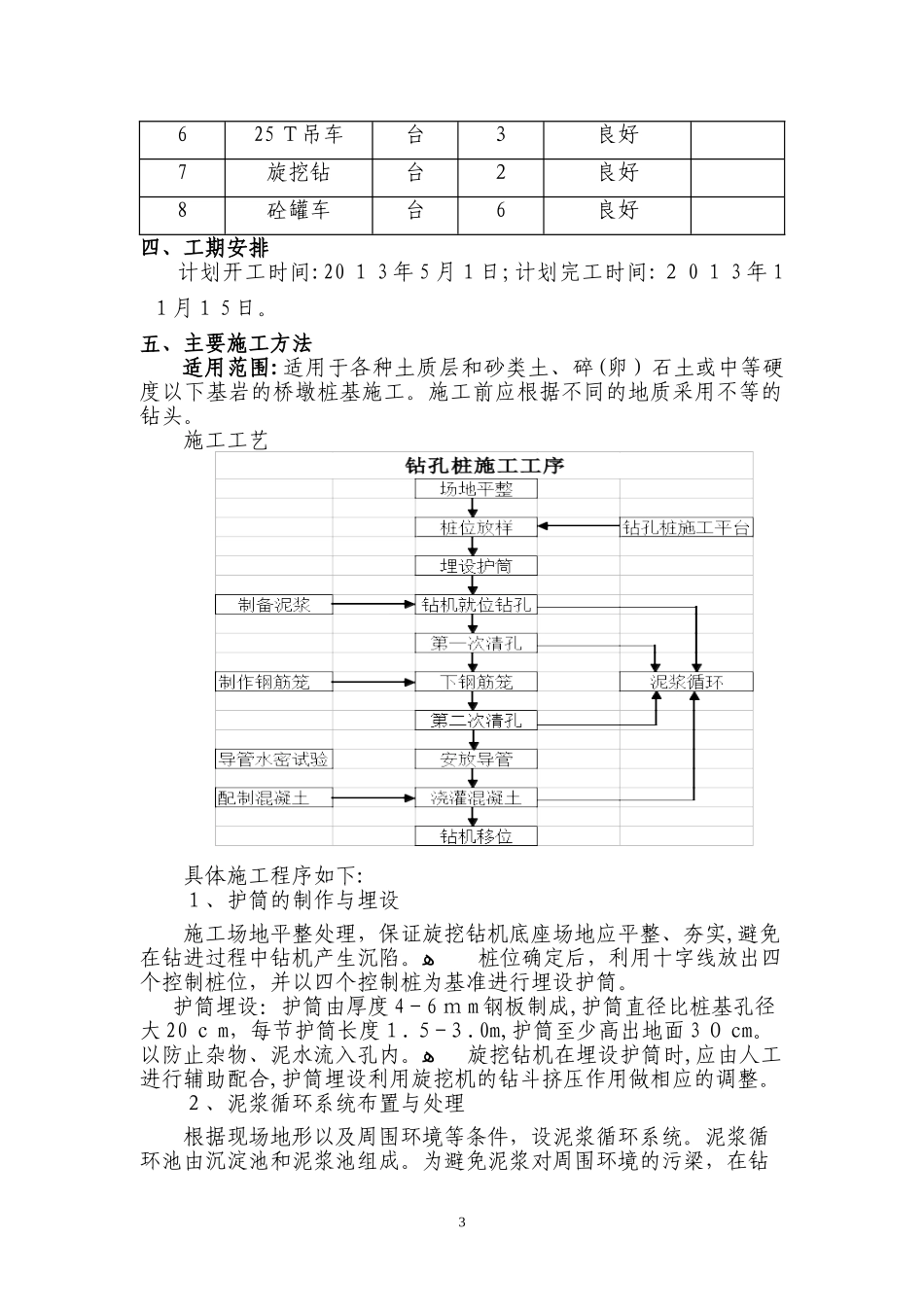

旋挖钻施工方案一、编制依据及目的1、编制依据１、《公路桥涵施工技术规范》（ＪTG/TＦ５0－20１1)2、《公路交通安全设施施工技术规范》（JTＧF71-2０06）３、《公路工程质量检验评定标准》(ＪＴGF８0-1－2004)4、《公路工程施工安全技术规程》（JTJ0７6－95)5、我单位从事公路桥涵工程建设施工经验、施工能力以及施工技术装备水平和设备配备能力。2、编制目的本作业指导书作为铜南宣高速公路路基工程桥梁钻孔灌注桩施工依据,指导旱地或筑岛钻孔灌注桩全过程施工作业,满足设计、规范要求，预防施工中安全质量事故的发生，确保钻孔灌注桩施工顺利进行。二、工程概况及工程地质1、工程概况铜南宣高速公路路基工程第四标段起讫桩号为K2８+７７7～K35＋10０，全长6.３23Km。位于南陵县籍山镇苍溪村，经四甲、后家，在三洪跨越国道２０5,并在此设置南陵东互通连接，路线继续向前经朱龙湾、袁村、西村、周角,即到本标终点K35+１00.主要工程内容包括路基、桥涵、防护排水、分离立交、南陵东互通立交等。大桥3３６ｍ/1座,中桥180.2２m/４座,互通分离立交桥１060m/１座,互通匝道桥65０.２3m/4座,圆管涵１6道，盖板涵１6道。桥梁桩基设计均为摩擦桩，桩基共计４2３根,桩长11~2６m不等；其中Φ1.３m１５０根,Φ1.5m1３8根,Φ1.6m135根。桩基工程项目表序号桩径(ｍ)根数量(m)备注11.３１502１５621.513８２30631．61352925根据现场地质情况及技术规范采用旋挖钻成桩。２、工程地质场地全部位于芜湖市南陵县籍山镇,并穿过泄洪区,地形起伏不大，地面标高一般为6.0~１２.0m。自上而下划分的土层如下：①层填筑土:灰黄、灰色,松散~稍密状态，主要为硬塑~可塑状1态的粘土，含灰土,砖块、碎石。②、③、④层粉质粘土:灰、灰褐、褐灰等色，分布于田地表层,干旱天气呈干松状态,雨天呈松软稀糊状态。⑤层粉土：褐红、灰黄等色,硬塑,强度中等。⑥层中砂:灰白色,只要成分为石英质，含少量颗粒等。饱和，稍密-中密。⑦层卵石土:灰白、褐黄等色,只要成分石英质,偶有卵石，饱和。⑧层强风化泥质粉沙岩:极软岩,灰白、紫红、褐黄等色。⑨层中风化泥质粉沙岩:岩，灰白、紫红等色。三、劳力、机械进场计划１、人员设备的安排现场管理、施工人员一览表序号姓名职务职责1赵朋生产副经理一工区施工现场管理总负责2黄大明生产副经理二工区施工现场管理总负责３郝瑞丰总工技术总负责4张金松试验工程师现场试验负责人5柳林工程部长技术负责人6韦邦敏安全工程师负责全线安全生产与环境保护7张须勇测量工程师负责施工测量放线及复测8万进桥梁工程师一工区技术负责人9阚和楠桥梁工程师二工区技术负责人１0施工人员5０人2、机械设备的安排主要机械设备一览表序号机械名称单位数量性能状况备注1挖掘机台2良好2自卸车台2良好3装载机台2良好４全站仪台1良好５水准仪台２良好2625Ｔ吊车台３良好7旋挖钻台２良好8砼罐车台6良好四、工期安排计划开工时间:20１3年5月１日;计划完工时间:２0１3年1１月１5日。五、主要施工方法适用范围:适用于各种土质层和砂类土、碎(卵）石土或中等硬度以下基岩的桥墩桩基施工。施工前应根据不同的地质采用不等的钻头。施工工艺具体施工程序如下:１、护筒的制作与埋设施工场地平整处理，保证旋挖钻机底座场地应平整、夯实,避免在钻进过程中钻机产生沉陷。ﻫ桩位确定后，利用十字线放出四个控制桩位，并以四个控制桩为基准进行埋设护筒。护筒埋设：护筒由厚度4－6ｍm钢板制成,护筒直径比桩基孔径大20ｃm，每节护筒长度１.５-３.0m,护筒至少高出地面3０cm。以防止杂物、泥水流入孔内。ﻫ旋挖钻机在埋设护筒时,应由人工进行辅助配合,护筒埋设利用旋挖机的钻斗挤压作用做相应的调整。２、泥浆循环系统布置与处理根据现场地形以及周围环境等条件，设泥浆循环系统。泥浆循环池由沉淀池和泥浆池组成。为避免泥浆对周围环境的污梁，在钻3孔桩施工过程中,对沉淀池中沉碴及灌注混凝土时溢出的废弃泥浆，采取及时清除、及时用泥浆运输车外运。3、泥浆在砂类土、黏土夹层中钻孔，宜采用膨润土泥浆护壁。在黏性土中钻孔,当塑性指数大于1５时，浮碴能力足够满足施工时，可利用孔内原土造浆护壁。泥浆性能指针,应按...
