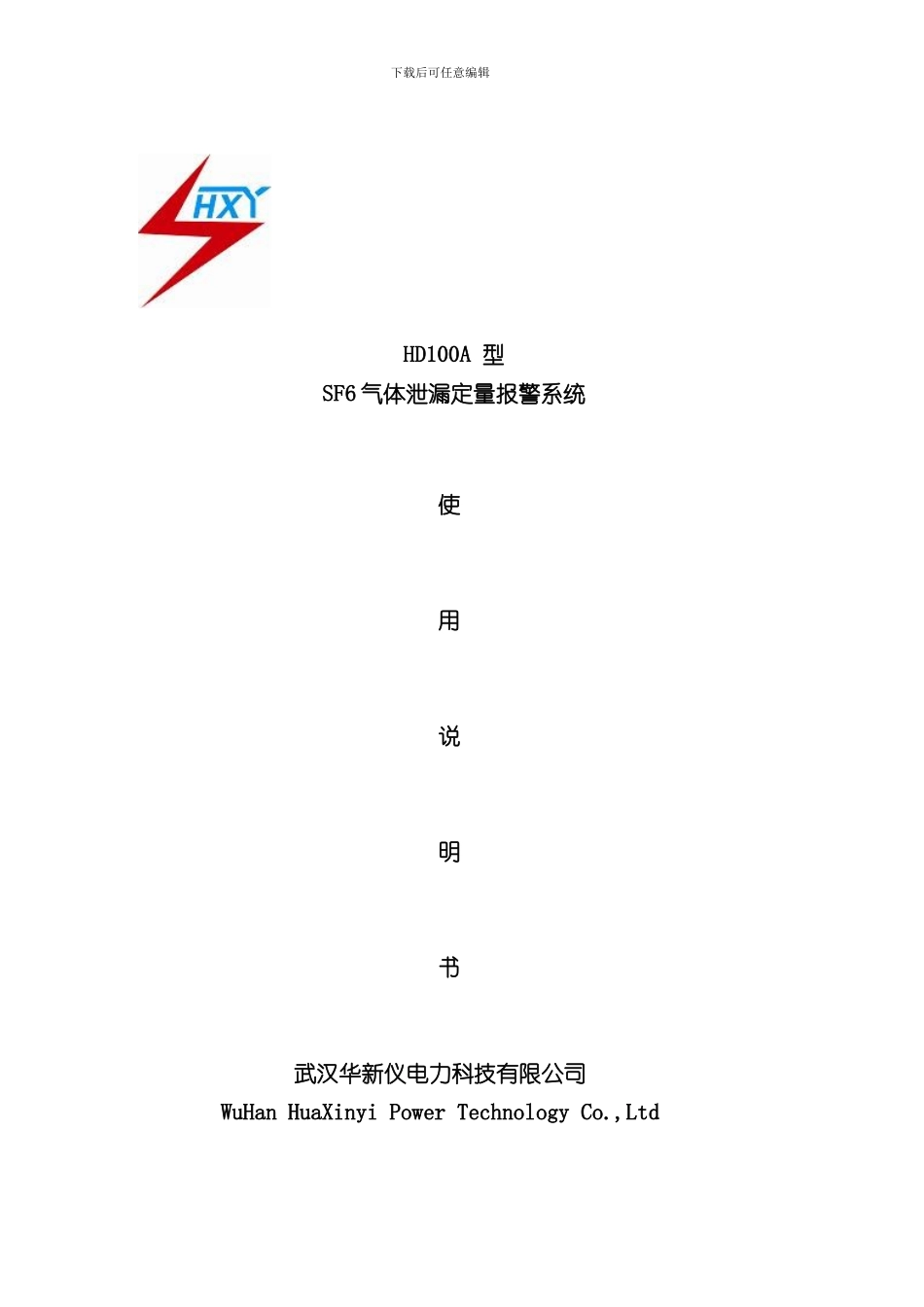

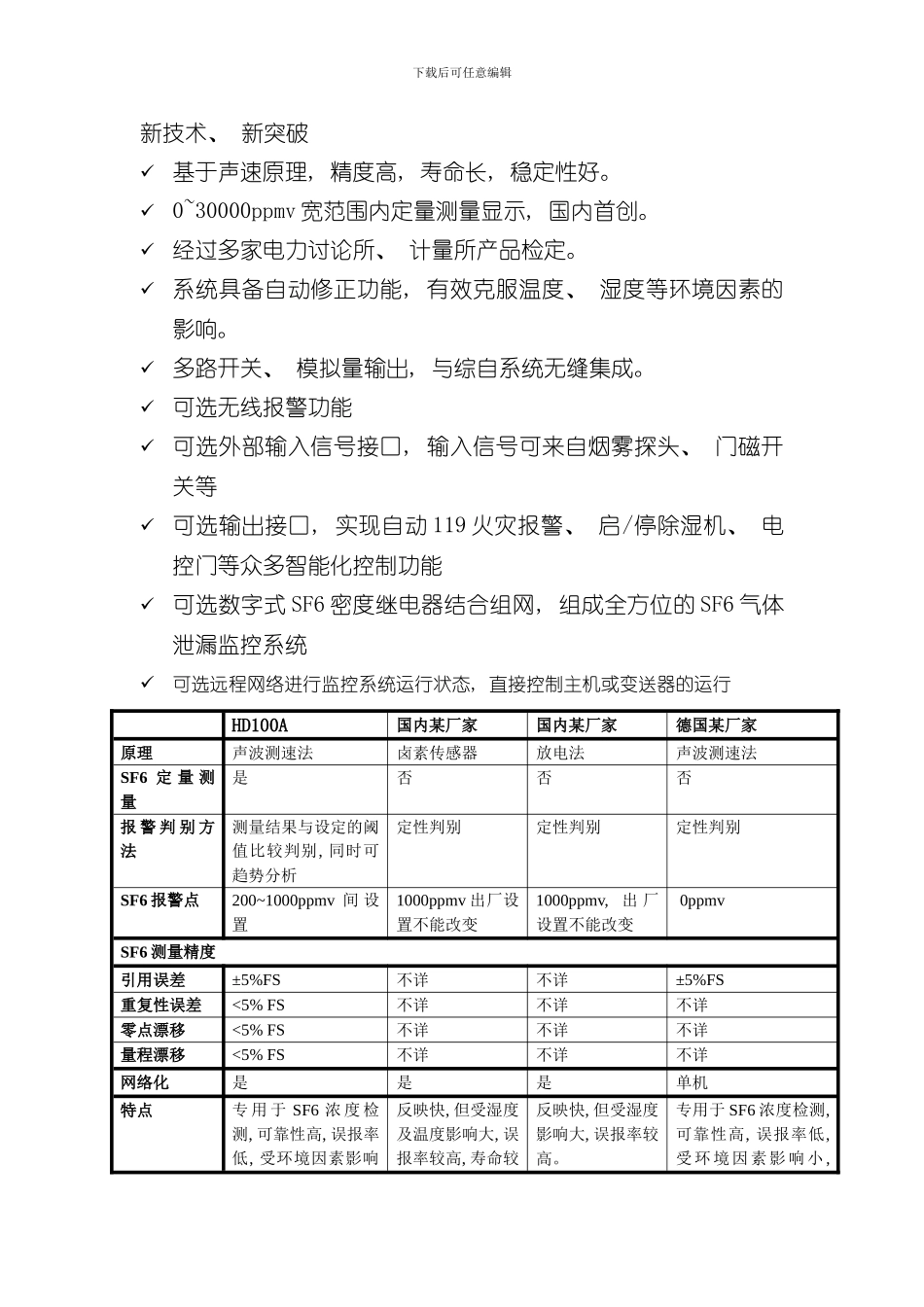

下载后可任意编辑HD100A 型SF6 气体泄漏定量报警系统使用说明书武汉华新仪电力科技有限公司WuHan HuaXinyi Power Technology Co.,Ltd下载后可任意编辑新技术、 新突破 基于声速原理, 精度高, 寿命长, 稳定性好。 0~30000ppmv 宽范围内定量测量显示, 国内首创。 经过多家电力讨论所、 计量所产品检定。 系统具备自动修正功能, 有效克服温度、 湿度等环境因素的影响。 多路开关、 模拟量输出, 与综自系统无缝集成。 可选无线报警功能 可选外部输入信号接口, 输入信号可来自烟雾探头、 门磁开关等 可选输出接口, 实现自动 119 火灾报警、 启/停除湿机、 电控门等众多智能化控制功能 可选数字式 SF6 密度继电器结合组网, 组成全方位的 SF6 气体泄漏监控系统可选远程网络进行监控系统运行状态, 直接控制主机或变送器的运行HD100A 国内某厂家国内某厂家德国某厂家原理声波测速法卤素传感器放电法声波测速法SF6 定 量 测量是否否否报 警 判 别 方法测量结果与设定的阈值比较判别, 同时可趋势分析定性判别定性判别定性判别SF6 报警点200~1000ppmv 间 设置1000ppmv 出厂设置不能改变1000ppmv, 出 厂设置不能改变 0ppmvSF6 测量精度引用误差±5%FS不详不详±5%FS重复性误差<5% FS不详不详不详零点漂移<5% FS不详不详不详量程漂移<5% FS不详不详不详网络化是是是单机特点专 用 于 SF6 浓 度 检测, 可靠性高, 误报率低, 受环境因素影响反映快, 但受湿度及温度影响大, 误报率较高, 寿命较反映快, 但受湿度影响大, 误报率较高。专用于 SF6 浓度检测, 可靠性高, 误报率低, 受 环 境 因 素 影 响 小 , 小, 不存在频率漂移的影响, 寿命长, 反映速度适中。短, 传感器易中毒。不存在频率漂移的影响, 寿命长, 但反映较慢。下载后可任意编辑目 录一、 SF6 气体泄漏检测的必要性...........................1二、 产品简介..........................................2三、 产品主要功能......................................3四、 产品主要特点......................................4五、 主要技术指标......................................5六、 系统工作原理......................................6七、 系统组成..........................................7八、 典型安装..........................................9九、 基...
