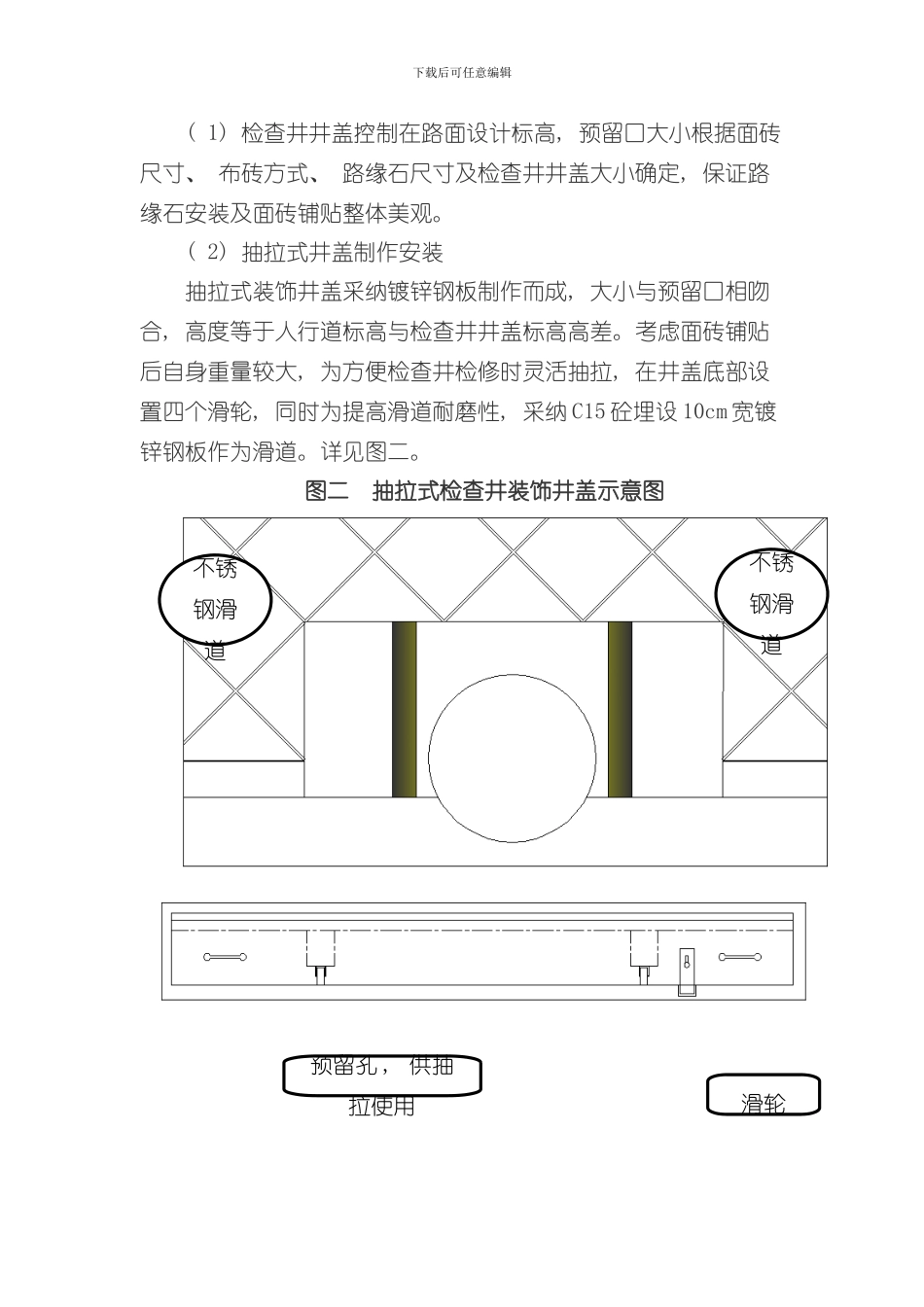

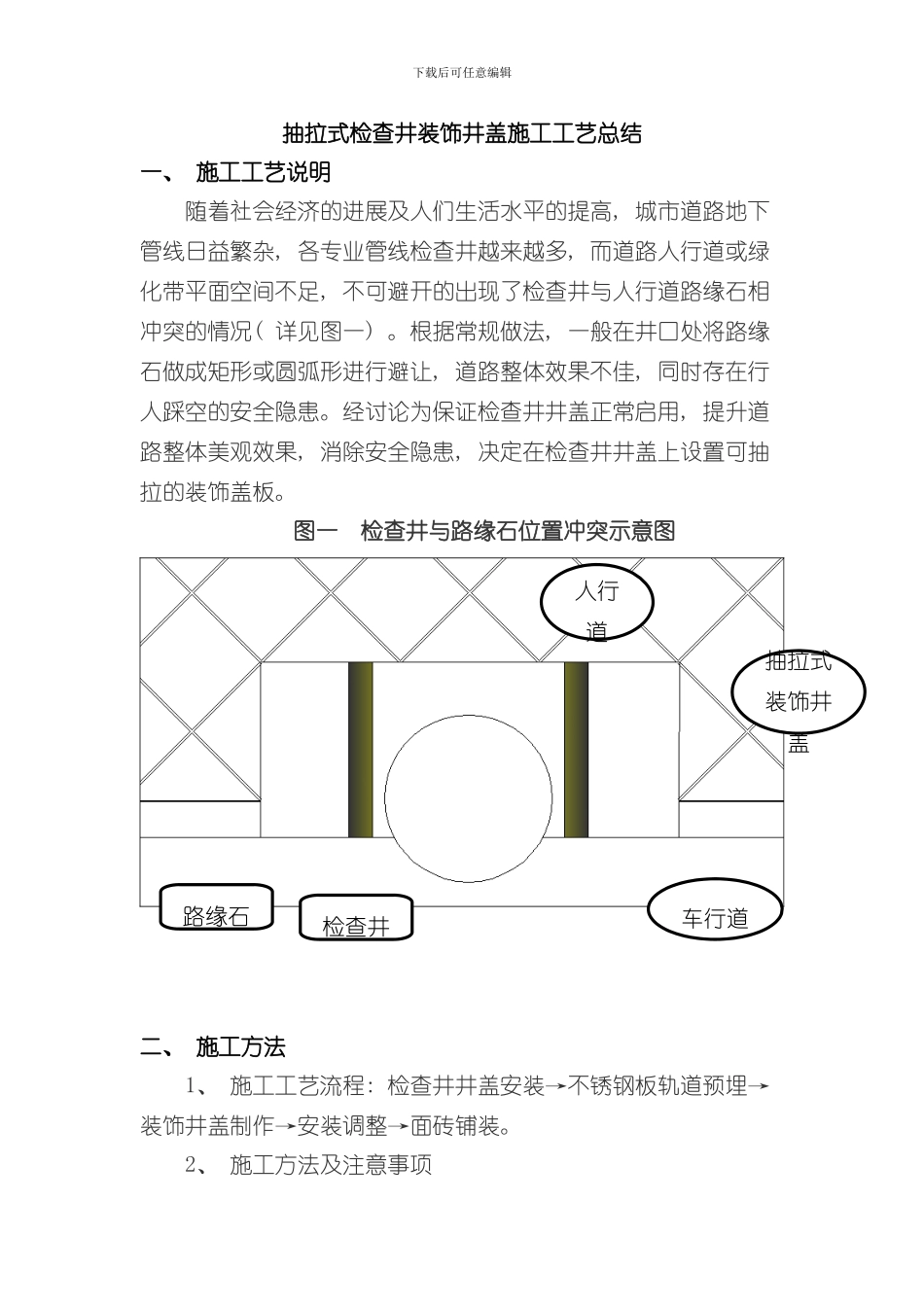

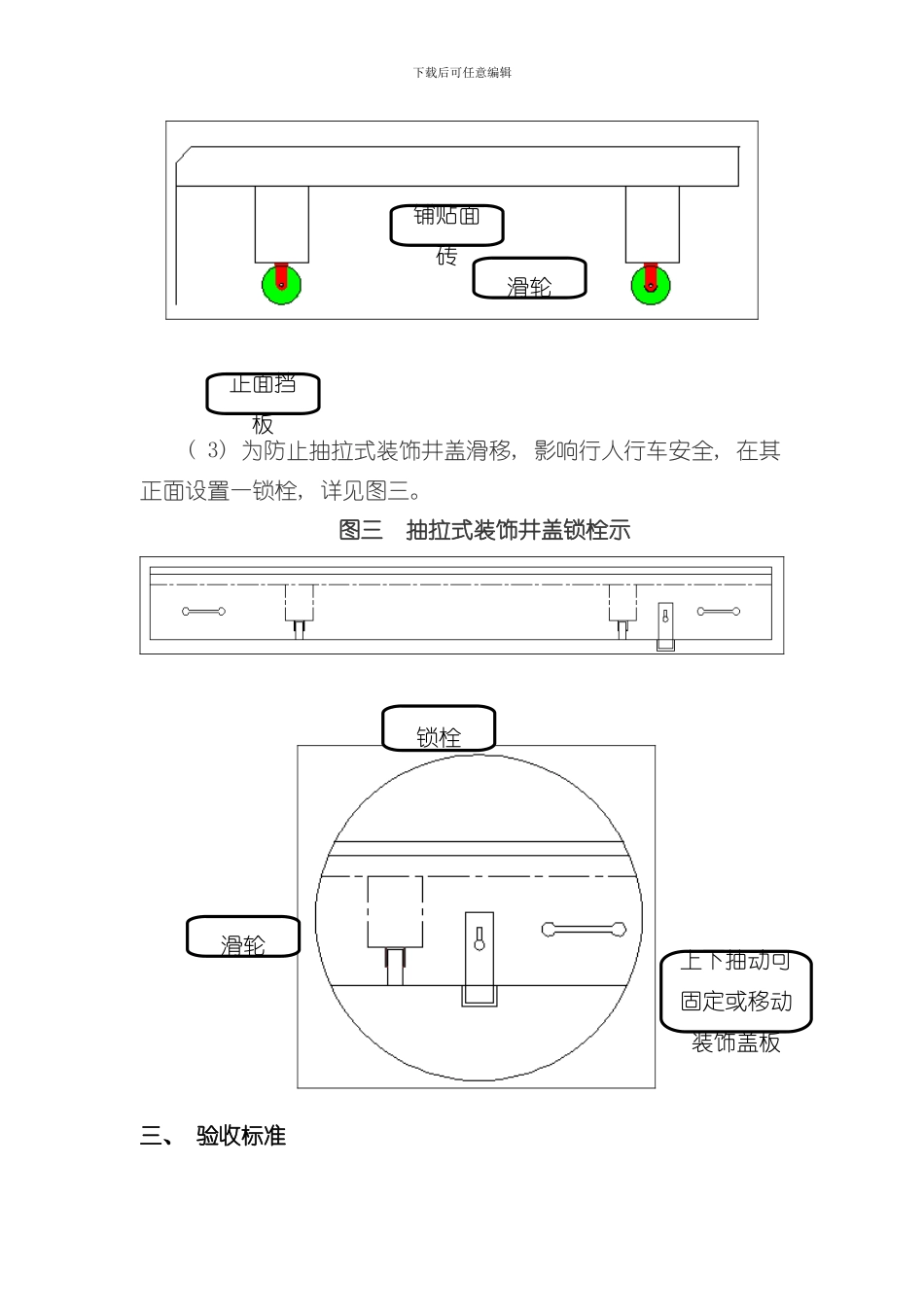

下载后可任意编辑抽拉式检查井装饰井盖施工工艺总结一、 施工工艺说明随着社会经济的进展及人们生活水平的提高, 城市道路地下管线日益繁杂, 各专业管线检查井越来越多, 而道路人行道或绿化带平面空间不足, 不可避开的出现了检查井与人行道路缘石相冲突的情况( 详见图一) 。根据常规做法, 一般在井口处将路缘石做成矩形或圆弧形进行避让, 道路整体效果不佳, 同时存在行人踩空的安全隐患。经讨论为保证检查井井盖正常启用, 提升道路整体美观效果, 消除安全隐患, 决定在检查井井盖上设置可抽拉的装饰盖板。图一 检查井与路缘石位置冲突示意图二、 施工方法1、 施工工艺流程: 检查井井盖安装→不锈钢板轨道预埋→装饰井盖制作→安装调整→面砖铺装。2、 施工方法及注意事项人行道抽拉式装饰井盖检查井路缘石车行道下载后可任意编辑( 1) 检查井井盖控制在路面设计标高, 预留口大小根据面砖尺寸、 布砖方式、 路缘石尺寸及检查井井盖大小确定, 保证路缘石安装及面砖铺贴整体美观。( 2) 抽拉式井盖制作安装抽拉式装饰井盖采纳镀锌钢板制作而成, 大小与预留口相吻合, 高度等于人行道标高与检查井井盖标高高差。考虑面砖铺贴后自身重量较大, 为方便检查井检修时灵活抽拉, 在井盖底部设置四个滑轮, 同时为提高滑道耐磨性, 采纳 C15 砼埋设 10cm 宽镀锌钢板作为滑道。详见图二。图二 抽拉式检查井装饰井盖示意图滑轮预留孔 , 供抽拉使用不锈钢滑道不锈钢滑道下载后可任意编辑 ( 3) 为防止抽拉式装饰井盖滑移, 影响行人行车安全, 在其正面设置一锁栓, 详见图三。图三 抽拉式装饰井盖锁栓示 三、 验收标准滑轮正面挡板铺贴面砖锁栓上下抽动可固定或移动装饰盖板滑轮下载后可任意编辑抽拉式检查井装饰井盖安装验收标准应满足: 外侧边框及倒角与相邻路缘石平顺衔接, 水平及上下错台不大于 2mm, 装饰井盖上部面砖铺贴符合人行道面砖铺贴验收标准。井盖锁栓应坚固耐用, 锁定牢固。四、 控制要点及注意事项1、 装饰井盖的制作高度决定上层面砖铺装后与相邻人行道的平顺衔接度, 应根据现场实际情况仔细量测、 计算装饰井盖各细部高度。2、 轨道间距根据检查井盖 D+20cm( D 为检查井井盖直径) 进行埋设, 以方便井盖开启。3、 为了减小装饰井盖自重及增加井盖美观, 装饰井盖应尽量选择较小尺寸, 但应考虑尽量避开面砖铺贴时出现碎砖及保证人行道整风光砖铺贴线条顺直。4、 为防止抽拉式装饰井盖滑移...
