排气阀井伸缩节井施工方案

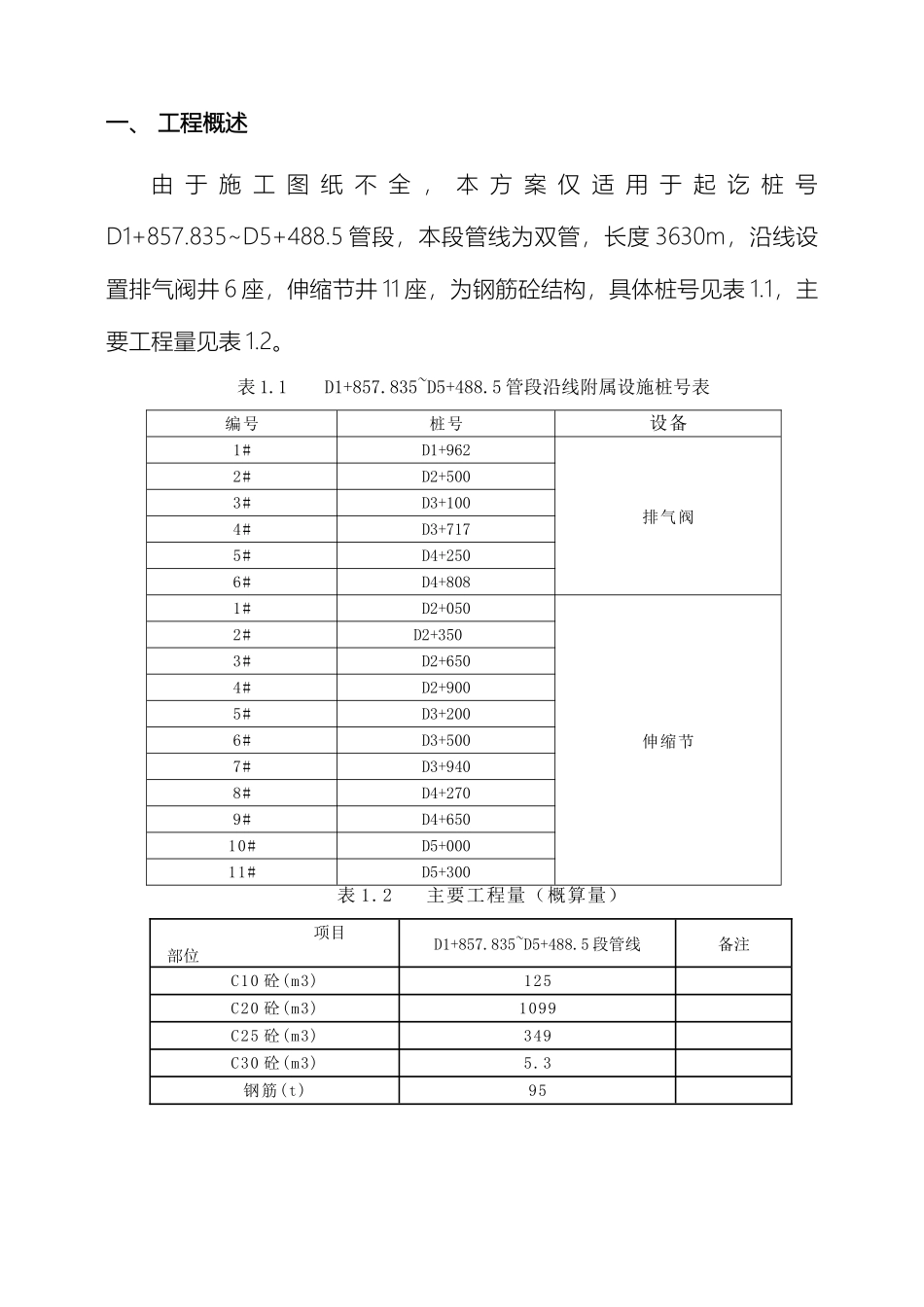

下载后可任意编辑排气阀井伸缩节井施工方案12024 年 4 月 19 日一、 工程概述由 于 施 工 图 纸 不 全 ， 本 方 案 仅 适 用 于 起 讫 桩 号D1+857.835~D5+488.5 管段，本段管线为双管，长度 3630m，沿线设置排气阀井 6 座，伸缩节井 11 座，为钢筋砼结构，具体桩号见表 1.1，主要工程量见表 1.2。表 1.1 D1+857.835~D5+488.5 管段沿线附属设施桩号表编号桩号设备1#D1+962排气阀2#D2+5003#D3+1004#D3+7175#D4+2506#D4+8081#D2+050伸缩节2# D2+3503#D2+6504#D2+9005#D3+2006#D3+5007#D3+9408#D4+2709#D4+65010#D5+00011#D5+300表 1.2 主要工程量（概算量）项目 部位D1+857.835~D5+488.5 段管线备注C10 砼(m3)125C20 砼(m3)1099C25 砼(m3)349C30 砼(m3)5.3钢筋(t)95下载后可任意编辑二、施工布置2.1 施工供水系统管线现场施工用水引接钢铁基地水源，由钢铁基地提供用水接入点，我方铺设管线引至用水地点。2.2 施工用电施工用电引接钢铁基地厂区内电源，现场设移动变压器 630KVA2 台。布置在管线纬五路一侧，分段取电。施工主要用电设备一览表见表 2-1表 2-1 施工主要用电设备一览表用电设备名称规格及型号单位数量总功率（kw）沟通电焊机10kw台440污水泵3kw台824钢筋成型机5.5kw台15.5.钢筋切断机4.5kw台14.5多用木工机械4.5台14.5砼振捣器2.2台817.6施工照明1kw个2020合计111.12.3 施工道路规划及维护沿输水管线顺水流方向右侧开挖上口边线外 2 米修建一条临时道路，作为材料、设备、砼进场道路，路面宽度 7～9m，厚 30cm，顶面铺夹碎石粘土，两侧挖明沟排水。场内道路修筑完成后，为保证在施工期间施工现场的交通运输畅通，在施工期需要对所有施工道路进行常常性的路面修补和养护，特别是在干燥天气要对路面常常洒水，使路面保持一定湿度，以减少粉尘污染，加强环境保护。32024 年 4 月 19 日下载后可任意编辑2.4 钢筋、模板加工场及零星材料仓库和堆放场规划钢筋、模板加工场及零星材料仓库和堆放场设置在我方现场办公室院内，加工好的成品运至施工现场。钢铁指挥部在厂区内提供 1500㎡施工临时场地，我方搭建活动板房一栋，四周用彩钢板围封。2.5 施工期排水措施 为防止施工期间雨水流入结构基础开挖面，在开挖边线外侧利用弃土修筑临时防洪堤，根据地形选择合适的位置修筑截水沟、排水沟集中排水。雨水、渗水考虑在结构四周挖明沟（30*60cm）、设集水坑（深60cm）抽排至附近...
