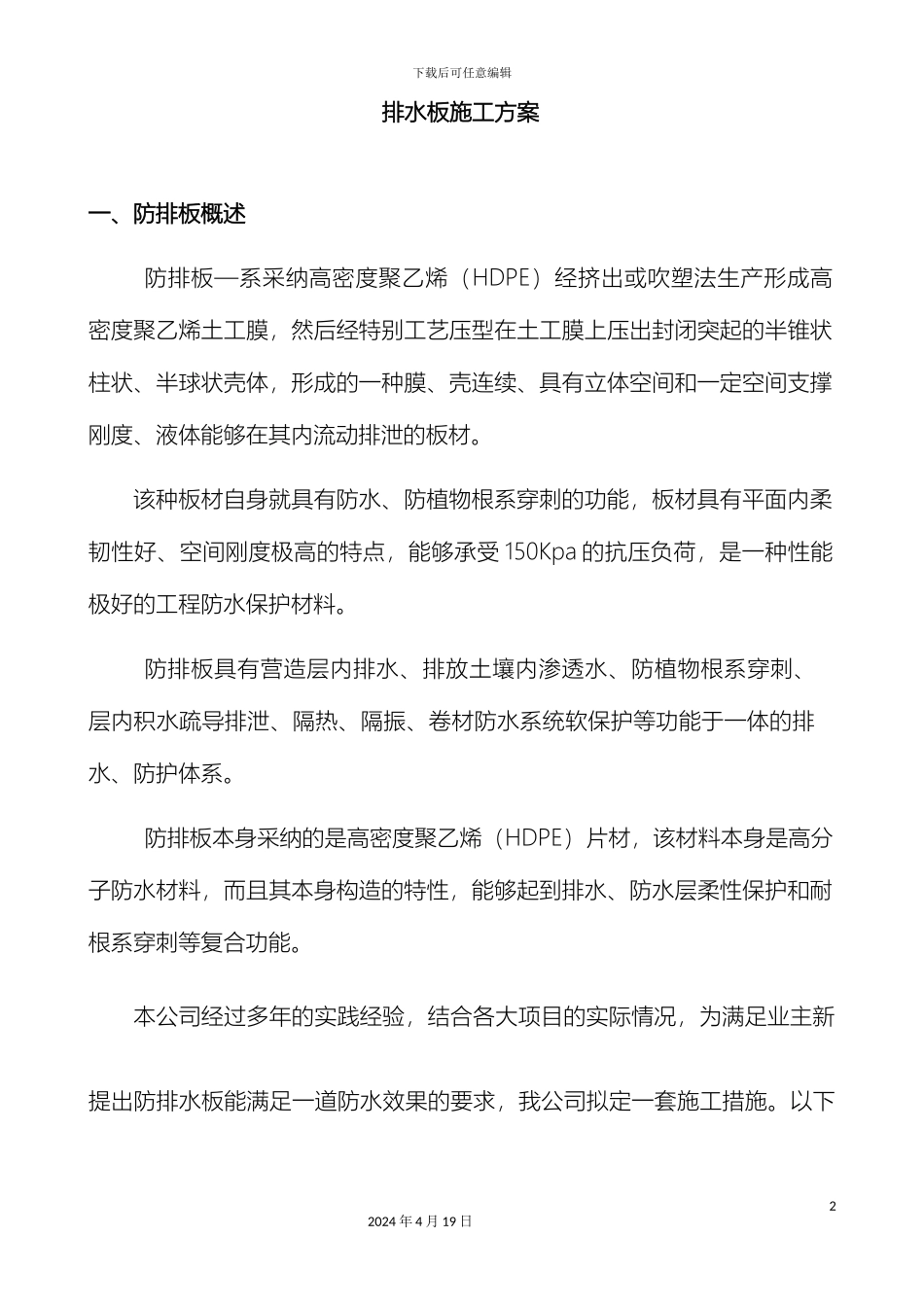

下载后可任意编辑排水板施工方案12024 年 4 月 19 日下载后可任意编辑排水板施工方案一、防排板概述防排板—系采纳高密度聚乙烯（HDPE）经挤出或吹塑法生产形成高密度聚乙烯土工膜，然后经特别工艺压型在土工膜上压出封闭突起的半锥状柱状、半球状壳体，形成的一种膜、壳连续、具有立体空间和一定空间支撑刚度、液体能够在其内流动排泄的板材
该种板材自身就具有防水、防植物根系穿刺的功能，板材具有平面内柔韧性好、空间刚度极高的特点，能够承受 150Kpa 的抗压负荷，是一种性能极好的工程防水保护材料
防排板具有营造层内排水、排放土壤内渗透水、防植物根系穿刺、层内积水疏导排泄、隔热、隔振、卷材防水系统软保护等功能于一体的排水、防护体系
防排板本身采纳的是高密度聚乙烯（HDPE）片材，该材料本身是高分子防水材料，而且其本身构造的特性，能够起到排水、防水层柔性保护和耐根系穿刺等复合功能
本公司经过多年的实践经验，结合各大项目的实际情况，为满足业主新提出防排水板能满足一道防水效果的要求，我公司拟定一套施工措施
以下22024 年 4 月 19 日下载后可任意编辑方案供业主参考

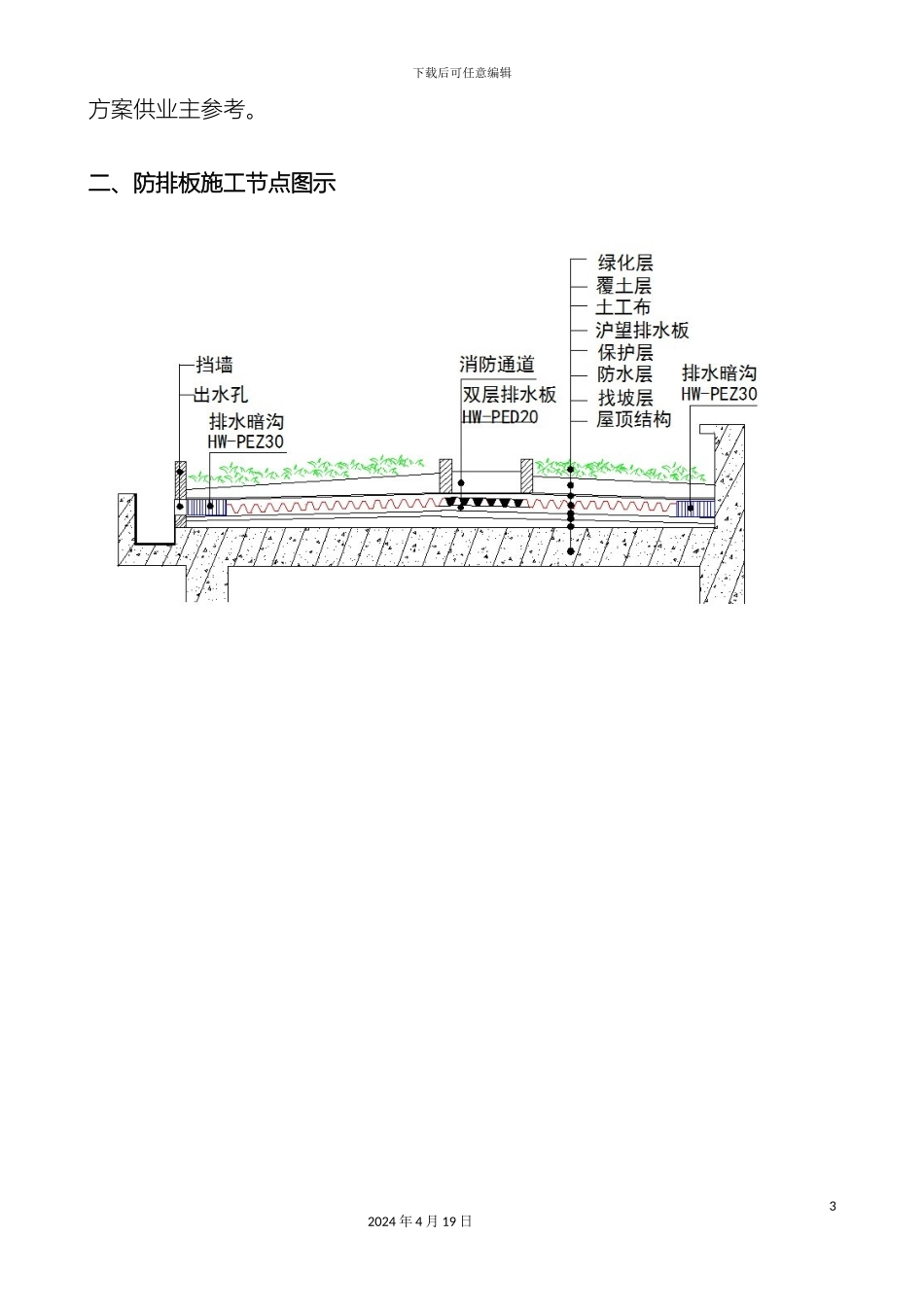

二、防排板施工节点图示32024 年 4 月 19 日下载后可任意编辑三、排水系统安装工艺HW-PED20 防排板的安装施工根据设计图要求铺设，板材的长边拼接采纳热风焊接或热熔焊接的方式，搭接宽度为 100mm；短边搭接宽度为42024 年 4 月 19 日下载后可任意编辑100mm，短边搭接用台湾胶带粘接
聚酯土工布采纳搭接的方式，长短边搭接长度各为 100mm
工艺流程基层验收→规划弹线→空铺防排板→焊接搭接缝→铺设聚酯无纺布→自检验收→检查验收→覆土2
产品使用规格及参数（1）种植区域采纳 HW-PED20 防排板保护板（高度 20mm 厚度 0
9mm 规格 0*2400*20mm）进行铺设（2）消防通道区
