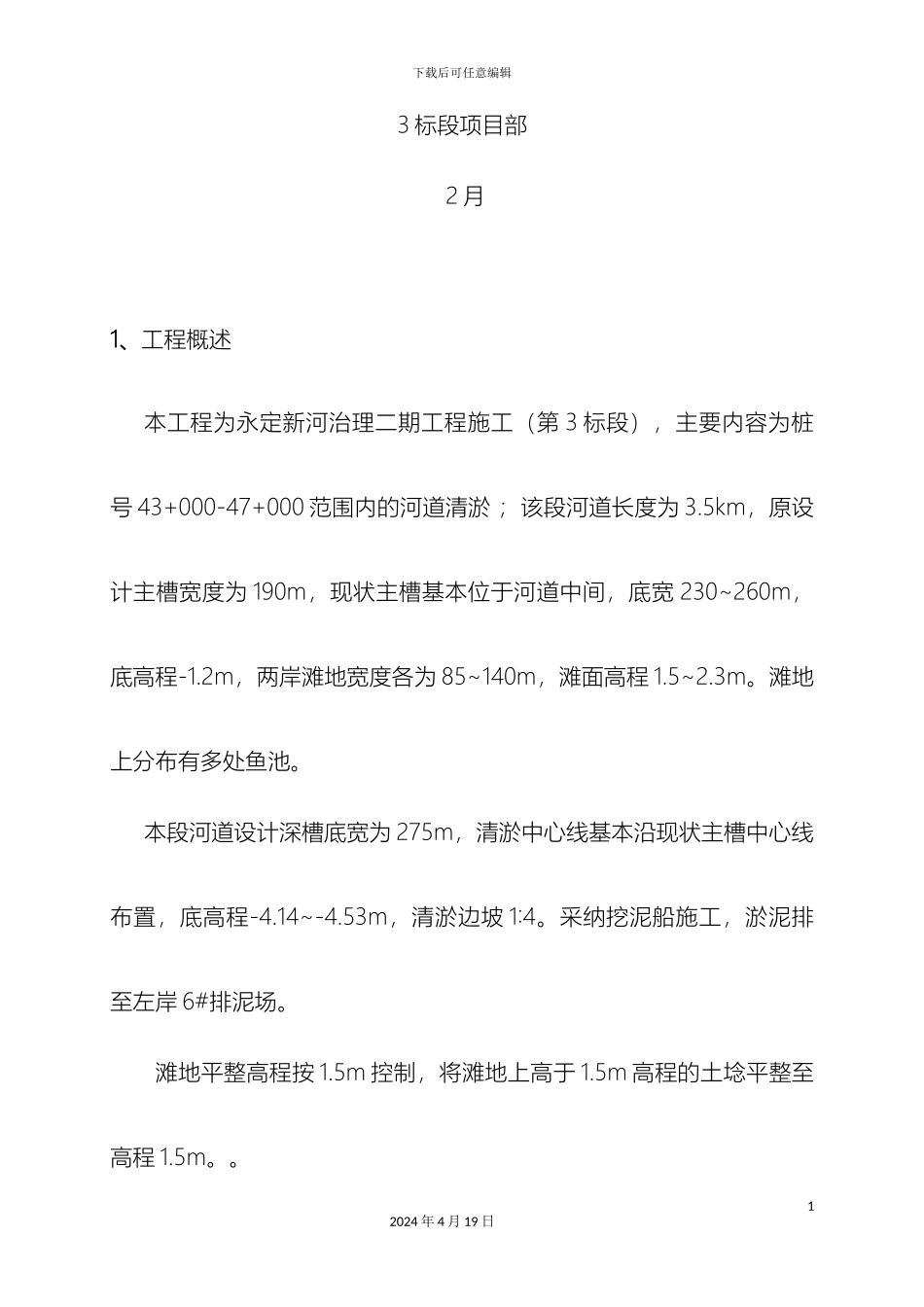

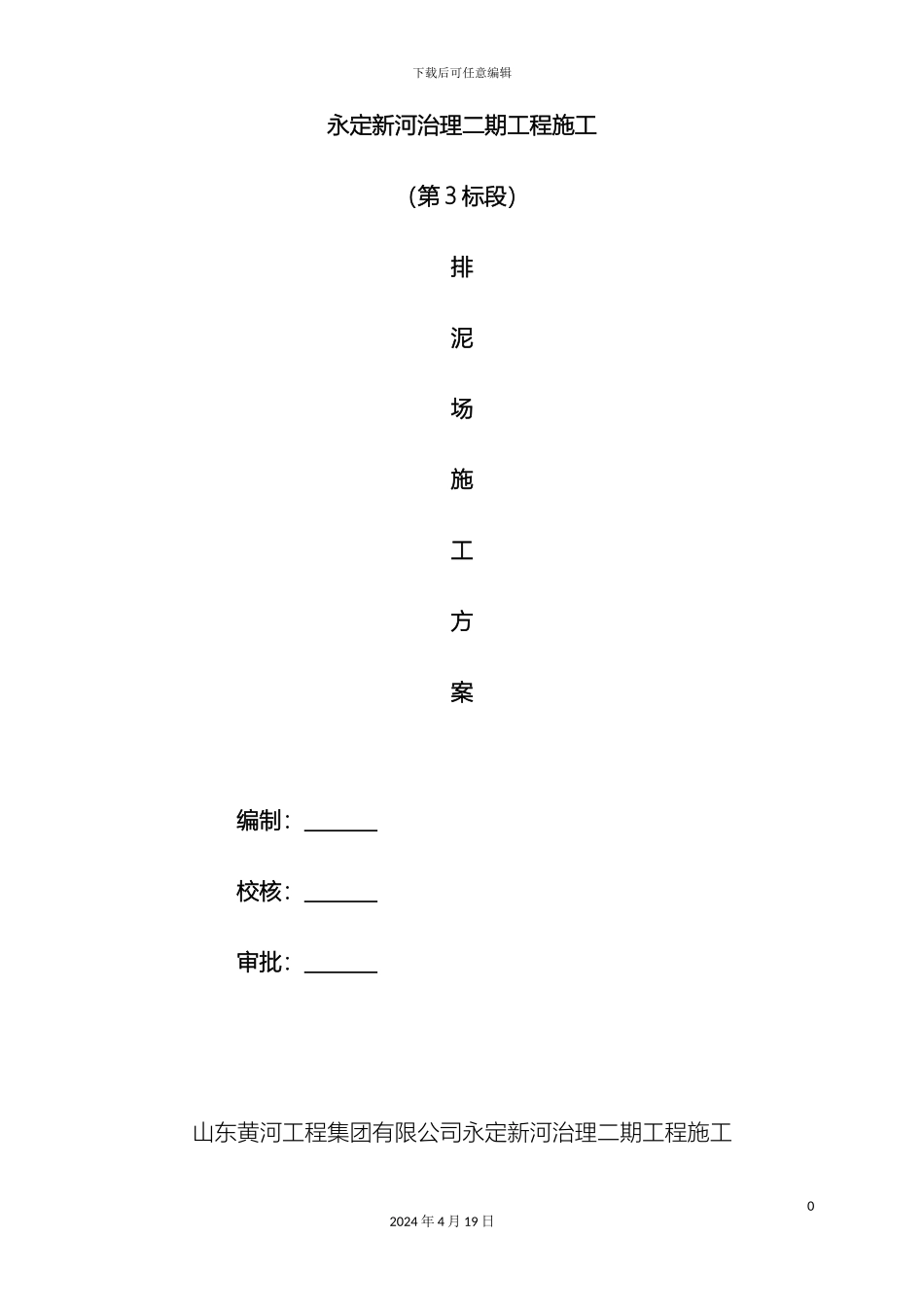

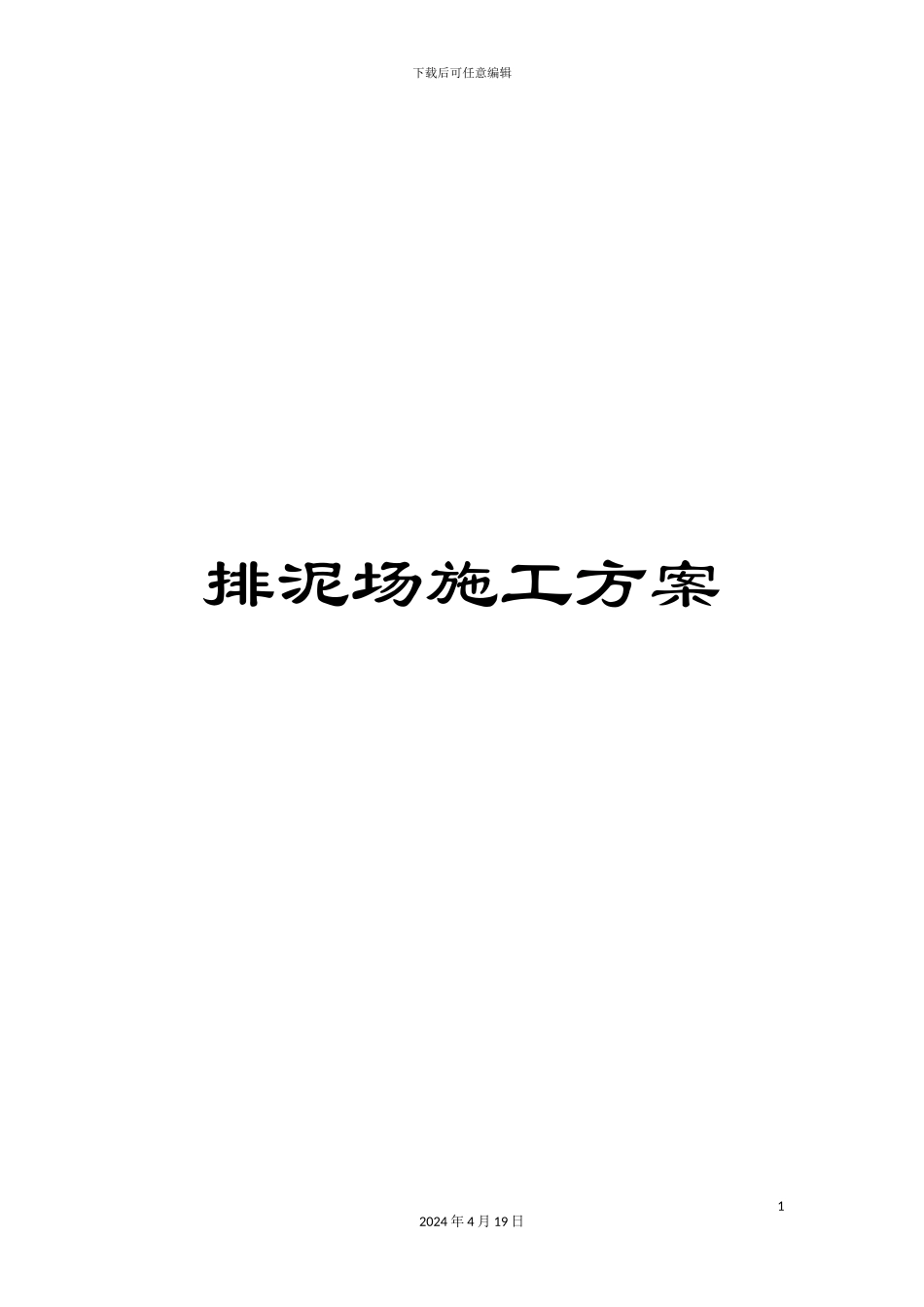

下载后可任意编辑排泥场施工方案12024 年 4 月 19 日下载后可任意编辑永定新河治理二期工程施工(第 3 标段)排泥场施工方案 编制: 校核: 审批: 山东黄河工程集团有限公司永定新河治理二期工程施工02024 年 4 月 19 日下载后可任意编辑3 标段项目部 2 月1、工程概述本工程为永定新河治理二期工程施工(第 3 标段),主要内容为桩号 43+000-47+000 范围内的河道清淤 ;该段河道长度为 3.5km,原设计主槽宽度为 190m,现状主槽基本位于河道中间,底宽 230~260m,底高程-1.2m,两岸滩地宽度各为 85~140m,滩面高程 1.5~2.3m。滩地上分布有多处鱼池。本段河道设计深槽底宽为 275m,清淤中心线基本沿现状主槽中心线布置,底高程-4.14~-4.53m,清淤边坡 1∶4。采纳挖泥船施工,淤泥排至左岸 6#排泥场。滩地平整高程按 1.5m 控制,将滩地上高于 1.5m 高程的土埝平整至高程 1.5m。。12024 年 4 月 19 日下载后可任意编辑我标段排泥场准备布置在永定新河左岸,距离河道约 1.5km,现状为虾池,淤泥经淤泥进口流入排泥场。清水由泄水口流入排水沟,最终排入永定新河。2、排泥场施工方案编制依据2.1、《永定新河治理二期工程施工(第 3 标段)施工图纸》;2.2、《永定新河治理二期工程施工(第 3 标段)排泥场围堰施工图纸》;2.3 、工程现场勘察调研资料;2.4 、国家及当地颁布的有关法规、条例;3、排泥场围堰设计和维护3.1 围堰设计围堰的填筑根据施工场地实际地形情况,尽量结合现有的塘埂构成所需的围堰。利用现有的塘埂由外向内逐区填筑,根据清淤工程量,考22024 年 4 月 19 日下载后可任意编辑虑风浪影响、沉淀富余水深、围堰沉降和安全问题的影响和设计图纸最终确定填筑高程为 4.0m。 排泥场围堰利用现有塘梗,但这些围堰高程和宽度不满足排泥场围堰要求,对其加高加宽。在适当位置设置临时隔水挡泥浆导流围埝,围堰中心线间距 200m 左右,使水流呈 S 型环流,使泥沙有较长的一段时间沉淀,使外排的吹填水达到环境保护的要求,同时也减少淤泥的流失。排泥场及围堰平面示意如图所示(见下页)。依现场情况,围堰填筑土料从排泥场外取用。围堰填筑土料采纳 8t自卸汽车运输,挖掘机布土,推土机碾压密实. 32024 年 4 月 19 日下载后可任意编辑 排泥场围堰平面示意图 排泥场围堰示意图3.2 围堰维护围堰使用隔水雨帆布护坡,雨帆布紧贴坡面,坡脚及围堰顶部用砂袋压固。防止围...
