接地施工措施样本

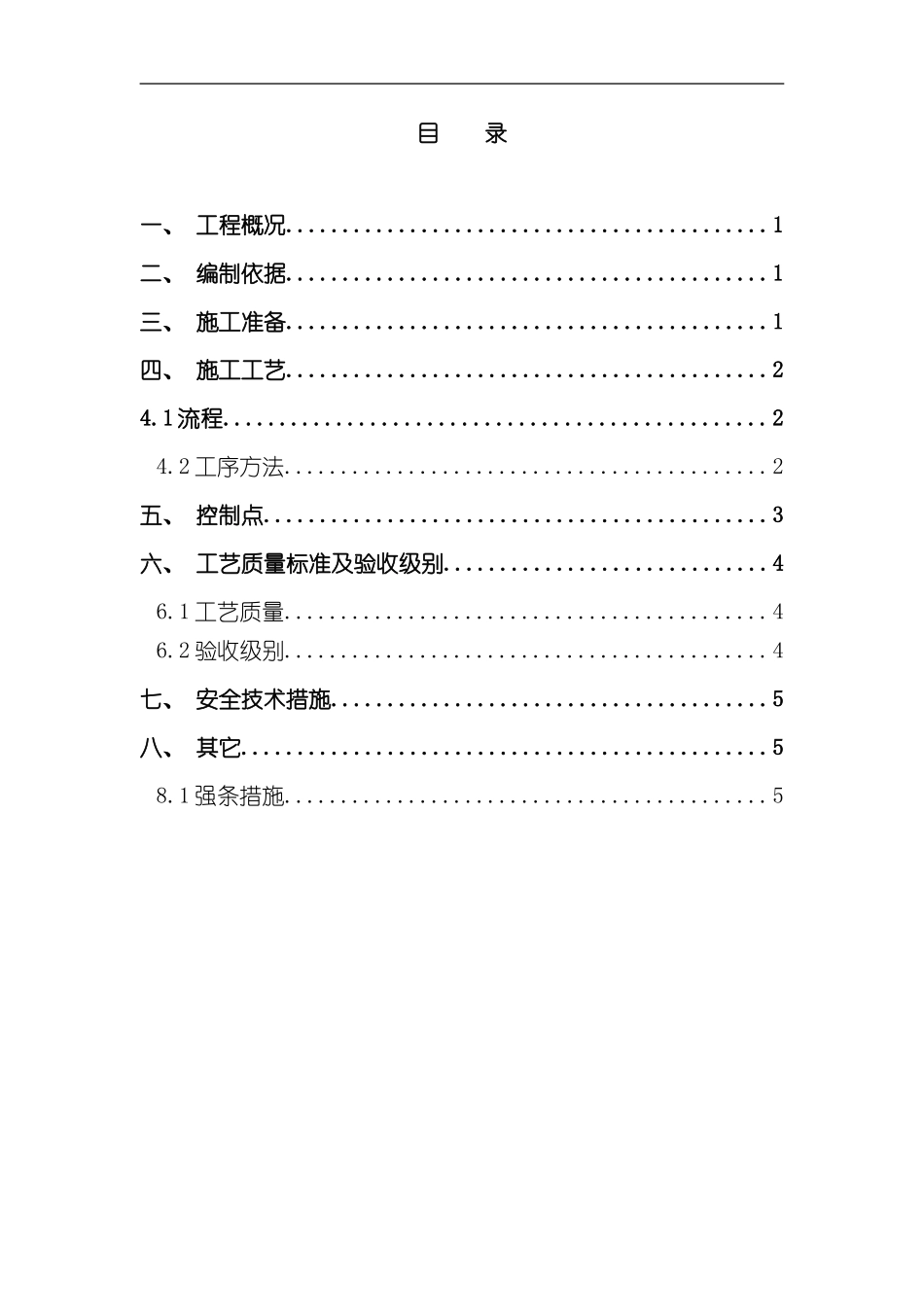

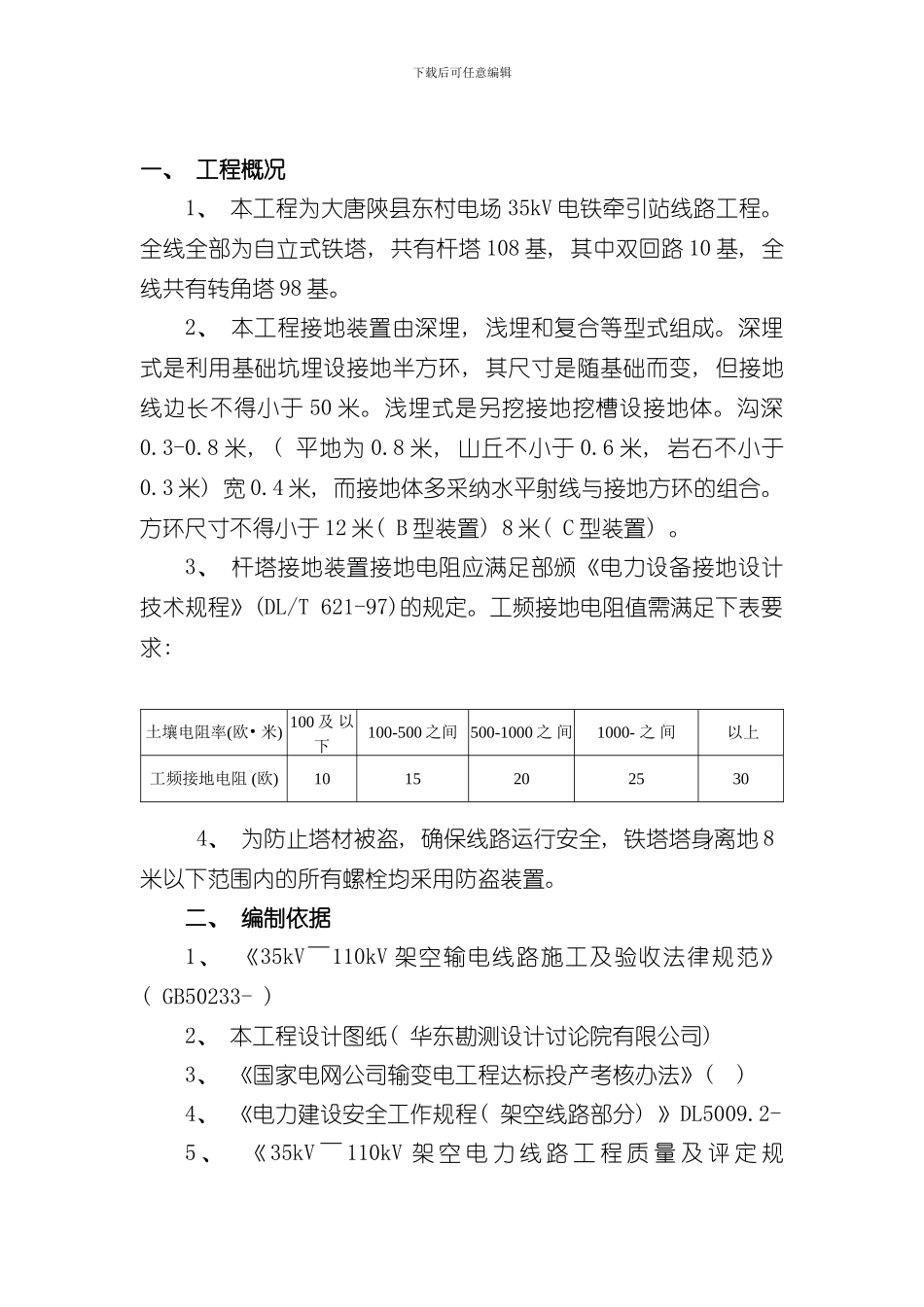

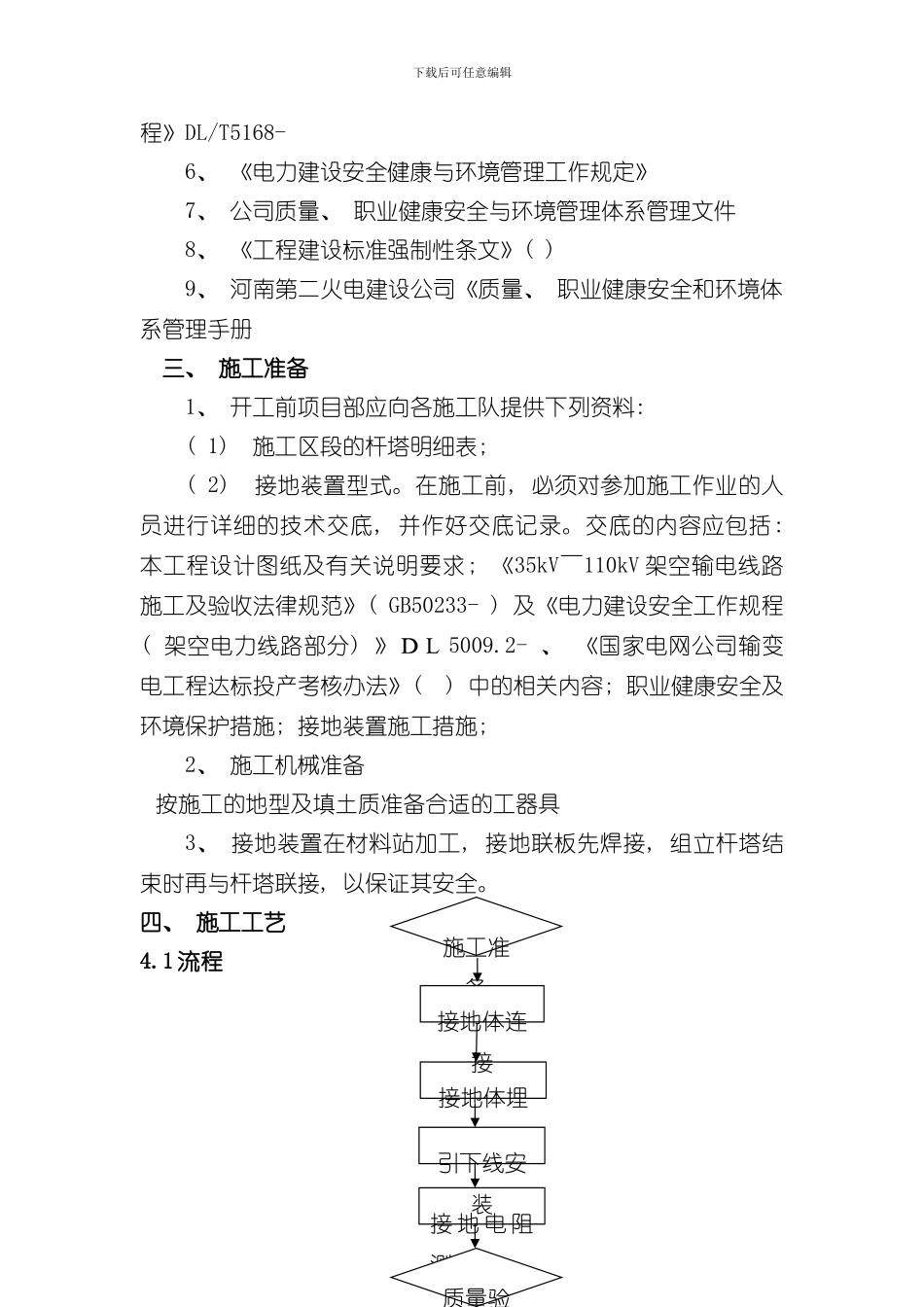

目 录一、 工程概况...........................................1二、 编制依据...........................................1三、 施工准备...........................................1四、 施工工艺...........................................24.1 流程................................................24.2 工序方法...........................................2五、 控制点.............................................3六、 工艺质量标准及验收级别.............................46.1 工艺质量...........................................46.2 验收级别...........................................4七、 安全技术措施.......................................5八、 其它...............................................58.1 强条措施...........................................5 下载后可任意编辑一、 工程概况1、 本工程为大唐陜县东村电场 35kV 电铁牵引站线路工程。全线全部为自立式铁塔, 共有杆塔 108 基, 其中双回路 10 基, 全线共有转角塔 98 基。2、 本工程接地装置由深埋, 浅埋和复合等型式组成。深埋式是利用基础坑埋设接地半方环, 其尺寸是随基础而变, 但接地线边长不得小于 50 米。浅埋式是另挖接地挖槽设接地体。沟深0.3-0.8 米, ( 平地为 0.8 米, 山丘不小于 0.6 米, 岩石不小于0.3 米) 宽 0.4 米, 而接地体多采纳水平射线与接地方环的组合。方环尺寸不得小于 12 米( B 型装置) 8 米( C 型装置) 。3、 杆塔接地装置接地电阻应满足部颁《电力设备接地设计技术规程》(DL/T 621-97)的规定。工频接地电阻值需满足下表要求: 土壤电阻率(欧• 米) 100 及 以下100-500 之间 500-1000 之 间1000- 之 间 以上工频接地电阻 (欧) 10152025304、 为防止塔材被盗, 确保线路运行安全, 铁塔塔身离地 8米以下范围内的所有螺栓均釆用防盗装置。二、 编制依据1、 《35kV～110kV 架空输电线路施工及验收法律规范》( GB50233- ) 2、 本工程设计图纸( 华东勘测设计讨论院有限公司) 3、 《国家电网公司输变电工程达标投产考核办法》( ) 4、 《电力建设安全工作规程( 架空线路部分) 》DL5009.2- 5 、 《 35kV ～ 110kV 架 空 电 力 线 路 工 程 质 量 及 评 定 规下载后可任意编辑程》DL/T5168- 6、 《电力建设安全...
