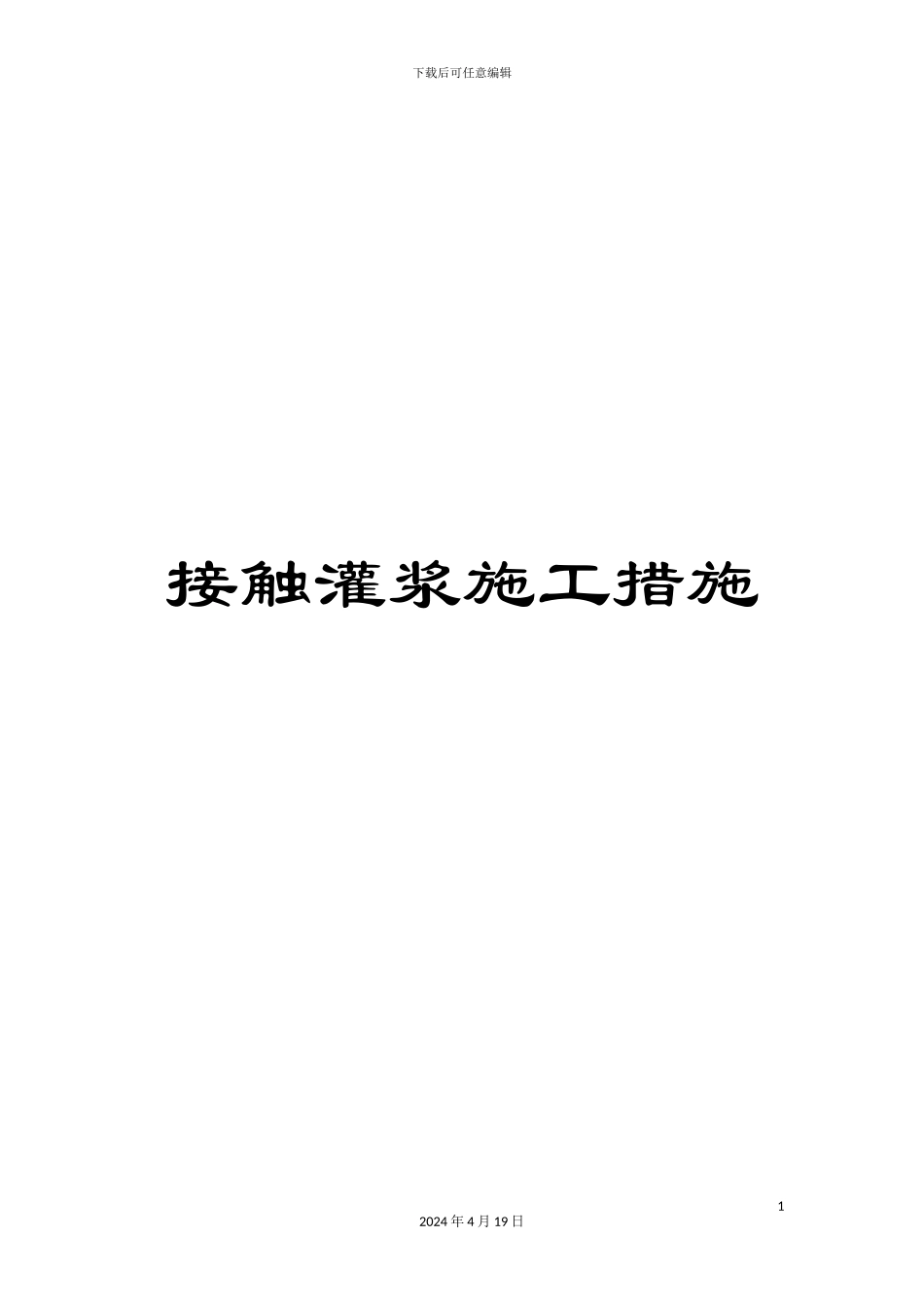

接触灌浆施工措施

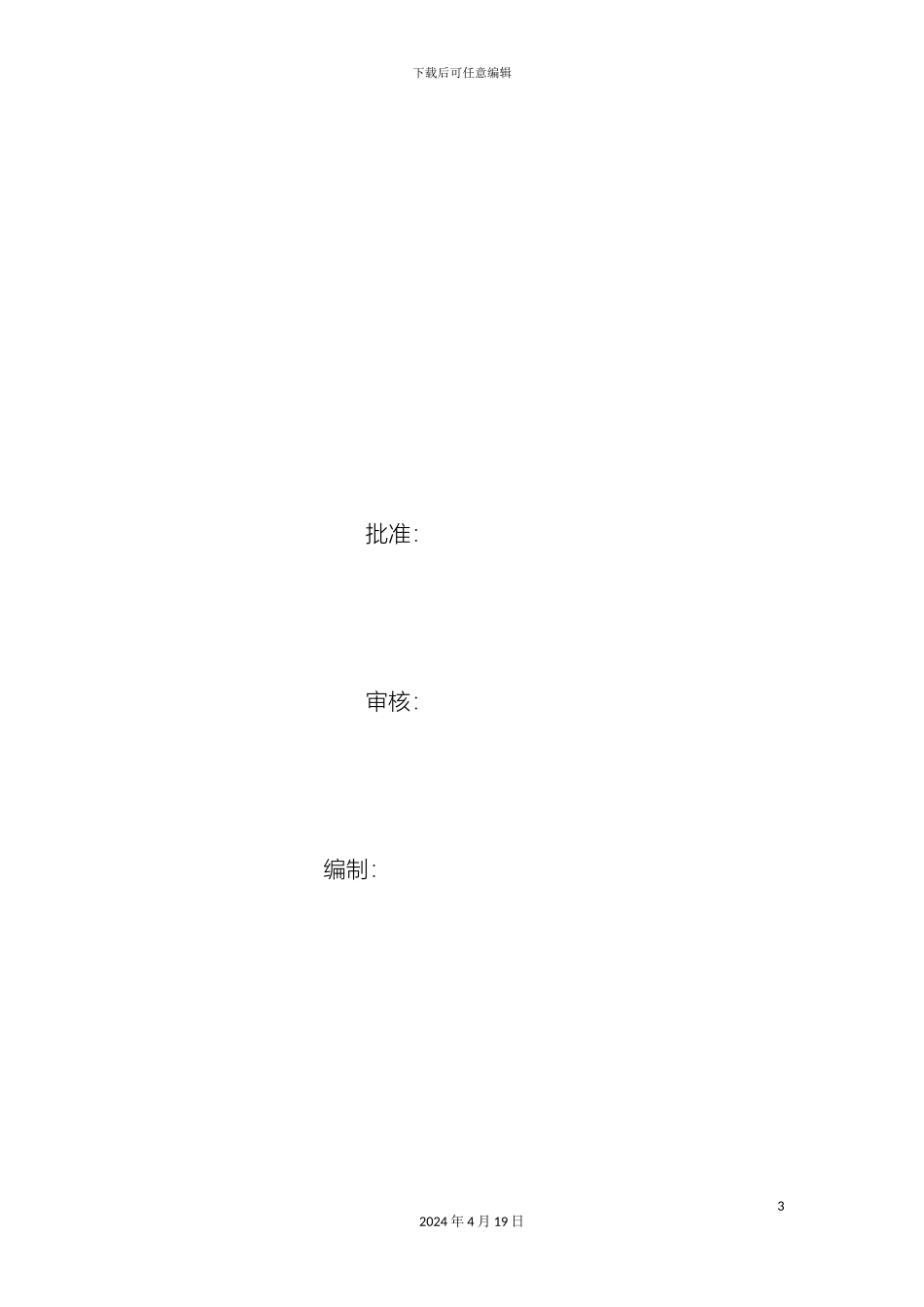

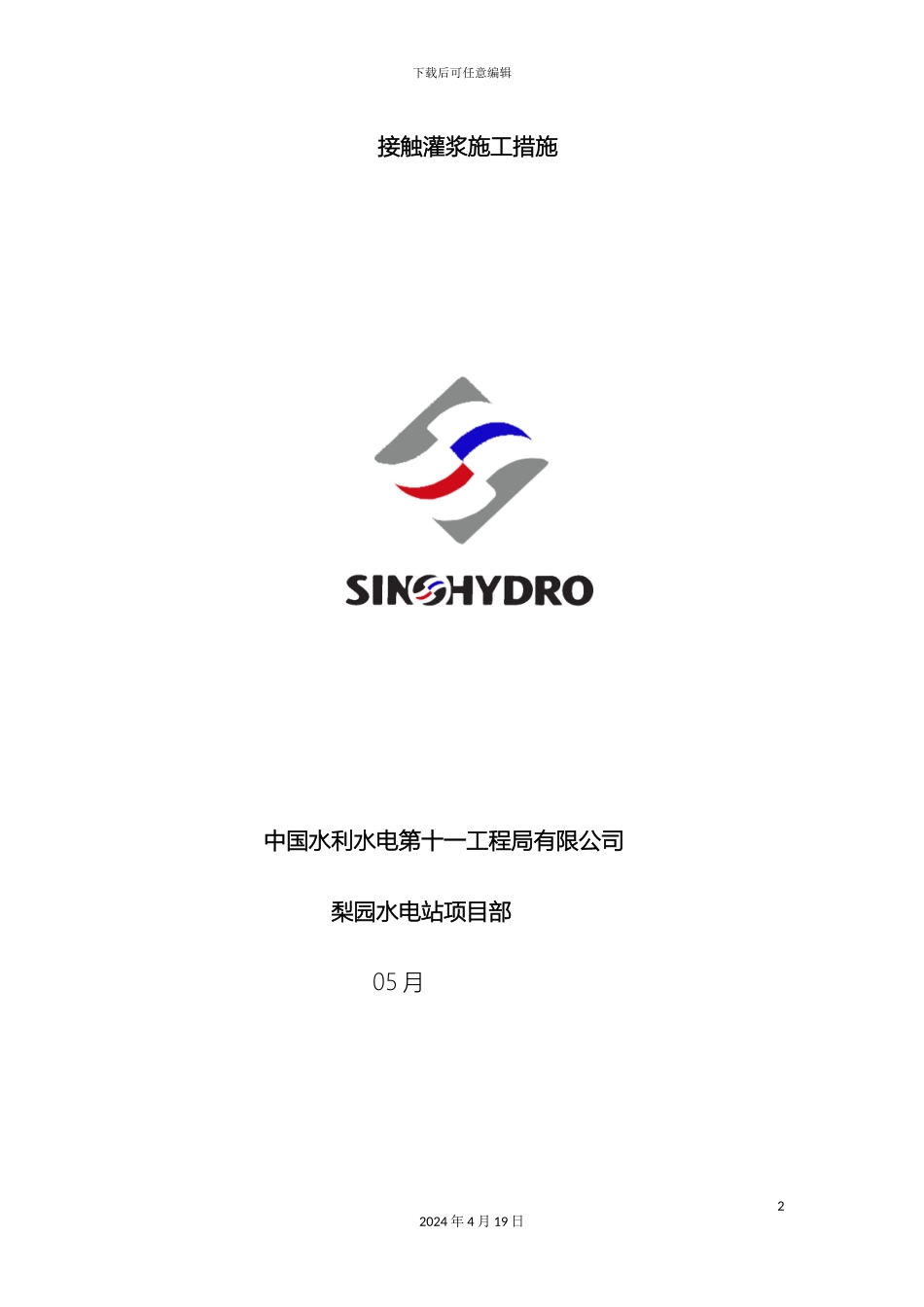

下载后可任意编辑接触灌浆施工措施12024 年 4 月 19 日下载后可任意编辑接触灌浆施工措施中国水利水电第十一工程局有限公司梨园水电站项目部 05 月22024 年 4 月 19 日下载后可任意编辑批准：审核：编制：32024 年 4 月 19 日下载后可任意编辑1、工程概况1.1 工程概况梨园水电站工程属一等大（1）型工程，主要永久性水工建筑物为 1 级建筑物。厂区布置于大坝下游侧左岸，厂房尺寸为225.2m×33m×75.5m（长×宽×高）。主厂房净宽 33m，上下游水下墙厚 2.5m，机组间距 34.5m，主机间长 151.69m，安装间长75.01m，安装间左端设卸货场，长为 17m。主厂房右端加长10m，上部布置水泵室及电气盘柜，下部布置厂区渗漏集水井和检修集水井，安装 4 台 600MW 水轮发电机组。1.2 主要施工内容厂房(1#.2#.3#.4#.肘管钢衬)均需接触灌浆,接触灌浆的目的是42024 年 4 月 19 日下载后可任意编辑防止因混凝土收缩而在肘管钢衬与混凝土接触面之间出现脱空现象。每台机组脱空接触灌浆孔按梅花型 1.5m*1.5m 布置。接触灌浆孔采纳磁力钻钻孔，钻孔孔径为 Φ20 根据现场敲击具体情况分成若干个封闭的灌区。各灌区的灌浆系统均有进浆管、回浆管、出浆和排气设施。1.2 施工用电施工用电从在各机组主线路的布置中根据施工需要设置配电箱，配电箱避开交差施工及施工用电危险区域。1.3 施工用水线路布置施工用水：直接从机组供水系统接取，铺设主要管路至各用水点。根据施工需要，在主管路适当位置接出临时分支管路供各工作面使用。1.4 制、供浆系统的布置接触灌浆工程所需水泥采纳载重汽车运抵施工现场，水泥存52024 年 4 月 19 日下载后可任意编辑储采纳在集中制浆站附近搭建 25m2工棚存放，以不影响交通和便于施工为原则。（1）制浆站的布置制浆站根据现场施工条件，布设在机组尾水闸墩处，拌制好的水泥浆经过输浆管道输送到工作面。1.5 排水排污系统接触灌浆在施工中产生的废浆，用压力水冲洗，保持作业面清洁，废水、废浆经自排或抽排至坝外沉淀池。 废水、废浆经沉浆池沉淀后，泥浆沉积物由专人清理并装车运至弃渣场。2．接触灌浆主要施工材料（1）水泥接触灌浆采纳业主统供 P.O42.5 级普通硅酸盐水泥，水泥必须符合质量标准，细度经过 80μm 方孔筛的筛余量小于 5%；采购62024 年 4 月 19 日下载后可任意编辑的每批水泥必须保持新奇,距出厂日期不超过 3 个月，灌浆现场设置水泥储存于库棚，每隔 15d ...
