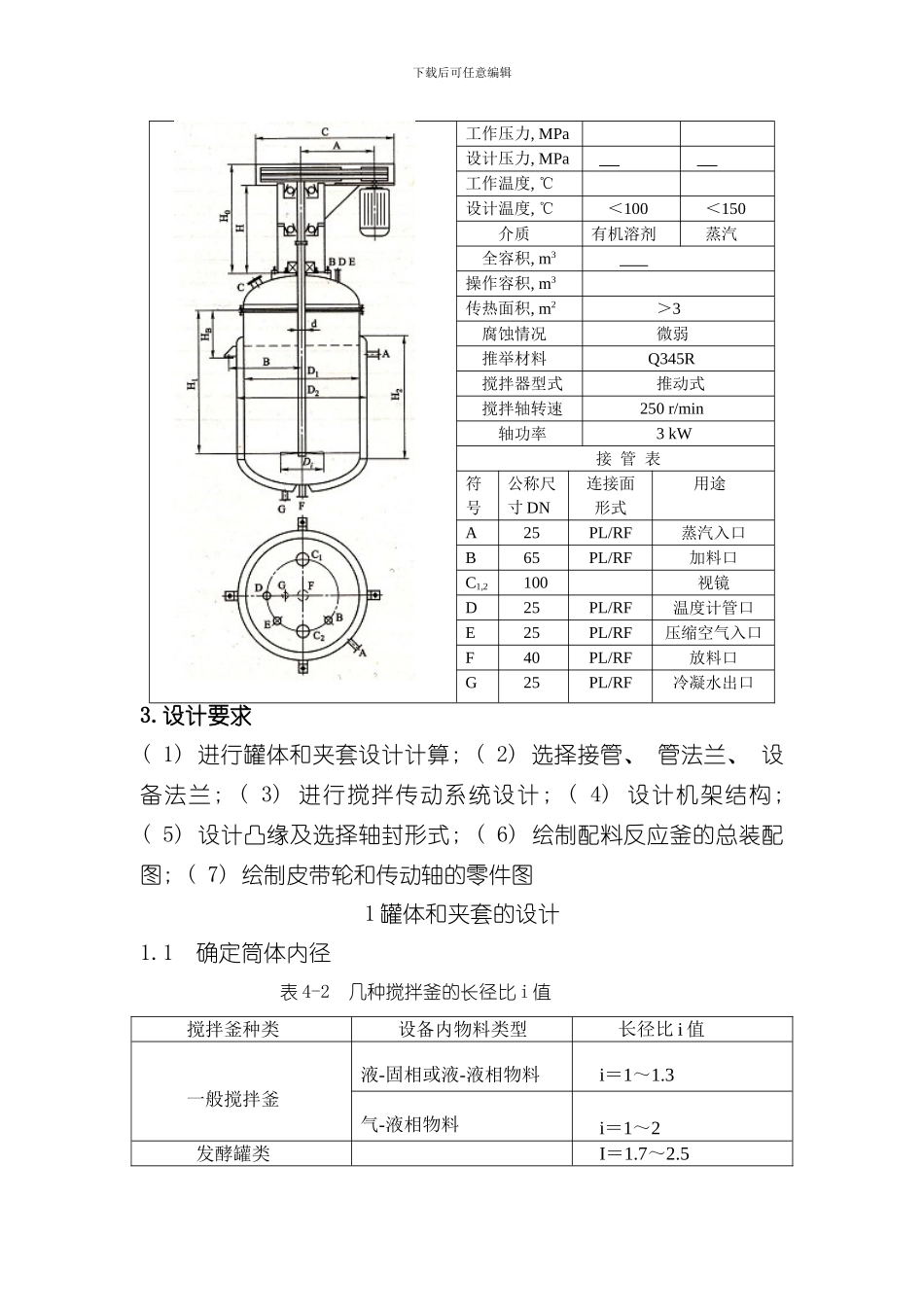

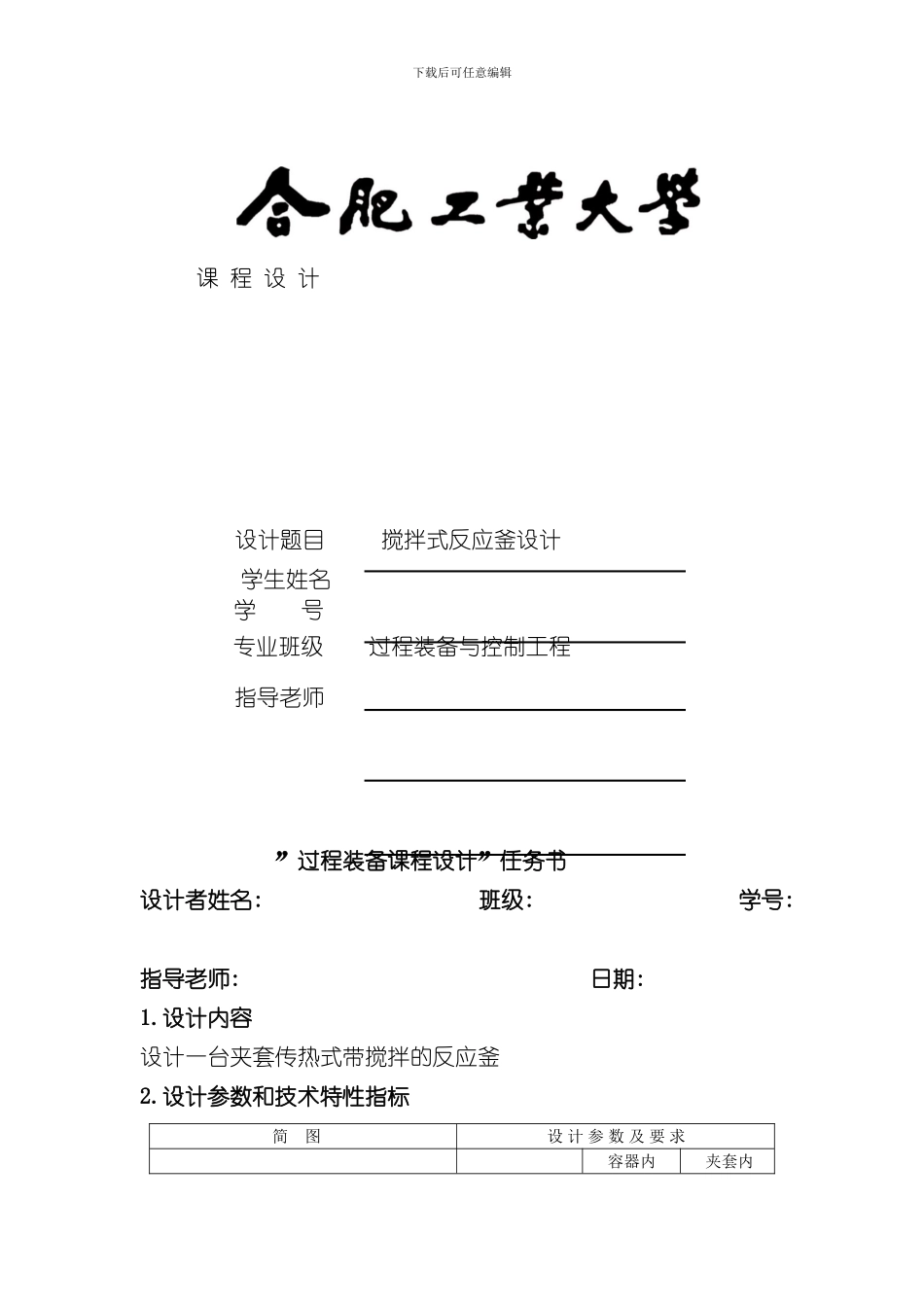

下载后可任意编辑 课 程 设 计 ”过程装备课程设计”任务书设计者姓名: 班级: 学号: 指导老师: 日期: 1.设计内容设计一台夹套传热式带搅拌的反应釜2.设计参数和技术特性指标简 图设 计 参 数 及 要 求容器内夹套内设计题目 搅拌式反应釜设计学 号 专业班级 过程装备与控制工程 学生姓名 指导老师 下载后可任意编辑工作压力, MPa设计压力, MPa 工作温度, ℃设计温度, ℃<100<150介质有机溶剂蒸汽全容积, m3 操作容积, m3传热面积, m2>3腐蚀情况微弱推举材料Q345R搅拌器型式推动式搅拌轴转速250 r/min轴功率3 kW接 管 表符号公称尺寸 DN连接面形式用途A25PL/RF蒸汽入口B65PL/RF加料口C1,2100视镜D25PL/RF温度计管口E25PL/RF压缩空气入口F40PL/RF放料口G25PL/RF冷凝水出口3.设计要求( 1) 进行罐体和夹套设计计算; ( 2) 选择接管、 管法兰、 设备法兰; ( 3) 进行搅拌传动系统设计; ( 4) 设计机架结构; ( 5) 设计凸缘及选择轴封形式; ( 6) 绘制配料反应釜的总装配图; ( 7) 绘制皮带轮和传动轴的零件图1 罐体和夹套的设计1.1 确定筒体内径 表 4-2 几种搅拌釜的长径比 i 值搅拌釜种类设备内物料类型长径比 i 值 一般搅拌釜液-固相或液-液相物料 i=1~1.3气-液相物料 i=1~2发酵罐类 I=1.7~2.5下载后可任意编辑 当反应釜容积 V 小时, 为使筒体内径不致太小, 以便在顶盖上布置接管和传动装置, 一般 i 取小值, 此次设计取 i=1.1。一般由工艺条件给定容积 V、 筒体内径按式 4-1 估算: 得D=1084mm.式中 V--工艺条件给定的容积, ; i――长径比, ( 根据物料类型选取, 见表 4-2) 由附表 4-1 能够圆整=1100, 一米高的容积=0.95 1.2 确定封头尺寸 椭圆封头选取标准件, 其形式选取《化工设备机械基础课程设计指导书》图 4-3, 它的内径与筒体内径相同, 釜体椭圆封头的容积由附表 4-2 =0.198, ( 直边高度取 50mm) 。1.3 确定筒体高度反应釜容积 V 根据下封头和筒体两部分之容积之和计算。筒体高度由计算H1==( 2.2-0.198) /0.95=0.949m, 圆整高度=1000mm。按圆整后的修正实际容积由式V=V1m×H1+V 封=0.95×1.000+0.198=1.148式中 ; ――一米高的容积/m下载后可任意编辑 ――圆整后的高度, m。1.4 夹套几何尺寸计算 夹套的结构尺寸要根据安装和工艺两方面的要求。夹套的内径可根据内径由500~600700~1800 ~3000+50+100+200...
