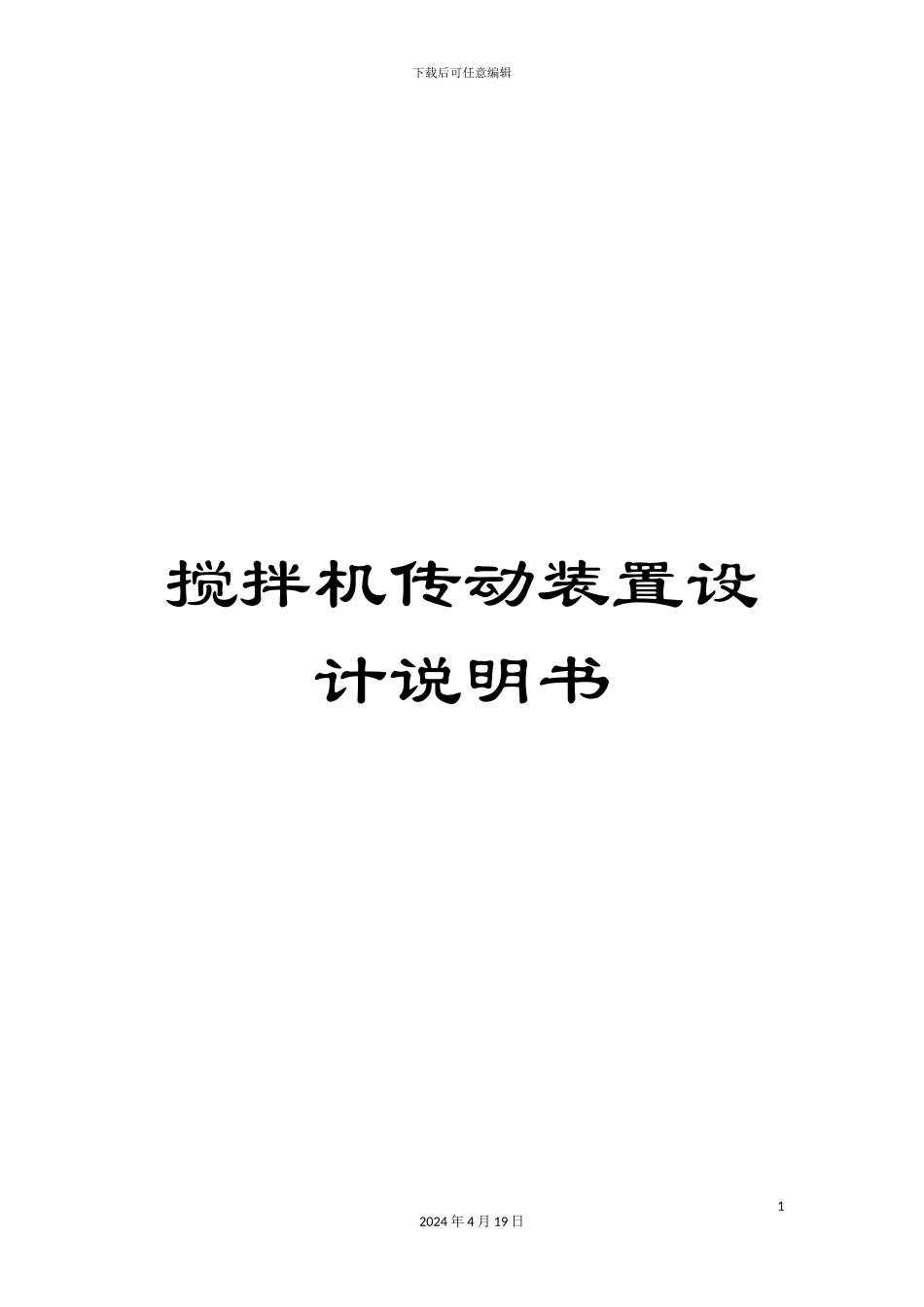

搅拌机传动装置设计说明书

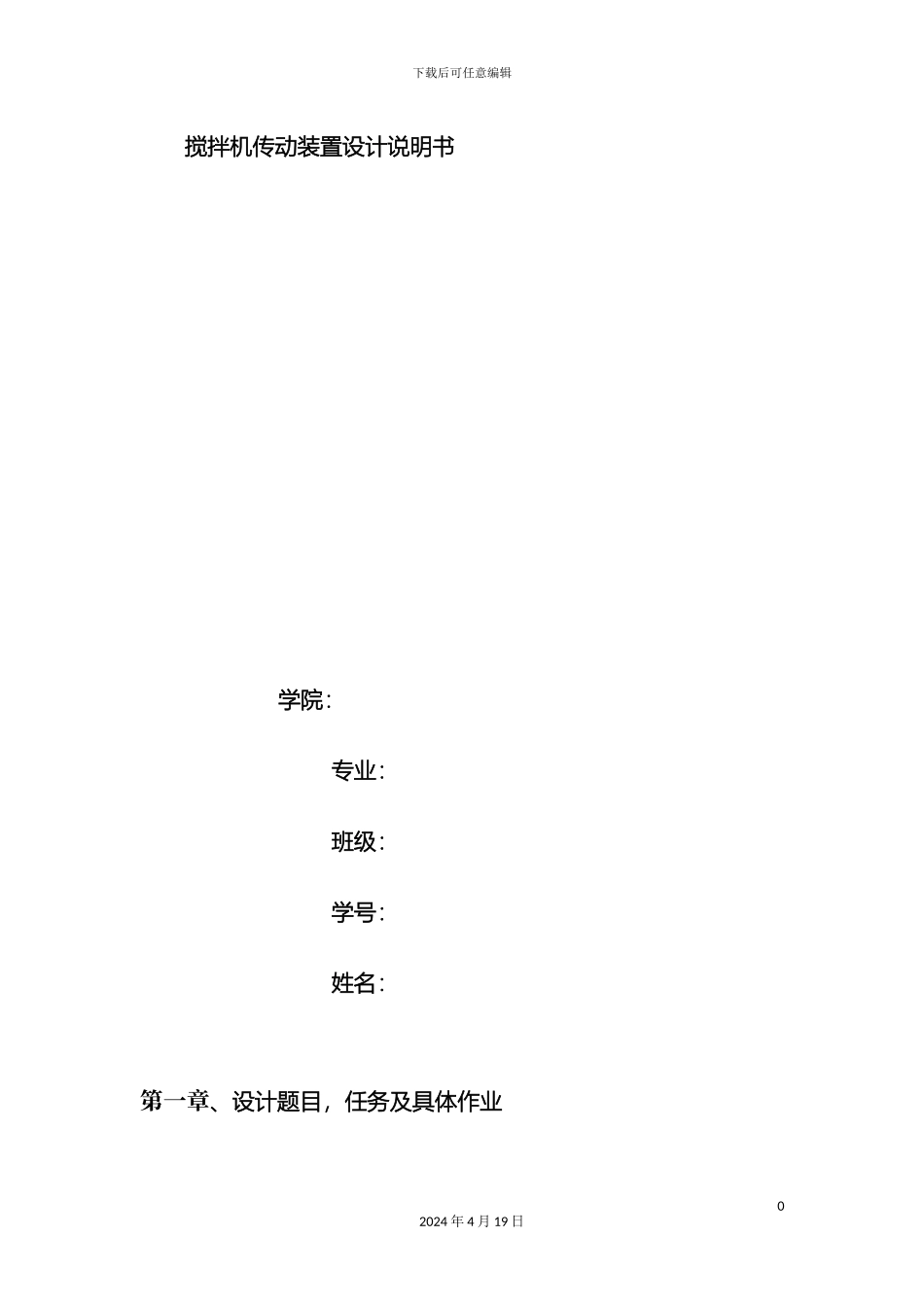

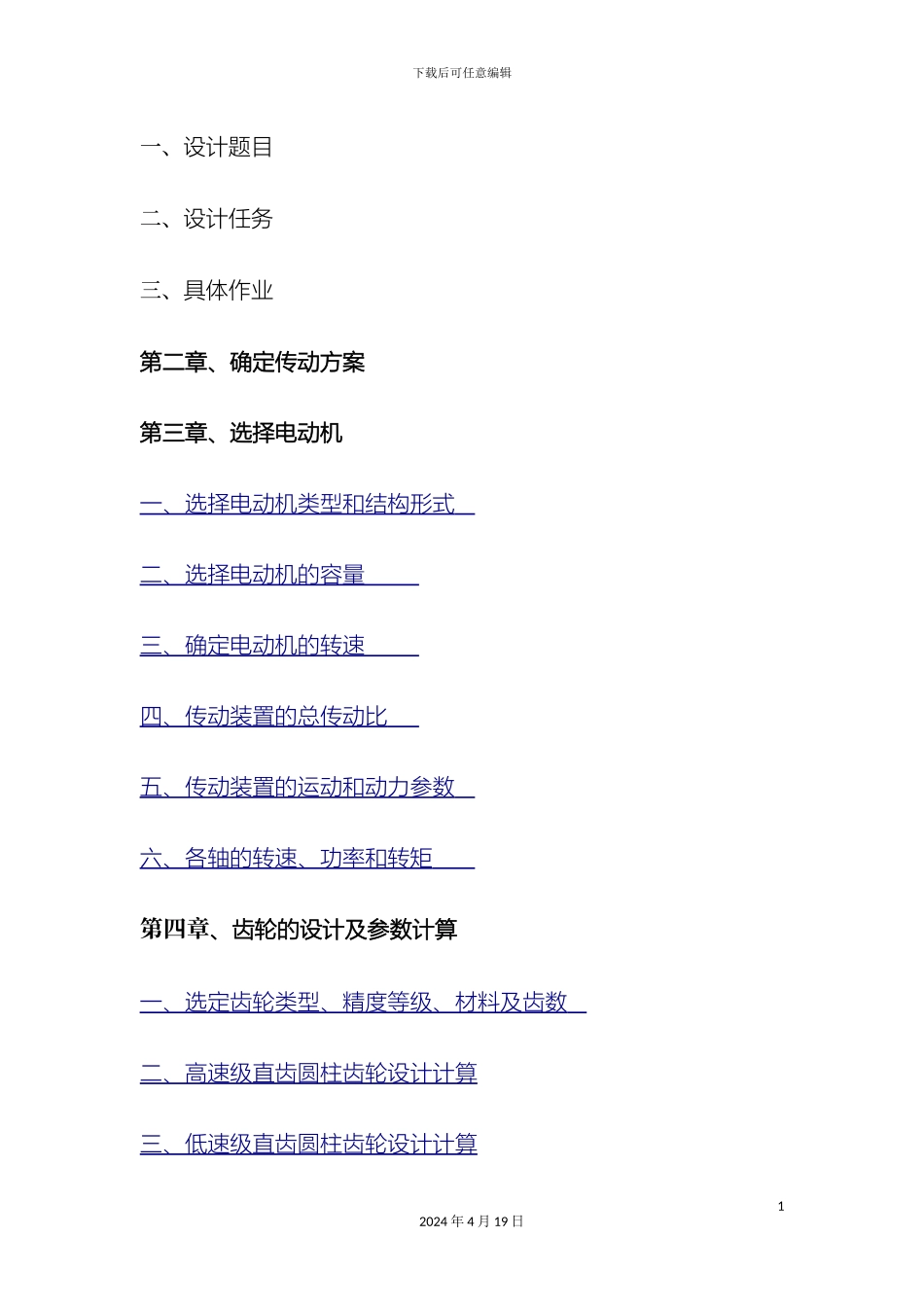

下载后可任意编辑搅拌机传动装置设计说明书12024 年 4 月 19 日下载后可任意编辑搅拌机传动装置设计说明书 学院： 专业： 班级： 学号： 姓名： 第一章、设计题目，任务及具体作业02024 年 4 月 19 日下载后可任意编辑一、设计题目二、设计任务三、具体作业第二章、确定传动方案第三章、选择电动机一、选择电动机类型和结构形式 二、选择电动机的容量 三、确定电动机的转速 四、传动装置的总传动比 五、传动装置的运动和动力参数 六、各轴的转速、功率和转矩 第四章、齿轮的设计及参数计算一、选定齿轮类型、精度等级、材料及齿数 二、高速级直齿圆柱齿轮设计计算三、低速级直齿圆柱齿轮设计计算12024 年 4 月 19 日下载后可任意编辑四、各齿轮主要的相关参数第五章、联轴器的选择 第六章、轴系零件的设计计算一、高速轴 二、中速轴 三、低速轴 第七章、减速器的润滑、密封的选择第八章、箱体及附件的结构设计及选择一、箱体的结构 二、箱体上附件的设计 第九章、心得体会第十章、参考文献22024 年 4 月 19 日下载后可任意编辑第一章 设计题目、任务及具体作业一、设计题目用于搅拌机的传动装置,传动装置简图(如图 1-1 所示)。图 1-1 传动装置简图1.工作条件：单班制工作，空载启动，单向、连续运转，载荷平稳，工作环境灰尘较大。2. 原始数据：工作机输入功率 7kw，工作机主轴转速90r/min3. 使用期限：工作期限为八年。32024 年 4 月 19 日下载后可任意编辑4. 生产批量及加工条件：小批量生产。二、设计任务1. 选择电动机型号；2. 设计减速器；3. 选择联轴器。三、具体作业1. 减速器装配图一张；2. 零件工作图二张（大齿轮，输出轴）；3. 设计说明书一份.第二章 确定传动方案由已知条件可知双螺旋搅拌机主轴转速为 90r/min。查机械设计手册中推举的 Y 系列三相异步电动机的技术数据可知，常见42024 年 4 月 19 日下载后可任意编辑的有四种转速，即 3000、1500、1000、750r/min。由经济上考虑可选择常见同步转速为 3000、1500、1000r/min 。因此减速器的传动比大致在 11—33 之间，而当传动比 i>8 时，宜采纳二级以上的传动形式，因此结合传动比选用二级展开式圆柱齿轮减速器,减速器与电动机采纳联轴器链接，因有轻微震动,因此用弹性联轴器与电机相连。52024 年 4 月 19 日下载后可任意编辑1---电动机 2—联轴器 3—减速器 4—联轴器 5---工作机主轴 二级展...
