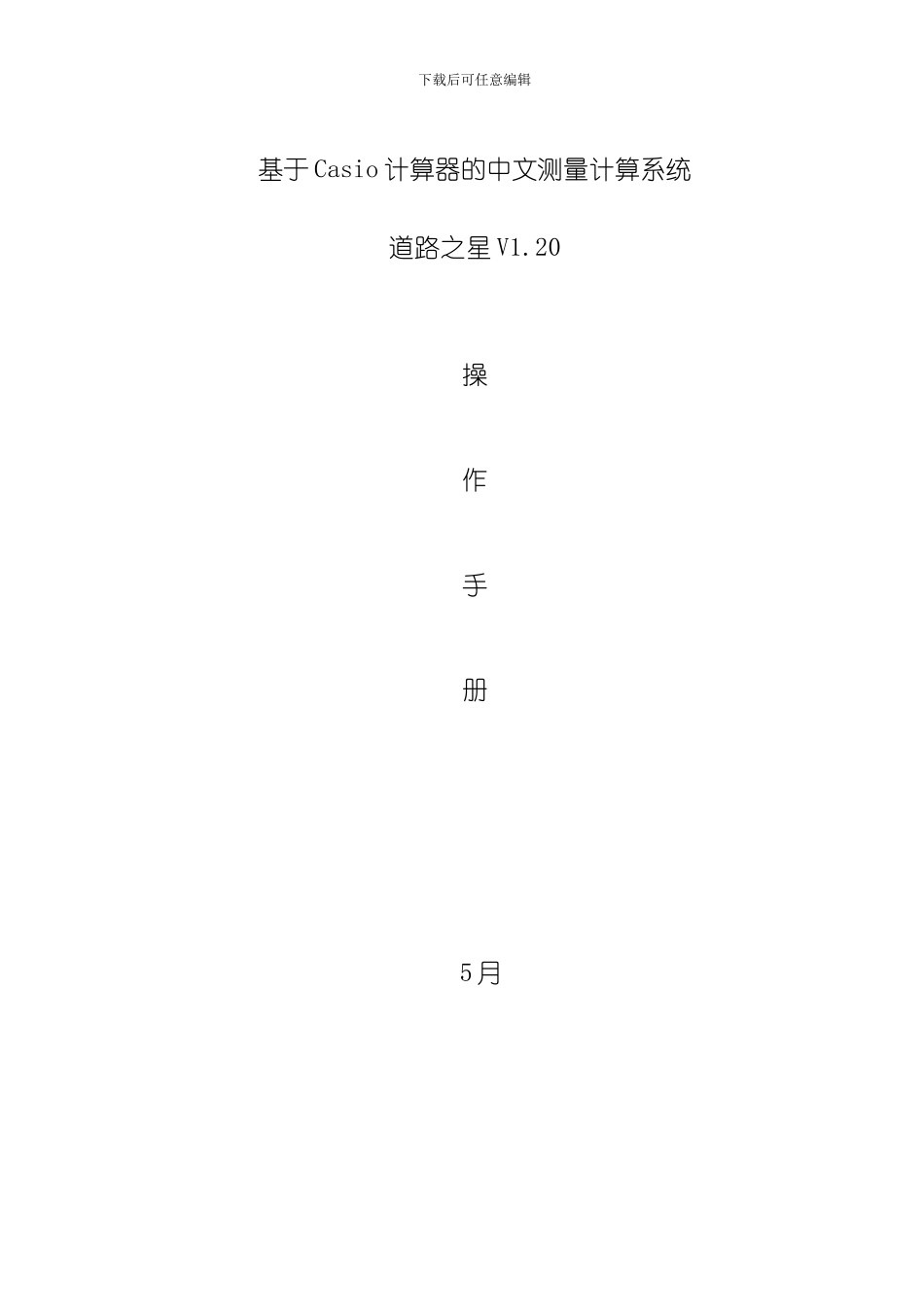

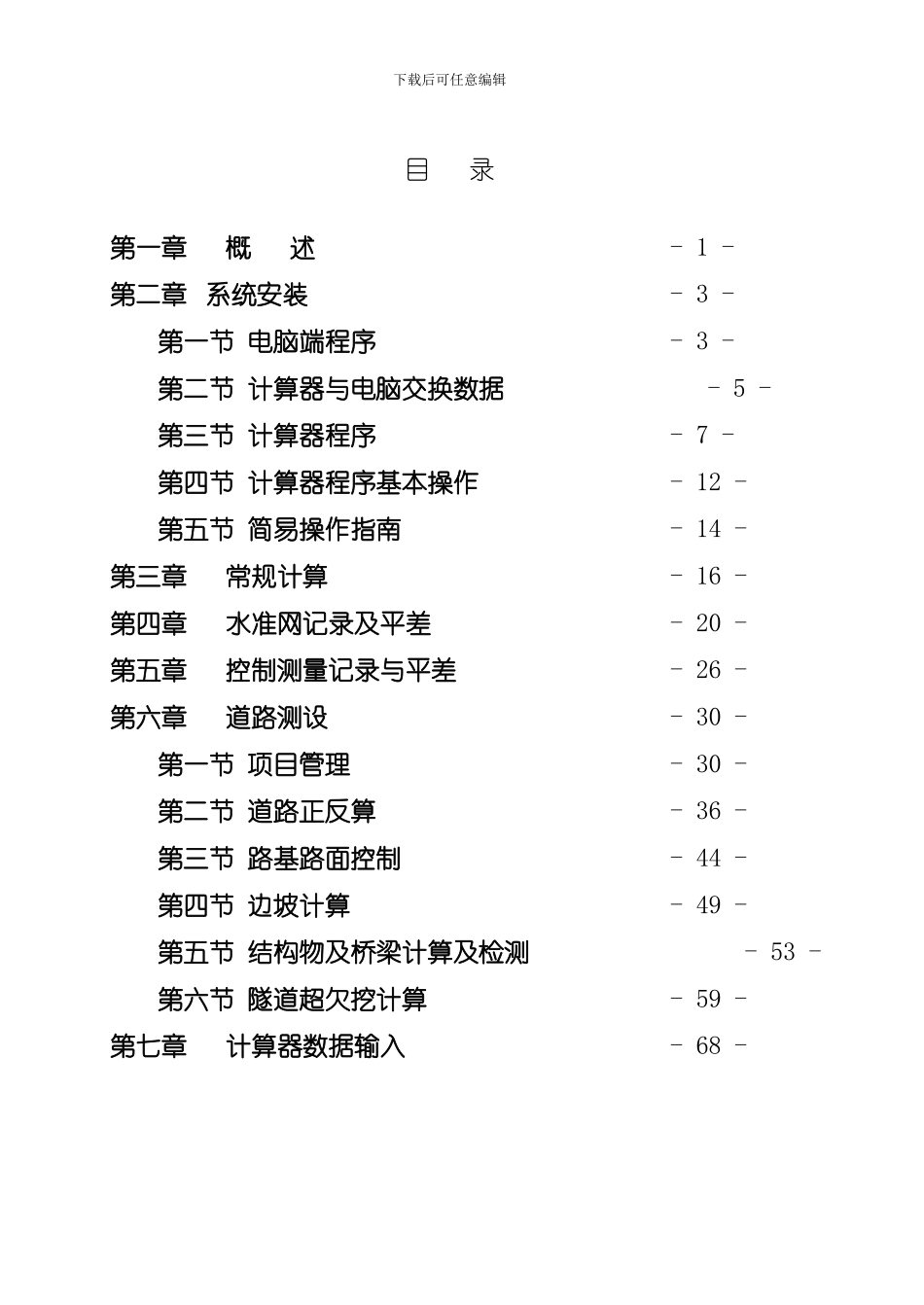

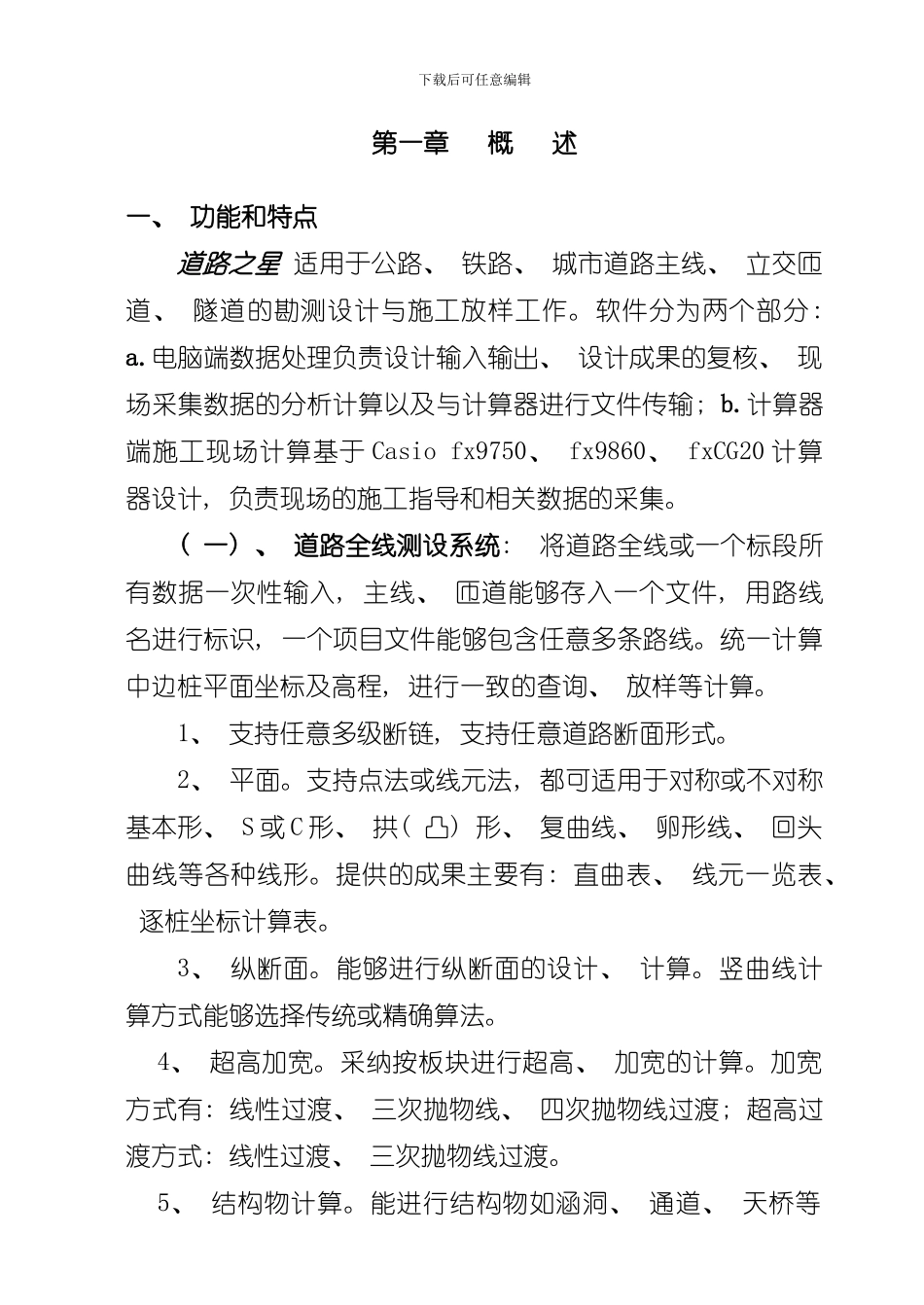

下载后可任意编辑基于 Casio 计算器的中文测量计算系统道路之星 V1.20操作手册 5 月下载后可任意编辑目 录第一章 概 述- 1 -第二章 系统安装- 3 -第一节 电脑端程序- 3 -第二节 计算器与电脑交换数据- 5 -第三节 计算器程序- 7 -第四节 计算器程序基本操作- 12 -第五节 简易操作指南- 14 -第三章 常规计算- 16 -第四章 水准网记录及平差- 20 -第五章 控制测量记录与平差- 26 -第六章 道路测设- 30 -第一节 项目管理- 30 -第二节 道路正反算- 36 -第三节 路基路面控制- 44 -第四节 边坡计算- 49 -第五节 结构物及桥梁计算及检测- 53 -第六节 隧道超欠挖计算- 59 -第七章 计算器数据输入- 68 -下载后可任意编辑第一章 概 述一、 功能和特点道路之星 适用于公路、 铁路、 城市道路主线、 立交匝道、 隧道的勘测设计与施工放样工作。软件分为两个部分: a.电脑端数据处理负责设计输入输出、 设计成果的复核、 现场采集数据的分析计算以及与计算器进行文件传输; b.计算器端施工现场计算基于 Casio fx9750、 fx9860、 fxCG20 计算器设计, 负责现场的施工指导和相关数据的采集。( 一) 、 道路全线测设系统: 将道路全线或一个标段所有数据一次性输入, 主线、 匝道能够存入一个文件, 用路线名进行标识, 一个项目文件能够包含任意多条路线。统一计算中边桩平面坐标及高程, 进行一致的查询、 放样等计算。1、 支持任意多级断链, 支持任意道路断面形式。2、 平面。支持点法或线元法, 都可适用于对称或不对称基本形、 S 或 C 形、 拱( 凸) 形、 复曲线、 卵形线、 回头曲线等各种线形。提供的成果主要有: 直曲表、 线元一览表、 逐桩坐标计算表。3、 纵断面。能够进行纵断面的设计、 计算。竖曲线计算方式能够选择传统或精确算法。4、 超高加宽。采纳按板块进行超高、 加宽的计算。加宽方式有: 线性过渡、 三次抛物线、 四次抛物线过渡; 超高过渡方式: 线性过渡、 三次抛物线过渡。 5、 结构物计算。能进行结构物如涵洞、 通道、 天桥等下载后可任意编辑与路线相交的结构物各角点的坐标计算, 支持与路线正交或斜交。计算器能够直接调用各角点的坐标放样, 也能够根据实测坐标进行斜交反算。6、 桥梁计算。支持直线桥和曲线桥型, 支持弯桥直做和弯桥弯做。能够计算桥梁桩、 柱的坐标计算、 放样和检测。7、 隧道计算: 能够计算...
