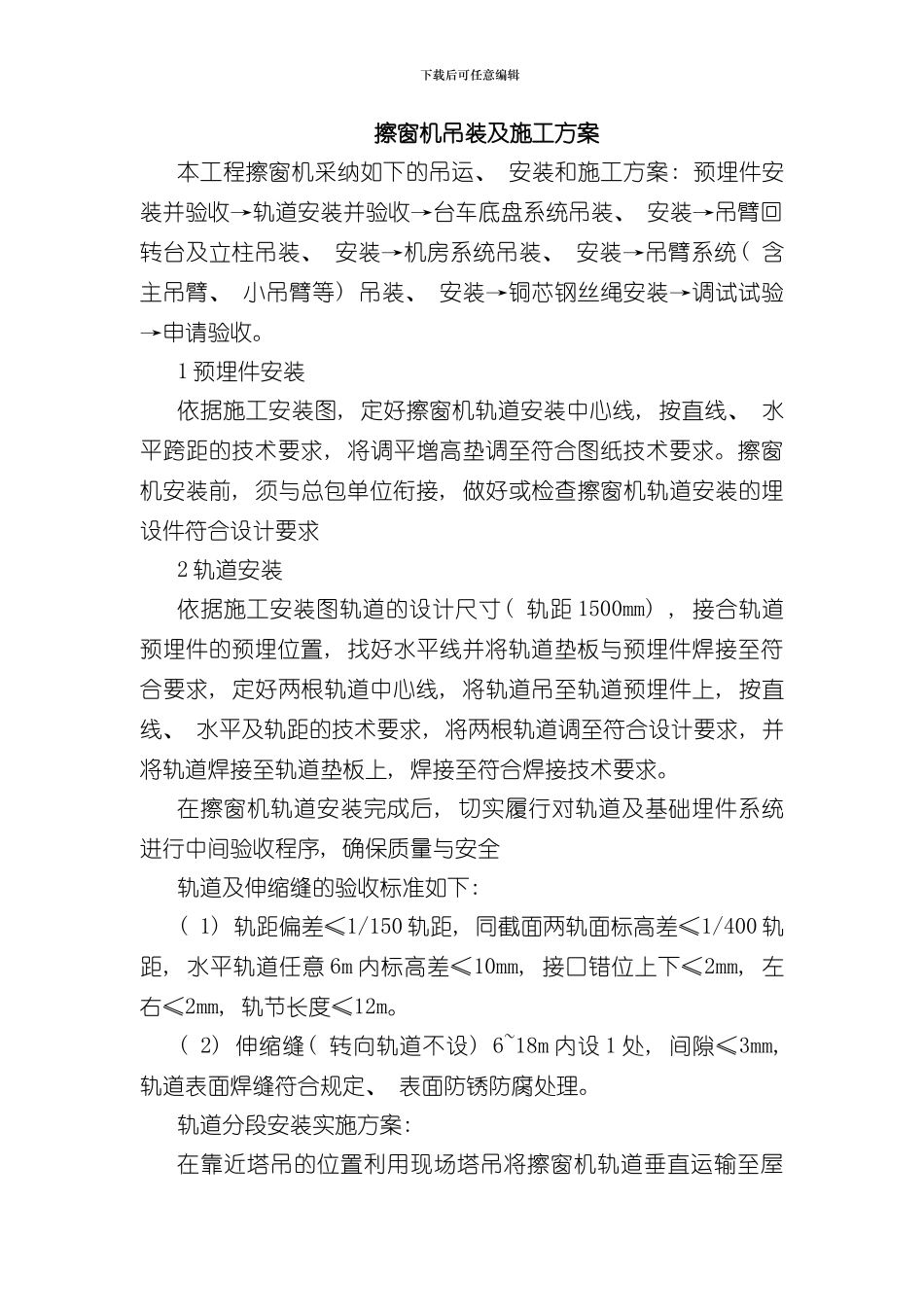

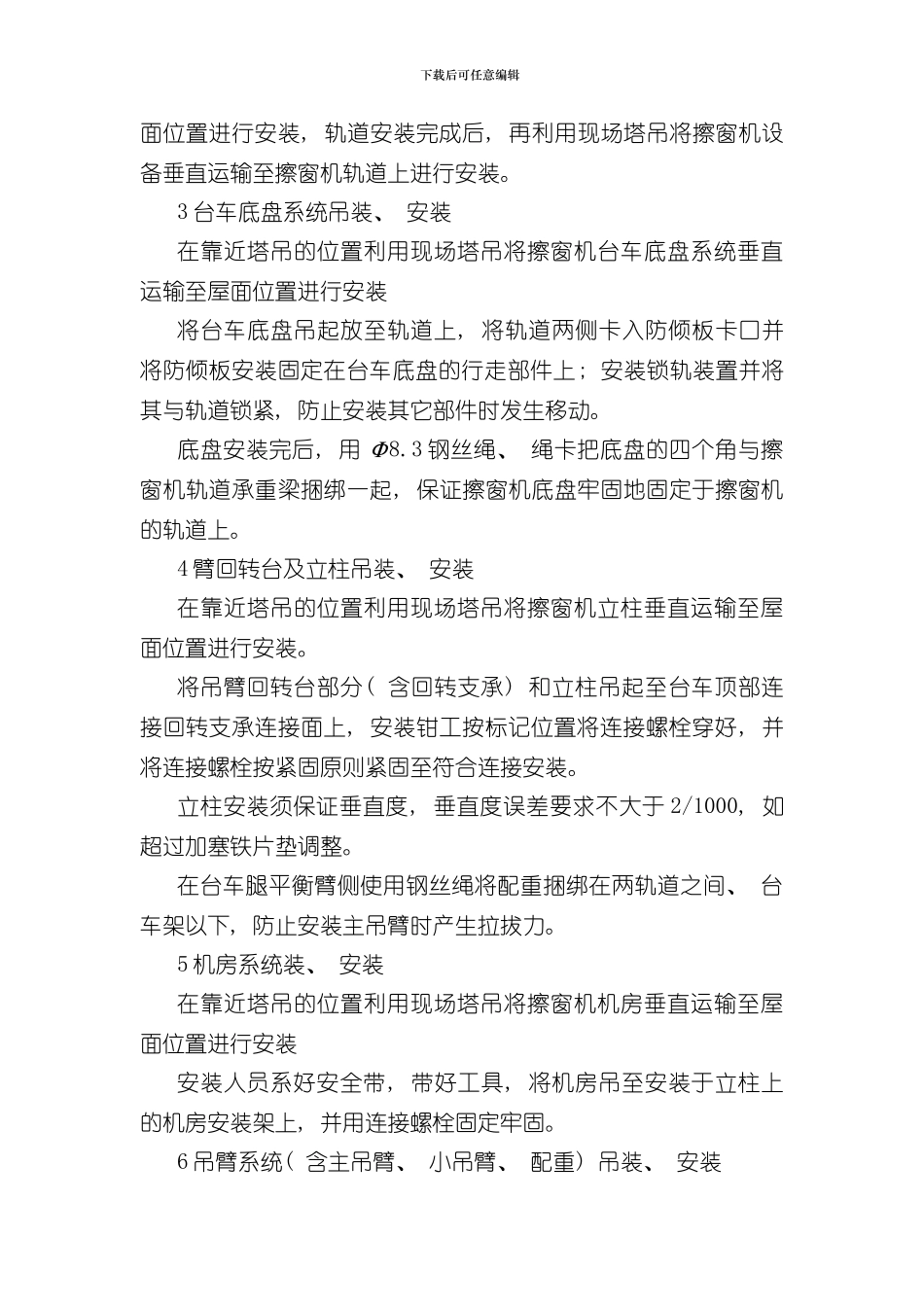

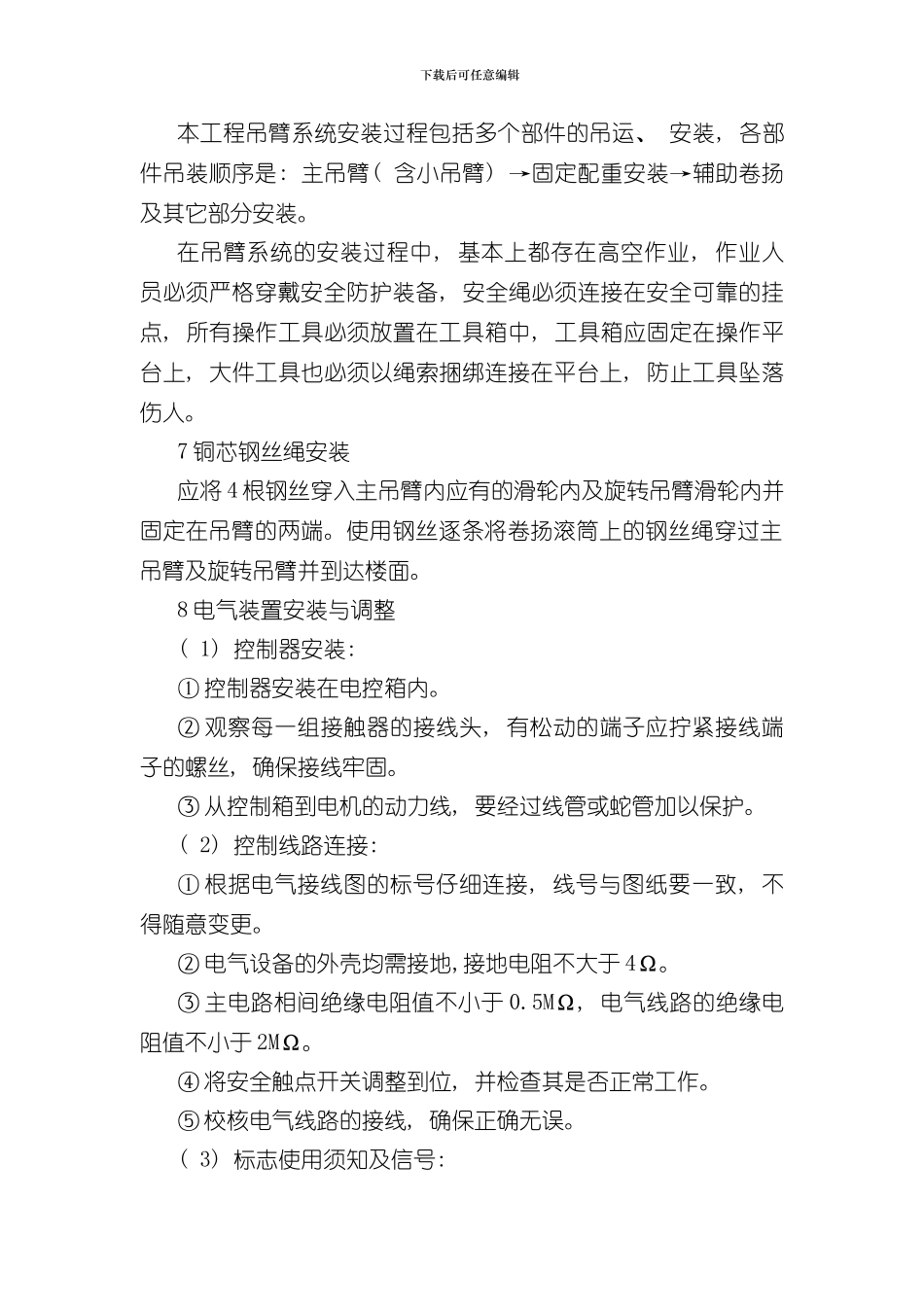

下载后可任意编辑擦窗机吊装及施工方案本工程擦窗机采纳如下的吊运、 安装和施工方案: 预埋件安装并验收→轨道安装并验收→台车底盘系统吊装、 安装→吊臂回转台及立柱吊装、 安装→机房系统吊装、 安装→吊臂系统( 含主吊臂、 小吊臂等) 吊装、 安装→铜芯钢丝绳安装→调试试验→申请验收。1 预埋件安装依据施工安装图, 定好擦窗机轨道安装中心线, 按直线、 水平跨距的技术要求, 将调平增高垫调至符合图纸技术要求。擦窗机安装前, 须与总包单位衔接, 做好或检查擦窗机轨道安装的埋设件符合设计要求2 轨道安装依据施工安装图轨道的设计尺寸( 轨距 1500mm) , 接合轨道预埋件的预埋位置, 找好水平线并将轨道垫板与预埋件焊接至符合要求, 定好两根轨道中心线, 将轨道吊至轨道预埋件上, 按直线、 水平及轨距的技术要求, 将两根轨道调至符合设计要求, 并将轨道焊接至轨道垫板上, 焊接至符合焊接技术要求。在擦窗机轨道安装完成后, 切实履行对轨道及基础埋件系统进行中间验收程序, 确保质量与安全轨道及伸缩缝的验收标准如下: ( 1) 轨距偏差≤1/150 轨距, 同截面两轨面标高差≤1/400 轨距, 水平轨道任意 6m 内标高差≤10mm, 接口错位上下≤2mm, 左右≤2mm, 轨节长度≤12m。( 2) 伸缩缝( 转向轨道不设) 6~18m 内设 1 处, 间隙≤3mm, 轨道表面焊缝符合规定、 表面防锈防腐处理。轨道分段安装实施方案: 在靠近塔吊的位置利用现场塔吊将擦窗机轨道垂直运输至屋下载后可任意编辑面位置进行安装, 轨道安装完成后, 再利用现场塔吊将擦窗机设备垂直运输至擦窗机轨道上进行安装。3 台车底盘系统吊装、 安装在靠近塔吊的位置利用现场塔吊将擦窗机台车底盘系统垂直运输至屋面位置进行安装将台车底盘吊起放至轨道上, 将轨道两侧卡入防倾板卡口并将防倾板安装固定在台车底盘的行走部件上; 安装锁轨装置并将其与轨道锁紧, 防止安装其它部件时发生移动。底盘安装完后, 用 Φ8.3 钢丝绳、 绳卡把底盘的四个角与擦窗机轨道承重梁捆绑一起, 保证擦窗机底盘牢固地固定于擦窗机的轨道上。4 臂回转台及立柱吊装、 安装在靠近塔吊的位置利用现场塔吊将擦窗机立柱垂直运输至屋面位置进行安装。将吊臂回转台部分( 含回转支承) 和立柱吊起至台车顶部连接回转支承连接面上, 安装钳工按标记位置将连接螺栓穿好, 并将连接螺栓按紧固原则紧固至符合连接安装。立柱安装须保证垂直度, 垂直度误差要求不大于 2...
