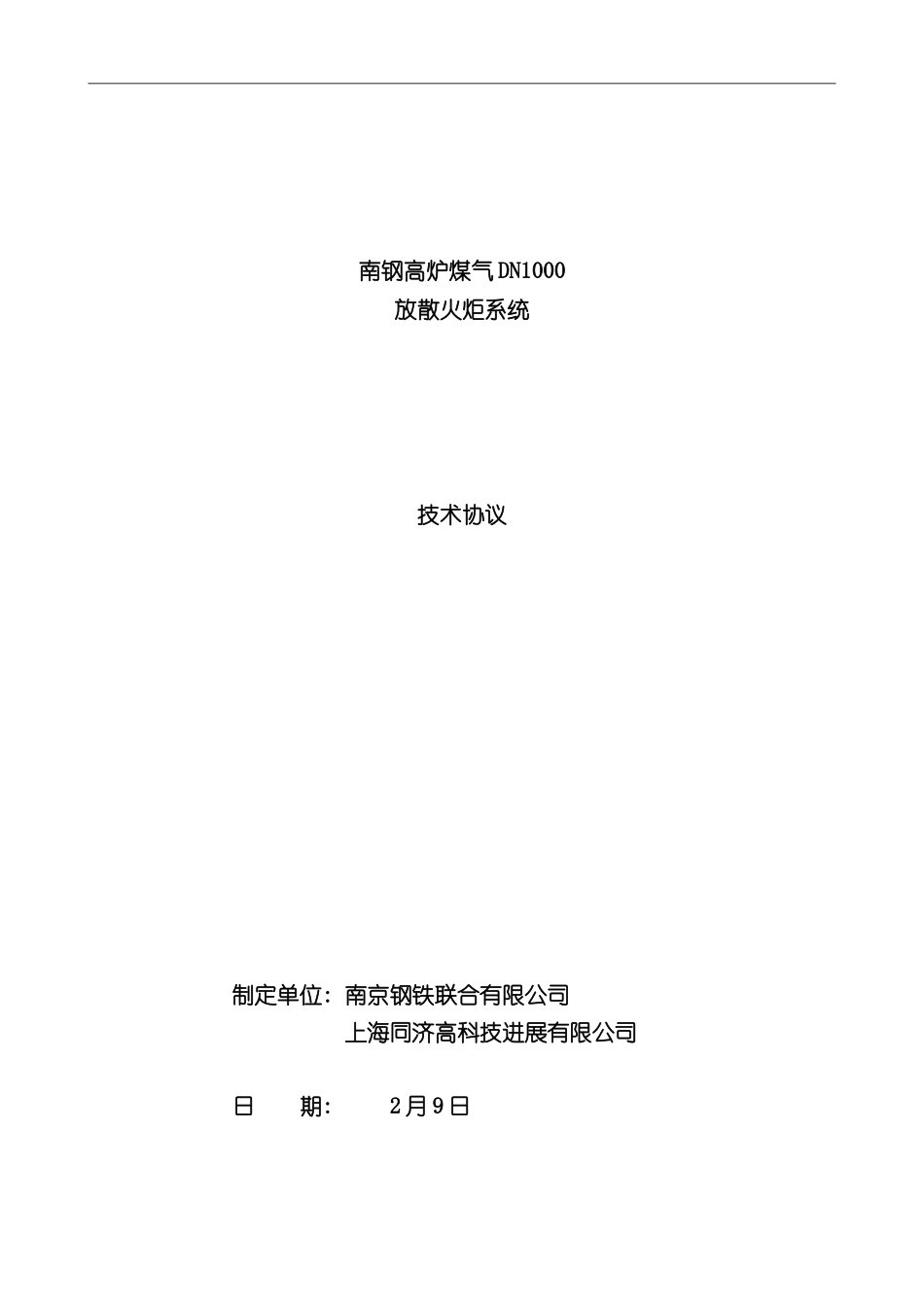

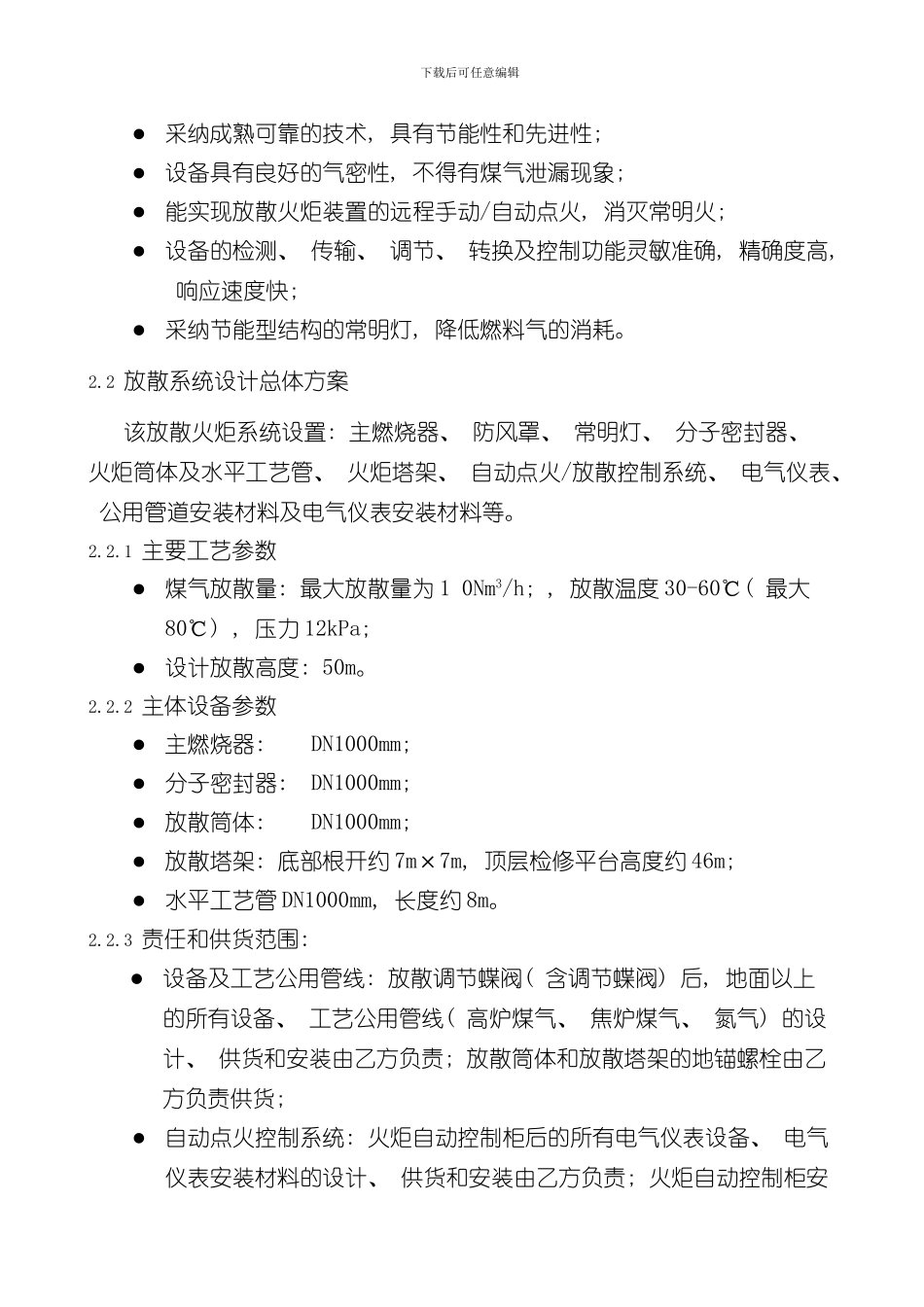

南钢高炉煤气 DN1000放散火炬系统技术协议制定单位: 南京钢铁联合有限公司 上海同济高科技进展有限公司日 期: 2 月 9 日下载后可任意编辑甲方: 南京钢铁联合有限公司乙方: 上海同济高科技进展有限公司南京钢铁联合有限公司( 以下简称甲方) 就厂内原有的一套 DN700 高炉煤气放散塔,现将该放散塔拆除,同时委托上海同济高科技进展有限公司( 以下简称乙方) 在该塔所处地址上进行 DN1000 高炉煤气放散塔大修重建。经双方友好协商达成如下协议。1 、 设计依据 1.1 放散气体数据放散介质: 高炉煤气; 放散煤气温度: 30-60℃( 最大 80℃) 设计最大放散量: 1 0 Nm3/h高炉煤气主管压力: ≥12kPa; 1.2 公用工程条件氮 气: 0.3-0.6MPa, 常温, 输入管径 Dn50; 燃料气: 焦炉煤气, 3～6kPa, 常温。低热值 4200±10%kcal/Nm3, 输入管径 Dn80; 供 电: AC380V/50HZ, 三相四线, 容量 9 kVA; 2 、 放散设计方案2.1 设计原则严格执行国家及行业相关标准、 法律规范, 保证火炬安全可靠运行; 根据最大放散量和放散压力确定主燃烧器的尺寸; 下载后可任意编辑采纳成熟可靠的技术, 具有节能性和先进性; 设备具有良好的气密性, 不得有煤气泄漏现象; 能实现放散火炬装置的远程手动/自动点火, 消灭常明火; 设备的检测、 传输、 调节、 转换及控制功能灵敏准确, 精确度高, 响应速度快; 采纳节能型结构的常明灯, 降低燃料气的消耗。2.2 放散系统设计总体方案该放散火炬系统设置: 主燃烧器、 防风罩、 常明灯、 分子密封器、 火炬筒体及水平工艺管、 火炬塔架、 自动点火/放散控制系统、 电气仪表、 公用管道安装材料及电气仪表安装材料等。2.2.1 主要工艺参数煤气放散量: 最大放散量为 1 0Nm3/h; , 放散温度 30-60℃( 最大80℃) , 压力 12kPa; 设计放散高度: 50m。2.2.2 主体设备参数主燃烧器: DN1000mm; 分子密封器: DN1000mm; 放散筒体: DN1000mm; 放散塔架: 底部根开约 7m×7m, 顶层检修平台高度约 46m; 水平工艺管 DN1000mm, 长度约 8m。2.2.3 责任和供货范围: 设备及工艺公用管线: 放散调节蝶阀( 含调节蝶阀) 后, 地面以上的所有设备、 工艺公用管线( 高炉煤气、 焦炉煤气、 氮气) 的设计、 供货和安装由乙方负责; 放散筒体和放散塔架的地锚螺栓由乙方负责供货; 自动点火控制系统: 火炬自动...
