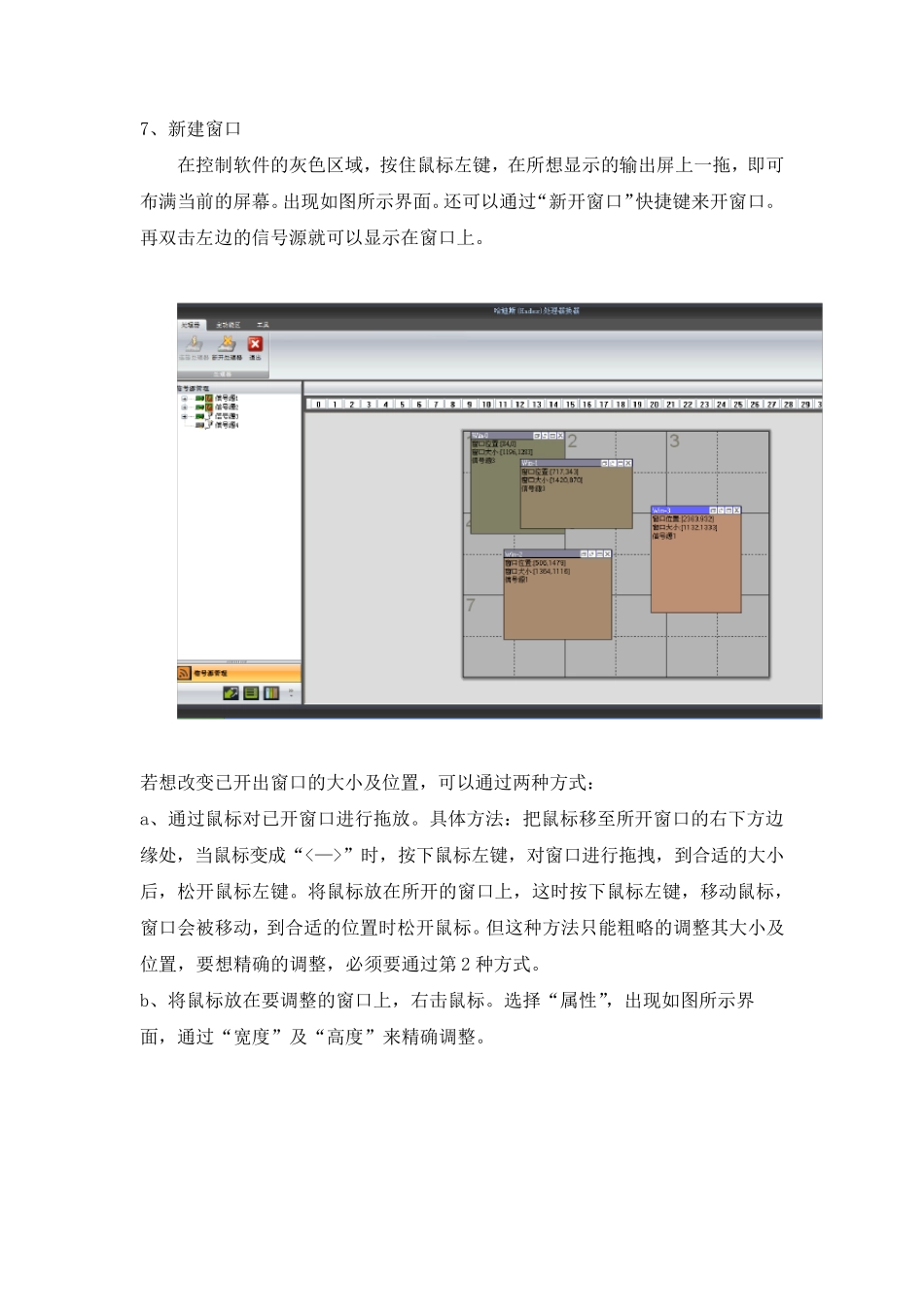

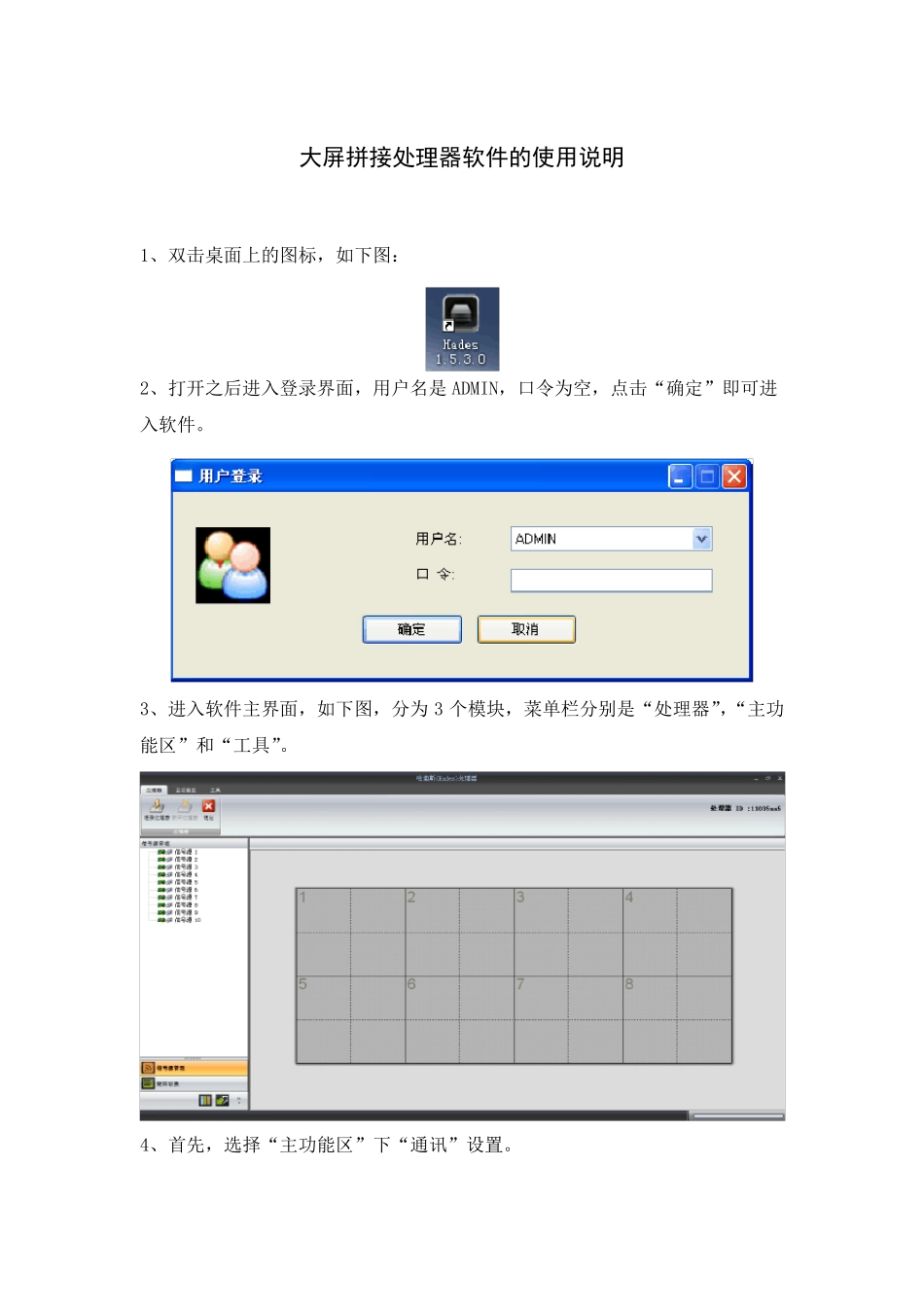

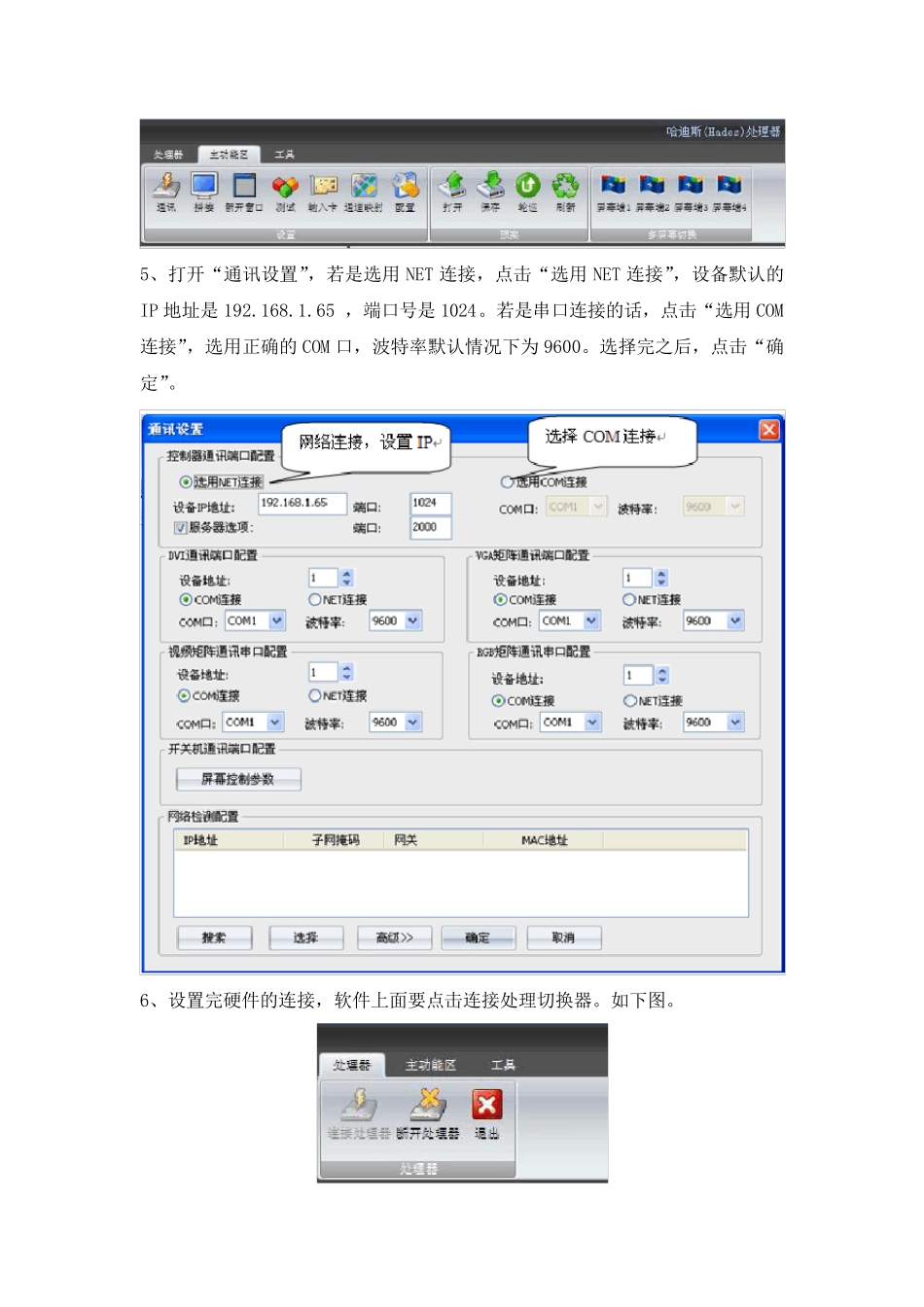

大屏拼接处理器软件的使用说明 1、双击桌面上的图标，如下图： 2、打开之后进入登录界面，用户名是ADMIN，口令为空，点击“确定”即可进入软件。 3、进入软件主界面，如下图，分为3 个模块，菜单栏分别是“处理器”，“主功能区”和“工具”。 4、首先，选择“主功能区”下“通讯”设置。 5、打开“通讯设置”，若是选用 NET 连接，点击“选用 NET 连接”，设备默认的IP 地址是 192.168.1.65 ，端口号是 1024。若是串口连接的话，点击“选用 COM连接”，选用正确的 COM 口，波特率默认情况下为 9600。选择完之后，点击“确定”。 6、设置完硬件的连接，软件上面要点击连接处理切换器。如下图。 7、新建窗口 在控制软件的灰色区域，按住鼠标左键，在所想显示的输出屏上一拖，即可布满当前的屏幕。出现如图所示界面。还可以通过“新开窗口”快捷键来开窗口。再双击左边的信号源就可以显示在窗口上。 若想改变已开出窗口的大小及位置，可以通过两种方式： a、通过鼠标对已开窗口进行拖放。具体方法：把鼠标移至所开窗口的右下方边缘处，当鼠标变成“<—>”时，按下鼠标左键，对窗口进行拖拽，到合适的大小后，松开鼠标左键。将鼠标放在所开的窗口上，这时按下鼠标左键，移动鼠标，窗口会被移动，到合适的位置时松开鼠标。但这种方法只能粗略的调整其大小及位置，要想精确的调整，必须要通过第 2 种方式。 b、将鼠标放在要调整的窗口上，右击鼠标。选择“属性”，出现如图所示界面，通过“宽度”及“高度”来精确调整。 要关闭一个窗口，可以通过单击窗口右上角的“X”来实现，同时也可对窗口进行放大缩小快捷操作。 窗口之间的层次关系 窗口建立完成之后，其层次关系可以通过一下操作来改变：如图所示，通过选择“置顶”和“置底”来改变窗口之间的层次关系。要将所有的窗口都关闭，右击选择“ 关闭所有窗口”。 8、测试设备是否建立通信连接，测试显示终端（屏幕）的颜色和网格。 9、用户管理 用于管理操作员的操作权限的设置，通过该设置可对控制软件进行登陆口令，登陆人员进行设置。 10、屏幕开关机设置： 大屏开关采用“桌面按钮”（操作台上红色的按钮）一键开关，配备有电源时序器，可以逐屏开启（关闭）。 11、常见故障分析 ➢ 如果 POWER 灯不亮，操作无反应，可能电源供电不正常。 ➢ 输出的画面无显示的原因： 1. 没有信号输入； 2. 拼接屏输出信号源不对。 解决方法： 1．检查输入信号，...
