大工14春《可编程控制器》大作业

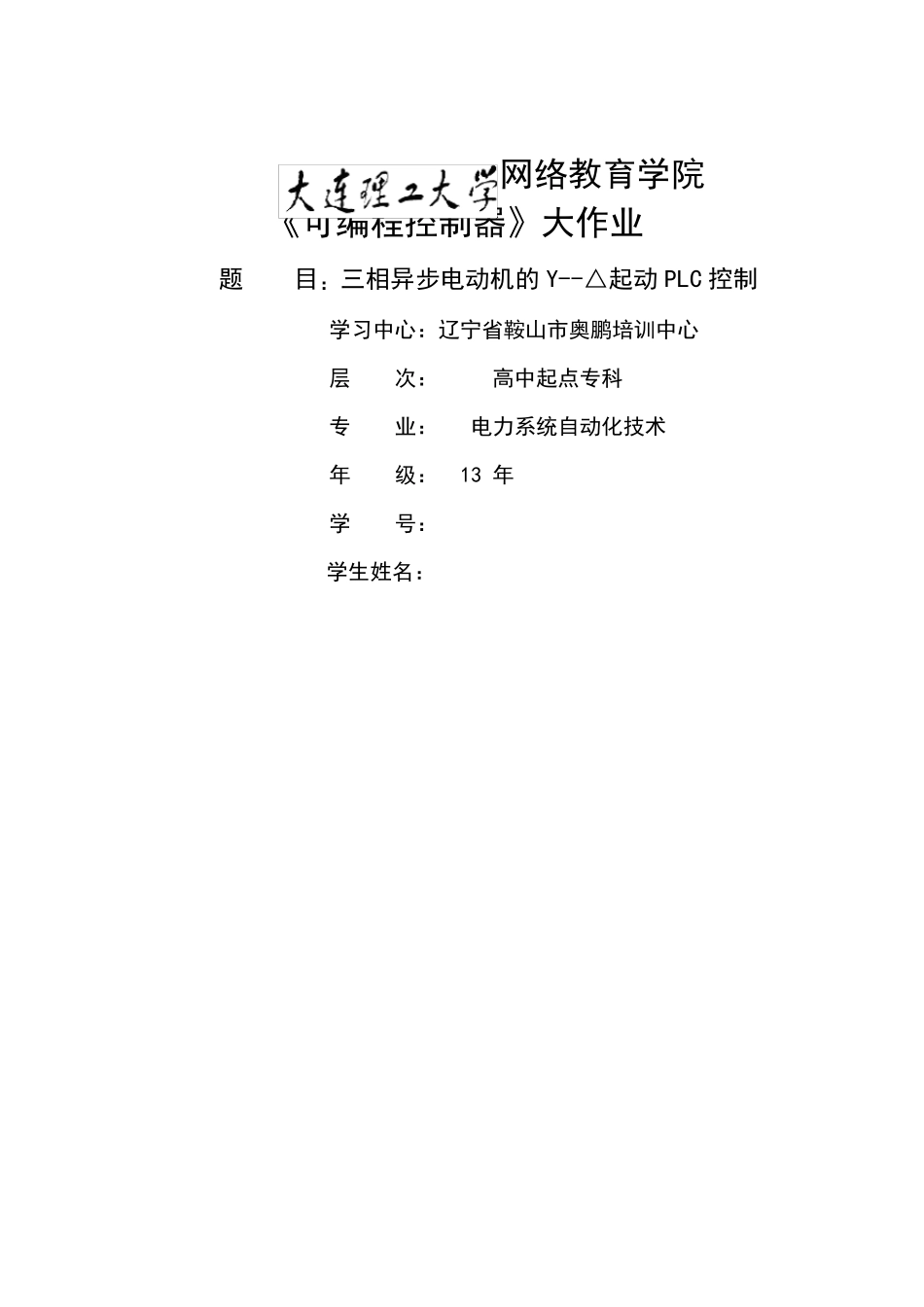

网络教育学院 《可编程控制器》大作业 题 目：三相异步电动机的Y--△起动PLC 控制 学习中心：辽宁省鞍山市奥鹏培训中心 层 次： 高中起点专科 专 业： 电力系统自动化技术 年 级： 13 年 学 号： 学生姓名： 摘 要 可编程控制器（PLC）是以微处理器为核心，将自动控制技术、计算机技术和通信技术融为一体而发展起来的崭新的工业自动控制装置。目前 PLC 已基本替代了传统的继电器控制而广泛应用于工业控制的各个领域，PLC 已跃居工业自动化三大支柱的首位。 生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转。由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。按下正转启动按钮 SB1，电动机正转运行，且 KM1,KMY 接通。2s后 KMY 断开，KM 接通，即完成正转启动。按下停止按钮 SB2，电动机停止运行。按下反转启动按钮 SB3，电动机反转运行，且 KM2,KMY 接通。2s后 KMY 断开，KM 接通，即完成反转启动。 目 录 第一章 PLC 概述 ................................................................................................ 1 1.1 PLC 的产生 ........................................................................................... 1 1.2 PLC 的定义 ........................................................................................... 1 1.3 PLC 的特点及应用 ................................................................................ 2 1.4 PLC 的基本结构 .................................................................................... 4 第二章 三相异步电动机控制设计 ....................................................................... 7 2.1 电动机可逆运行控制电路 ...................................................................... 7 2.2 启动时就星型接法30 秒后转为三角形运行直到停止 反之亦然 ............. 9 2.3. 三相异步电动机正反转PLC 控制的梯形图、指令表 .......................... 12 2.4 三相异步电动机正反转PLC 控制的工作原理 ...................................... 13 2.5 指令的介绍.......................................................................................... 14 结...
