大工16年《电力系统继电保护实验》实验报告

大工16年《电力系统继电保护实验》实验报告_第1页
1/14
大工16年《电力系统继电保护实验》实验报告_第2页
2/14
大工16年《电力系统继电保护实验》实验报告_第3页
3/14

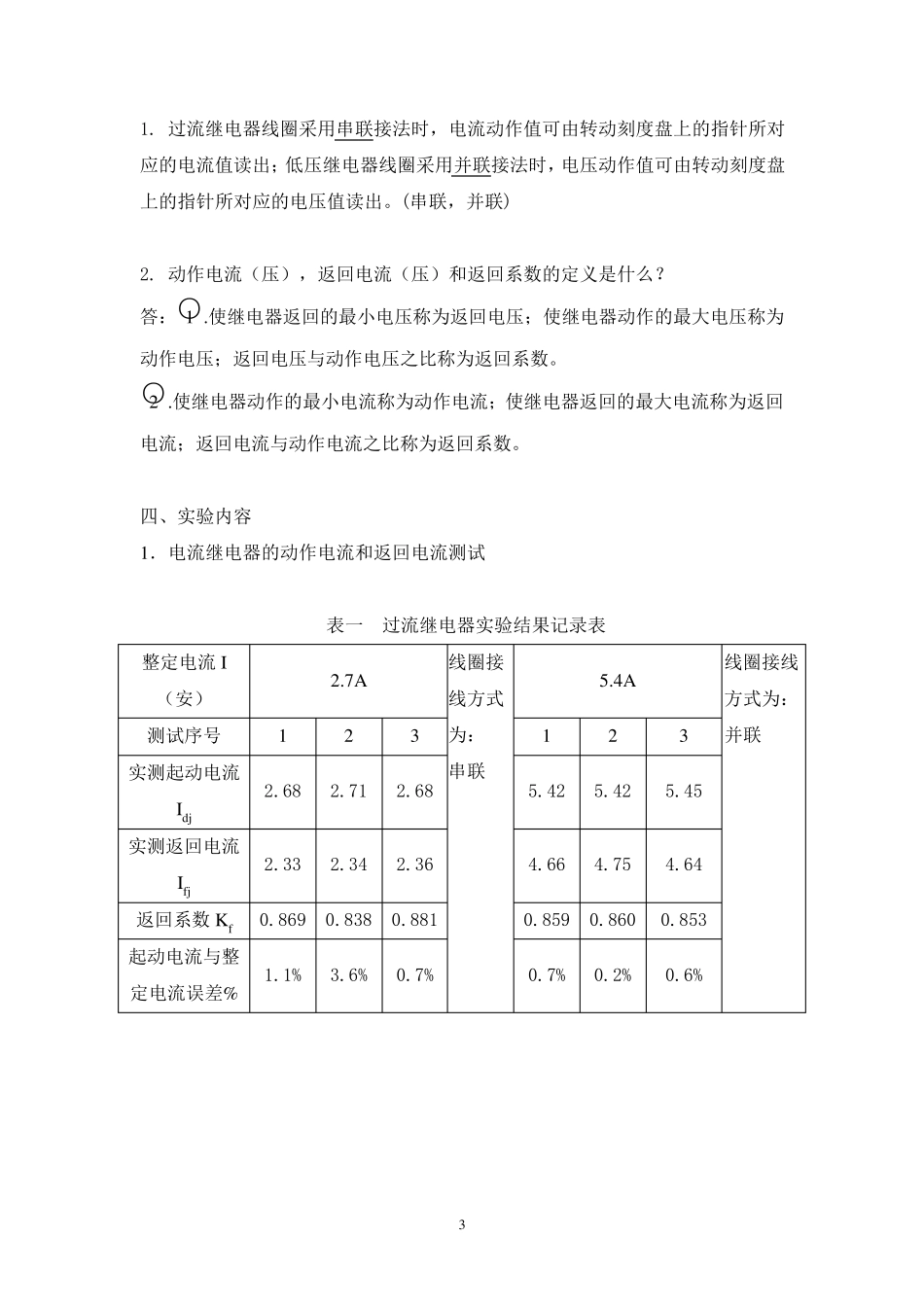

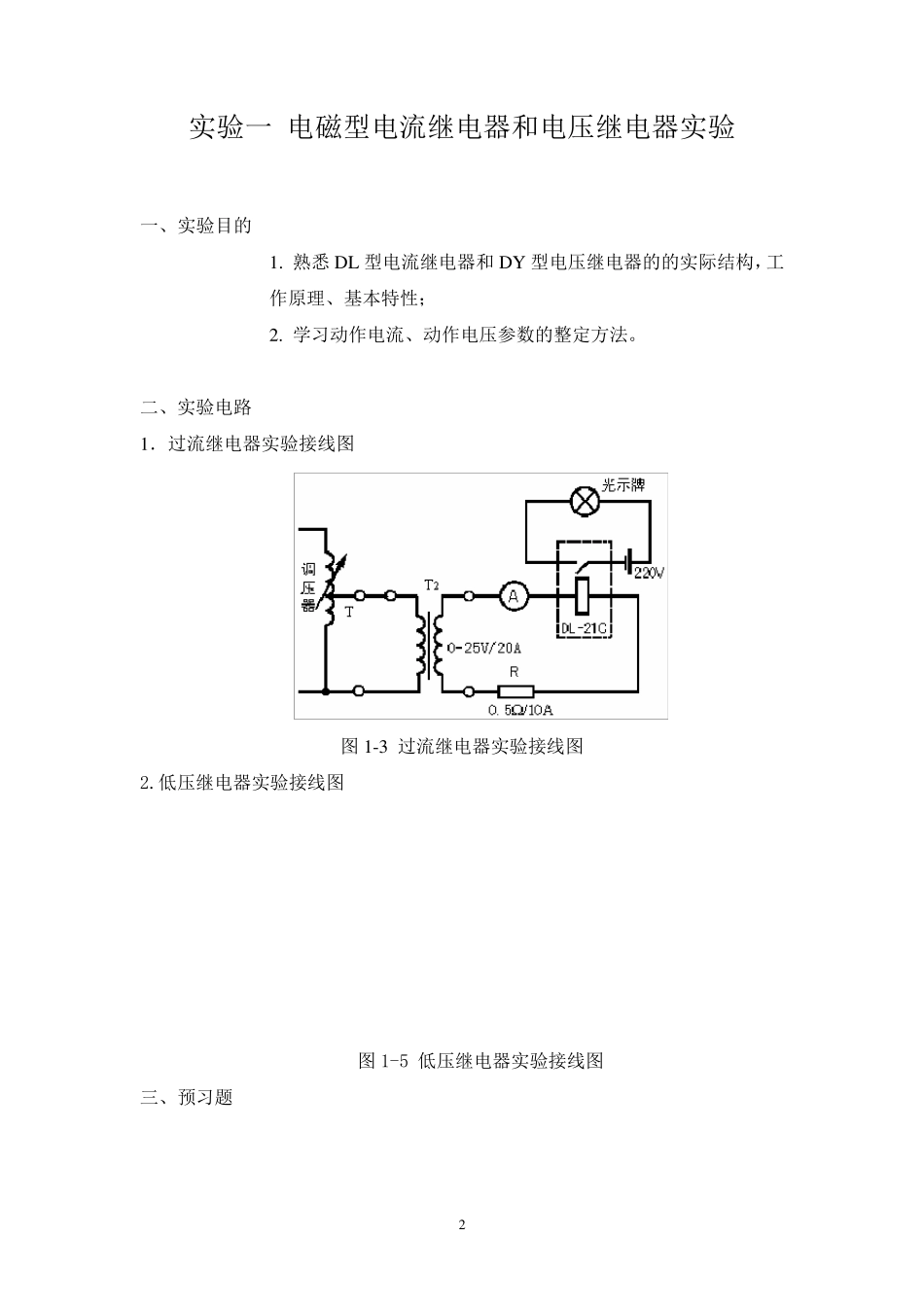

网络高等教育 《电力系统继电保护》实验报告 学习中心: 层 次: 专科起点本科 专 业: 年 级: 年 春/秋 季 学 号: 学生姓名: 2 实验一 电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉 DL 型电流继电器和DY 型电压继电器的的实际结构,工作原理、基本特性; 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1.过流继电器实验接线图 图 1-3 过流继电器实验接线图 2.低压继电器实验接线图 图 1-5 低压继电器实验接线图 三、预习题 3 1. 过流继电器线圈采用串联接法时,电流动作值可由转动刻度盘上的指针所对应的电流值读出;低压继电器线圈采用并联接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。(串联,并联) 2. 动作电流(压),返回电流(压)和返回系数的定义是什么? 答:○1 .使继电器返回的最小电压称为返回电压;使继电器动作的最大电压称为动作电压;返回电压与动作电压之比称为返回系数。 ○2 .使继电器动作的最小电流称为动作电流;使继电器返回的最大电流称为返回电流;返回电流与动作电流之比称为返回系数。 四、实验内容 1.电流继电器的动作电流和返回电流测试 表一 过流继电器实验结果记录表 整定电流I(安) 2.7A 线圈接线方式为: 串联 5.4A 线圈接线方式为:并联 测试序号 1 2 3 1 2 3 实测起动电流Idj 2.68 2.71 2.68 5.42 5.42 5.45 实测返回电流Ifj 2.33 2.34 2.36 4.66 4.75 4.64 返回系数Kf 0.869 0.838 0.881 0.859 0.860 0.853 起动电流与整定电流误差% 1.1% 3.6% 0.7% 0.7% 0.2% 0.6% 4 2.低压继电器的动作电压和返回电压测试 表二 低压继电器实验结果记录表 整定电压U(伏) 24V 线圈接线方式为: 并联 48V 线圈接线方式为:串联 测试序号 1 2 3 1 2 3 实测起动电压Udj 23.1 23.0 23.0 46.5 46.7 46.4 实测返回电压Ufj 28.9 28.9 28.6 58.0 57.5 57.9 返回系数Kf 1.241 1.246 1.243 1.257 1.231 1.248 起动电压与整定电压误差% 3.8% 3.3% 4.2% 3.1% 2.7% 3.3% 五、实验仪器设备 设备名称 使 用 仪 器 名 称 控制屏 EPL-20A 变压器及单相可调电源 EPL-04 继电器(一)—DL-21C 电流继电器 EPL-05 继电器(二)—DY-28C 电压继电器 EPL-11 交流电压表 EPL-11 交流电流表 EPL-11 直流电源及母线 EPL-13 光示牌...
