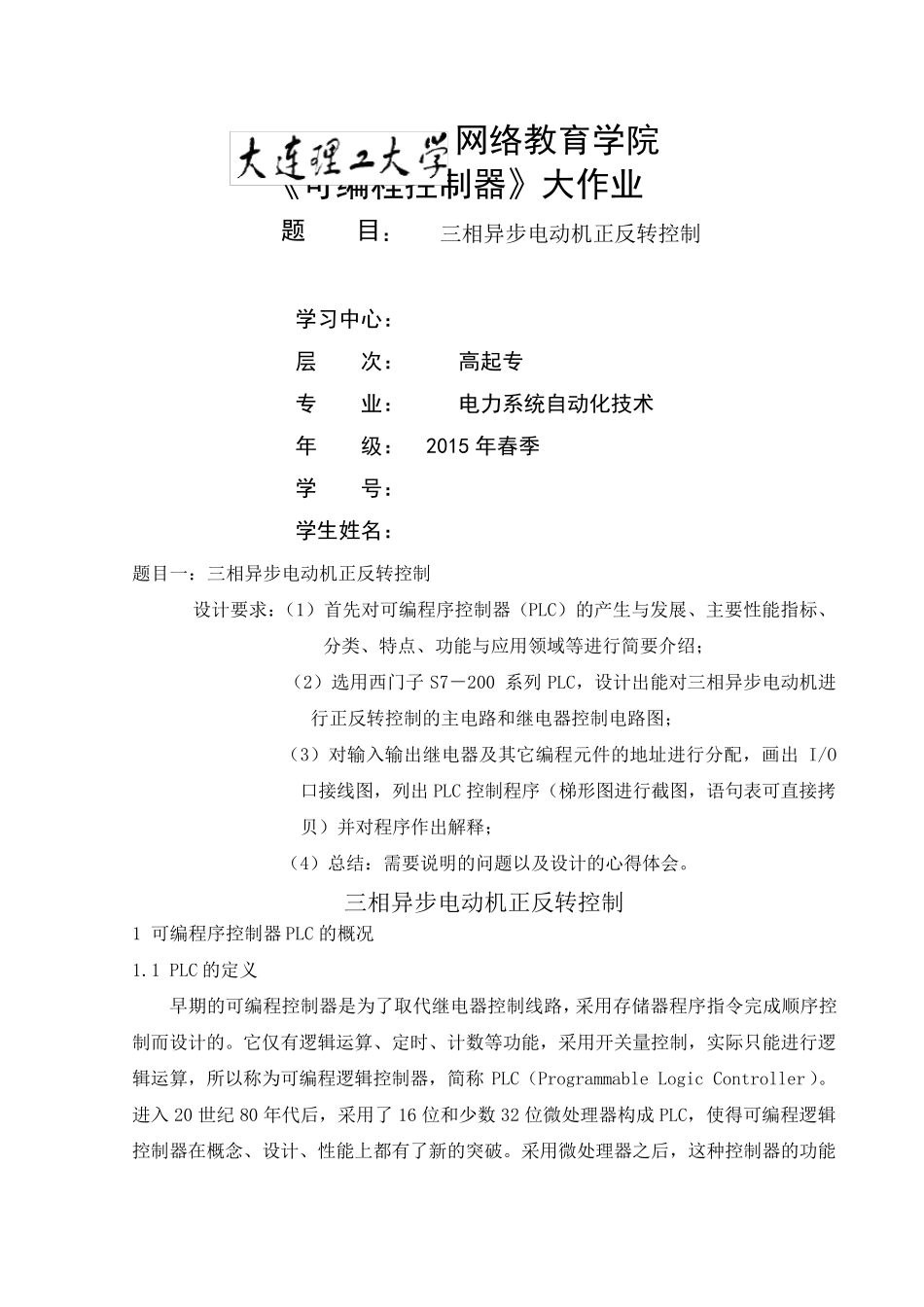

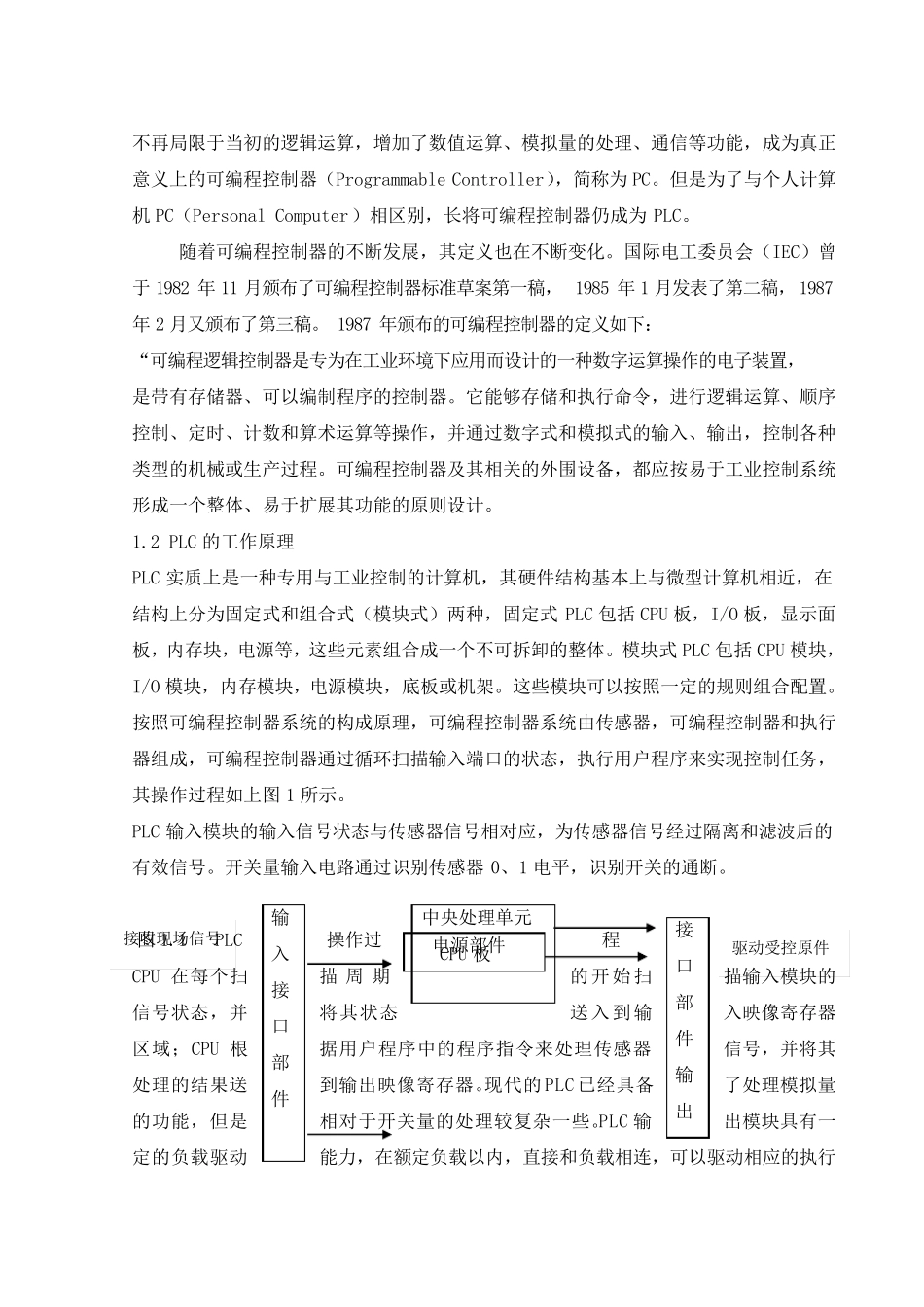

网络教育学院 《可编程控制器》大作业 题 目： 三相异步电动机正反转控制 学习中心： 层 次： 高起专 专 业： 电力系统自动化技术 年 级： 2015 年春季 学 号： 学生姓名： 题目一：三相异步电动机正反转控制 设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍； （2）选用西门子 S7－200 系列 PLC，设计出能对三相异步电动机进行正反转控制的主电路和继电器控制电路图； （3）对输入输出继电器及其它编程元件的地址进行分配，画出 I/O口接线图，列出 PLC 控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释； （4）总结：需要说明的问题以及设计的心得体会。 三相异步电动机正反转控制 1 可编程序控制器PLC 的概况 1.1 PLC 的定义 早期的可编程控制器是为了取代继电器控制线路，采用存储器程序指令完成顺序控制而设计的。它仅有逻辑运算、定时、计数等功能，采用开关量控制，实际只能进行逻辑运算，所以称为可编程逻辑控制器，简称PLC（Programmable Logic Controller ）。进入 20 世纪80 年代后，采用了 16 位和少数32 位微处理器构成 PLC，使得可编程逻辑控制器在概念、设计、性能上都有了新 的突 破 。采用微处理器之 后，这 种 控制器的功能不再局限于当初的逻辑运算，增加了数值运算、模拟量的处理、通信等功能，成为真正意义上的可编程控制器（Programmable Controller），简称为PC。但是为了与个人计算机PC（Personal Computer）相区别，长将可编程控制器仍成为PLC。 随着可编程控制器的不断发展，其定义也在不断变化。国际电工委员会（IEC）曾于1982 年11 月颁布了可编程控制器标准草案第一稿，1985 年1 月发表了第二稿，1987年2 月又颁布了第三稿。1987 年颁布的可编程控制器的定义如下： “可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算等操作，并通过数字式和模拟式的输入、输出，控制各种类型的机械或生产过程。可编程控制器及其相关的外围设备，都应按易于工业控制系统形成一个整体、易于扩展其功能的原则设计。 1.2 PLC 的工作原理 PLC 实质 上是一种专用与工业控制的计算机，其硬 件 结 构 基 本 上与微 型计算机相近 ，在结...
