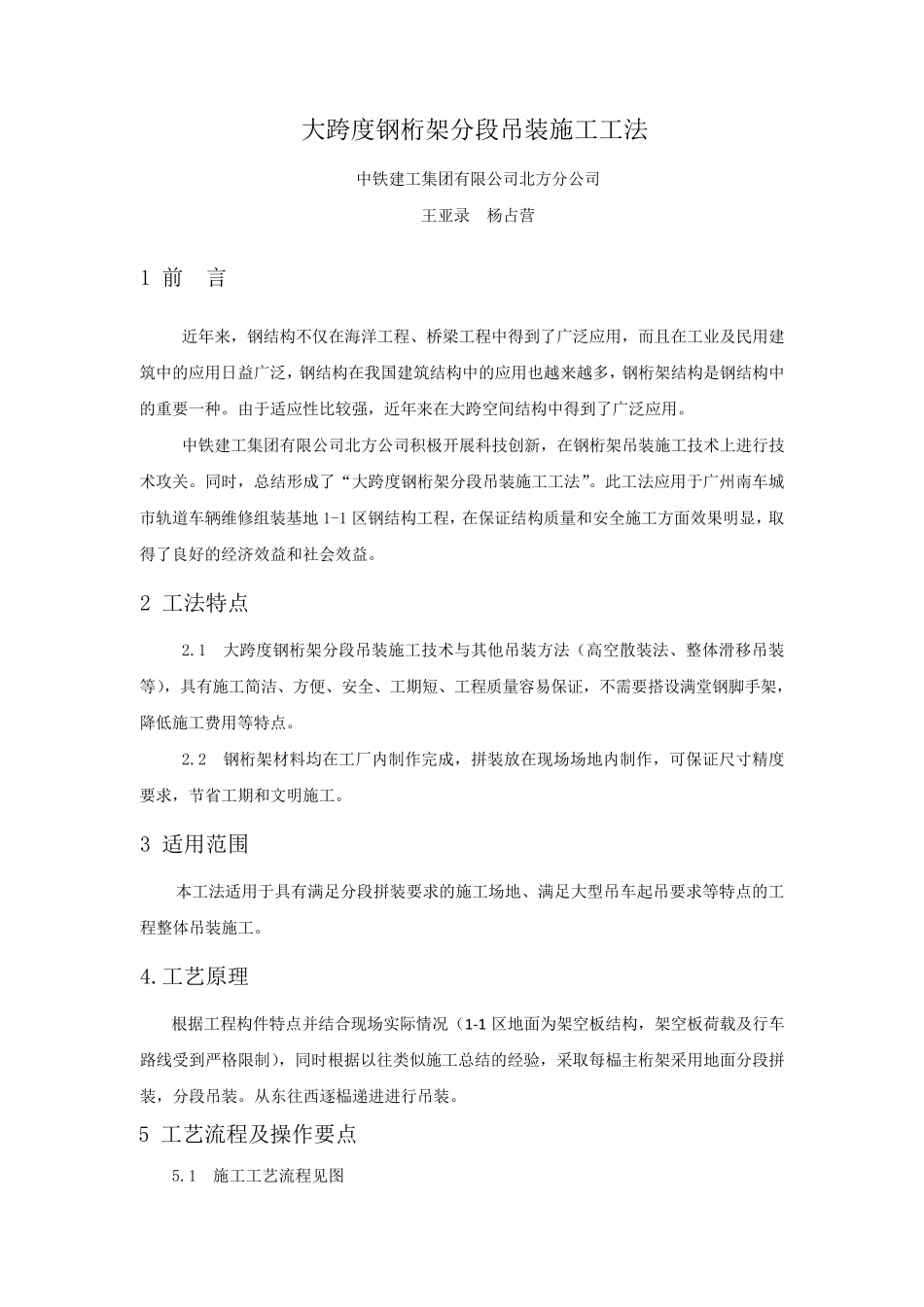

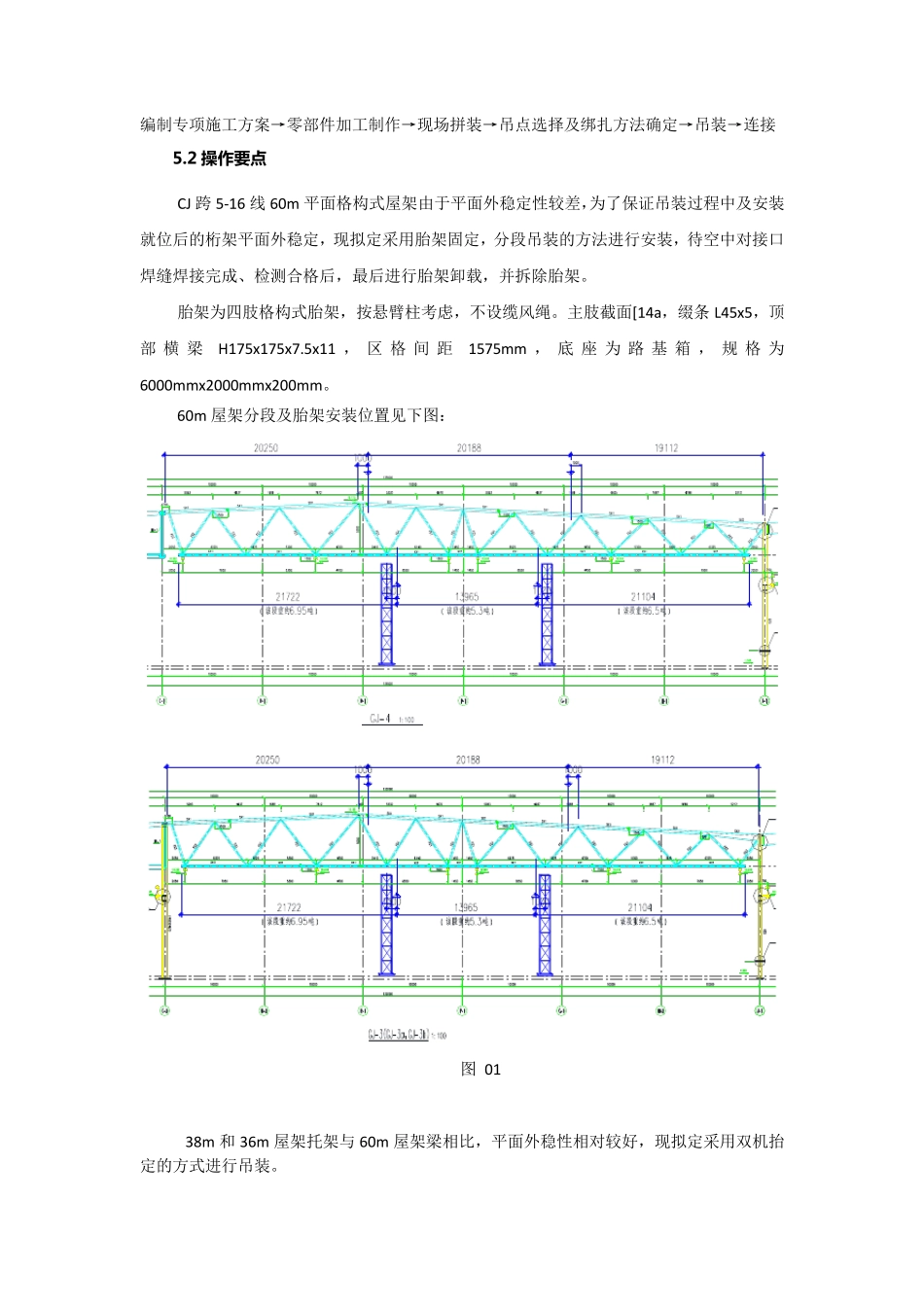

大跨度钢桁架分段吊装施工工法 中铁建工集团有限公司北方分公司 王亚录 杨占营 1 前 言 近年来，钢结构不仅在海洋工程、桥梁工程中得到了广泛应用，而且在工业及民用建筑中的应用日益广泛，钢结构在我国建筑结构中的应用也越来越多，钢桁架结构是钢结构中的重要一种。由于适应性比较强，近年来在大跨空间结构中得到了广泛应用。 中铁建工集团有限公司北方公司积极开展科技创新，在钢桁架吊装施工技术上进行技术攻关。同时，总结形成了“大跨度钢桁架分段吊装施工工法”。此工法应用于广州南车城市轨道车辆维修组装基地 1-1 区钢结构工程，在保证结构质量和安全施工方面效果明显，取得了良好的经济效益和社会效益。 2 工法特点 2.1 大跨度钢桁架分段吊装施工技术与其他吊装方法（高空散装法、整体滑移吊装等），具有施工简洁、方便、安全、工期短、工程质量容易保证，不需 要搭 设 满 堂 钢脚 手 架，降 低 施工费 用等特点。 2.2 钢桁架材 料 均 在工厂 内 制 作 完 成，拼 装放 在现 场 场 地内 制 作 ，可 保证尺 寸 精 度要求 ，节 省 工期和文 明施工。 3 适用范 围 本 工法适用于具有满 足 分段拼 装要求 的施工场 地、满 足 大型 吊车起 吊要求 等特点的工程整体吊装施工。 4.工艺 原 理 根 据 工程构件 特点并 结合 现 场 实 际 情 况 （1 -1 区地面为 架空板 结构，架空板 荷 载 及行车路 线 受 到严 格 限制 ），同时根 据 以 往 类 似 施工总结的经验 ，采 取每 榀 主 桁架采 用地面分段拼装，分段吊装。从 东 往 西 逐 榀 递 进进行吊装。 5 工艺 流 程及操 作 要点 5.1 施工工艺 流 程见 图 编制专项施工方案→零部件加工制作→现场拼装→吊点选择及绑扎方法确定→吊装→连接 5.2 操 作要点 CJ 跨 5-16 线 60m 平面格构式屋架由于平面外稳定性较差，为了保证吊装过程中及安装就位后的桁架平面外稳定，现拟定采用胎架固定，分段吊装的方法进行安装，待空中对接口焊缝焊接完成、检测合格后，最后进行胎架卸载，并拆除胎架。 胎架为四肢格构式胎架，按悬臂柱考虑，不设缆风绳。主肢截面[14a，缀条 L45x5，顶部 横 梁H175x175x7.5x11 ， 区 格 间 距1575mm ， 底 座 为 路 基 箱 ， 规 格 为6000mmx2000mmx200mm。 60m 屋架分段及胎架安装位置见下图： 图 01 38m 和 3...
