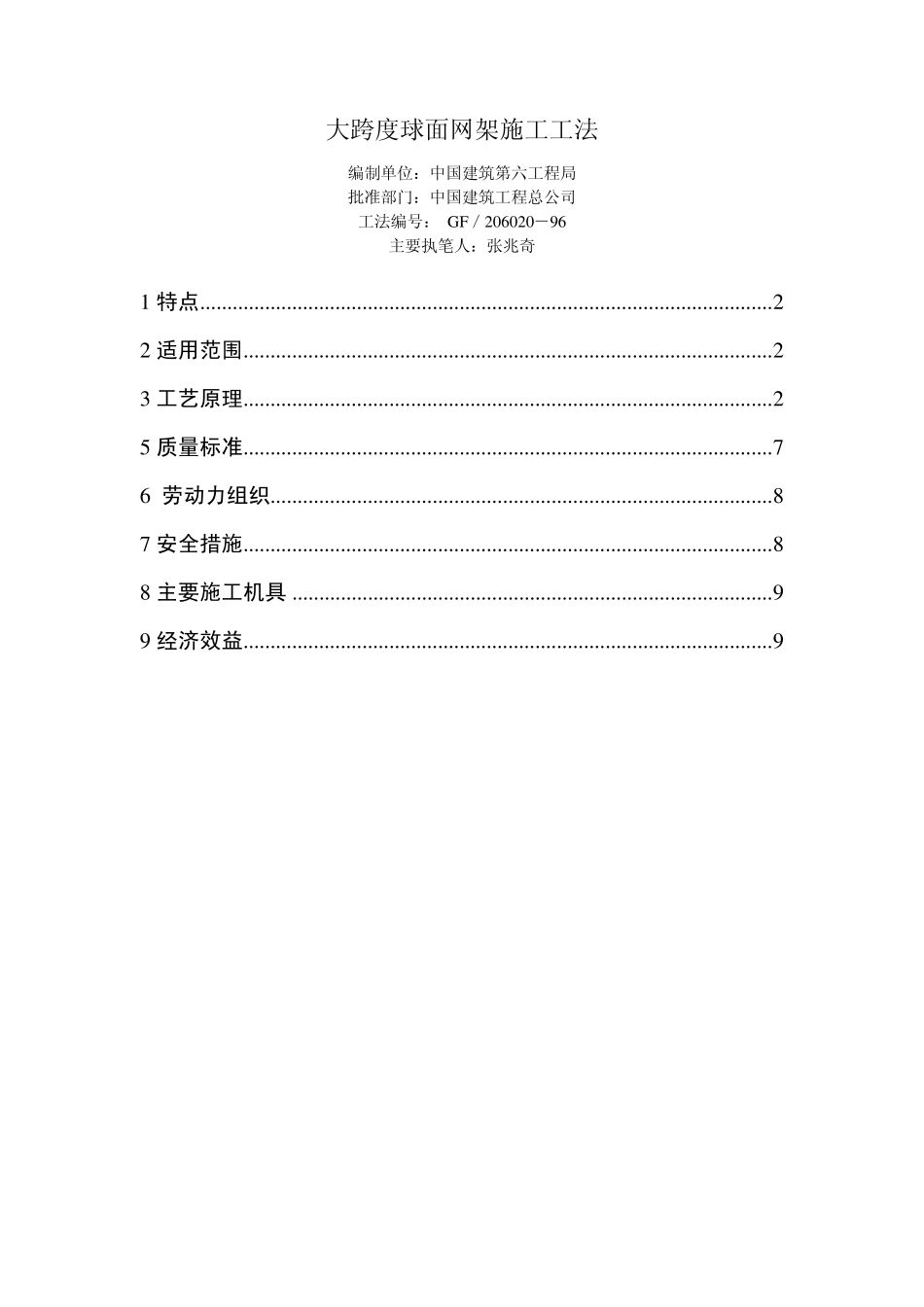

大跨度球面网架施工工法 编制单位：中国建筑第六工程局 批准部门：中国建筑工程总公司 工法编号： G F／206020－96 主要执笔人：张兆奇 1 特点 .......................................................................................................... 2 2 适用范围 .................................................................................................. 2 3 工艺原理 .................................................................................................. 2 5 质量标准 .................................................................................................. 7 6 劳动力组织............................................................................................. 8 7 安全措施 .................................................................................................. 8 8 主要施工机具 ......................................................................................... 9 9 经济效益 .................................................................................................. 9 在大跨度球面网架结构施工中，充分利用球面穹顶的几何特性，较低的外沿部分采用小单元地面预制空中组拼；距地面较高的中心圈部分，采用整体吊装方法，最后在空中把外沿和中心圈组焊成整体，最大限度地减少了脚手架用量并确保了工程质量和安全生产。这种安装方法，既体现了整体吊装的优点，又克服了散装法的不足。大跨度球面网架结构的施工方法，于 1994 年元月份通过了中建总公司（省部级）组织的技术鉴定。专家们认为这项技术，突破了常规施工模式，具有一定独创性和先进性，成套技术开发应用填补了我国大跨度球面网架结构制作及安装的空白，达到国内领先水平，网架施工质量达到国际先进水平。该项技术 1994 年获总公司科技进步一等奖，该项技术的应用工程—天津体育中心第 43 届世乒赛主赛馆，1995 年获鲁班奖。该馆屋面为 108m 跨度的球面网架，覆盖直径 135m ，中心圈顶点高 35m ，是我国及亚洲最大的穹顶结构。通过实践，总结编写本工法。 1特点 1. 1 根据球面网架结构特点和其下部结构情况，将网架划分成若干个环带，采用了外几圈小单元地面预制逐圈由外向内高空组拼和中心圈地面预制整体...
