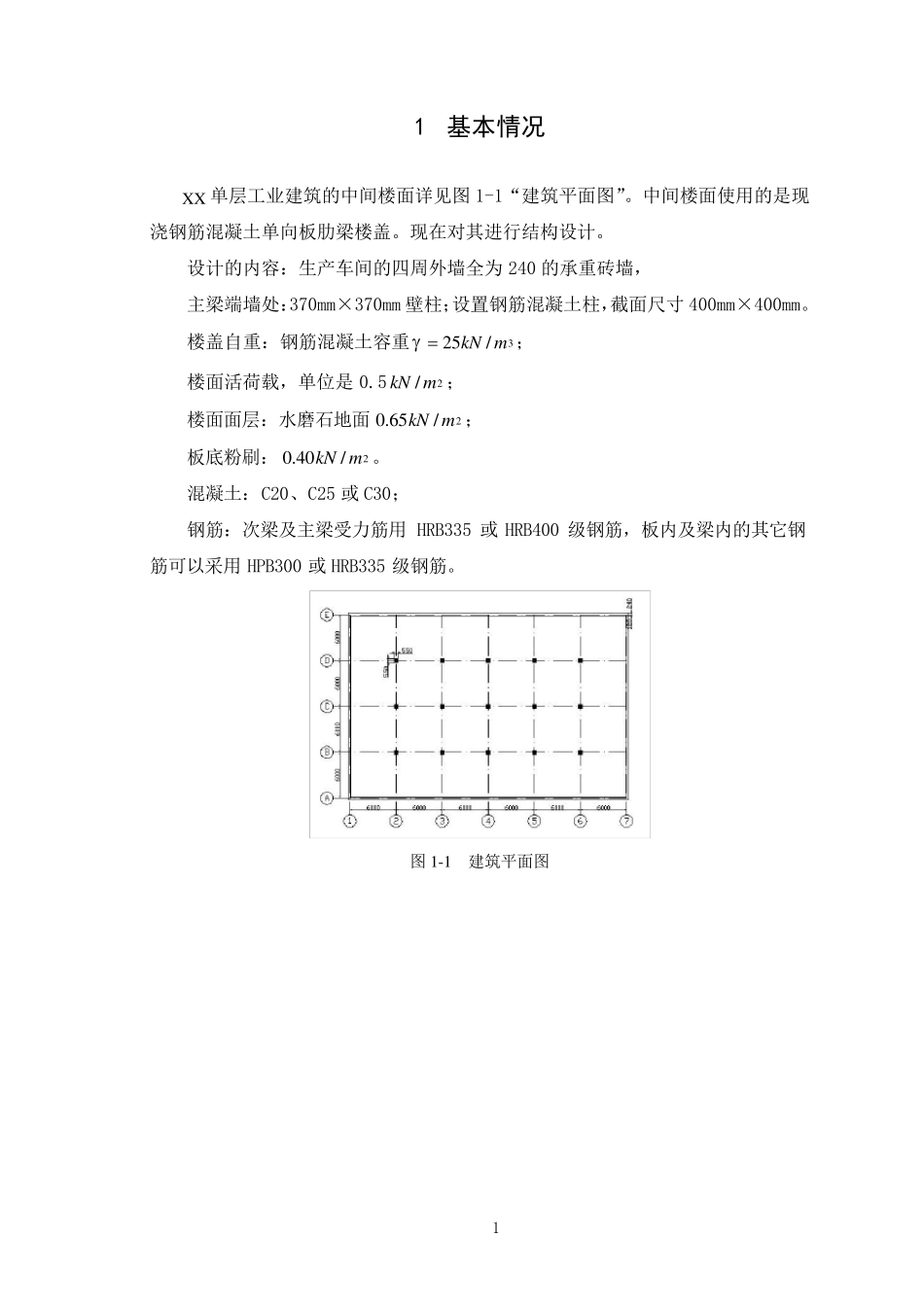

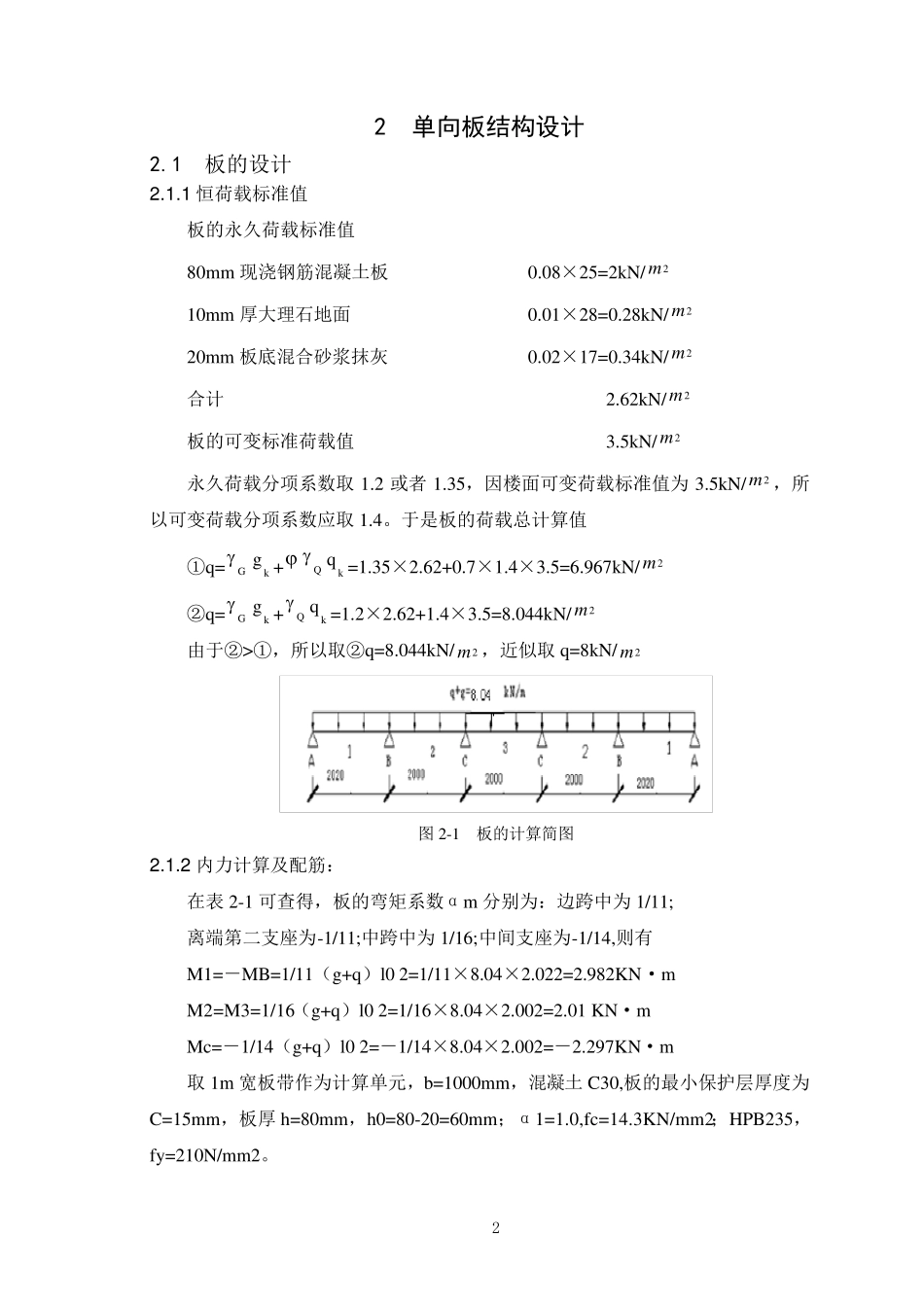

网络教育学院 《钢筋混凝土结构课程设计》 题 目:X X 单层厂房单向板设计 学习中心: 专 业: 年 级: 学 号: 学 生: 指导教师: 1 1 基本情况 X X 单层工业建筑的中间楼面详见图1-1“建筑平面图”。中间楼面使用的是现浇钢筋混凝土单向板肋梁楼盖。现在对其进行结构设计。 设计的内容:生产车间的四周外墙全为240 的承重砖墙, 主梁端墙处:370mm×370mm 壁柱;设置钢筋混凝土柱,截面尺寸 400mm×400mm。 楼盖自重:钢筋混凝土容重325/kN m ; 楼面活荷载,单位是0.52/kN m; 楼面面层:水磨石地面20.65/kN m ; 板底粉刷:20.40/kN m 。 混凝土:C20、C25 或 C30; 钢筋:次梁及主梁受力筋用HRB335 或 HRB400 级钢筋,板内及梁内的其它钢筋可以采用HPB300 或 HRB335 级钢筋。 图1-1 建筑平面图 2 2 单向板结构设计 2.1 板的设计 2 .1 .1 恒荷载标准值 板的永久荷载标准值 80mm 现浇钢筋混凝土板 0.08×25=2kN/2m 10mm 厚大理石地面 0.01×28=0.28kN/2m 20mm 板底混合砂浆抹灰 0.02×17=0.34kN/2m 合计 2.62kN/2m 板的可变标准荷载值 3.5kN/2m 永久荷载分项系数取1.2 或者1.35,因楼面可变荷载标准值为3.5kN/2m ,所以可变荷载分项系数应取1.4。于是板的荷载总计算值 ①q=Gkg +Qkq =1.35×2.62+0.7×1.4×3.5=6.967kN/2m ②q=Gkg +Qkq =1.2×2.62+1.4×3.5=8.044kN/2m 由于②>①,所以取②q=8.044kN/2m ,近似取q=8kN/2m 图2-1 板的计算简图 2 .1 .2 内力计算及配筋: 在表2-1 可查得,板的弯矩系数αm 分别为:边跨中为1/11; 离端第二支座为-1/11;中跨中为1/16;中间支座为-1/14,则有 M1=-MB=1/11(g+q)l0 2=1/11×8.04×2.022=2.982KN·m M2=M3=1/16(g+q)l0 2=1/16×8.04×2.002=2.01 KN·m Mc=-1/14(g+q)l0 2=-1/14×8.04×2.002=-2.297KN·m 取1m 宽板带作为计算单元,b=1000mm,混凝土C30,板的最小保护层厚度为C=15mm,板厚h=80mm,h0=80-20=60mm;α1=1.0,fc=14.3KN/mm2;HPB235,fy=210N/mm2。 3 板的配筋计算过程如表2-1 所示 表2-1 板的配筋计算表 截面 1 B 2 C M(mkN ) 1M BM 2M 28.0 M cM cM8.0 20)(lqgM 2.982 -2.982 2.01 1.608 -2.297 -1.838 201bhfc(mkN ) 51.48 201bhfMcs 0.058 0.058 0.039 0.031 0.045 0.036 s211...
