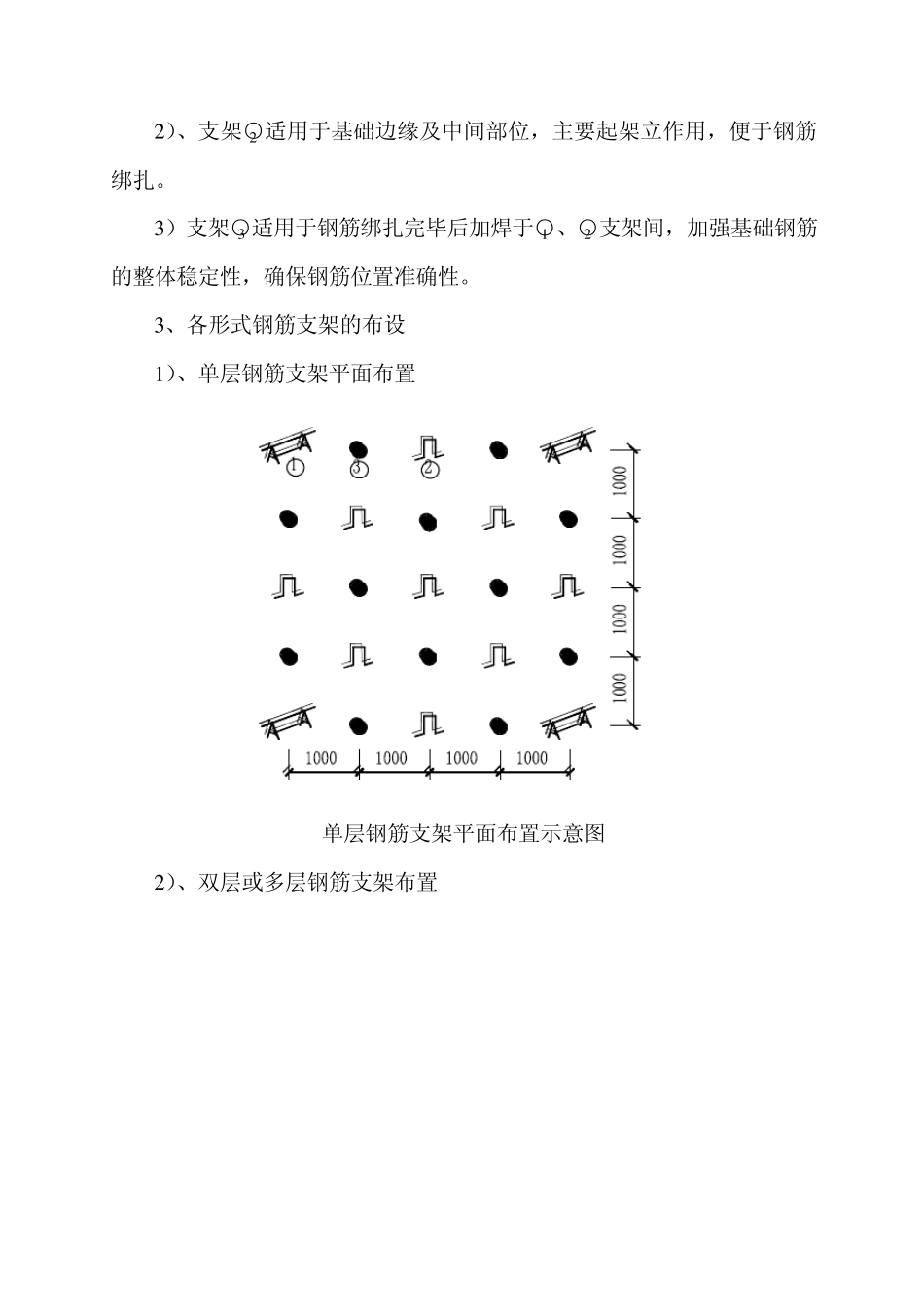

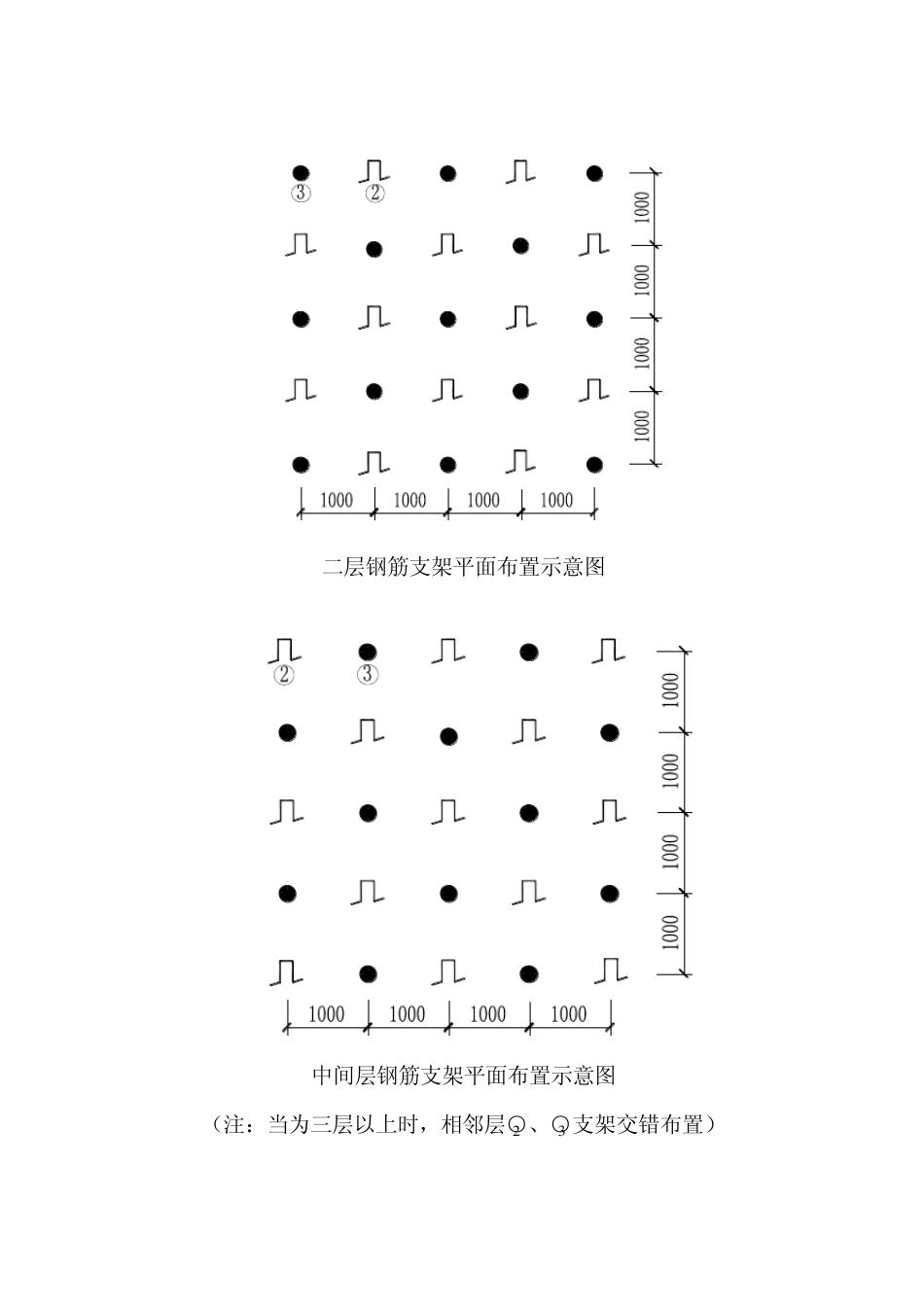

大面积混凝土筏板 钢筋支架及马镫施工方案 为确保承台、集水井、电梯井基础钢筋及地下室底板、顶板及楼板负筋位置的准确性,有效的保证钢筋工程的绑扎质量,结合我司多年的施工经验及业主的要求,本工程特采取钢筋支架综合固定技术,具体施工方法如下: 一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法 1、钢筋支架形式,具体形式如下图所示: 上图所示钢筋支架均由25 钢筋制作而成,图中标注单位为mm,H表示支架高度。 2、各形式钢筋支架适用范围及作用 1)、支架○1 适用于基础四角,主要起架立及固定作用,便于钢筋绑扎及保证钢筋不倾倒。 2 )、支架○2 适用于基础边缘及中间部位,主要起架立作用,便于钢筋绑扎。 3 )支架○3 适用于钢筋绑扎完毕后加焊于○1 、○2 支架间,加强基础钢筋的整体稳定性,确保钢筋位置准确性。 3 、各形式钢筋支架的布设 1 )、单层钢筋支架平面布置 单层钢筋支架平面布置示意图 2 )、双层或多层钢筋支架布置 二层钢筋支架平面布置示意图 中间层钢筋支架平面布置示意图 (注:当为三层以上时,相邻层○2 、○3 支架交错布置) 顶层钢筋支架平面布置示意图 多层钢筋支架立面布置示意图 (注:当为三层以上时,中间相邻层○2 、○3 支架交错布置) 以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整,但各支架间距应控制在 1m 以内。 二、地下室底板、顶板及楼板负筋固定方法 1、钢筋支架形式,具体形式如下图所示: 上图所示钢筋支架由 16、 14 钢筋制作而成, 16 钢筋支架用于地下室底板、顶板负筋, 14 钢筋支架用于楼板负筋,图中标注单位为 mm,H表示支架高度。 2、钢筋支架的平面布置 地下室底板或顶板及楼板负筋支架间距为 1m,呈梅花形布置,实际施工过程中可根据实际情况适当调整,但各支架间距应控制在 1m 以内。 三、钢筋支架制作及使用说明 1、制作钢筋支架时,应结合施工图纸综合考虑结构部位、构件尺寸等关键因素,严格控制钢筋支架的制作高度。 2、钢筋绑扎过程中,应严格按照图纸及施工方案进行钢筋支架的布设,不同形式及高度的钢筋支架不得混用,确保钢筋位置的准确性。 3、板面负筋支架下应垫设砂浆垫块,以防止板底出现露筋现象,避免因露筋出现锈蚀而影响正常建筑物的正常使用。 附图一 双向通长板面负筋支架平面布置示意图 附图一 非双向通长板面负筋支架平面布置示意图
