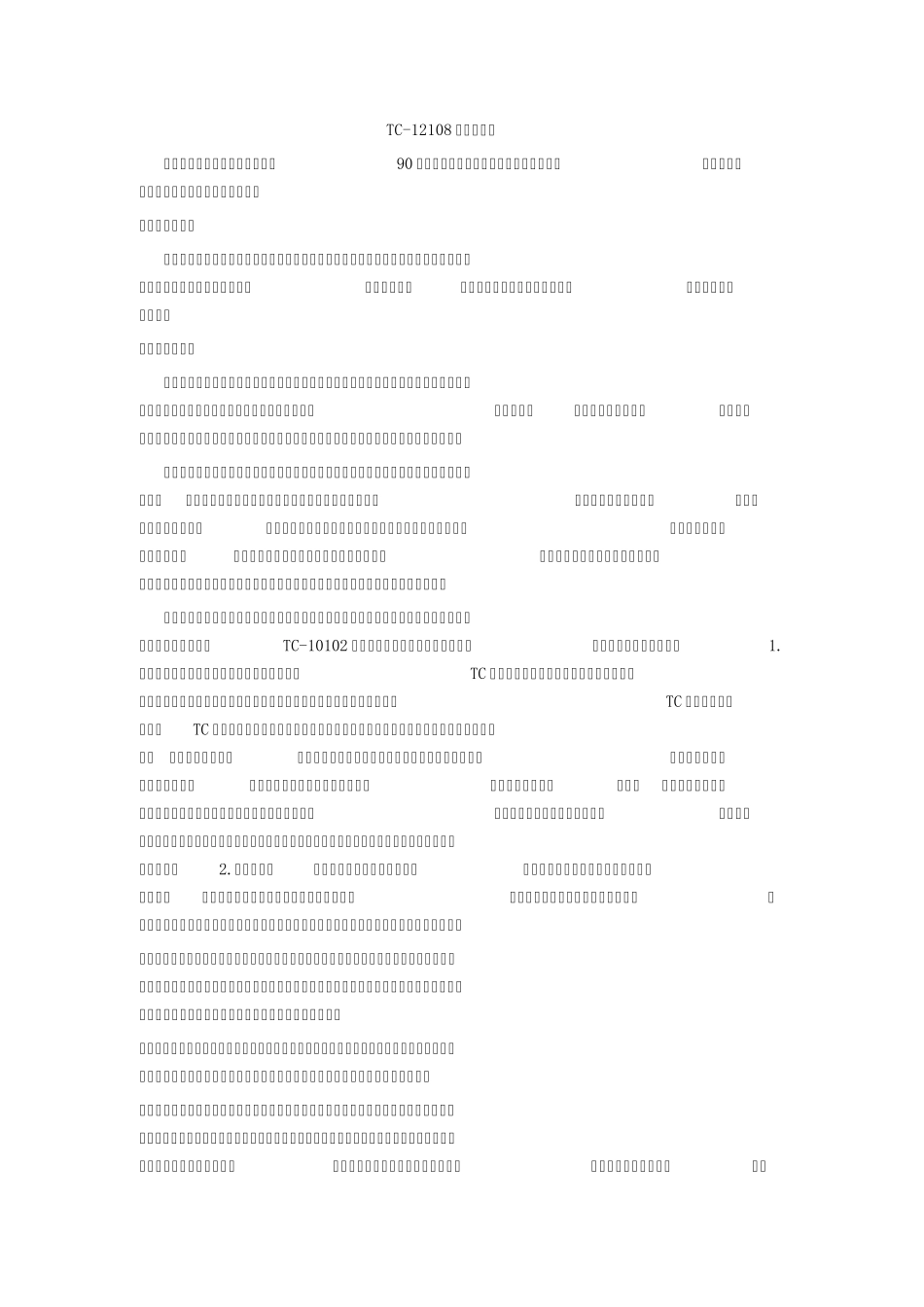

天津TC篦冷机_第1页
1/10

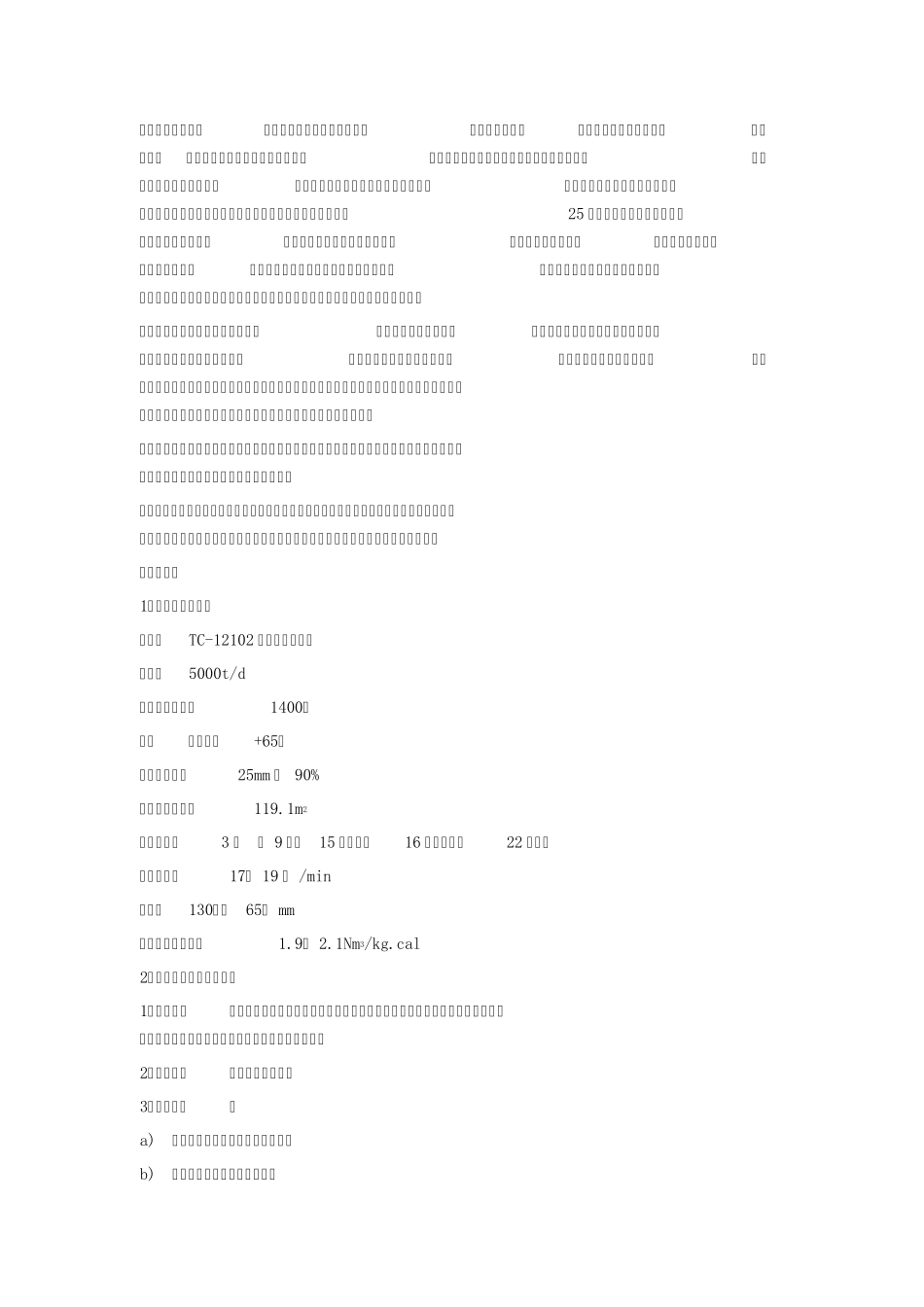

天津TC篦冷机_第2页
2/10

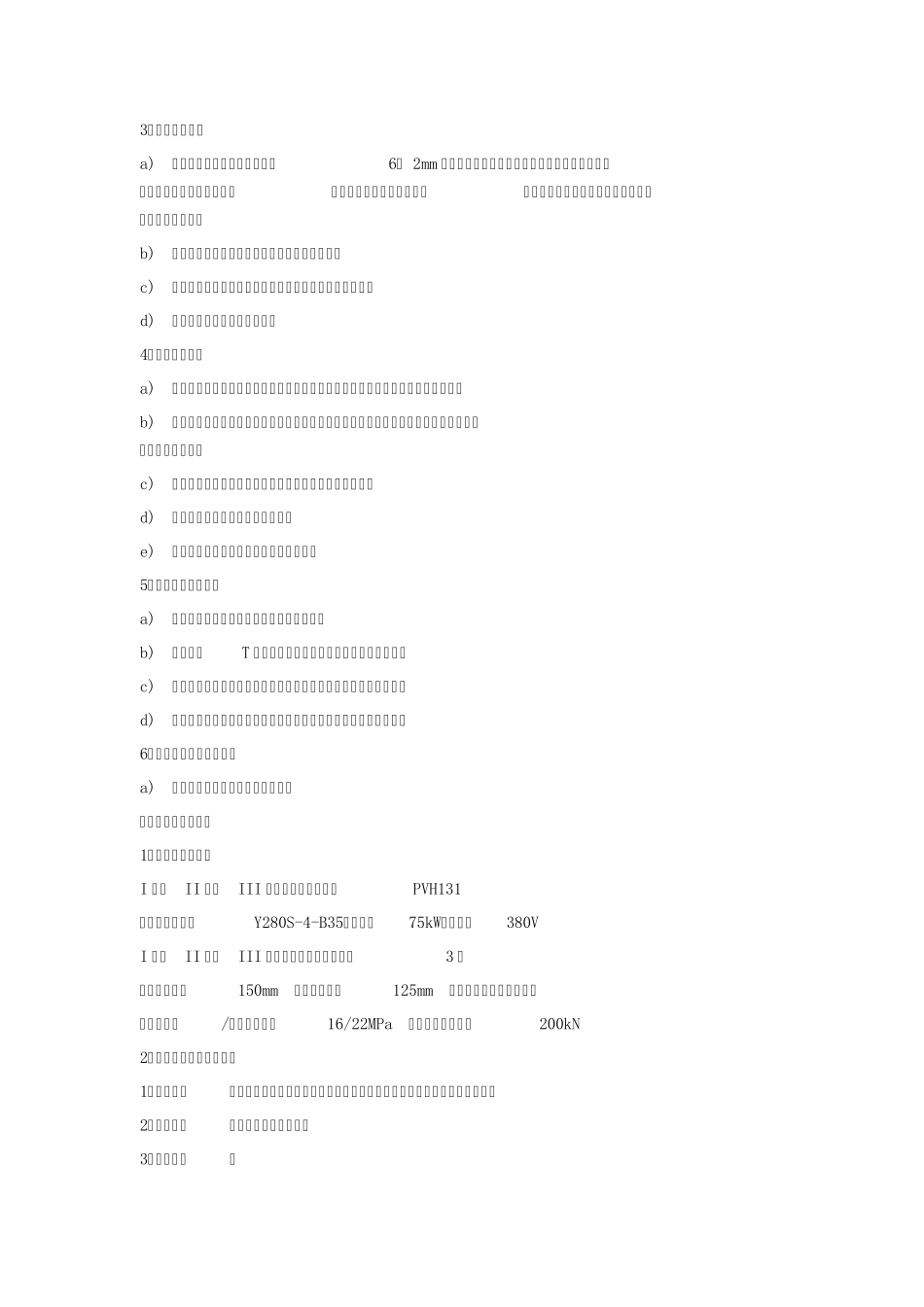

天津TC篦冷机_第3页
3/10
TC-12108 篦式冷却机 本机是天津水泥工业设计研究院90 年代开发的第三代篦冷机系列产品之一。其特点是主体直接落地并带有强化充气系统。 一、基本构造: 该机由上壳体、下壳体、篦床、篦床液压转动装置、篦床支承装置、熟料破碎机、自动润滑装置及冷却风机组等组成。因主体落地,漏料直接落入机下输送设备中,不再另设漏料拉链机。 二、工作原理: 热熟料从窑口卸落到篦床上,在往复推动的篦板推动送下,沿篦床全分布开,形成一定厚度的料床,冷却风从料床下方向上吹入料层内,渗透扩散,对热熟料进行冷却。冷却熟料后的冷却风成为热风,热端高温风作为燃烧空气入窑及分解炉,部分热风还可做烘干之用。 热风利用可达到热回收,从而降低系统热耗的目的;多余的热风将经过收尘处理后排入大气。冷却后的小块熟料经过栅筛落入篦冷机后的输送机中;大块熟料则经过破碎、再冷却后汇入输送机中;细粒熟料及粉尘通过篦床的篦逢及篦孔漏下进入集料斗,当斗中料位达到一定高度时,由料位传感系统控制的锁风阀门自动打开,漏下的细料便进入机下的输送机中而被输送走。当斗中残存的细料尚能封住锁风阀门时,阀板机已关闭而保证不会漏风。 对现代篦冷机的性能要求是高冷却效率、高热回收率和高运转率,为实现上述高性能,篦床的设计是关键。TC-10102 篦冷机的篦床为复合式三段篦床,第一段分为如下两部分:1.高温区:熟料淬冷区和热回收区,该区域采用TC 型“充气梁”装置,其中前端五排采用倾斜式“固定式充气篦床”;后续六排为“活动式充气篦床”。高温区采用TC 型“充气梁”装置是TC 篦冷机达到高冷却效率、高热回收率和高运转率的根本保证。应该强调在高温区采用“固定式充气梁”装置最大优点是大大降低了热端篦床的机械故障率,这就充分保证篦冷机的运转率。由于正对窑下料口区域的篦床采用“固定式充气梁”装置,热熟料易于堆积,虽可调节冷却风量来对积料厚度加以控制,但为防“雪人”和大块熟料球的堆积,在端部壳体上加装了一组空气炮,按实际需要间断的“开炮”,适时清理过多的积料,以保证稳定安全的操作。2.高中温区:考虑到提高产量的特殊要求,继活动式充气篦床之后的第一段篦床布置中,采用了充气篦板与阻力篦板相结合的方式,即固定梁为两侧充气的充其梁装置;活动梁则均装低漏料阻力篦板,使之既可解决“红河”问题,又可达到保证提高产量的目的。 第二段篦床属中温区:采用低漏料阻力篦板,构成“阻力篦床”。该篦板有集料槽...
